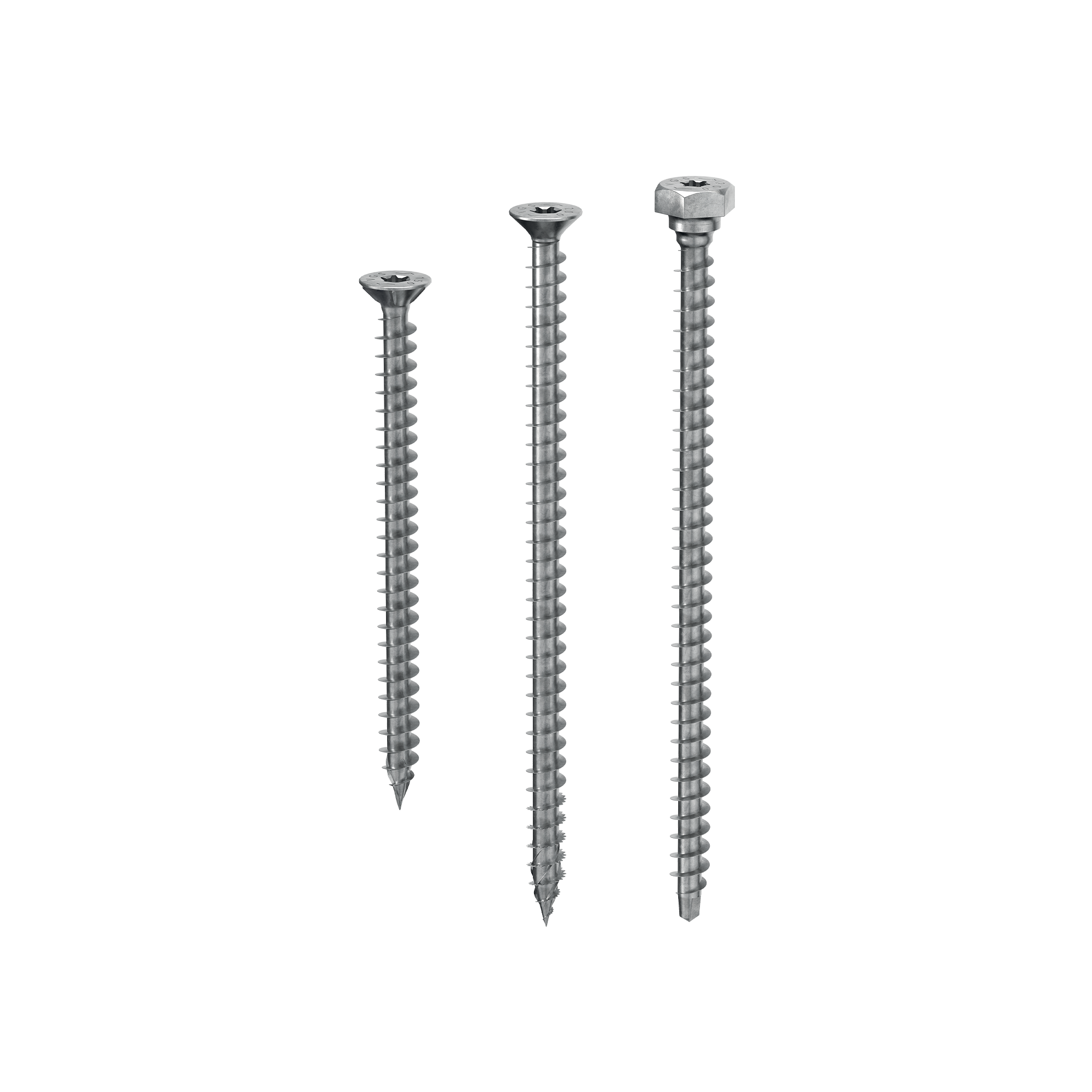

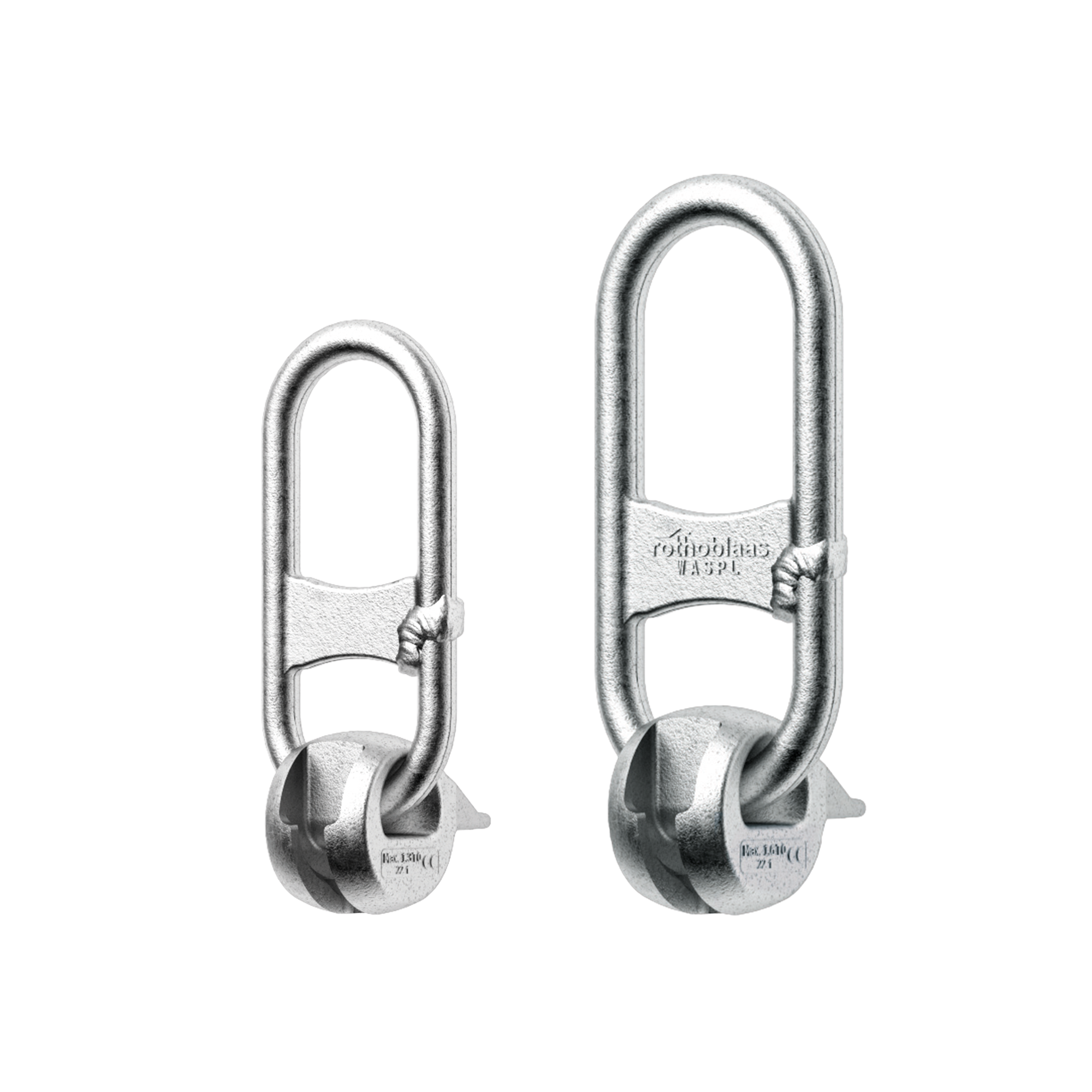

VGS é o parafuso para madeira estrutural com rosca total perfeito para fazer juntas que exigem alta resistência à tração ou ao deslizamento. Em combinação com o gancho WASP, é útil como um sistema de elevação e transporte.
Parafusos para madeira VGS: excelente resistência e confiabilidade para os seus usos estruturais.
Os parafusos para madeira VGS são caracterizados por uma roscagem profunda e aço de alta resistência (fy,k = 1000 N/mm2) para excelentes desempenhos à tração. São homologados para aplicações estruturais solicitadas em qualquer direção em relação à fibra (α = 0° - 90°).

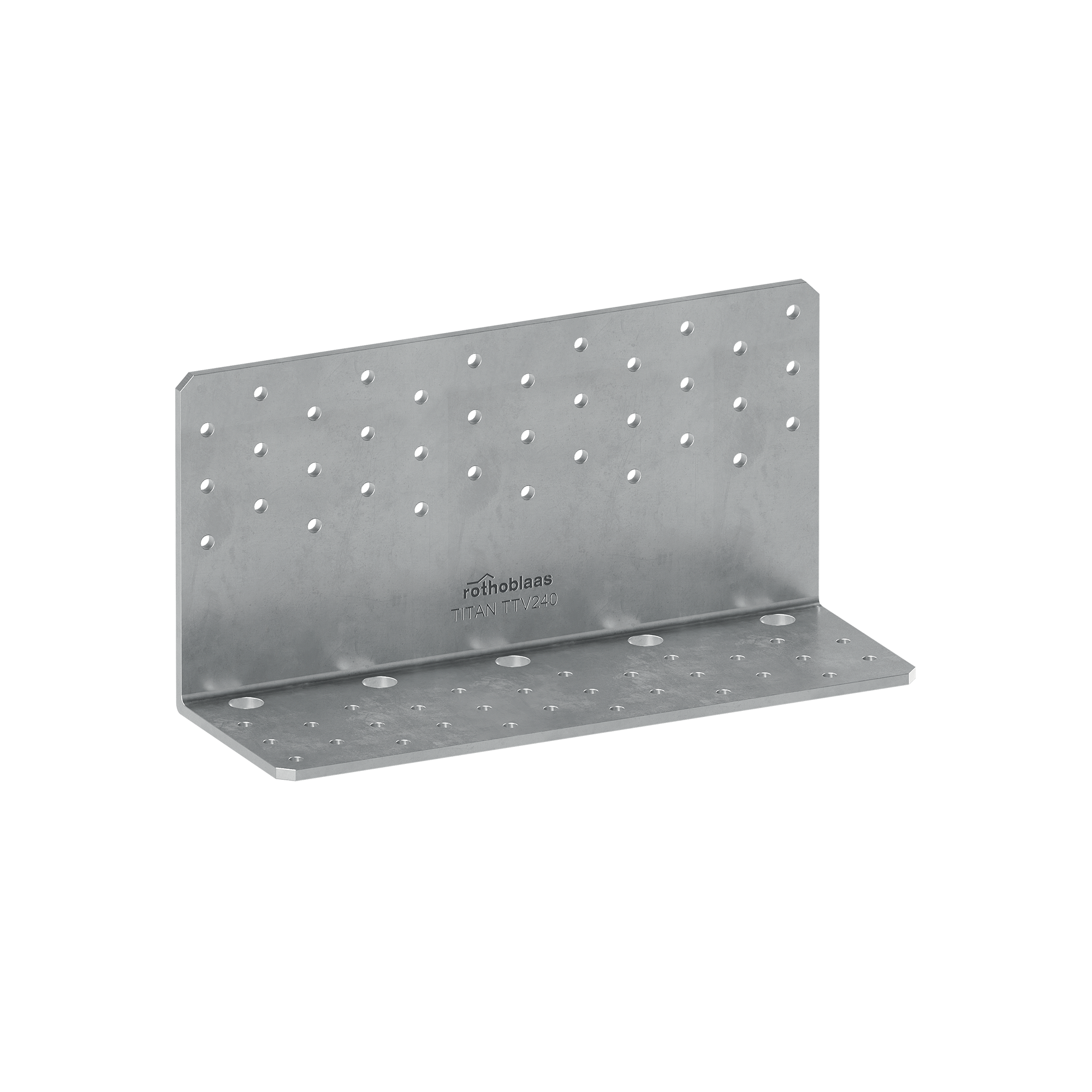

A cabeça escareada até um comprimento de 600 mm é excelente para uso em chapas ou reforços ocultos; a cabeça hexagonal em comprimentos acima de 600 mm facilita o aperto com a chave de fendas. OS valores são testados, certificados e calculados também para a fixação de chapas padrão Rothoblaas. Ausência total de crómio hexovalente.
Conformidade com as mais rigorosas normas de regulamentação das substâncias químicas (SVHC). Informações REACH disponíveis. Em aço ao carbono com eletrogalvanização, são ideais para uma utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT, LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGS9100 | - | 9 | 100 | 90 | 0.36 | 4'' | 3 1/2'' | TX40 | 50 |
VGS9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
VGS9140 | 3 THORNS TIP | 9 | 140 | 130 | 0.36 | 5 1/2'' | 5 1/8'' | TX40 | 50 |
VGS9160 | 3 THORNS TIP | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
VGS9180 | 3 THORNS TIP | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
VGS9200 | 3 THORNS TIP | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
VGS9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
VGS9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
VGS9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
VGS9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
VGS9300 | 3 THORNS TIP | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
VGS9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 50 |
VGS9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 50 |
VGS9360 | 3 THORNS TIP | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 50 |
VGS9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 50 |
VGS9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 50 |
VGS9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
VGS9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
VGS9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
VGS9560 | 3 THORNS TIP | 9 | 560 | 550 | 0.36 | 22'' | 21 5/8'' | TX40 | 25 |
VGS9600 | 3 THORNS TIP | 9 | 600 | 590 | 0.36 | 23 5/8'' | 23 1/4'' | TX40 | 25 |
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGS1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
VGS11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
VGS11125 | - | 11 | 125 | 115 | 0.44 | 4 15/16'' | 4 1/2'' | TX50 | 25 |
VGS11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
VGS11175 | - | 11 | 175 | 165 | 0.44 | 6 7/8'' | 6 1/2'' | TX50 | 25 |
VGS11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
VGS11225 | - | 11 | 225 | 215 | 0.44 | 8 7/8'' | 8 7/16'' | TX50 | 25 |
VGS11250 | 3 THORNS TIP | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
VGS11275 | - | 11 | 275 | 265 | 0.44 | 10 7/8'' | 10 7/16'' | TX50 | 25 |
VGS11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
VGS11325 | - | 11 | 325 | 315 | 0.44 | 12 3/4'' | 12 3/8'' | TX50 | 25 |
VGS11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
VGS11375 | - | 11 | 375 | 365 | 0.44 | 14 3/4'' | 14 3/8'' | TX50 | 25 |
VGS11400 | 3 THORNS TIP | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
VGS11425 | - | 11 | 425 | 415 | 0.44 | 16 3/4'' | 16 5/16'' | TX50 | 25 |
VGS11450 | 3 THORNS TIP | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
VGS11475 | - | 11 | 475 | 465 | 0.44 | 18 11/16'' | 18 5/16'' | TX50 | 25 |
VGS11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
VGS11525 | - | 11 | 525 | 515 | 0.44 | 20 11/16'' | 20 1/4'' | TX50 | 25 |
VGS11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
VGS11575 | - | 11 | 575 | 565 | 0.44 | 22 5/8'' | 22 1/4'' | TX50 | 25 |
VGS11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGS11650 | - | 11 | 650 | 630 | 0.44 | 25 9/16'' | 24 13/16'' | TX50 | 25 |
VGS11700 | - | 11 | 700 | 680 | 0.44 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
VGS11750 | - | 11 | 750 | 680 | 0.44 | 29 1/2'' | 26 3/4'' | TX50 | 25 |
VGS11800 | - | 11 | 800 | 780 | 0.44 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
VGS11850 | SELF-DRILLING TIP | 11 | 850 | 830 | 0.44 | 33 7/16'' | 32 11/16'' | TX50 | 25 |
VGS11900 | SELF-DRILLING TIP | 11 | 900 | 880 | 0.44 | 35 1/2'' | 34 5/8'' | TX50 | 25 |
VGS11950 | SELF-DRILLING TIP | 11 | 950 | 930 | 0.44 | 37 3/8'' | 36 5/8'' | TX50 | 25 |
VGS111000 | SELF-DRILLING TIP | 11 | 1000 | 980 | 0.44 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGS1380 | 3 THORNS TIP | 13 | 80 | 70 | 0.52 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
VGS13100 | 3 THORNS TIP | 13 | 100 | 90 | 0.52 | 4'' | 3 1/2'' | TX50 | 25 |
VGS13150 | - | 13 | 150 | 140 | 0.52 | 6'' | 5 1/2'' | TX50 | 25 |
VGS13200 | 3 THORNS TIP | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 |
VGS13250 | 3 THORNS TIP | 13 | 250 | 240 | 0.52 | 10'' | 9 1/2'' | TX50 | 25 |
VGS13300 | 3 THORNS TIP | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 |
VGS13350 | 3 THORNS TIP | 13 | 350 | 330 | 0.52 | 13 3/4'' | 13'' | TX50 | 25 |
VGS13400 | 3 THORNS TIP | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 |
VGS13450 | 3 THORNS TIP | 13 | 450 | 430 | 0.52 | 17 3/4'' | 16 15/16'' | TX50 | 25 |
VGS13500 | 3 THORNS TIP | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 |
VGS13550 | 3 THORNS TIP | 13 | 550 | 530 | 0.52 | 21 5/8'' | 20 7/8'' | TX50 | 25 |
VGS13600 | 3 THORNS TIP | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
VGS13650 | - | 13 | 650 | 630 | 0.52 | 25 9/16'' | 24 13/16'' | TX50 | 25 |
VGS13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
VGS13750 | - | 13 | 750 | 730 | 0.52 | 29 1/2'' | 28 3/4'' | TX50 | 25 |
VGS13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
VGS13850 | - | 13 | 850 | 830 | 0.52 | 33 7/16'' | 32 11/16'' | TX50 | 25 |
VGS13900 | - | 13 | 900 | 880 | 0.52 | 35 1/2'' | 34 5/8'' | TX50 | 25 |
VGS13950 | - | 13 | 950 | 930 | 0.52 | 37 3/8'' | 36 5/8'' | TX50 | 25 |
VGS131000 | - | 13 | 1000 | 980 | 0.52 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
VGS131100 | - | 13 | 1100 | 1080 | 0.52 | 43 5/16'' | 42 1/2'' | TX50 | 25 |
VGS131200 | - | 13 | 1200 | 1180 | 0.52 | 47 1/4'' | 46 7/16'' | TX50 | 25 |
VGS131300 | SELF-DRILLING TIP | 13 | 1300 | 1280 | 0.52 | 51 3/16'' | 50 3/8'' | TX50 | 25 |
VGS131400 | SELF-DRILLING TIP | 13 | 1400 | 1380 | 0.52 | 55 1/8'' | 54 5/16'' | TX50 | 25 |
VGS131500 | SELF-DRILLING TIP | 13 | 1500 | 1480 | 0.52 | 59 1/16'' | 58 1/4'' | TX50 | 25 |
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGS15600 | COMING SOON | 15 | 600 | 580 | 0.6 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
VGS15700 | COMING SOON | 15 | 700 | 680 | 0.6 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
VGS15800 | COMING SOON | 15 | 800 | 780 | 0.6 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
VGS15900 | COMING SOON | 15 | 900 | 880 | 0.6 | 35 1/2'' | 34 5/8'' | TX50 | 25 |
VGS151000 | COMING SOON | 15 | 1000 | 980 | 0.6 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
VGS151200 | COMING SOON | 15 | 1200 | 1180 | 0.6 | 47 1/4'' | 46 7/16'' | TX50 | 25 |
VGS151400 | COMING SOON | 15 | 1400 | 1380 | 0.6 | 55 1/8'' | 54 5/16'' | TX50 | 25 |
VGS151600 | COMING SOON | 15 | 1600 | 1580 | 0.6 | 63'' | 62 3/16'' | TX50 | 25 |
VGS151800 | COMING SOON | 15 | 1800 | 1780 | 0.6 | 70 7/8'' | 70 1/16'' | TX50 | 25 |
VGS152000 | COMING SOON | 15 | 2000 | 1980 | 0.6 | 78 3/4'' | 77 15/16'' | TX50 | 25 |
