HBS PLATE: uma nova geração de parafusos para chapas
Os riscos das ligações madeira-aço e a verdade necessária para as fazer durar.
Nas ligações madeira-aço, todos os parafusos, de qualquer fabricante, estão mais expostas a ruturas prematuras. Esta é a realidade. Decidimos enfrentá-la.
HBS PLATE é o novo parafuso Rothoblaas concebido para as uniões madeira-aço na construção em Mass Timber: geometria dedicada da sub-cabeça, uma rosca otimizada e ferramentas de instalação que minimizam os riscos.
Colocamos a tónica neste problema para fornecer tudo o que é necessário para o evitar: produto, método e ferramentas.
O PROBLEMA: o ponto mais rígido das construções em Mass Timber é também o mais vulnerável.
É aqui que se concentram as tensões localizadas, as deformações diferenciais e as ruturas potenciais.
Quem concebe estas ligações deve gerir os cálculos, mas também considerar os outros aspetos envolvidos, muitas vezes não presentes nas normas, para garantir o seu correto desempenho.
Diferenças de rigidez e comportamento sob carga, inchaços da madeira, corrosão atmosférica, corrosividade da madeira e corrosão galvânica, riscos de fragilização por hidrogénio, binário excessivo ou ângulos de instalação incorretos: estes não são cenários hipotéticos.
São as causas reais que, combinadas entre si, levam a falhas prematuras das ligações na obra.

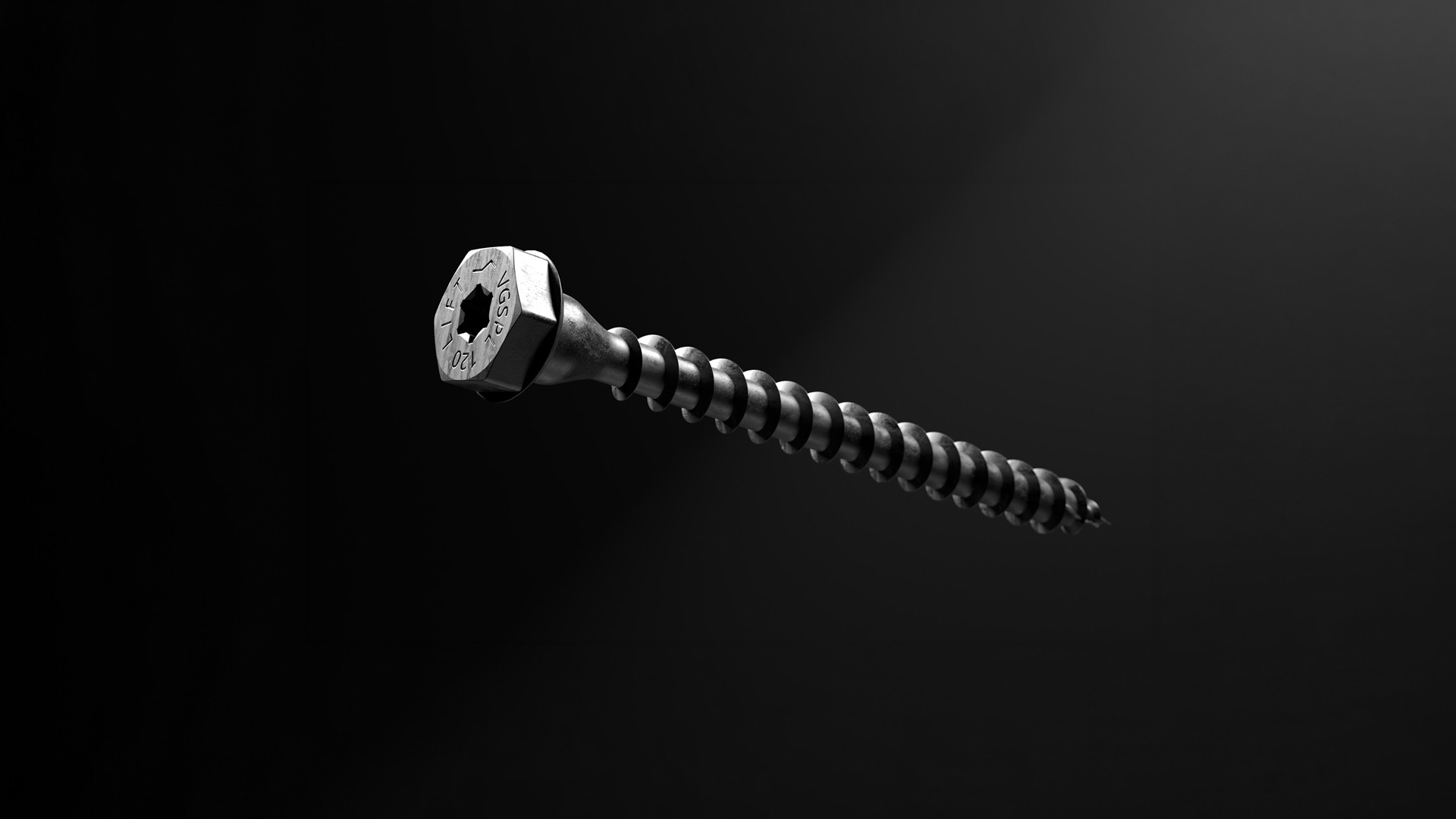

Um parafuso dedicado às ligações madeira-aço: a gama HBS PLATE

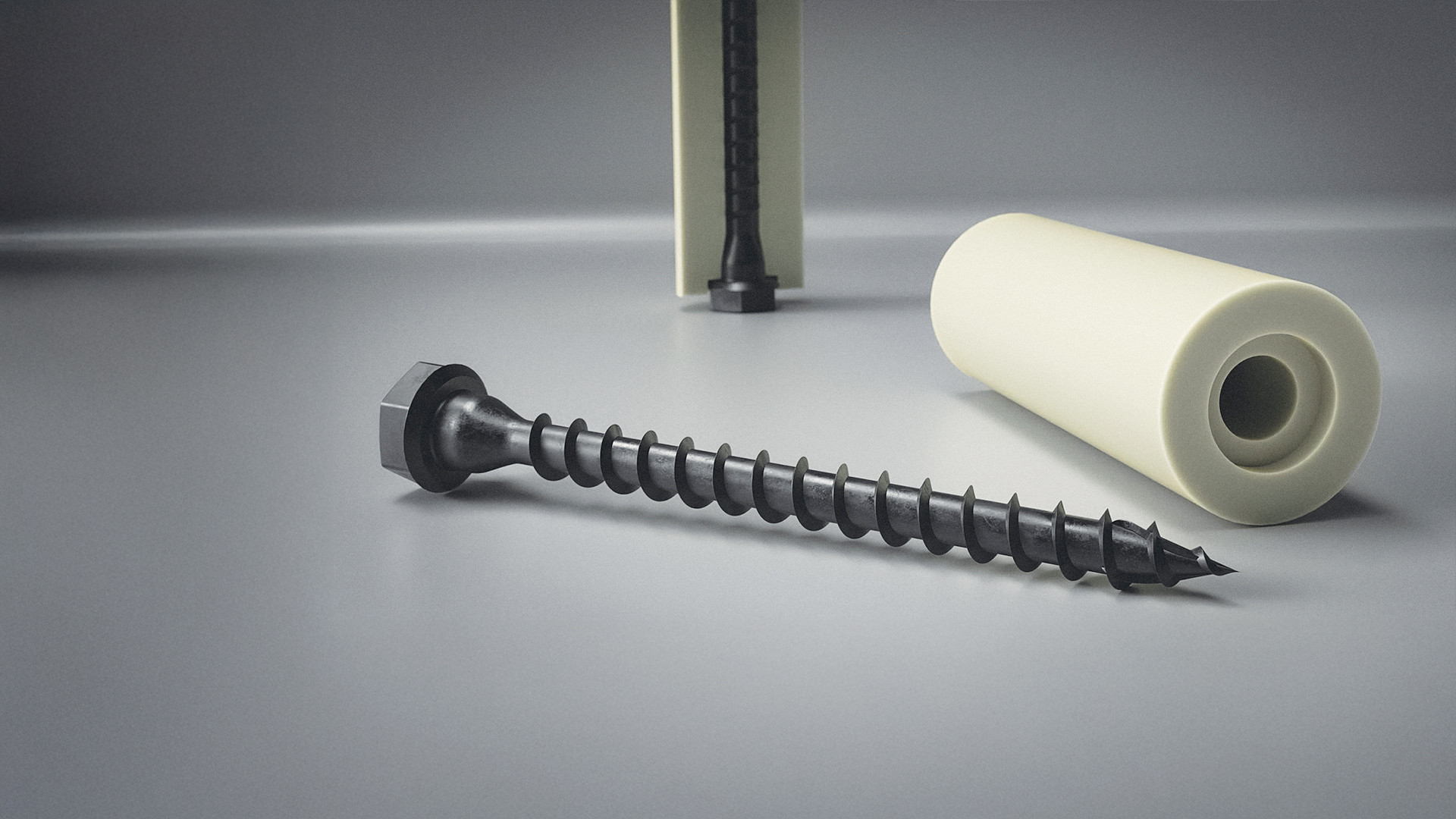

HBS PLATE é o primeiro parafuso Rothoblaas concebido especificamente para as chapas metálicas dos sistemas Mass Timber.

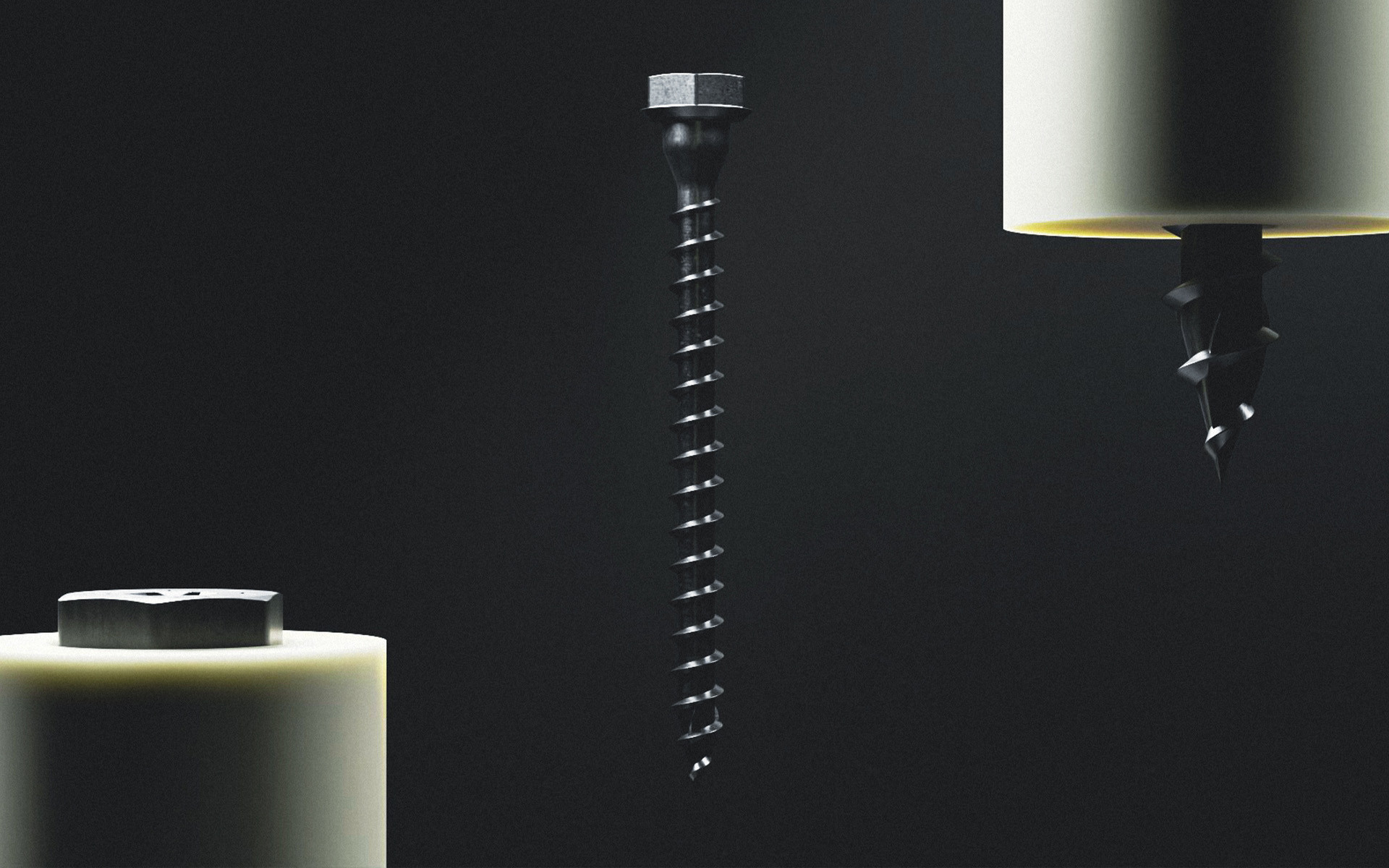

A sub-cabeça troncocónica e sobredimensionada garante um apoio estável na chapa; a rosca recentemente concebida, com fios mais espaçados, aumenta a resistência ao corte e à tração sem sobrecarregar a zona da sub-cabeça.
Três materiais para todas as classes de serviço, à prova de corrosão:

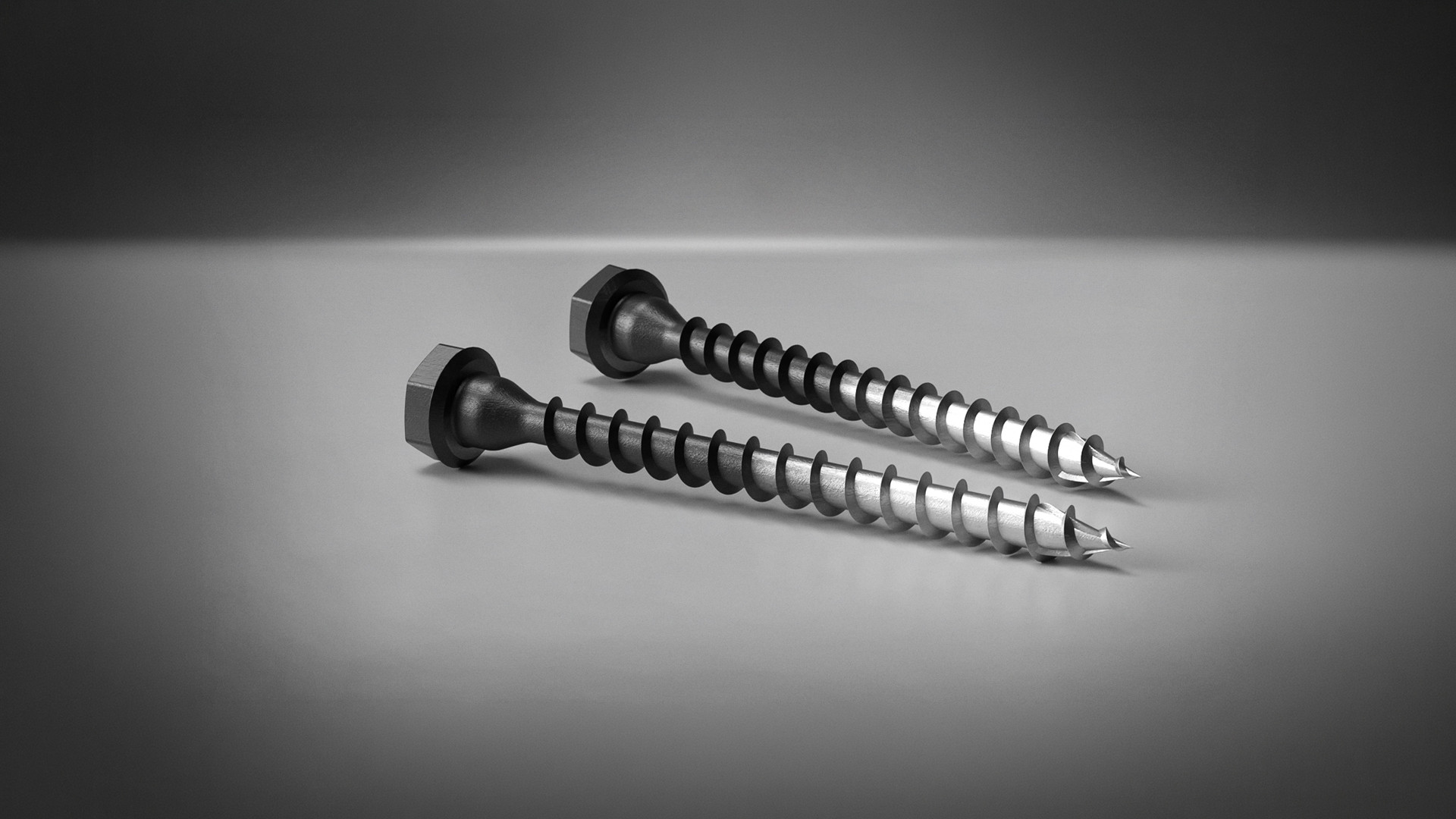

A gama HBS PLATE inclui três soluções concebidas para garantir resistência e proteção em qualquer condição de exposição: desde o aço galvanizado para ambientes secos, passando pelo revestimento EVO Coating, em conformidade com a AC257 e testado pelo RISE para cenários C4, até ao aço inoxidável A4 para situações mais agressivas.
-1771920186.jpg?w=1920&h=1080&fit=cover)
Um parafuso não é suficiente: instalação e condições de risco

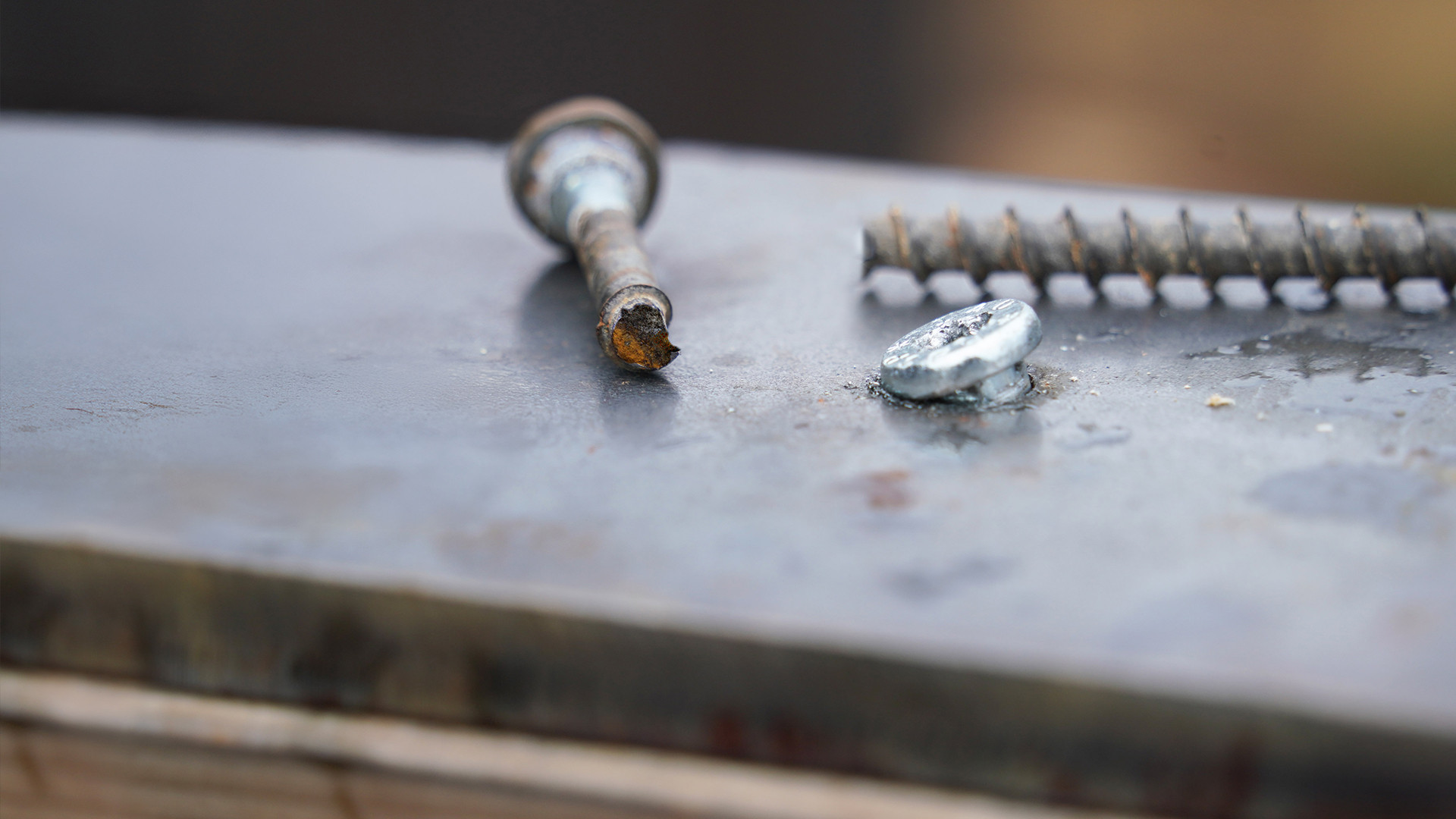

No entanto, qualquer parafuso concebido para chapas não está protegido contra ruturas.
Nenhum, nem mesmo o nosso. As condições de instalação são o segredo. Não nos escondemos atrás de vazios regulamentares, mas fornecemos ferramentas para combater as maiores ameaças.
Como o TORQUE LIMITER, que elimina o risco de excesso de binário
Porquê escolher o HBS PLATE & Rothoblaas: porque o HBS PLATE é diferente.
Transparência ativa
Dizemos o que os outros não lhe dizem. Fornecemos produto, certificação, método e ferramentas.
Concebido para Mass Timber
Geometria sub-cabeça, cabeça sobredimensionada e rosca otimizada para chapas rígidas espessas.
Certificações

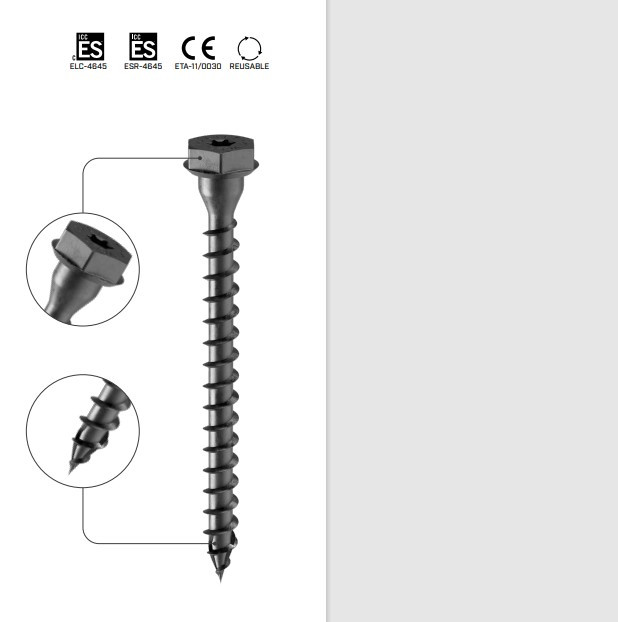

CE europeia de acordo com a ETA-11/0030, norte-americana ESR-4546 e canadiana ELC-4546 de acordo com a AC233 da ICC-ES.
Conformidade
Com as normas mais recentes — incluindo a CSA O86:2024 — que exigem uma dureza de núcleo controlada e certificada inferior a 390 HV para cada lote de produção.
As fixações Mass Timber só têm um bom desempenho se tiver todas as ferramentas para as utilizar
A revolução da gama HBS PLATE só fica completa com todos os seus suportes:

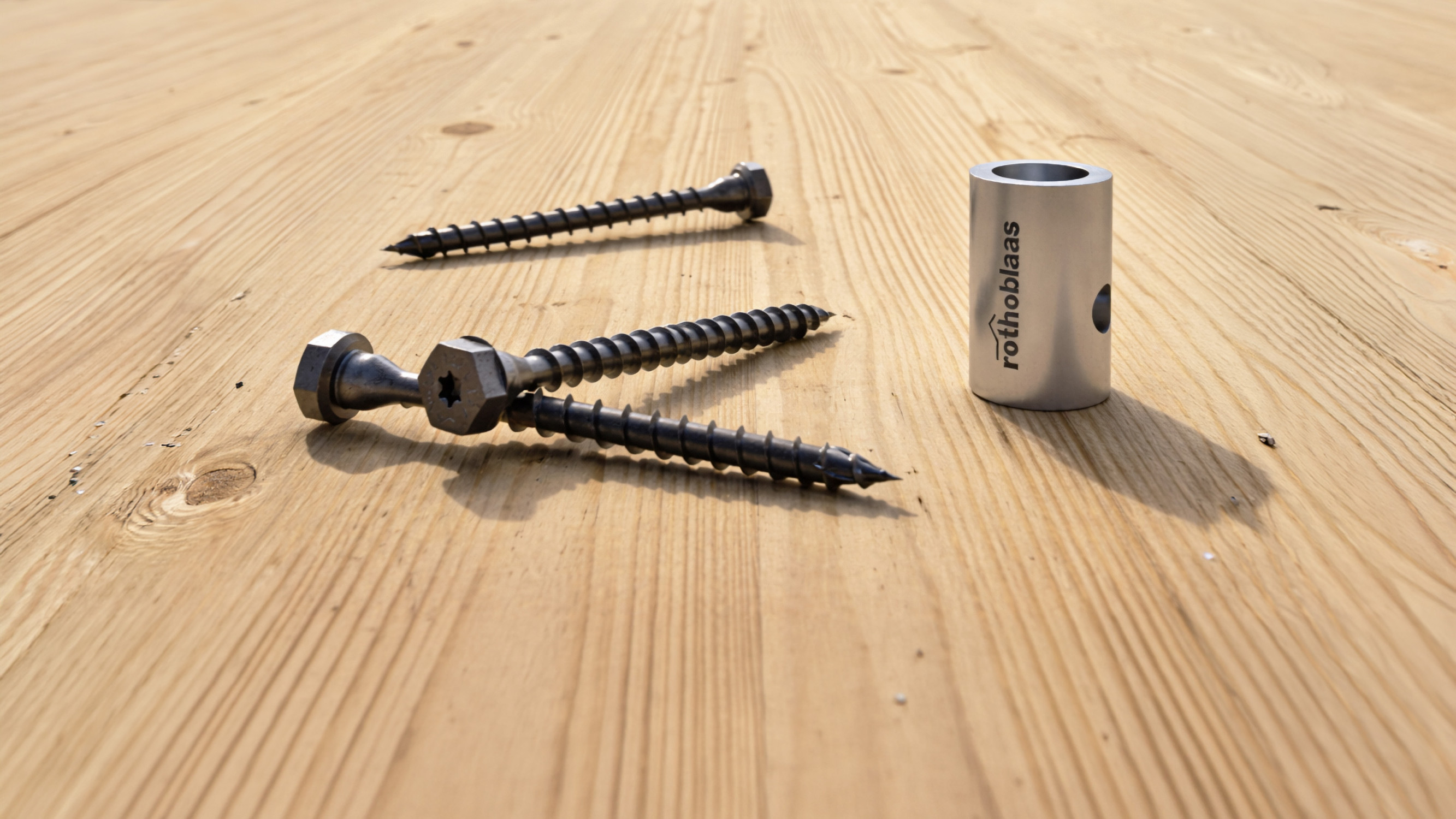

WHITE PAPER
PARECERES - no nosso blog técnico
HBS PLATE: Soluções e produtos
A rápida evolução do mundo da conceção significa um desenvolvimento em sintonia com as necessidades. Aqui encontrará nossas soluções:
FAQ
O QUE DISTINGUE O HBS PLATE DOS PARAFUSOS COMUNS PARA LIGAÇÕES AÇO-MADEIRA?
Geometria e controlo do desempenho. Cada passagem ao longo do corpo do parafuso foi concebida para evitar concentrações de tensão e manter um binário constante durante o aperto. O passo ligeiramente mais lento oferece mais controlo durante a instalação, especialmente na fase final, quando o parafuso se aproxima da chapa metálica: o momento mais delicado de toda a operação.
PORQUE É QUE O HBS PLATE NÃO TEM UMA CABEÇA SEXTAVADA?
O projeto prevê a instalação com uma broca e não com uma chave sextavada. Esta escolha tem por objetivo evitar um binário excessivo: se a força exceder o limite permitido, é a broca que cede antes de o parafuso ser sobrecarregado. É um limitador de segurança natural que protege a ligação e o material. Se a broca partir, significa que o parafuso já foi demasiado apertado: o binário de instalação deve ser sempre controlado.
COMO VERIFICAR SE O HBS PLATE É A SOLUÇÃO CERTA PARA O MEU PROJETO?
Os projetistas e as empresas podem contar com documentação técnica completa: valores de cálculo, pormenores de ligação, integrações de software para o projeto estrutural. O apoio técnico também está disponível para identificar a configuração mais adequada para cada aplicação.

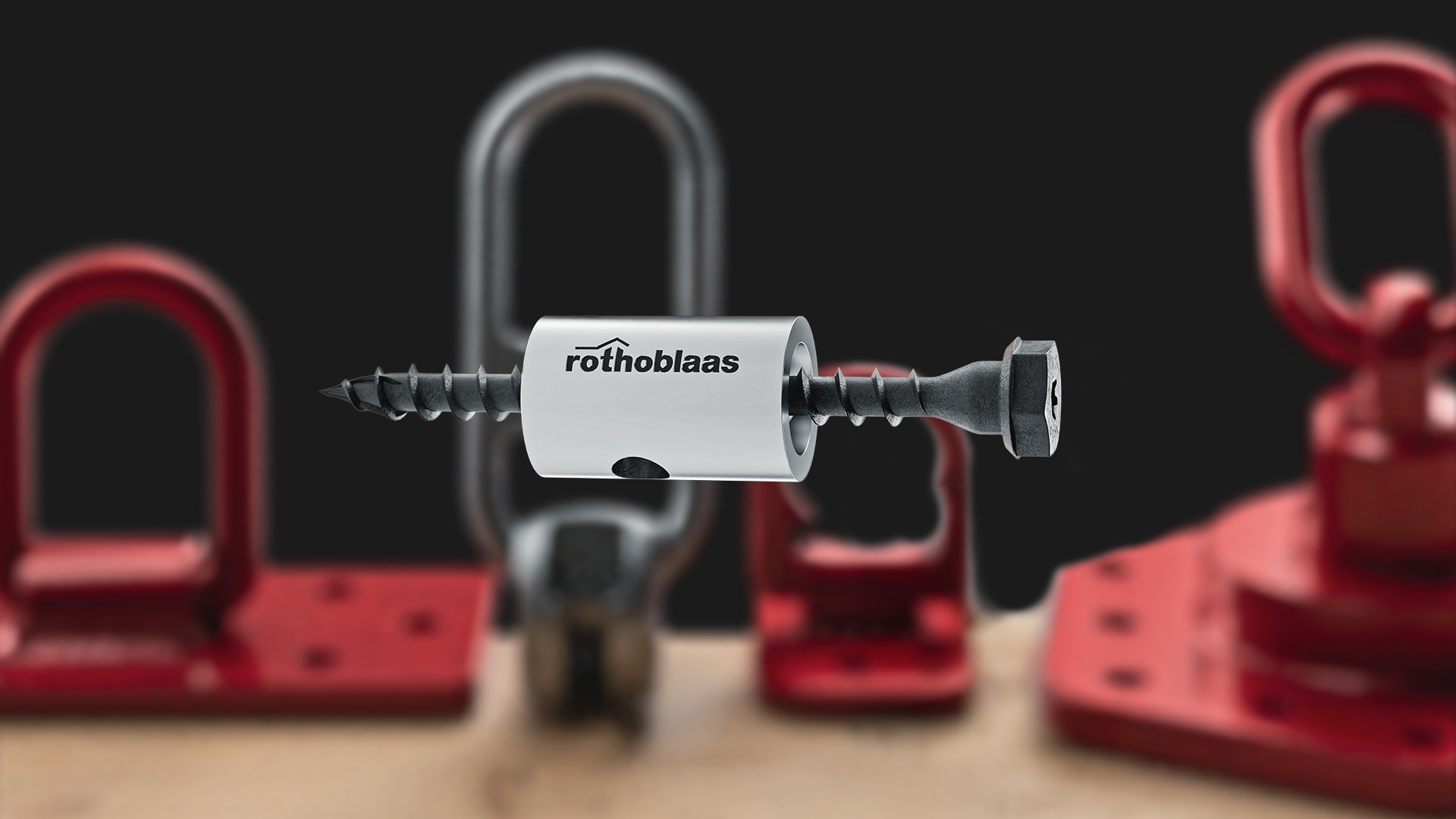

How do we manage “chain of custody” for controlled reuse on site?
Separate screws intended for reuse from new stock, limit the number of cycles, and keep basic traceability (dedicated kits, counted uses, check at every cycle). Without process control, “verified reuse” becomes guesswork.
Why is over-torque a critical factor for reuse decisions?
Because excessive tightening can introduce damage that isn’t obvious at first glance but can reduce reliability under lifting loads. Managing torque during installation is as important as checking the screw after removal.
Does reuse really reduce cost if you add traceability and inspections?
Only if the process is streamlined. If tracking, segregation, and checks are treated as “extra work,” the savings disappear. Reuse works when it is planned: dedicated kits, simple counting, clear reject rules.
