HBS PLATE: uma nova geração de parafusos para chapas
Os riscos das ligações madeira-aço e a verdade necessária para as fazer durar.
Nas ligações madeira-aço, todos os parafusos, de qualquer fabricante, estão mais expostas a ruturas prematuras. Esta é a realidade. Decidimos enfrentá-la.

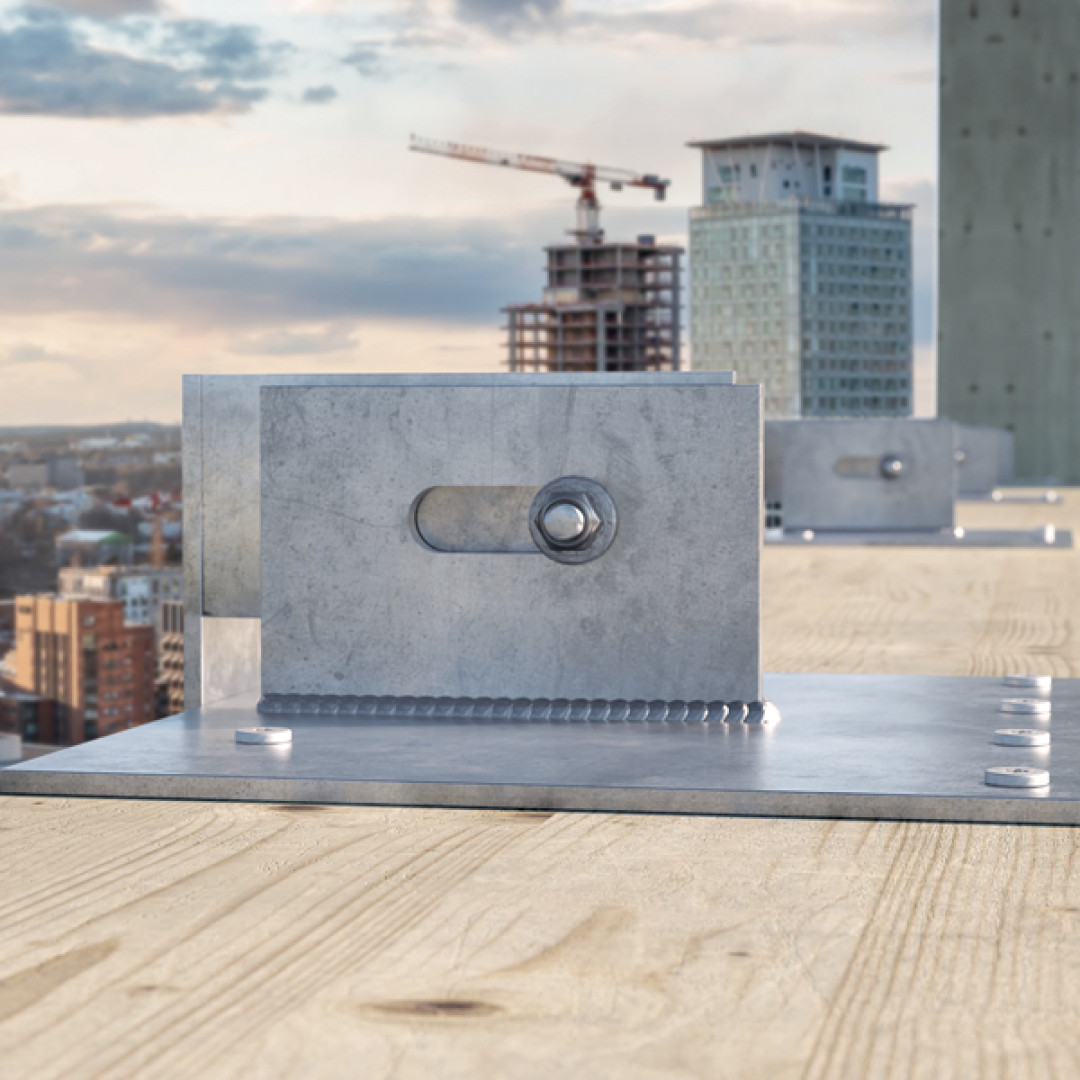

HBS PLATE é o novo parafuso Rothoblaas concebido para as uniões madeira-aço na construção em Mass Timber: geometria dedicada da sub-cabeça, uma rosca otimizada e ferramentas de instalação que minimizam os riscos.
Colocamos a tónica neste problema para fornecer tudo o que é necessário para o evitar: produto, método e ferramentas.
O PROBLEMA: o ponto mais rígido das construções em Mass Timber é também o mais vulnerável.
É aqui que se concentram as tensões localizadas, as deformações diferenciais e as ruturas potenciais.
Quem concebe estas ligações deve gerir os cálculos, mas também considerar os outros aspetos envolvidos, muitas vezes não presentes nas normas, para garantir o seu correto desempenho.
Diferenças de rigidez e comportamento sob carga, inchaços da madeira, corrosão atmosférica, corrosividade da madeira e corrosão galvânica, riscos de fragilização por hidrogénio, binário excessivo ou ângulos de instalação incorretos: estes não são cenários hipotéticos.
São as causas reais que, combinadas entre si, levam a falhas prematuras das ligações na obra.
Um parafuso dedicado às ligações madeira-aço: a gama HBS PLATE

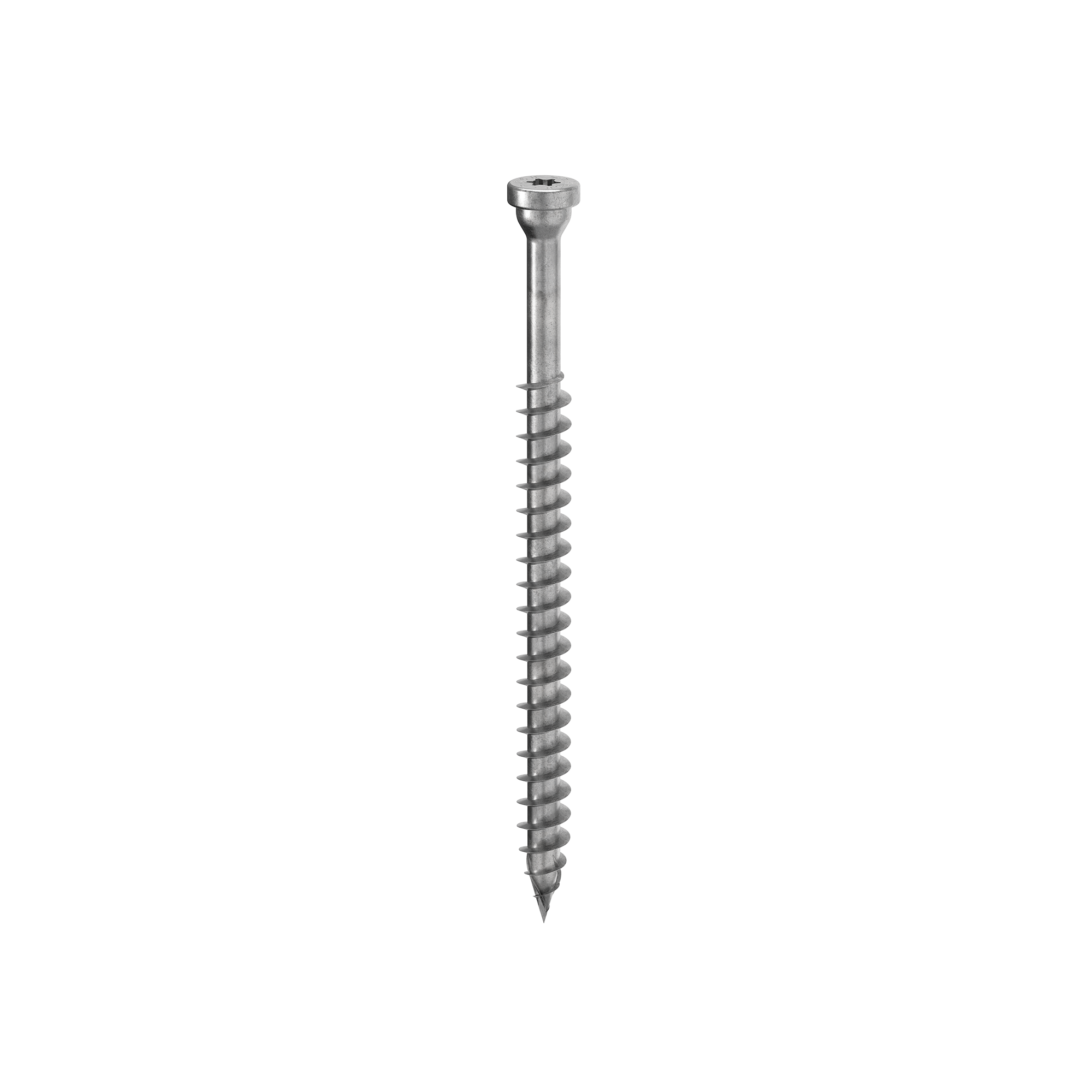

HBS PLATE é o primeiro parafuso Rothoblaas concebido especificamente para as chapas metálicas dos sistemas Mass Timber.

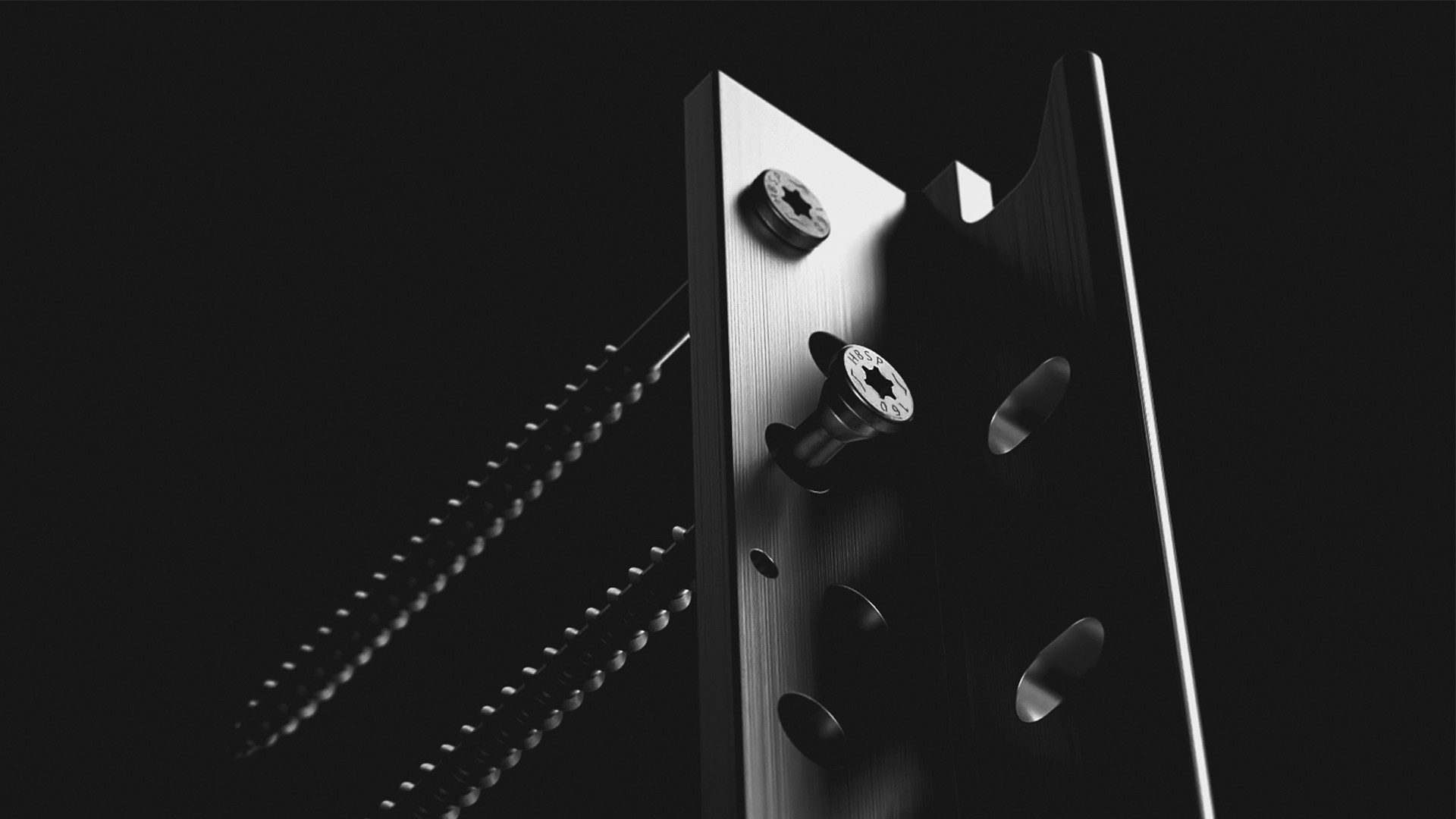

A sub-cabeça troncocónica e sobredimensionada garante um apoio estável na chapa; a rosca recentemente concebida, com fios mais espaçados, aumenta a resistência ao corte e à tração sem sobrecarregar a zona da sub-cabeça.

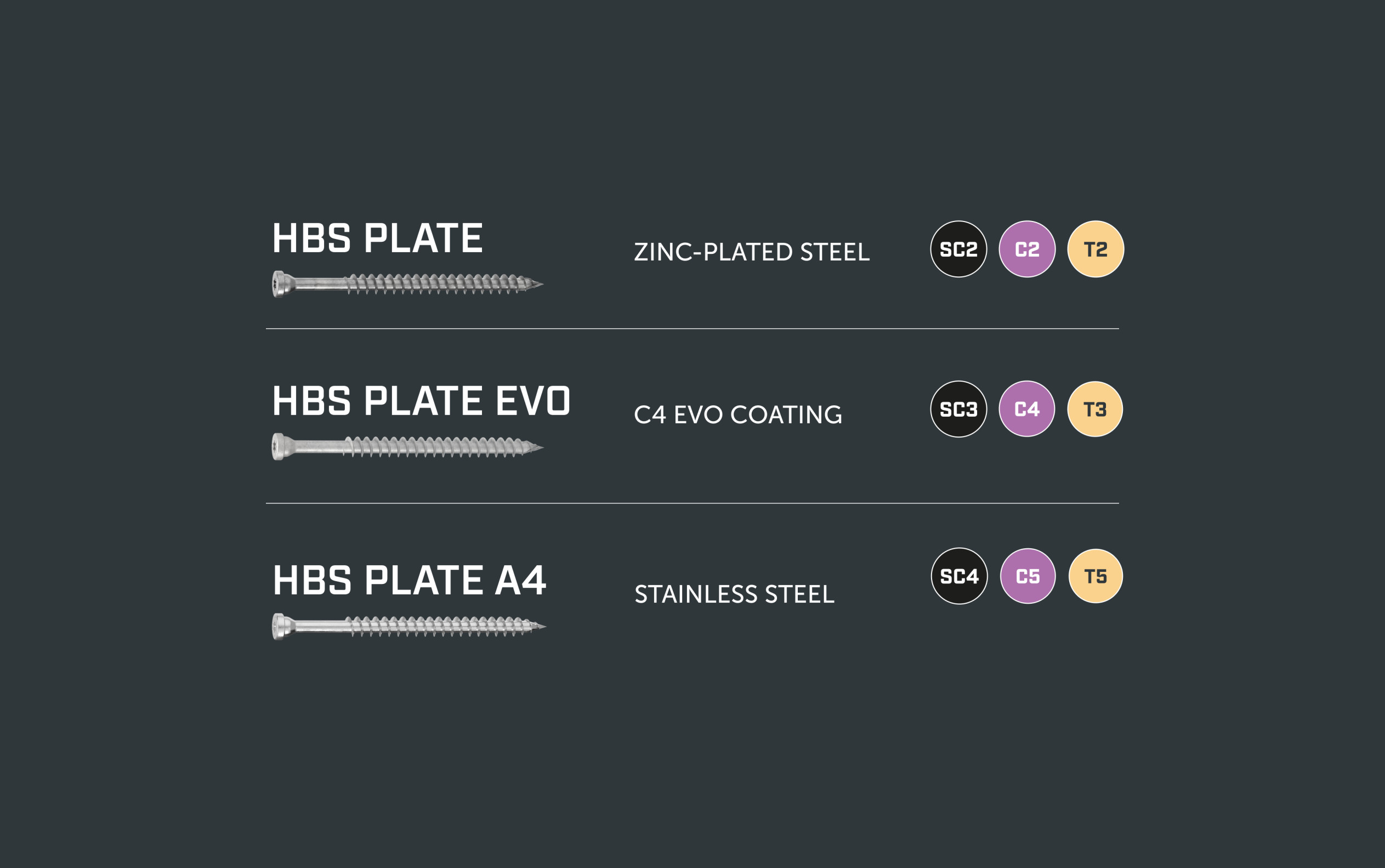

Três materiais para todas as classes de serviço, à prova de corrosão:

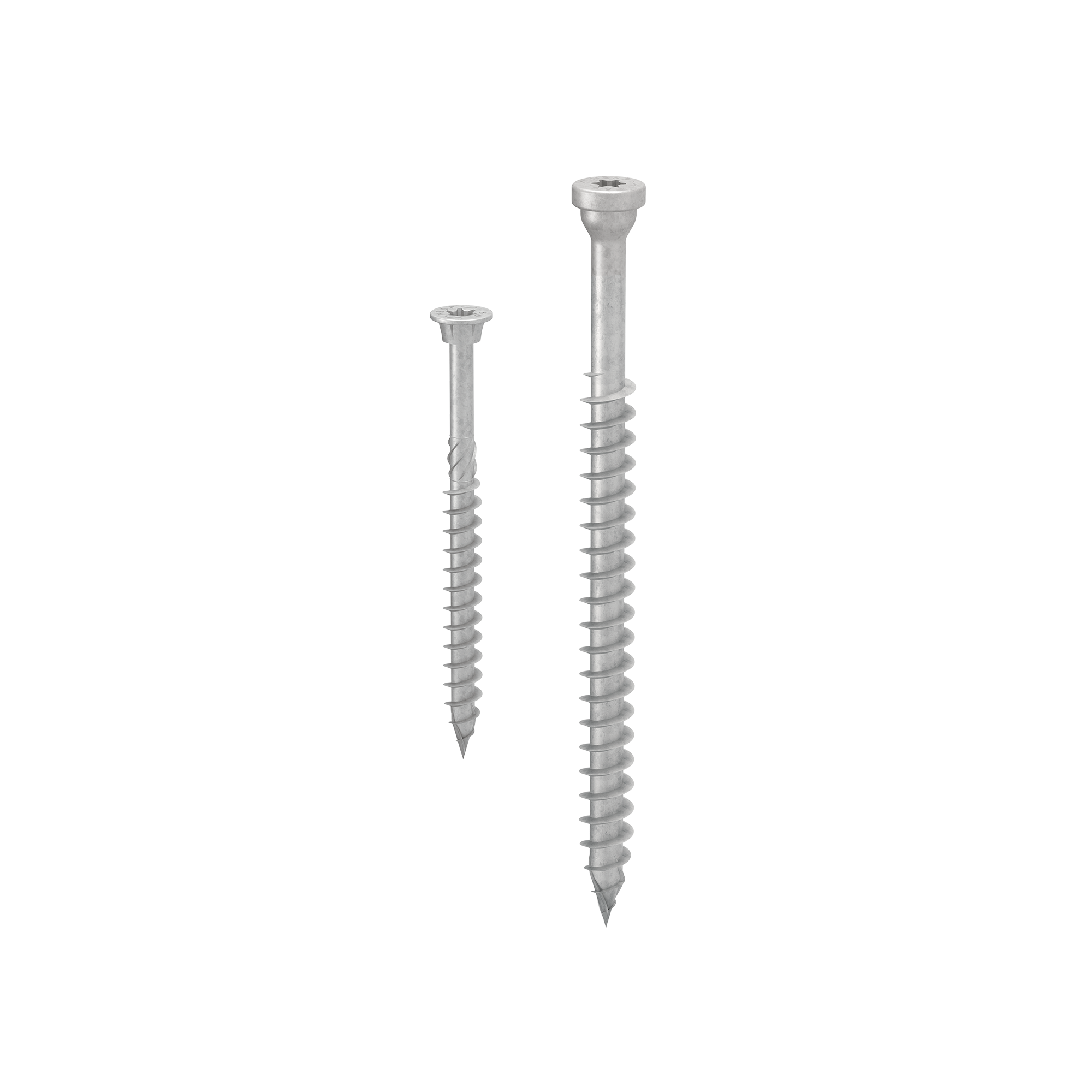

A gama HBS PLATE inclui três soluções concebidas para garantir resistência e proteção em qualquer condição de exposição: desde o aço galvanizado para ambientes secos, passando pelo revestimento EVO Coating, em conformidade com a AC257 e testado pelo RISE para cenários C4, até ao aço inoxidável A4 para situações mais agressivas.
Um parafuso não é suficiente: instalação e condições de risco

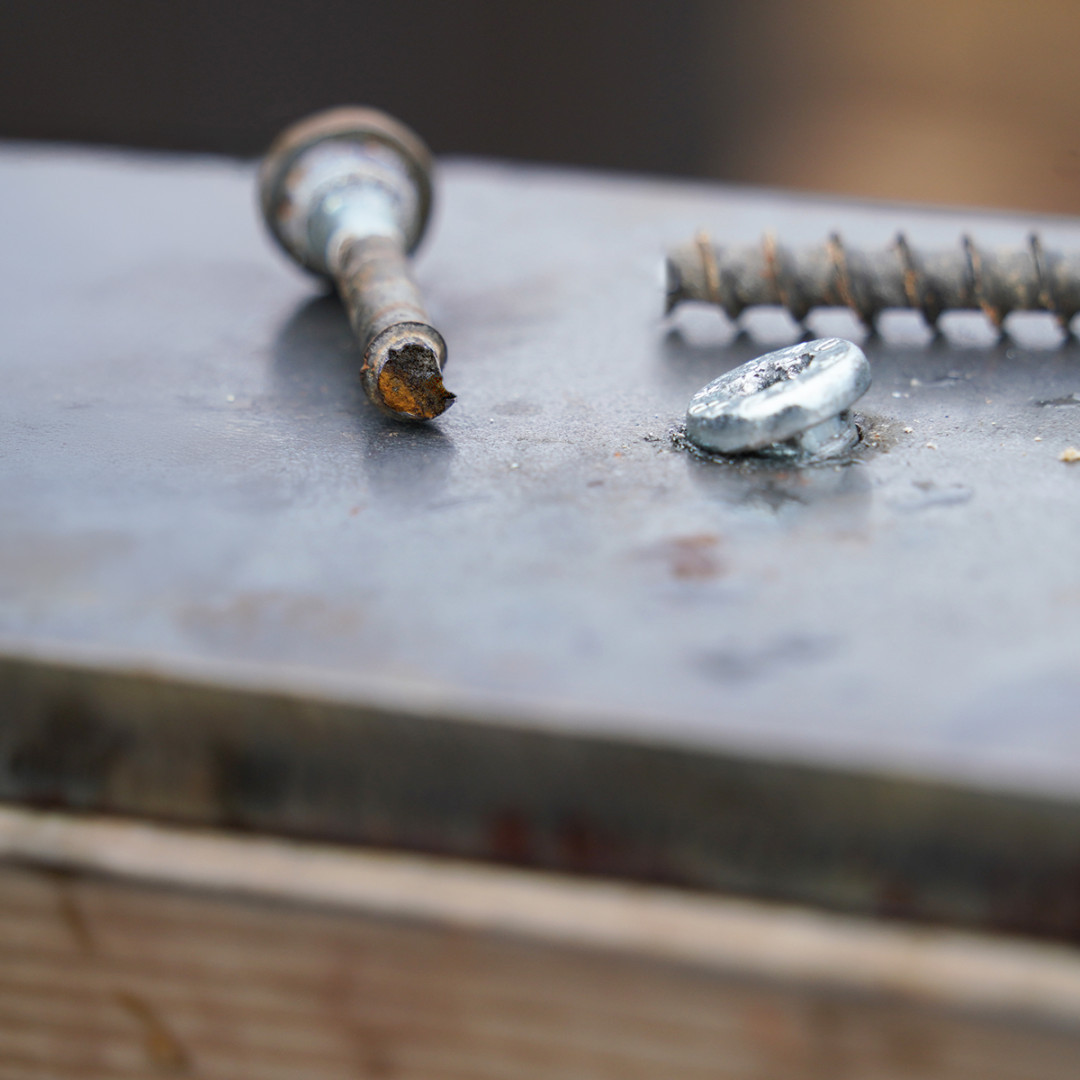

No entanto, qualquer parafuso concebido para chapas não está protegido contra ruturas.
Nenhum, nem mesmo o nosso. As condições de instalação são o segredo. Não nos escondemos atrás de vazios regulamentares, mas fornecemos ferramentas para combater as maiores ameaças.

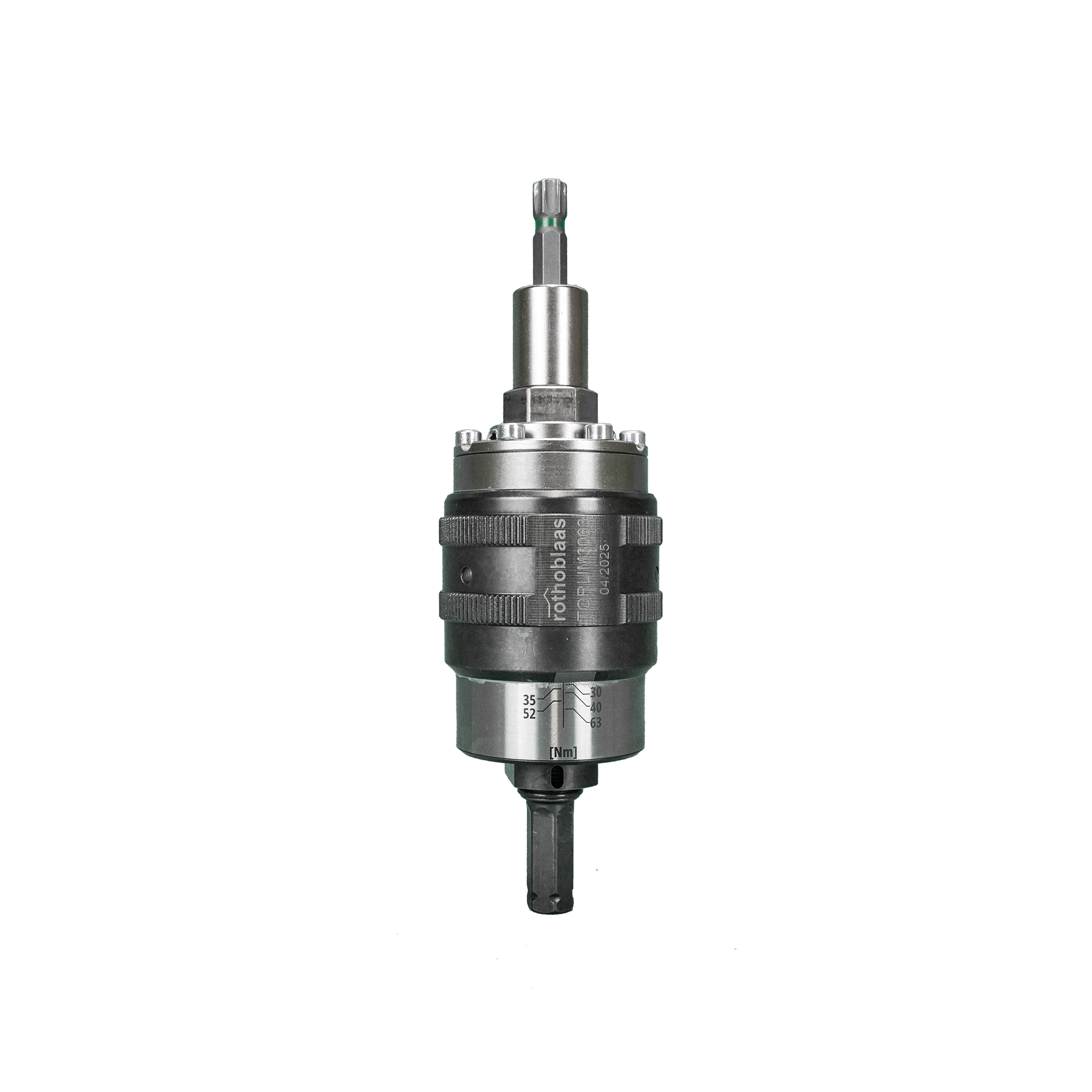

Como o TORQUE LIMITER, que elimina o risco de excesso de binário
Porquê escolher o HBS PLATE & Rothoblaas: porque o HBS PLATE é diferente.
Transparência ativa
Dizemos o que os outros não lhe dizem. Fornecemos produto, certificação, método e ferramentas.
Concebido para Mass Timber
Geometria sub-cabeça, cabeça sobredimensionada e rosca otimizada para chapas rígidas espessas.
Certificações
CE europeia de acordo com a ETA-11/0030, norte-americana ESR-4546 e canadiana ELC-4546 de acordo com a AC233 da ICC-ES.
Conformidade
Com as normas mais recentes — incluindo a CSA O86:2024 — que exigem uma dureza de núcleo controlada e certificada inferior a 390 HV para cada lote de produção.
As fixações Mass Timber só têm um bom desempenho se tiver todas as ferramentas para as utilizar
A revolução da gama HBS PLATE só fica completa com todos os seus suportes:
WHITE PAPER - Premature failure in timber screws
PARECERES - no nosso blog técnico
HBS PLATE: Soluções e produtos
A rápida evolução do mundo da conceção significa um desenvolvimento em sintonia com as necessidades. Aqui encontrará nossas soluções:
FAQ
O QUE DISTINGUE O HBS PLATE DOS PARAFUSOS COMUNS PARA LIGAÇÕES AÇO-MADEIRA?
Geometria e controlo do desempenho. Cada passagem ao longo do corpo do parafuso foi concebida para evitar concentrações de tensão e manter um binário constante durante o aperto. O passo ligeiramente mais lento oferece mais controlo durante a instalação, especialmente na fase final, quando o parafuso se aproxima da chapa metálica: o momento mais delicado de toda a operação.
PORQUE É QUE O HBS PLATE NÃO TEM UMA CABEÇA SEXTAVADA?
O projeto prevê a instalação com uma broca e não com uma chave sextavada. Esta escolha tem por objetivo evitar um binário excessivo: se a força exceder o limite permitido, é a broca que cede antes de o parafuso ser sobrecarregado. É um limitador de segurança natural que protege a ligação e o material. Se a broca partir, significa que o parafuso já foi demasiado apertado: o binário de instalação deve ser sempre controlado.
COMO VERIFICAR SE O HBS PLATE É A SOLUÇÃO CERTA PARA O MEU PROJETO?
Os projetistas e as empresas podem contar com documentação técnica completa: valores de cálculo, pormenores de ligação, integrações de software para o projeto estrutural. O apoio técnico também está disponível para identificar a configuração mais adequada para cada aplicação.
