ANGULAR PARA FORÇAS DE CORTE E TRAÇÃO

TITAN V

TITAN V é oangular para madeira ideal para ligações madeira-madeira em CLT.

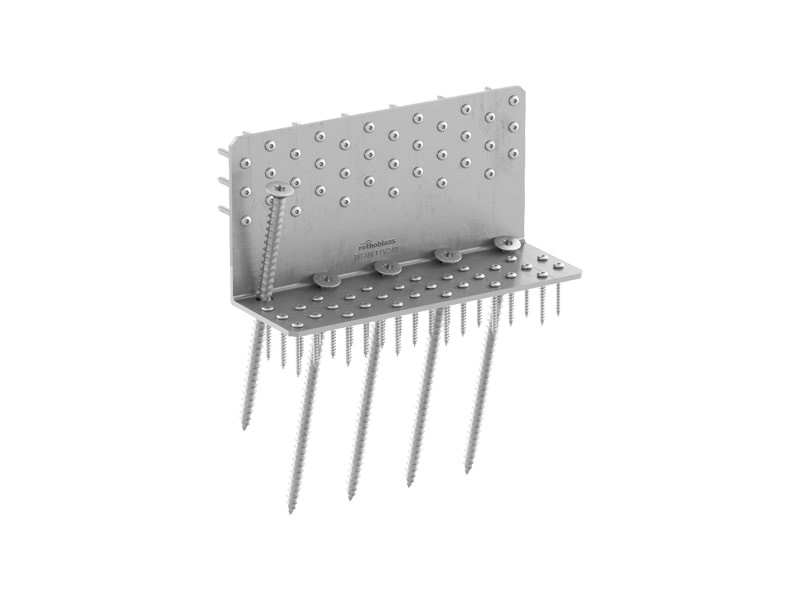

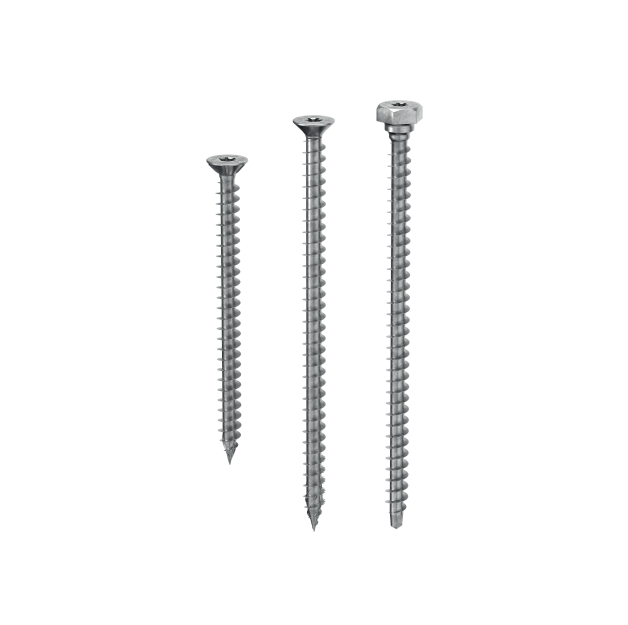

Os parafusos totalmente roscados VGS Ø11 oferecem uma resistência excecional e permitem fixar as paredes entrepisos, mesmo de diferentes espessuras.

Video

ANGULAR PARA MADEIRA TITAN V, EXTRAORDINÁRIA RESISTÊNCIA AO CORTE E À TRAÇÃO NUMA ÚNICA SOLUÇÃO

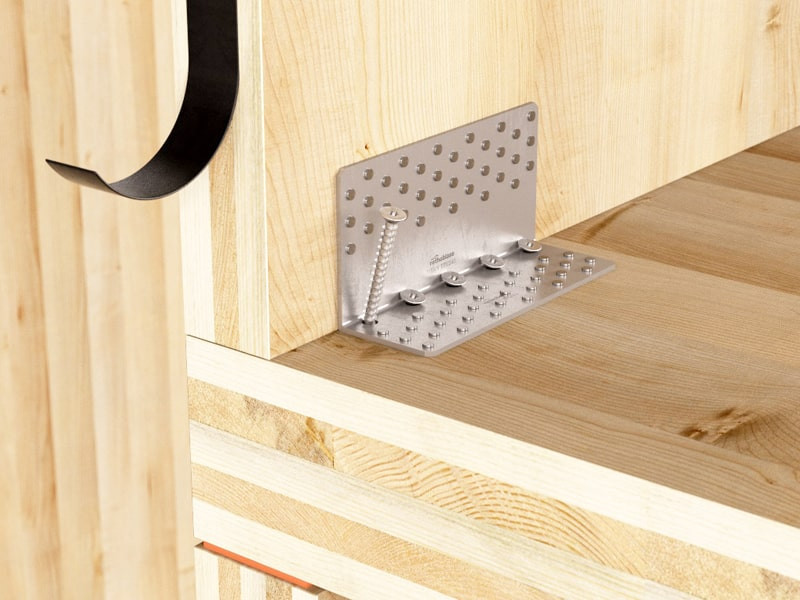

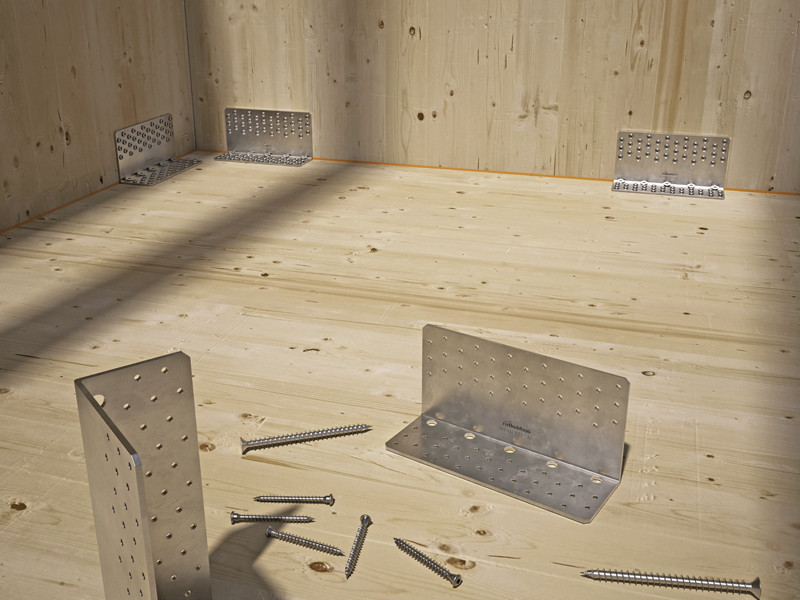

A chapa angular TITAN V é a resposta perfeita para satisfazer as necessidades de elevadas resistências ao corte e à tração numa única solução. É ideal para ligações madeira-madeira, quer como hold down nas extremidades das paredes, quer como angular de corte ao longo das paredes.

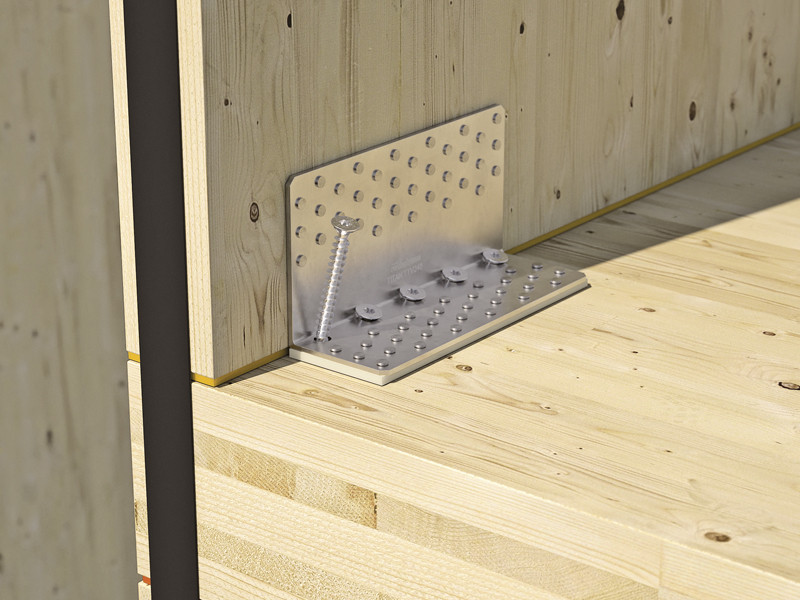

A baixa altura da flange vertical permite integrar e ocultar o angular no conjunto da laje para um efeito oculto no caso de exigências estéticas com painéis visíveis. Na madeira, o angular TTV garante uma excecional resistência à tração (R1,k até 101,0 kN) e ao corte (R2,k até 59,7 kN).

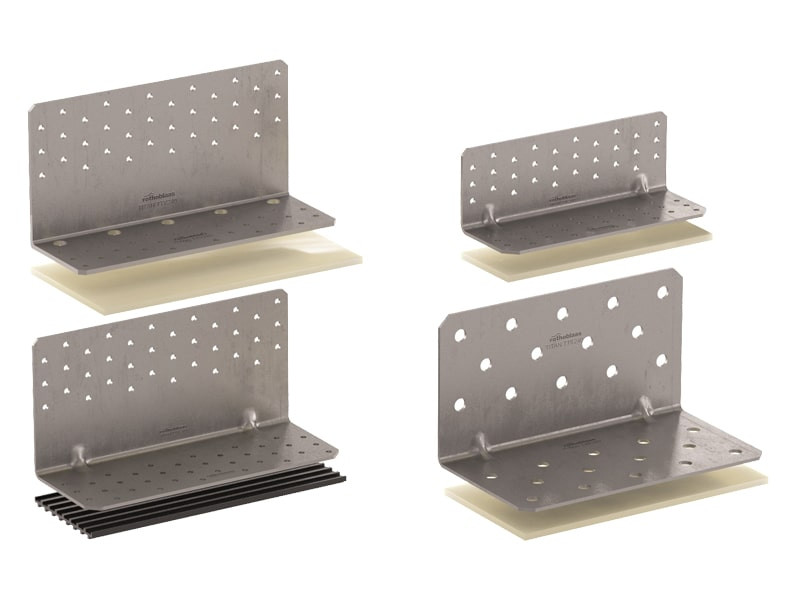

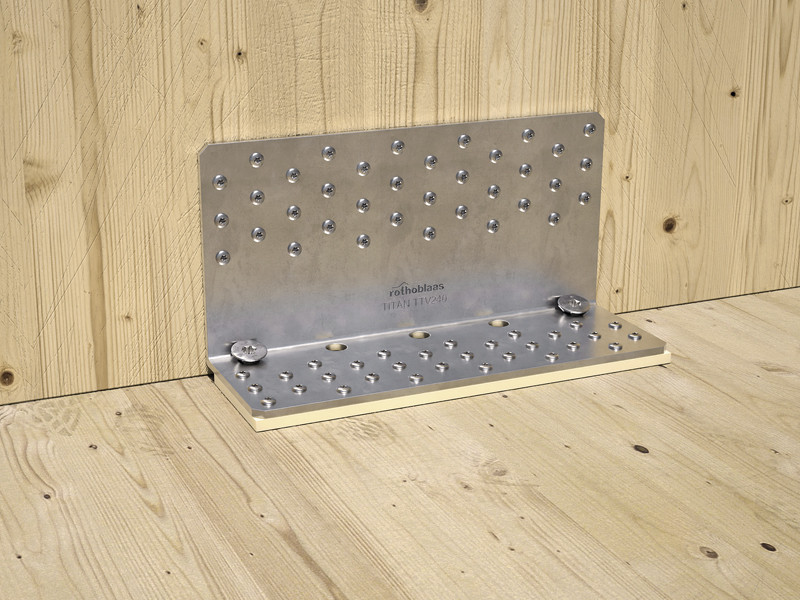

Os valores são calculados, testados e certificados também com fixação parcial e perfis acústicos interpostos. Em aço ao carbono com zincagem galvânica, é excelente para a realização de ligações de corte ou de tração madeira-madeira em CLT, LVL, madeira maciça e madeira lamelada.

Documentação

Ficha técnica
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD
File BIM.ifc
File BIM.rfa

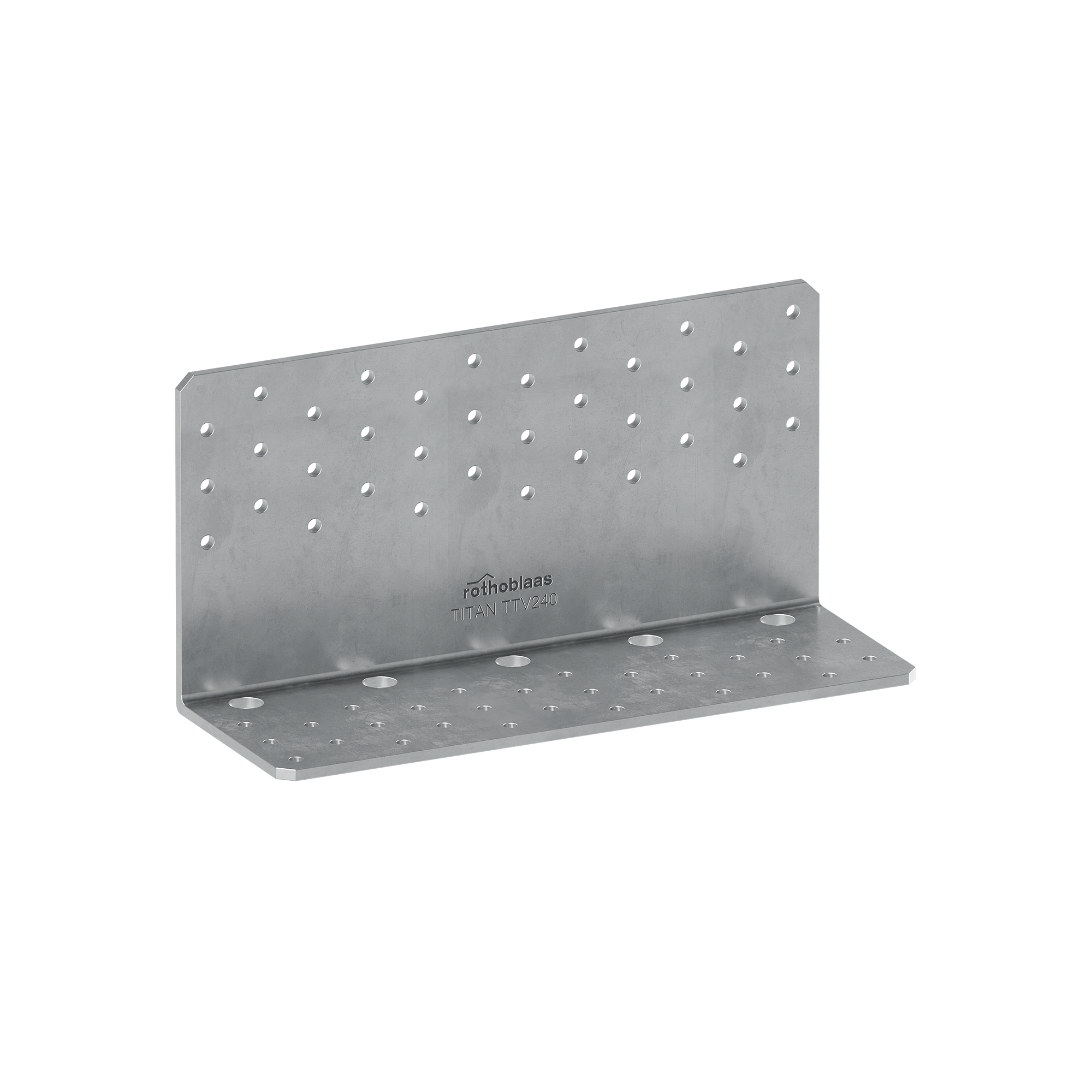

TITAN V - TTV

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
TTV240 240 83 120 4 10
