WHT STANDARD
ANGULAR PARA FORÇAS DE TRAÇÃO
O WHT é oangular para madeira realizado em 5 tamanhos que, em combinação com as 5 anilhas disponíveis, determina 10 configurações possíveis para satisfazer todas as exigências de desempenho estático.
Descrição
CHAPAS ANGULARES PARA MADEIRA WHT, UM HOLD DOWN PARA CADA EXIGÊNCIA ESTÁTICA

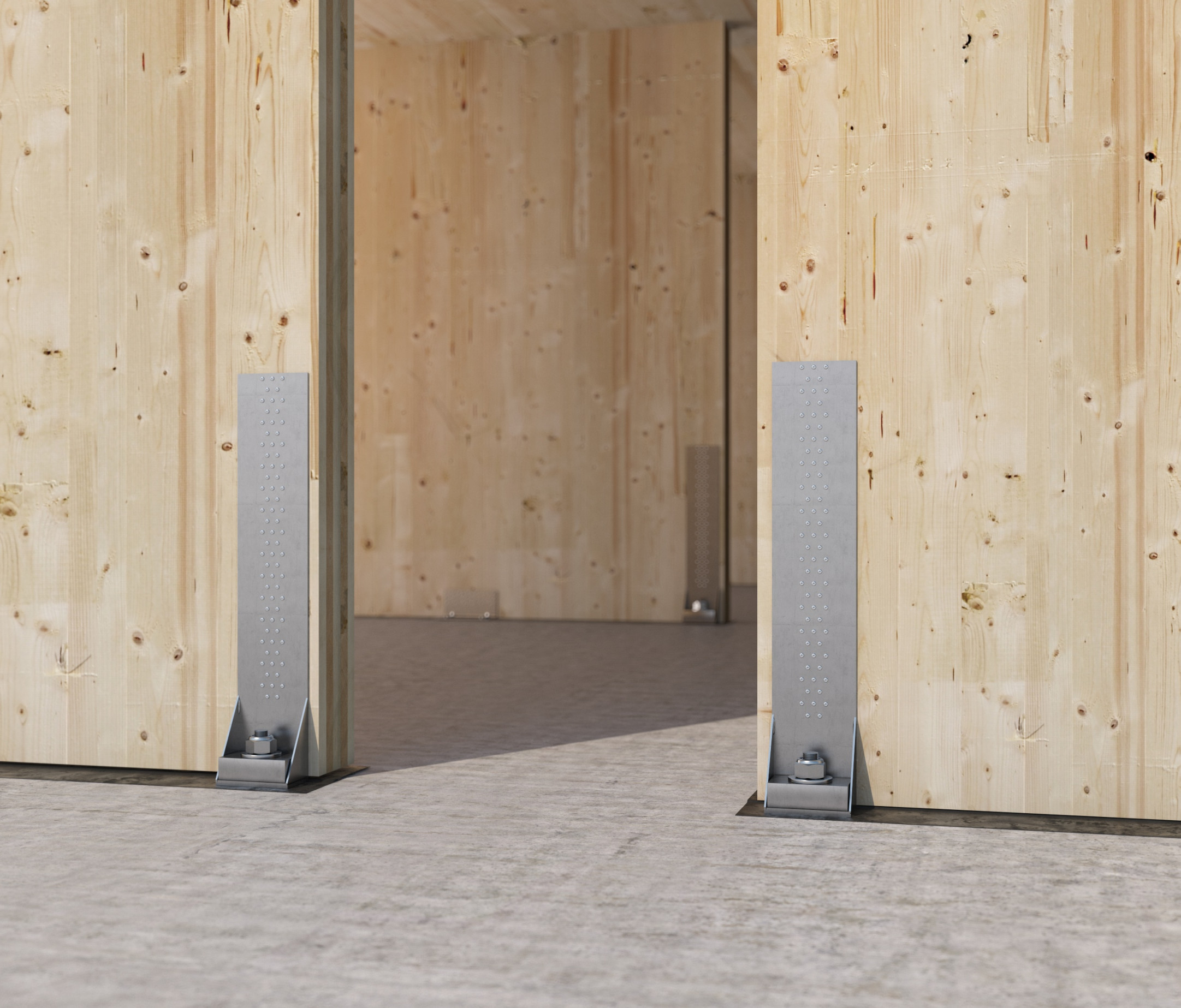

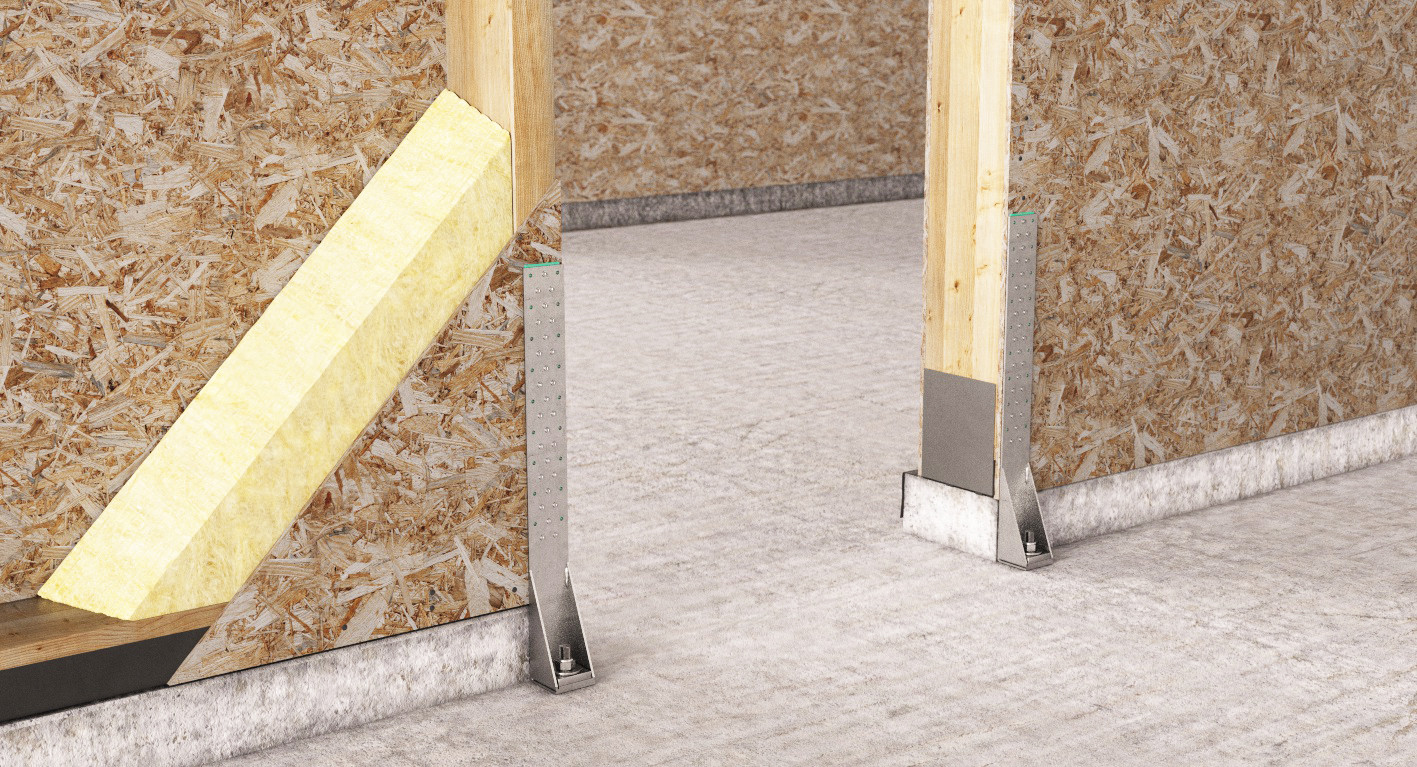

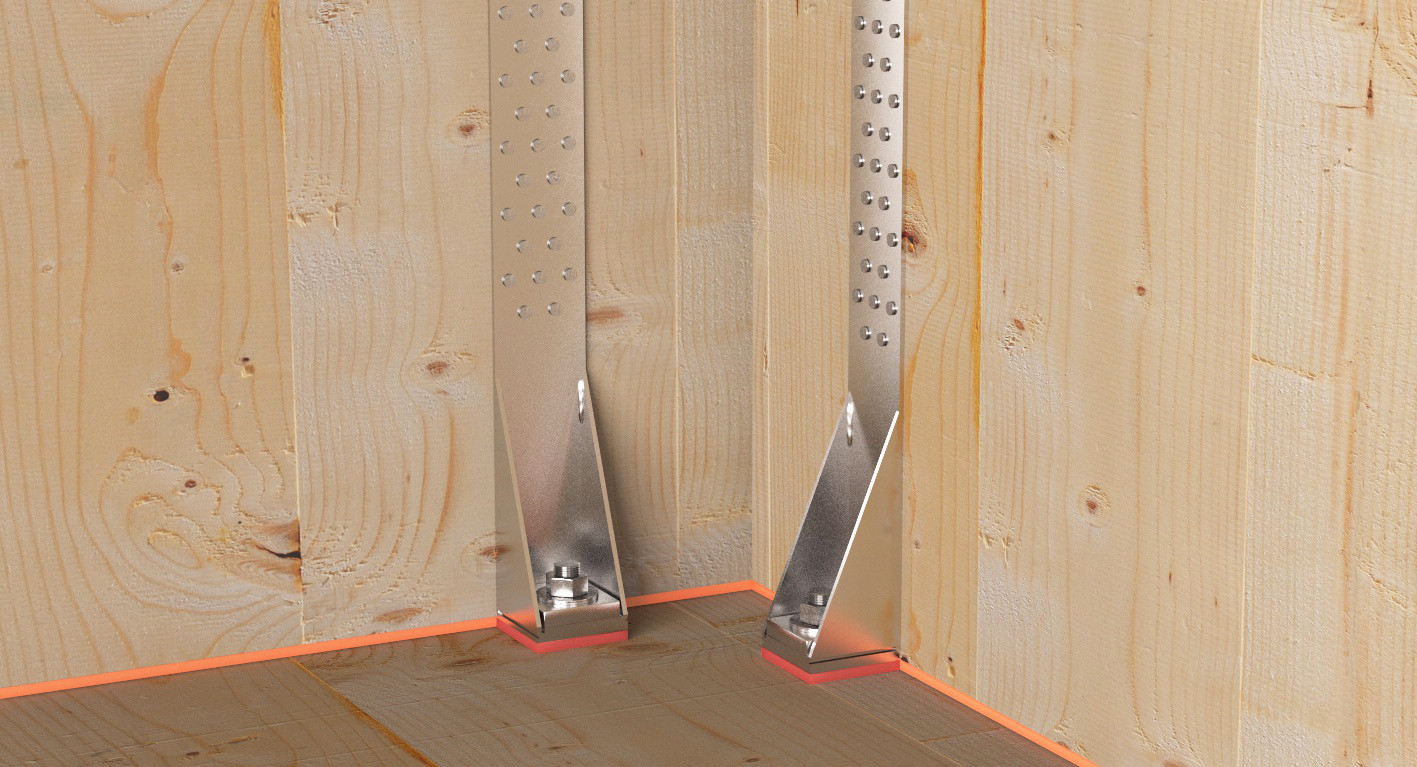

As 5 versões da chapa angular podem ser combinadas com várias anilhas, para permitir que o projetista e o carpinteiro possam identificar a aplicação adequada, quer sobre painel maciço (CLT - Cross Laminated Timber), quer de armação (Platform frame).
O aço S355, as flanges laterais de reforço e o furo de diâmetro aumentado garantem elevadas resistências mesmo nas aplicações com pregagem parcial. A qualidade das chapas WHT é comprovada por múltiplos testes feitos sobre o produto e nas respetivas fixações (pregos, parafusos, barra roscada e ancorante químico).
No âmbito do projeto de investigação Seismic-rev, a ligação e as respetivas fixações foram submetidas a numerosos testes estáticos e cíclicos que forneceram os parâmetros de rigidez (Kser) e as classes de ductilidade. O angular WHT é ideal para a realização de ligações de tração madeira-betão e madeira-madeira para painéis e vigas em CLT, estrutura de armação, painéis à base de madeira, LVL, madeira maciça e madeira lamelada.

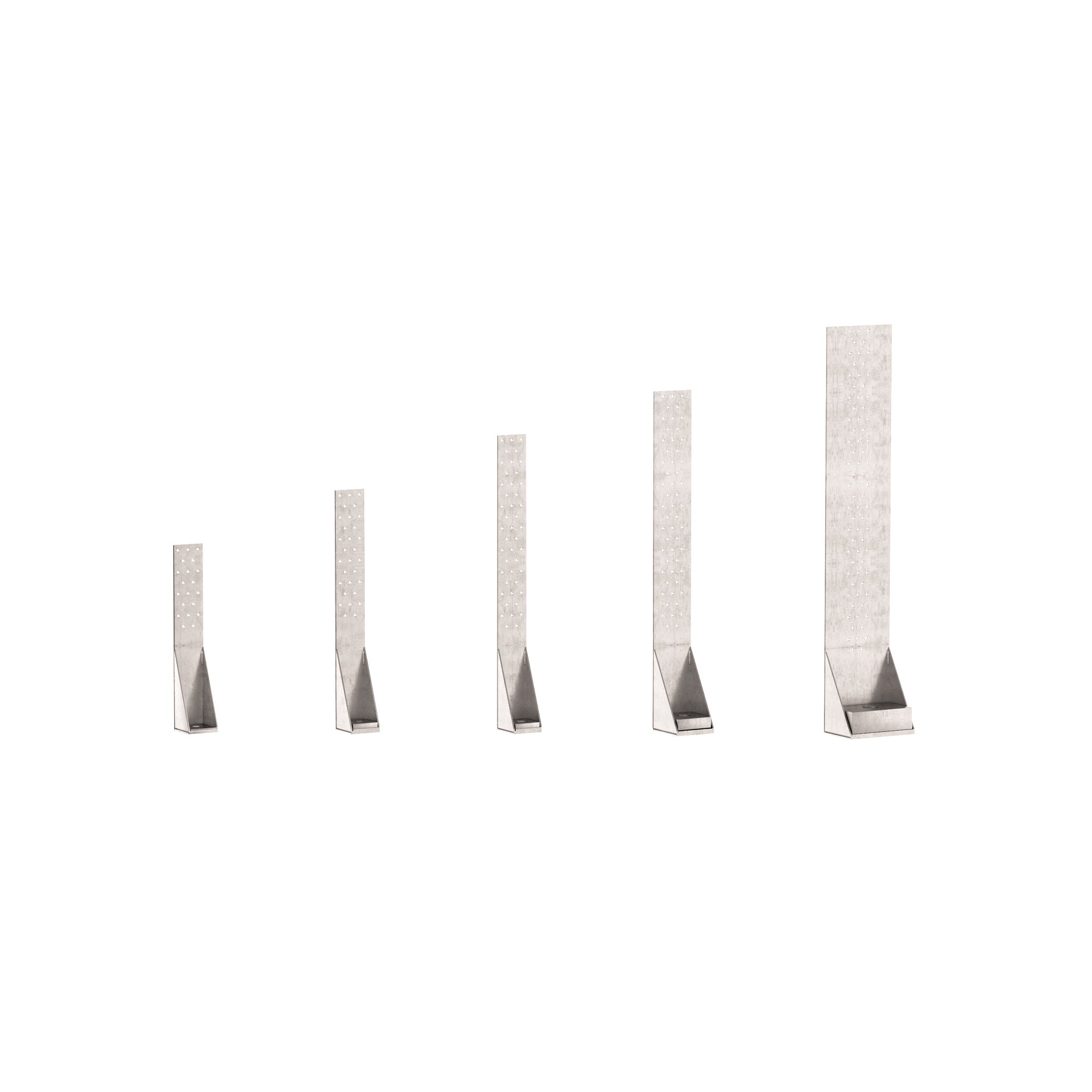

ANGULAR WHT
| CÓDIGO | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| WHT340 | running out article | 60 | 63 | 340 | 10 |
| WHT440 | running out article | 60 | 63 | 440 | 10 |
| WHT540 | running out article | 60 | 63 | 540 | 10 |
| WHT620 | running out article | 80 | 83 | 620 | 10 |
| WHT740 | running out article | 140 | 83 | 740 | 1 |
ANILHA WHTW
| CÓDIGO | info | d₁
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| WHTW50 | running out article | 18 | 50 | 56 | 10 | 80 |
| WHTW50L | running out article | 22 | 50 | 56 | 10 | 80 |
| WHTW70 | running out article | 22 | 70 | 77 | 20 | 20 |
| WHTW70L | running out article | 26 | 70 | 77 | 20 | 20 |
| WHTW130 | running out article | 29 | 130 | 77 | 40 | 1 |
Specifications
WHT
Fornecimento e colocação de angular para forças de tração para estruturas de madeira, tipo WHT.
Marcação CE em conformidade com ETA 11/0086
Campos de emprego:
- Ligações madeira-betão, OSB-betão, madeira-madeira, madeira-OSB e madeira-aço
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
- H (mm) = :
- Furo na base (mm) = : Ø
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WHT + WASHER
Fornecimento e colocação de angular para forças de tração para estruturas de madeira, tipo WHT + WASHER.
Marcação CE em conformidade com ETA 11/0086
Campos de emprego:
- Ligações madeira-betão, OSB-betão, madeira-madeira, madeira-OSB e madeira-aço
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
- H (mm) = :
- Furo na base (mm) = : Ø
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WHT XXL + WASHER
Fornecimento e colocação de angular para forças de tração para estruturas de madeira, tipo WHT XXL + WASHER.
Marcação CE em conformidade com ETA 11/0086
Campos de emprego:
- Ligações madeira-betão, OSB-betão, madeira-madeira, madeira-OSB e madeira-aço
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
- H (mm) = :
- Furo na base (mm) = : Ø
- Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
