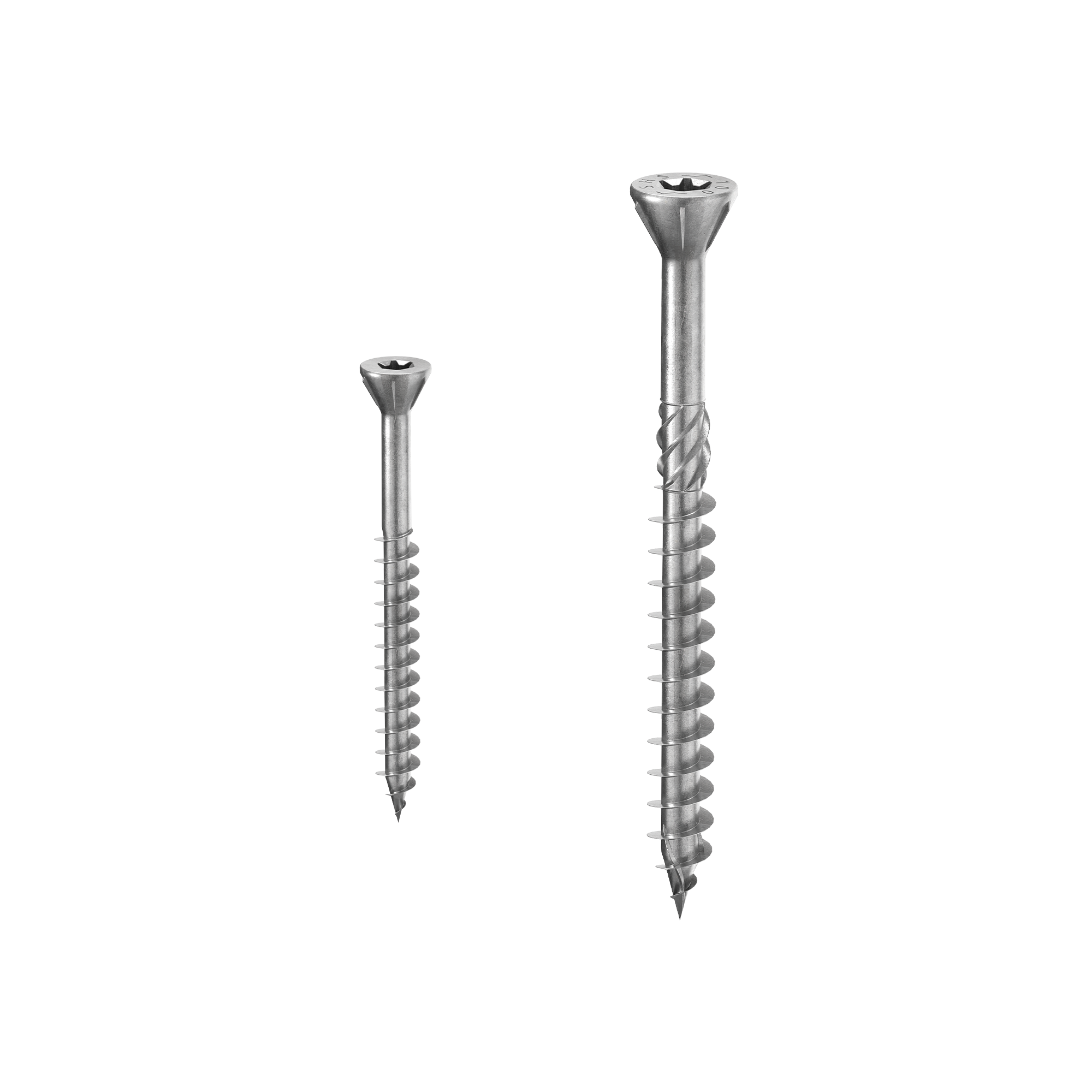

PARAFUSO DE CABEÇA PEQUENA

SHS

O parafuso para madeira SHS é a solução ideal para a fixação de de ripas, suportes para vidro ou elementos de madeira de pequenas dimensões.

Graças à cabeça de embutir de 50º, insere-se facilmente até mesmo nas espessuras mais pequenas, sem criar aberturas na madeira.

Os parafusos para madeira são muitos, e todos diferentes. Para os seus trabalhos menores, confie em SHS.

O parafuso de cabeça invisível SHS é perfeito para a fixação de tábuas macheadas, ripas e elementos de pequenas dimensões. em geral.

Em aço ao carbono com eletrogalvanização, assegura durabilidade.

Documentação

Ficha técnica
Guia De Distâncias Mínimas
Ficha técnica USA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD

SHS Ø3,5

CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pçs
SHS3530 - 3.5 30 20 0.14 1 3/16'' 13/16'' TX10 500
SHS3540 - 3.5 40 26 0.14 1 9/16'' 1 1/32'' TX10 500
SHS3550 - 3.5 50 34 0.14 1 15/16'' 1 5/16'' TX10 500
SHS3560 - 3.5 60 40 0.14 2 3/8'' 1 9/16'' TX10 500

SHS Ø4 - Ø4,5 - Ø5

CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pçs
SHS440 - 4 40 24 0.16 1 9/16'' 15/16'' TX25 500
SHS450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX25 400
SHS460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX25 200
SHS470 - 4 70 40 0.16 2 3/4'' 1 9/16'' TX25 200
SHS4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX25 200
SHS4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX25 200
SHS4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX25 200
SHS550 - 5 50 24 0.2 1 15/16'' 15/16'' TX30 200
SHS560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX30 200
SHS570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX30 200
SHS580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX30 200
SHS590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX30 200
SHS5100 - 5 100 50 0.2 4'' 1 15/16'' TX30 200
SHS5120 - 5 120 60 0.2 4 3/4'' 2 3/8'' TX30 200
