H-RAIL OVERHEAD
TRABALHO EM ALTURA
O trabalho em altura requer um método de ancoragem fiável, mas as soluções tradicionais podem muitas vezes ser esteticamente pouco atrativas ou restringir a utilização da área de trabalho. O sistema de carril H-RAIL é uma solução flexível e segura, caracterizada por um impacto visual mínimo. Graças à sua estrutura, o H-RAIL necessita de poucos pontos de fixação e permite criar linhas de ancoragem rígidas em diferentes configurações. H-RAIL é a opção ideal para trabalhar em altura, tanto no modo de retenção como de suspensão.
Descrição
Os trabalhos em altura com H-RAIL OVERHEAD

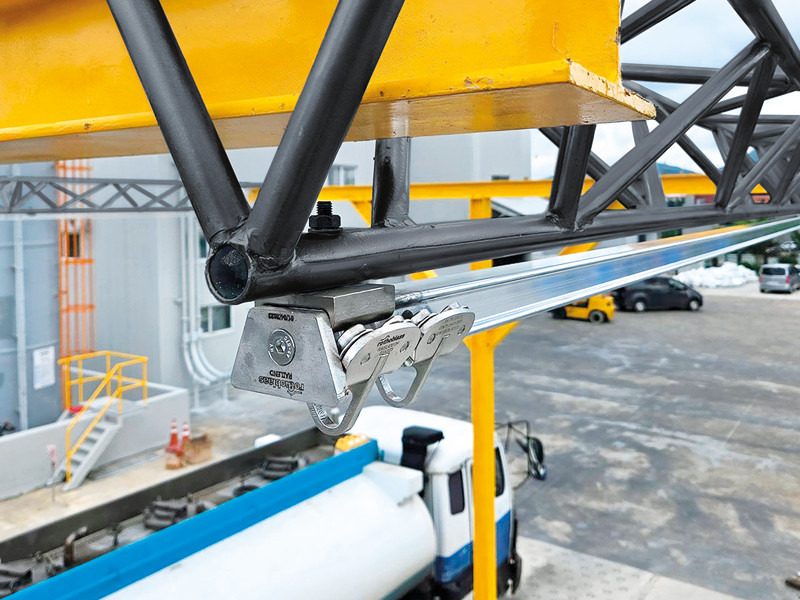

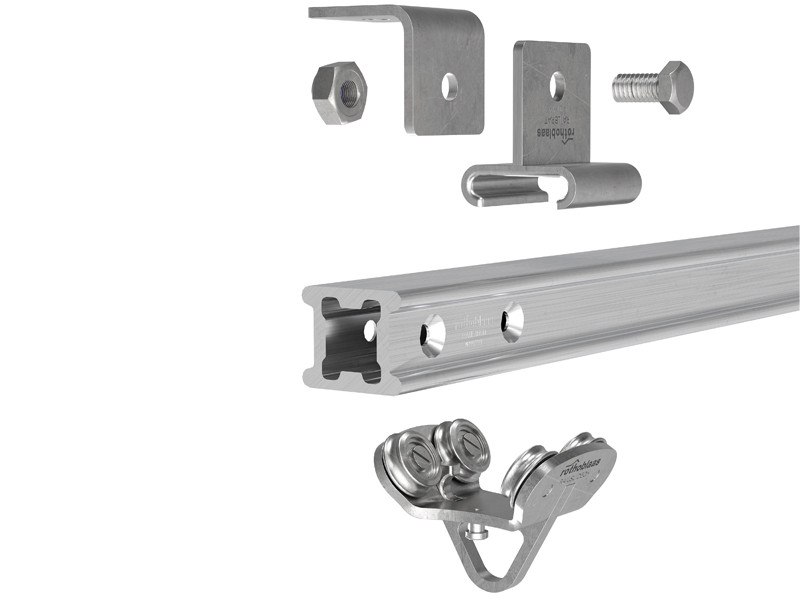

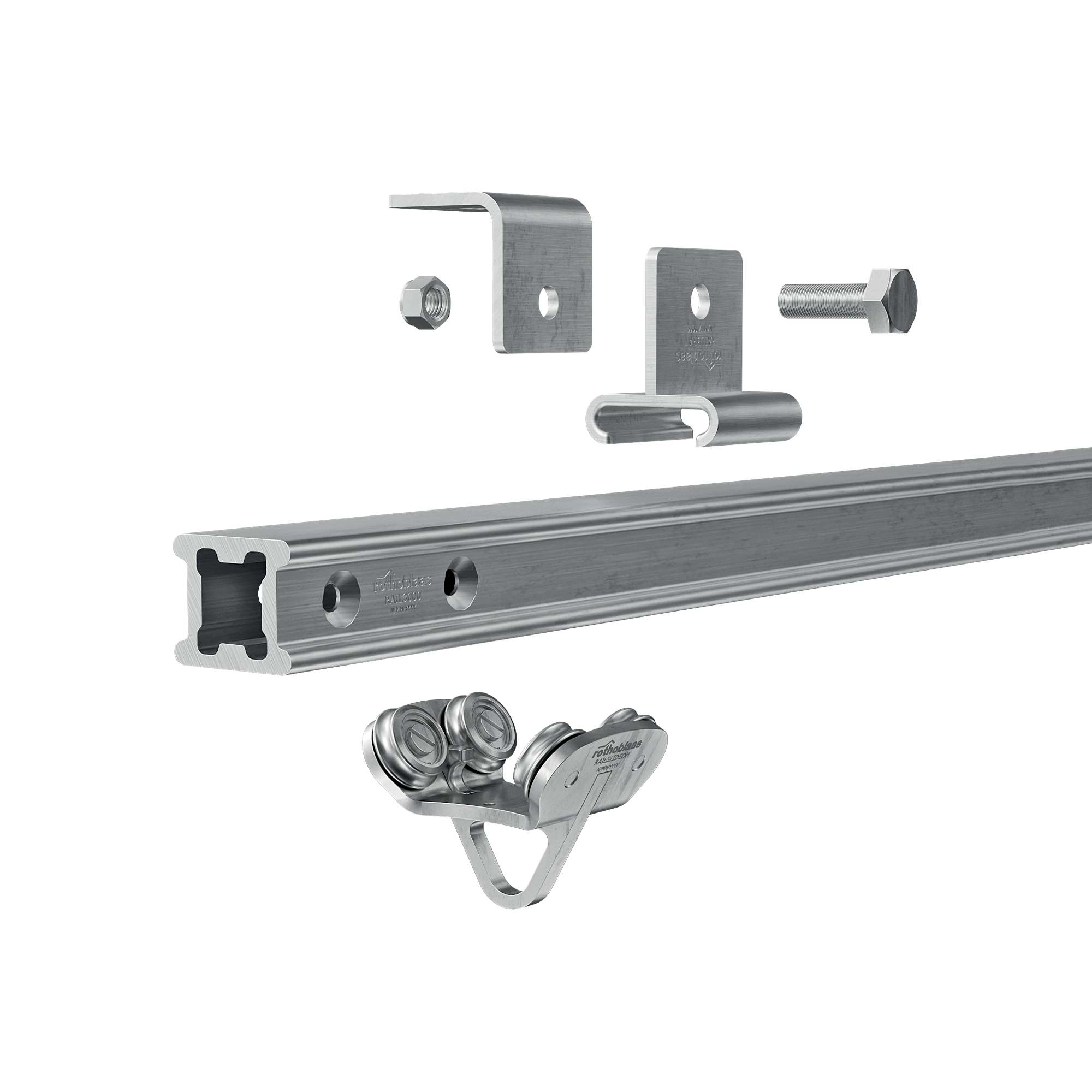

O sistema H-RAIL foi especialmente concebido para ser utilizado com uma unidade corrediça, equipada com quatro rodas, tornando-o ideal para trabalhos em altura, tanto no modo antiqueda como no modo suspenso.

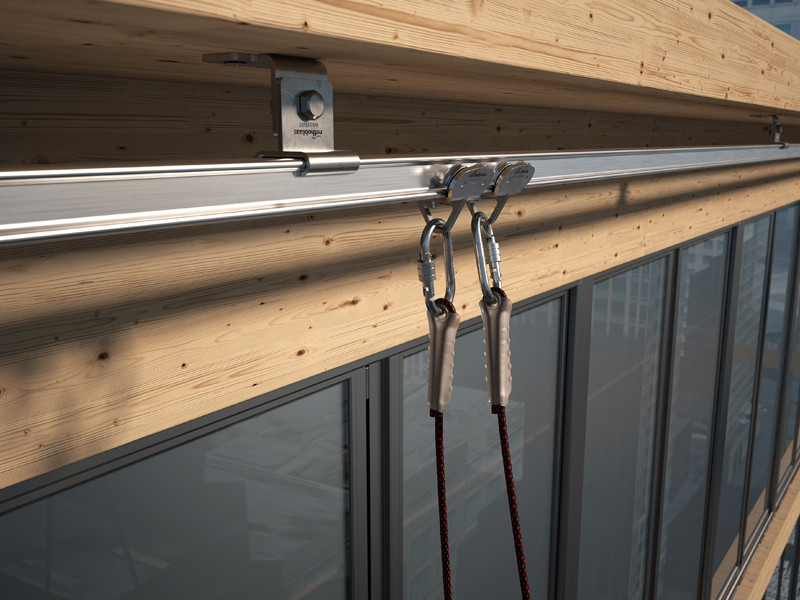

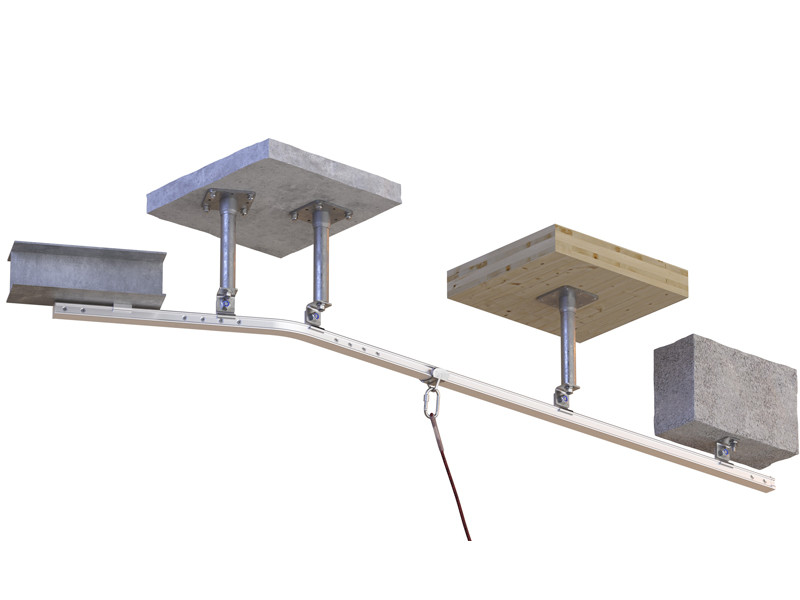

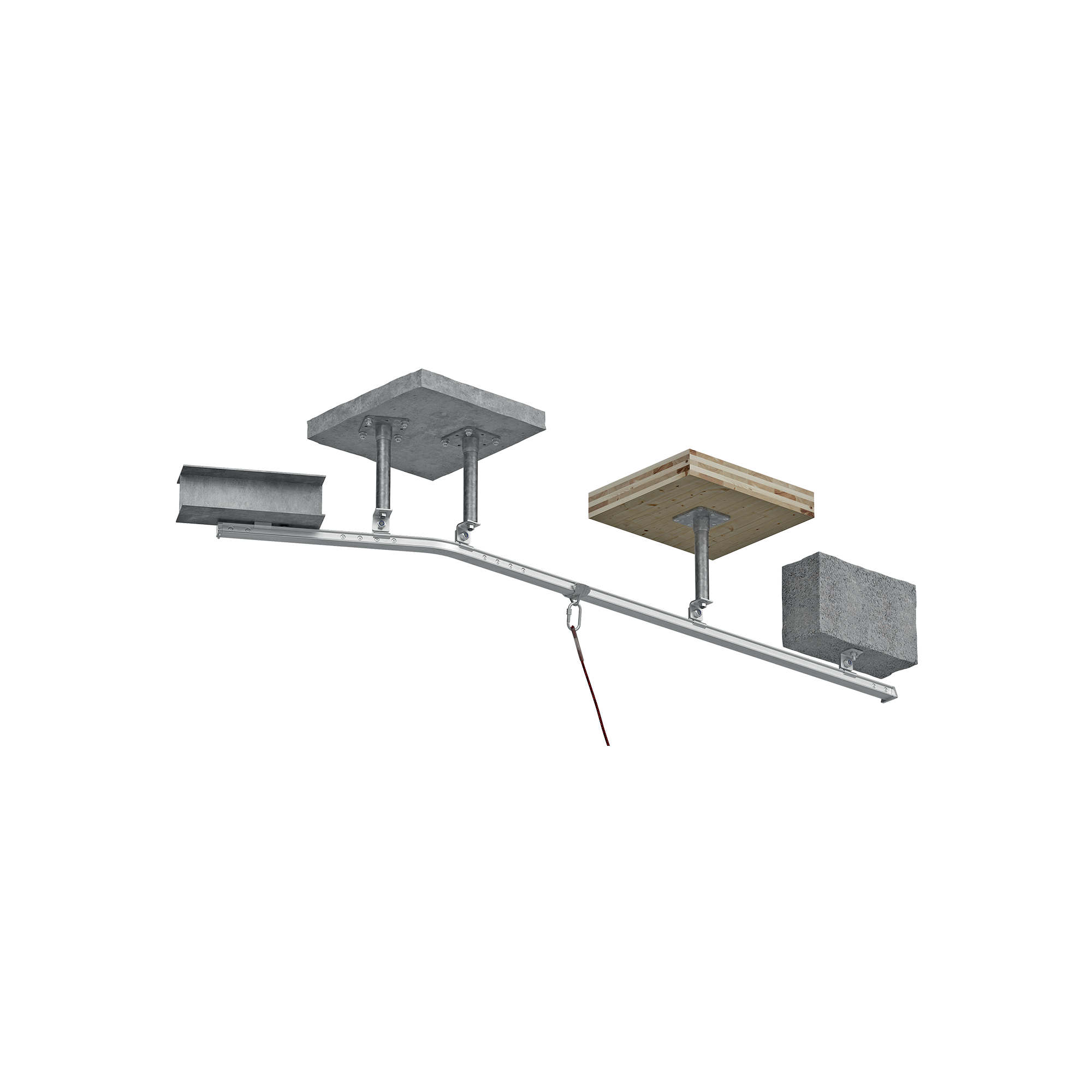

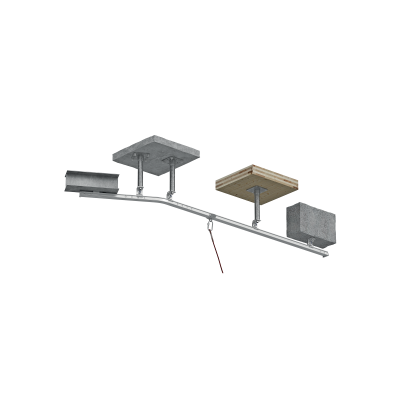

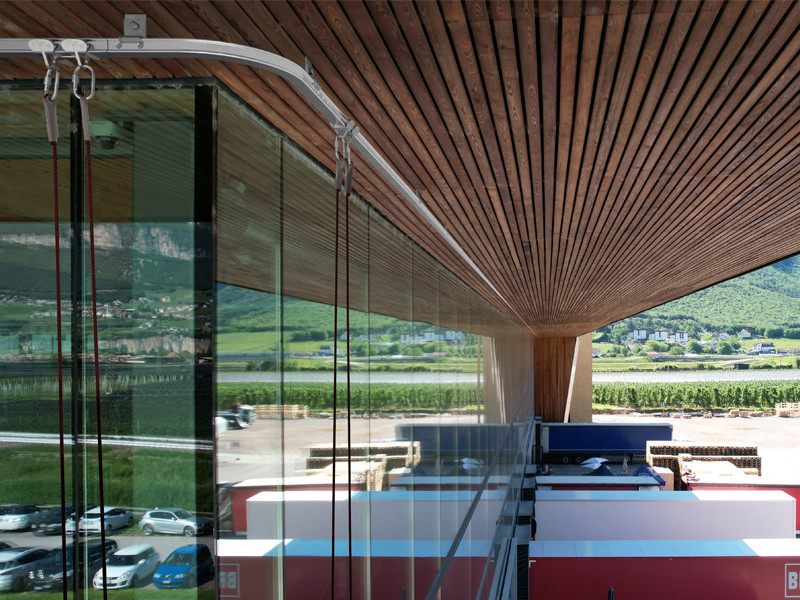

A versatilidade do H-RAIL permite a montagem em diferentes tipos de estruturas, quer sejam de madeira, betão ou aço, adaptando-se perfeitamente a todos os requisitos de instalação. Ao contrário dos outros modelos disponíveis, o H-RAIL OVERHEAD é instalado por baixo da estrutura de suporte, enquanto o H-RAIL ON WALL é instalado na parede e o H-RAIL ON FLOOR na cobertura.
Com um entre-eixo que pode chegar aos 6 metros entre suportes, o processo de montagem do H-RAIL requer apenas alguns pontos de fixação, simplificando a sua instalação.
O que se entende por trabalho em altura
O trabalho em altura é definido como qualquer tipo de atividade laboral com risco de queda de uma altura superior a 2 metros, o que implica a necessidade de garantir a segurança dos operadores contra quedas a cada passo. Muitas vezes, são adotadas soluções que ocupam muito espaço como os cestos suspensos (BMU), para efetuar trabalhos como a manutenção de fachadas, especialmente em grandes edifícios. No entanto, estes cestos requerem grandes espaços e requisitos de instalação, que devem ser tidos em conta desde a fase de conceção do edifício. O H-RAIL oferece uma solução alternativa com um desempenho superior graças à sua simplicidade e leveza.
H-RAIL OVERHEAD da Rothoblaas representa a expressão máxima em segurança para trabalhos em altura e manutenção de coberturas e fachadas. Concebido com o objetivo principal de proporcionar a máxima proteção dos operadores, este sistema de ancoragem inovador oferece uma solução fiável e robusta para qualquer tipo de estrutura. A sua instalação é extremamente simples e não requer intervenções complexas de alvenaria, garantindo uma eficiência de montagem excecional. O design ergonómico e compacto integra-se harmoniosamente na arquitetura circundante, preservando a estética do local.
Fabricado com materiais da mais alta qualidade e resistência, o H-RAIL garante uma proteção duradoura, oferecendo tranquilidade e segurança tanto aos operadores como aos utilizadores das instalações envolvidas. A sua versatilidade e fiabilidade tornam-no a escolha ideal para uma ampla gama de aplicações, desde a manutenção industrial às intervenções em edifícios residenciais, contribuindo para elevar os padrões de segurança e a proteger as vidas de quem trabalha em altura.
Documentação
-
Ficha técnica
-
Declaração de conformidade
-
Normas de segurança, instruções de utilização e instalação
-
File BIM.ifc
-
File BIM.rfa
-
Declaração de colocação e inspecção
-
Manual de instalação
CARRIL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILC90 | 90° curved rail | EN AW 6063 (T6) | 475 | 41 | 475 | 1 |
| RAILC120 | 120° curved rail | EN AW 6063 (T6) | 336 | 41 | 538 | 1 |
| RAILC135 | 135° curved rail | EN AW 6063 (T6) | 257 | 41 | 536 | 1 |
| RAILC150 | 150° curved rail | EN AW 6063 (T6) | 178 | 41 | 512 | 1 |
SUPORTE
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs | |
|---|---|---|---|---|---|---|---|
| RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRATA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT90 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRAT90A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT12A4 |
New
|
rail bracket | - | 60 | 63 | 60 | 1 |
| RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT16A4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
| RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 | |
| RAILBRATWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
| RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 | |
| RAILBRASA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
| RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 | |
| RAILBRAWA4 |
New
|
rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINAL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs | |
|---|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 | |
| RAILENDA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 | |
| RAILENDOPENA4 |
New
|
rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
LIGAÇÃO
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
DISPOSITIVO DESLIZANTE
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs | |
|---|---|---|---|---|---|---|---|
| RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 | |
| RAILSLIDEA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
| RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 | |
| RAILSLIDEOHA4 |
New
|
sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
TOOL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FIXAÇÃO
| CÓDIGO | descrição | material | pçs | |
|---|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 | |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 | |
| RAILSCREWA4 |
New
|
DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
| CÓDIGO | descrição | pçs |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
