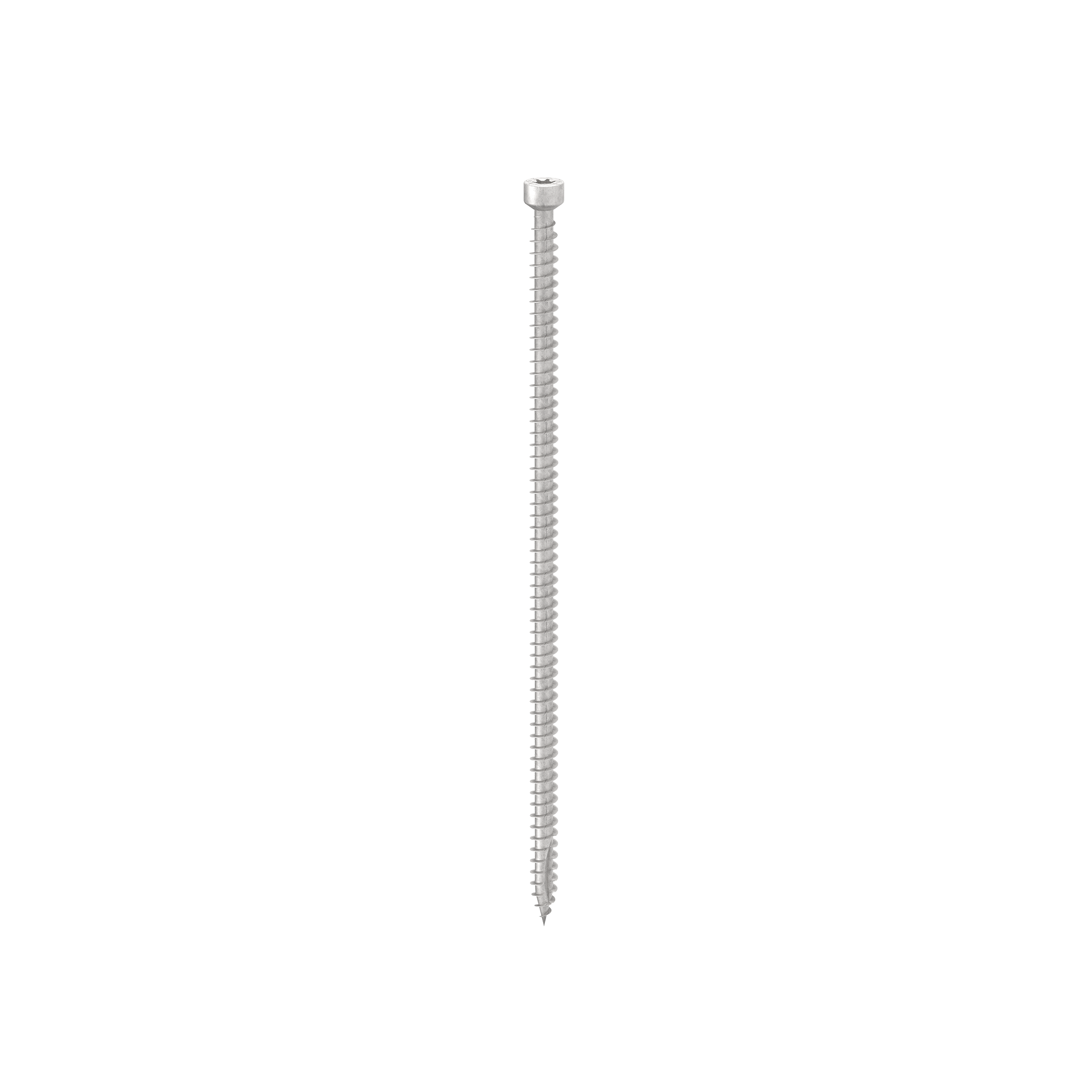

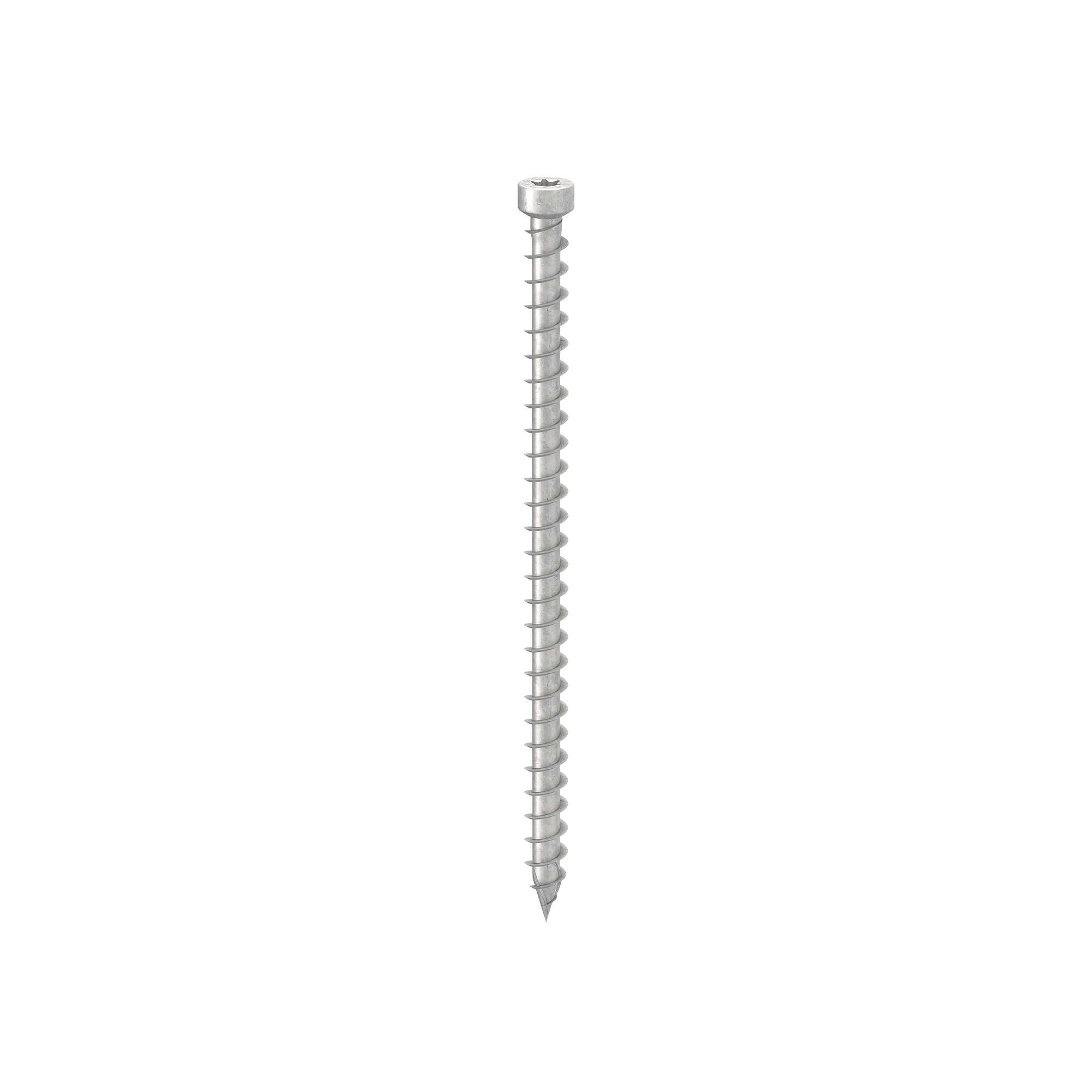

CONECTOR TOTALMENTE ROSCADO DE CABEÇA CILÍNDRICA
VGZ EVO
VGZ EVO é o parafuso para madeira com rosca total para usos estruturais. É o conector ideal para aplicações com essências contendo taninos ou tratados com agentes impregnantes ou outros processos químicos e garante excelente desempenho de tração.
Parafuso para madeira VGZ EVO, garantia de qualidade e durabilidade para estruturas expostas a agentes atmosféricos.

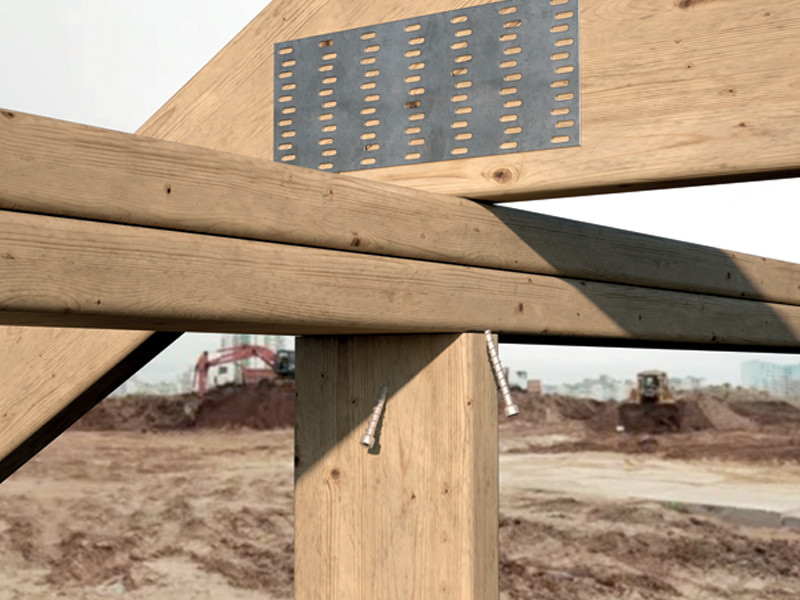

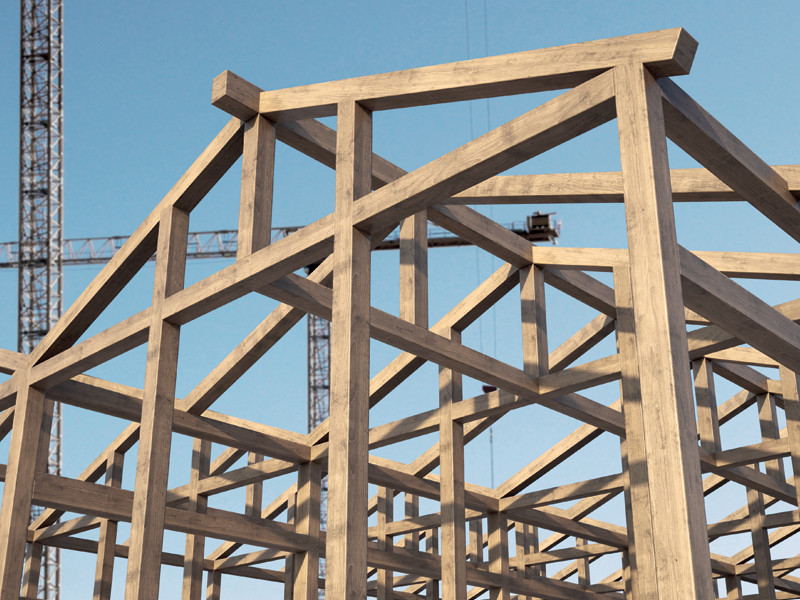

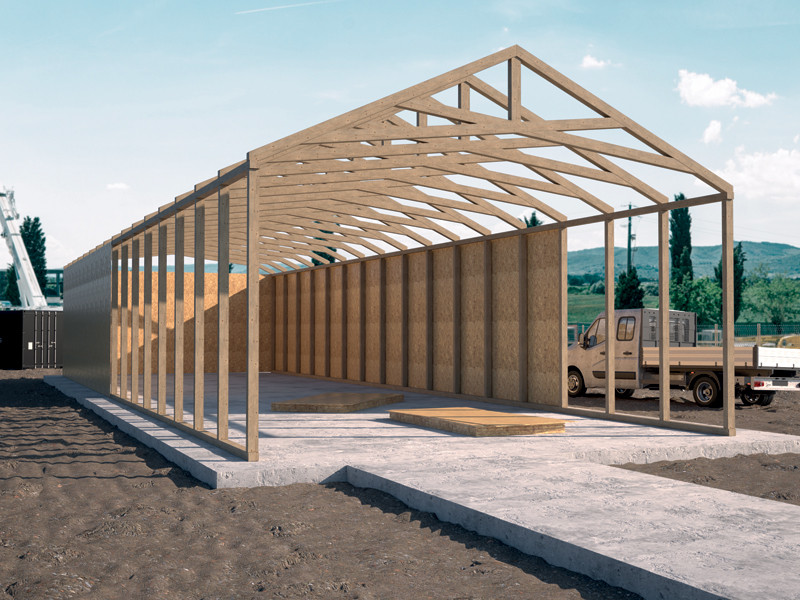

O parafuso VGZ EVO é homologado para aplicações estruturais solicitadas em qualquer direção em relação à fibra (α = 0° - 90°). É o conector ideal para a realização de estruturas no exterior e para a fixação de madeiras agressivas que contenham taninos, como o castanheiro e o carvalho. A roscagem profunda e aço de alta resistência (fy,k = 1000 N/mm2) garantem um grande desempenho à tração.

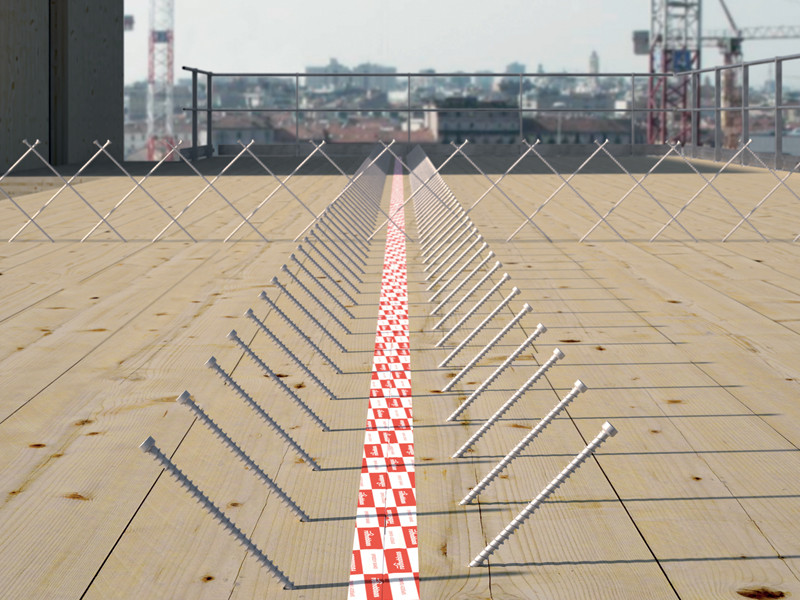

Os valores são testados, certificados e calculados também para CLT e madeiras de alta densidade como o microlamelar LVL. As distâncias mínimas entre um conector e o sucessivo são reduzidas. Em aço ao carbono, o parafuso para madeira VGZ EVO é caracterizado pelo revestimento C4 EVO multicamada de 20 μm com tratamento superficial à base de resina epóxida e flocos de alumínio demonstrou a ausência de ferrugem após 1440 horas de exposição em névoa salina, de acordo com a ISO 9227.

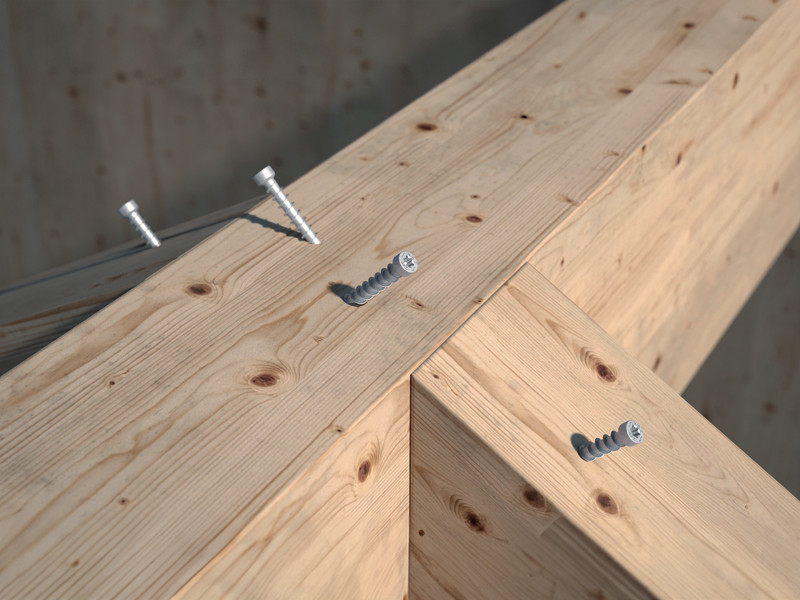

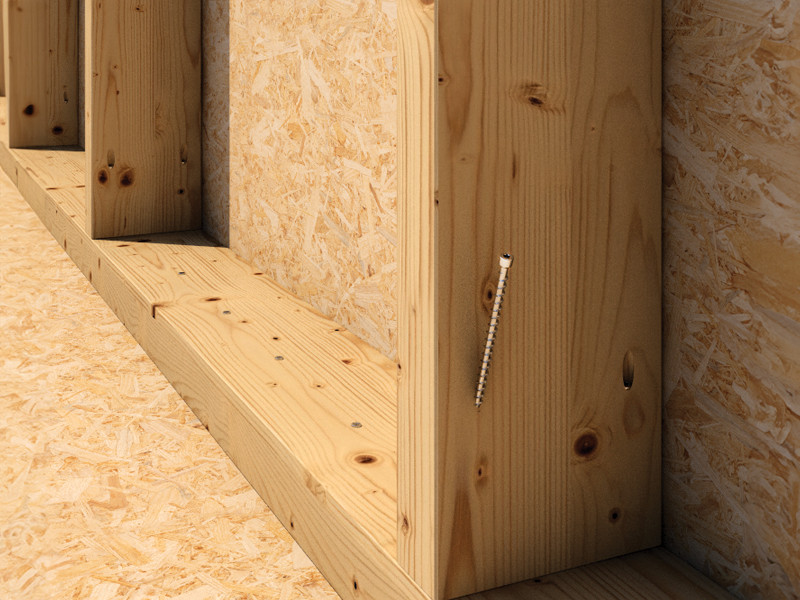

O VGZ EVO é o parafuso ideal para uso em painéis de madeira, madeira maciça, madeira lamelada, madeiras de alta densidade, madeiras agressivas e madeiras tratadas quimicamente. Classes de serviço 1, 2 e 3.
Características
FOCUS | classe de corrosividade C4 |
---|---|
CABEÇA | cilíndrica de embutir |
DIÂMETRO | 5,3 | 5,6 | 7,0 | 9,0 mm |
COMPRIMENTO | de 80 a 360 mm |
Documentação
Ficha técnica | |
---|---|
Guia De Distâncias Mínimas | |
Ficha técnica USA | |
Ficha técnica JAPAN | |
ICC-ES Evaluation report | |
Certificado ETA | |
Declaração de desempenho (DOP) | Descarregue |
File CAD | |
File BIM.ifc | |
File BIM.rfa |
VGZ EVO
CÓDIGO | d₁
[mm]
|
L
[mm]
|
TX | pçs |
---|---|---|---|---|
VGZEVO580 | 5.3 | 80 | TX25 | 50 |
VGZEVO5100 | 5.3 | 100 | TX25 | 50 |
VGZEVO5120 | 5.3 | 120 | TX25 | 50 |
VGZEVO5140 | 5.6 | 140 | TX25 | 50 |
VGZEVO5150 | 5.6 | 150 | TX25 | 50 |
VGZEVO5160 | 5.6 | 160 | TX25 | 50 |
VGZEVO780 | 7 | 80 | TX30 | 50 |
VGZEVO7100 | 7 | 100 | TX30 | 50 |
VGZEVO7120 | 7 | 120 | TX30 | 50 |
VGZEVO7140 | 7 | 140 | TX30 | 50 |
VGZEVO7160 | 7 | 160 | TX30 | 50 |
VGZEVO7180 | 7 | 180 | TX30 | 50 |
VGZEVO7200 | 7 | 200 | TX30 | 50 |
VGZEVO7220 | 7 | 220 | TX30 | 50 |
VGZEVO7240 | 7 | 240 | TX30 | 50 |
VGZEVO7260 | 7 | 260 | TX30 | 50 |
VGZEVO7280 | 7 | 280 | TX30 | 50 |
VGZEVO7300 | 7 | 300 | TX30 | 50 |
VGZEVO7340 | 7 | 340 | TX30 | 50 |
VGZEVO7380 | 7 | 380 | TX30 | 50 |
VGZEVO9160 | 9 | 160 | TX40 | 50 |
VGZEVO9180 | 9 | 180 | TX40 | 50 |
VGZEVO9200 | 9 | 200 | TX40 | 50 |
VGZEVO9220 | 9 | 220 | TX40 | 50 |
VGZEVO9240 | 9 | 240 | TX40 | 50 |
VGZEVO9260 | 9 | 260 | TX40 | 50 |
VGZEVO9280 | 9 | 280 | TX40 | 50 |
VGZEVO9300 | 9 | 300 | TX40 | 50 |
VGZEVO9320 | 9 | 320 | TX40 | 25 |
VGZEVO9340 | 9 | 340 | TX40 | 25 |
VGZEVO9360 | 9 | 360 | TX40 | 25 |
VGZEVO9380 | 9 | 380 | TX40 | 25 |
VGZEVO9400 | 9 | 400 | TX40 | 25 |
VGZEVO9440 | 9 | 440 | TX40 | 25 |
VGZEVO9480 | 9 | 480 | TX40 | 25 |
VGZEVO9520 | 9 | 520 | TX40 | 25 |
VGZEVO11250 | 11 | 250 | TX50 | 25 |
VGZEVO11300 | 11 | 300 | TX50 | 25 |
VGZEVO11350 | 11 | 350 | TX50 | 25 |
VGZEVO11400 | 11 | 400 | TX50 | 25 |
VGZEVO11450 | 11 | 450 | TX50 | 25 |
VGZEVO11500 | 11 | 500 | TX50 | 25 |
VGZEVO11550 | 11 | 550 | TX50 | 25 |
VGZEVO11600 | 11 | 600 | TX50 | 25 |
