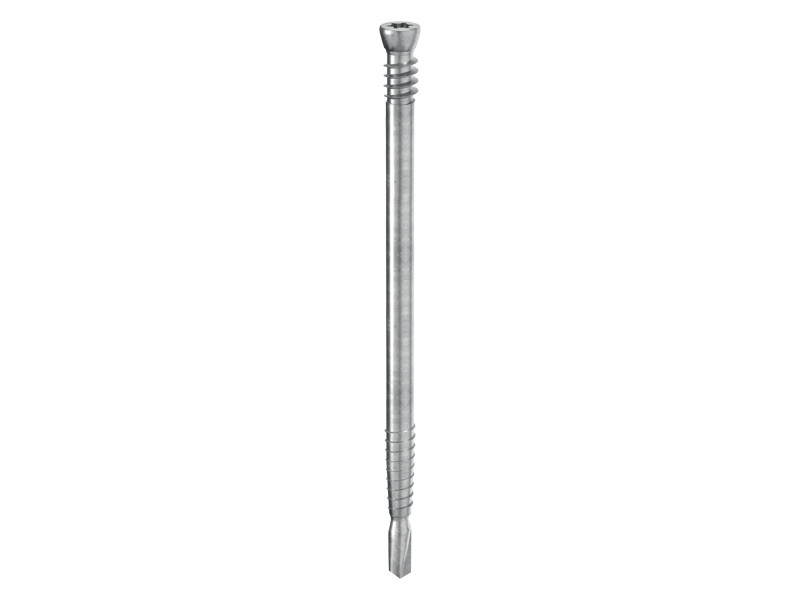

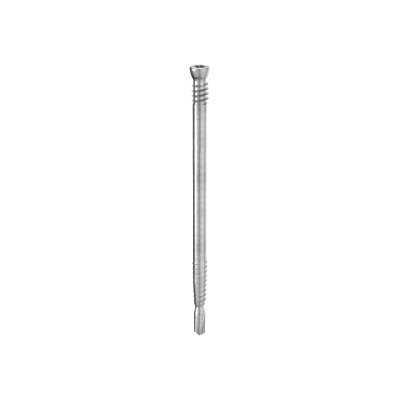

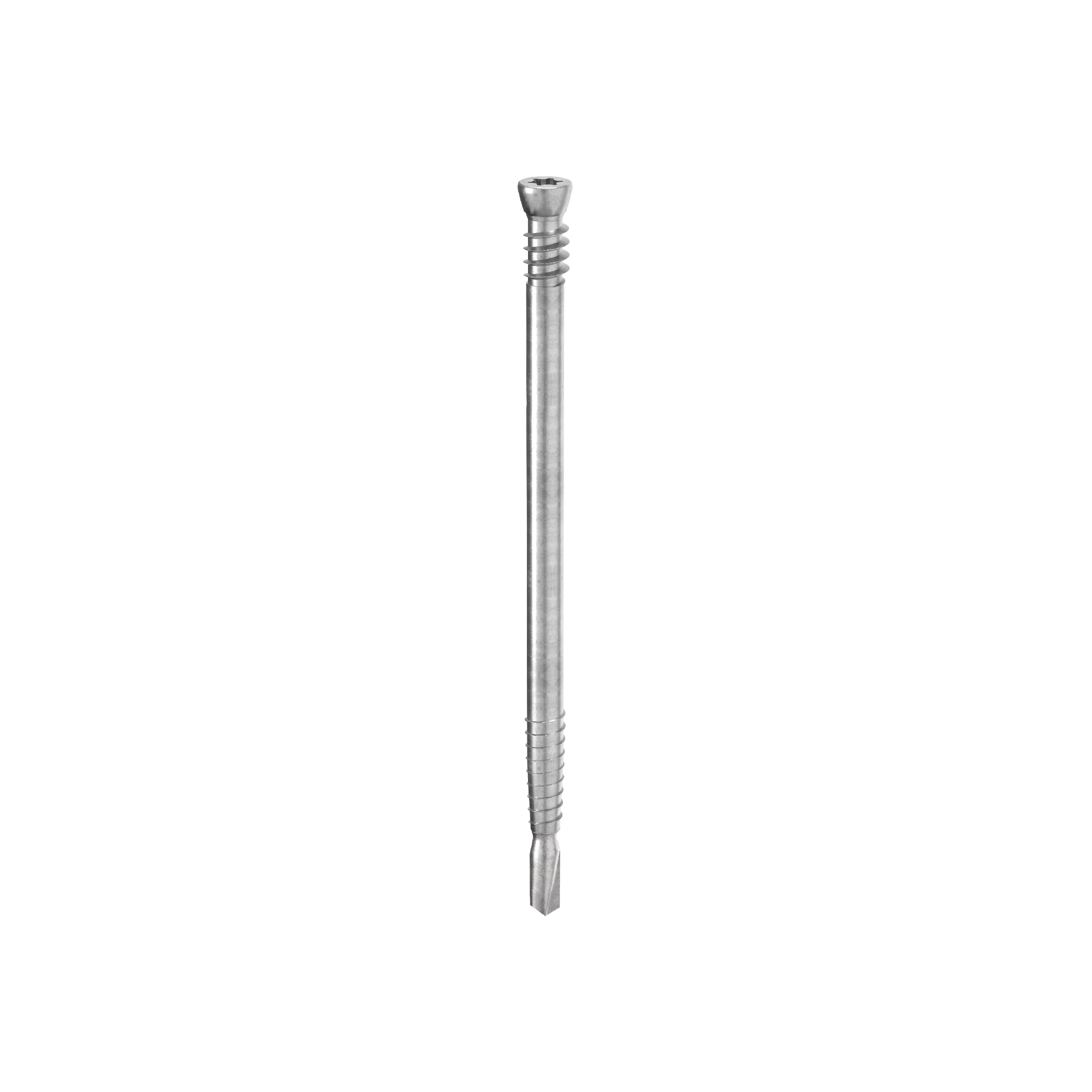

CAVILHA AUTO-PERFURANTE
SBD

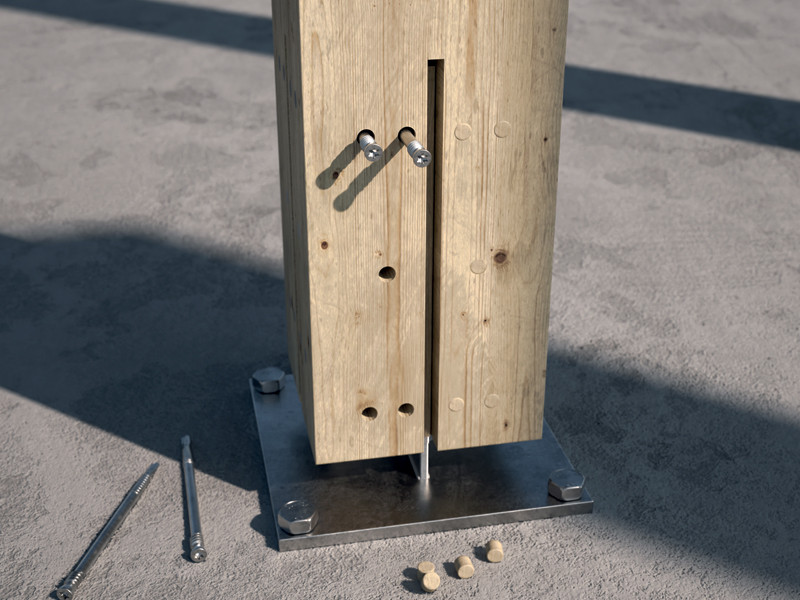

SBD é o sistema autoperfurante para ligações ocultas madeira-aço e madeira-alumínio.
A cabeça cilíndrica oculta garante um rendimento estético ideal e de resistência ao fogo.

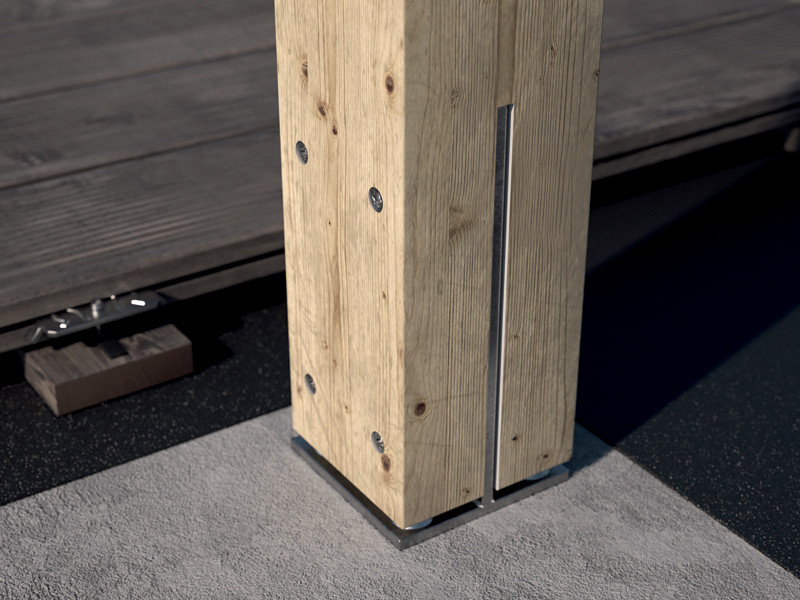

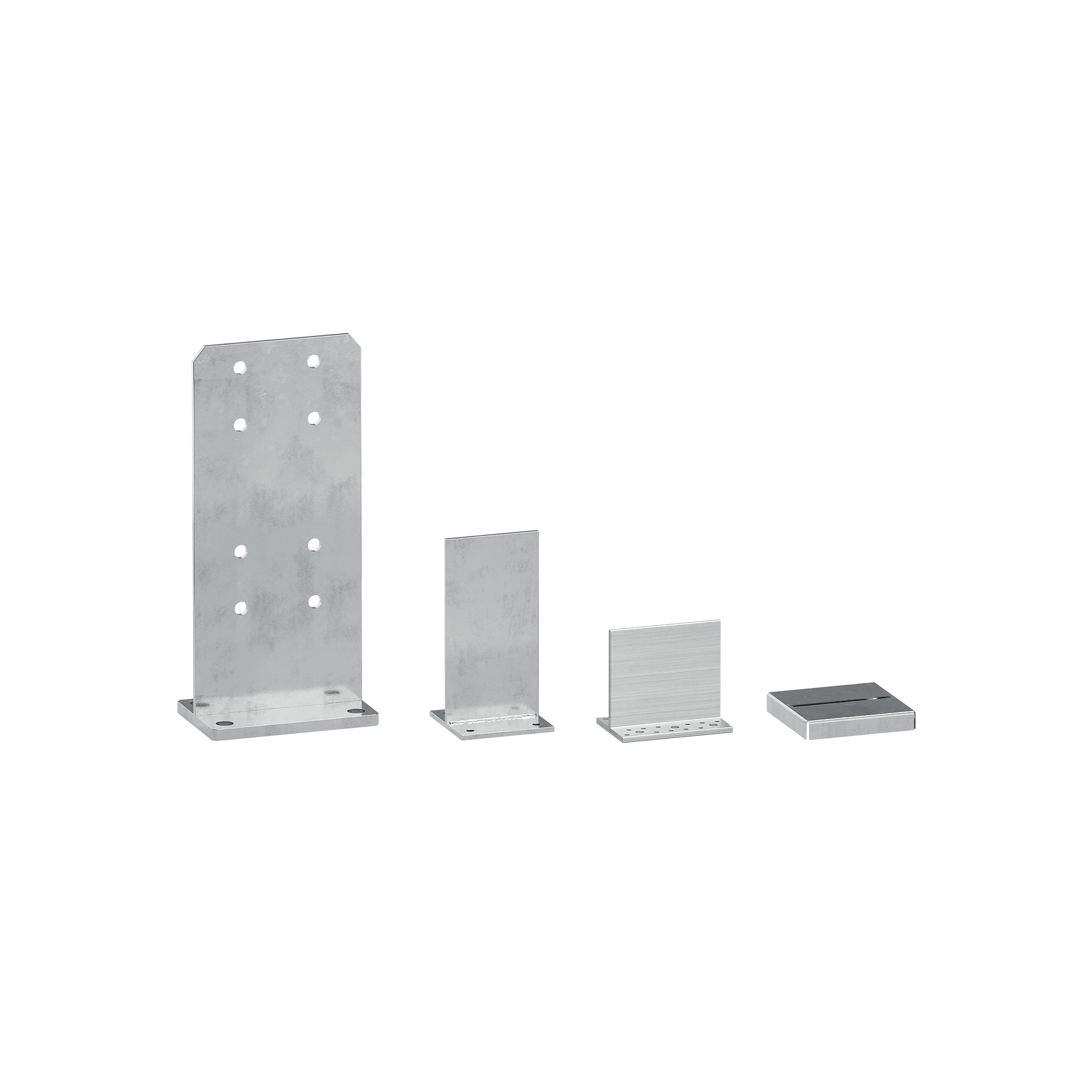

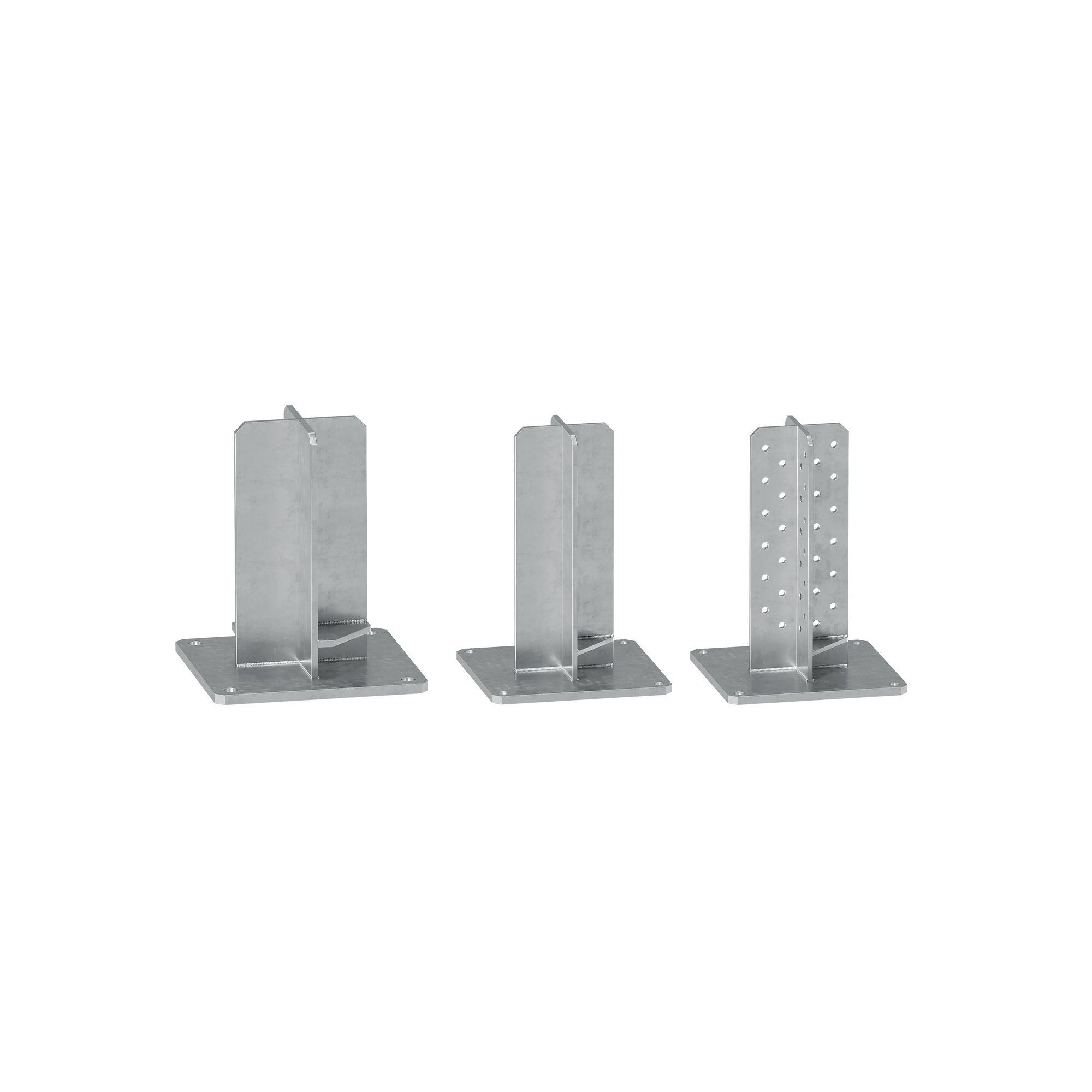

Certificado, testado e calculado também para a fixação de chapas padrão Rothoblaas como os porta-pilares TYP X ou F70.
Video
Descubra a eficácia de SBD, o pino autoperfurante para juntas ocultas madeira-metal.

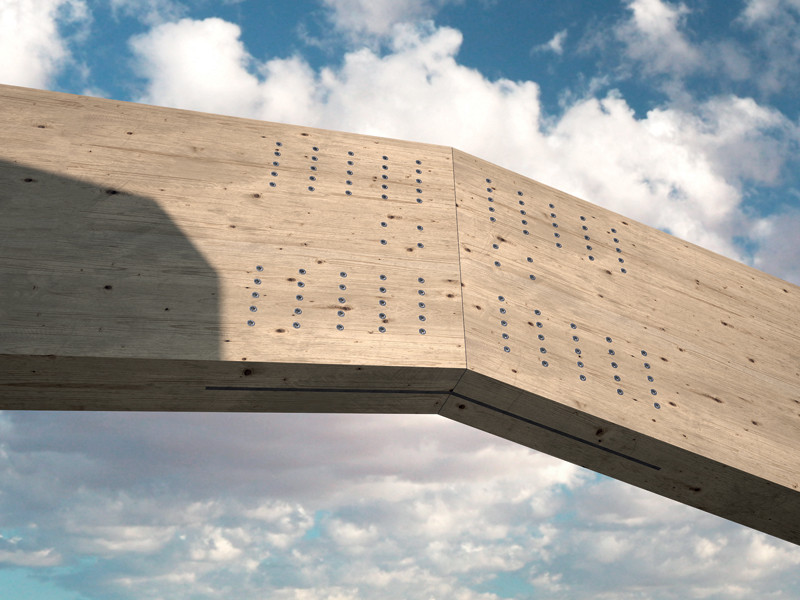

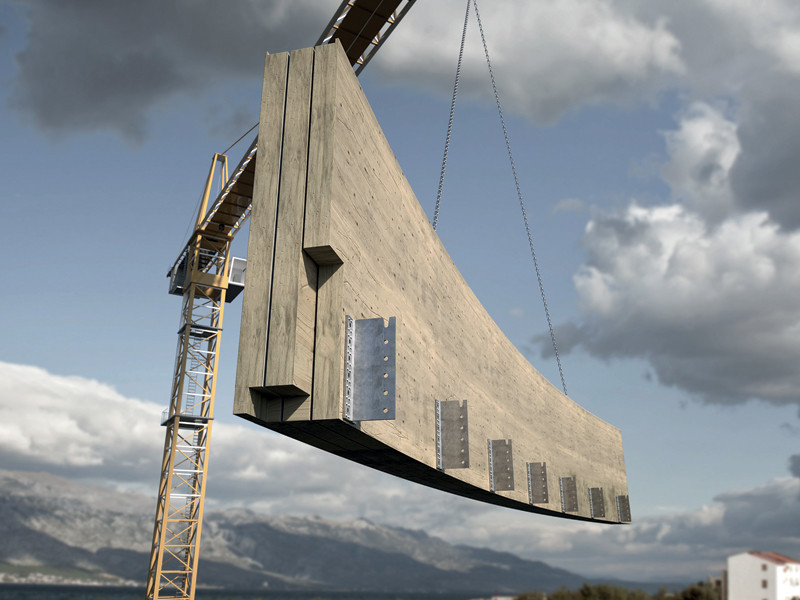

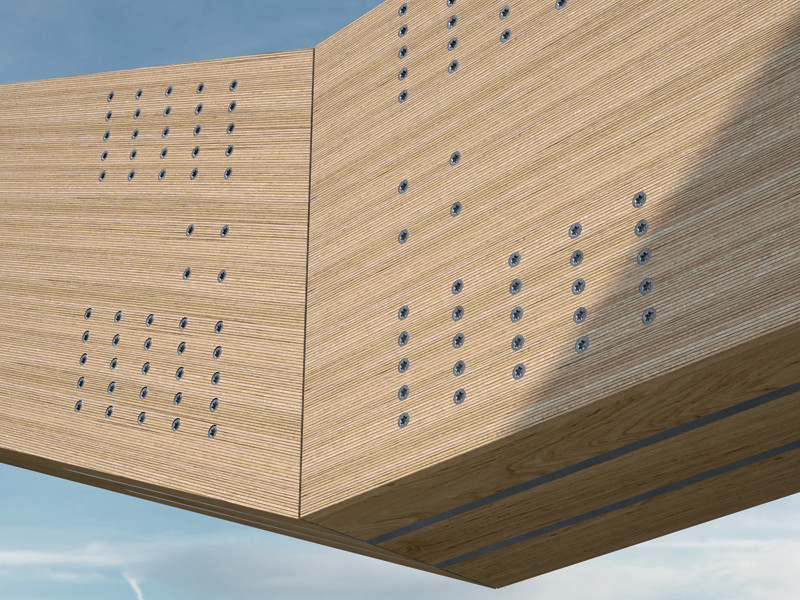

O pino SBDideal para a ligação de vigas de cabeça e realizar vigas contínuas com o restabelecimento das forças de corte e momento.
A ponta auto-perfurante madeira-metal com especial geometria reduz a possibilidade de eventuais ruturas em fase de aparafusamento.
O diâmetro de 7,5 mm garante resistências ao corte 15% superiores e permite otimizar o número de fixações.
A rosca junto à ponta facilita o atarraxamento; a rosca abaixo da cabeça, de comprimento superior, permite um fecho rápido e de precisão da junta.
O diâmetro reduzido do pino garante ligações com uma elevada rigidez. É utilizável com o aparafusador de 600-1500 rpm.
Em aço ao carbono com eletrogalvanização, é utilizável em aço e alumínio. Classes de serviço 1 e 2.
Documentação
| Ficha técnica | |
|---|---|
| SBD Ficha técnica 2022 | |
| Ficha técnica CANADA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
SBD L ≥ 95 mm
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
TX | pçs |
|---|---|---|---|---|---|
| SBD7595 | - | 7.5 | 95 | TX40 | 50 |
| SBD75115 | - | 7.5 | 115 | TX40 | 50 |
| SBD75135 | - | 7.5 | 135 | TX40 | 50 |
| SBD75155 | - | 7.5 | 155 | TX40 | 50 |
| SBD75175 | - | 7.5 | 175 | TX40 | 50 |
| SBD75195 | - | 7.5 | 195 | TX40 | 50 |
| SBD75215 | - | 7.5 | 215 | TX40 | 50 |
| SBD75235 | - | 7.5 | 235 | TX40 | 50 |
SBD L ≤ 75 mm
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
TX | pçs |
|---|---|---|---|---|---|
| SBD7555 | - | 7.5 | 55 | TX40 | 50 |
| SBD7575 | - | 7.5 | 75 | TX40 | 50 |
