PORTA-PILARES EM TUBO PARA IMERGIR

P10 - P20

Os porta-pilares P10 e P20 são embutidos no betão, permitindo espaçar o pilar a mais de 300 mm do solo, em conformidade com a norma DIN 68800, garantindo uma elevada durabilidade da madeira.

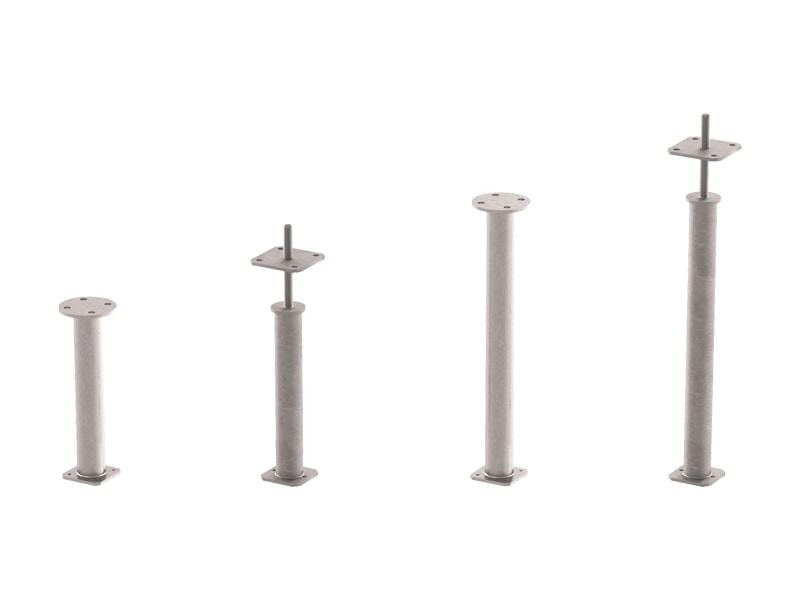

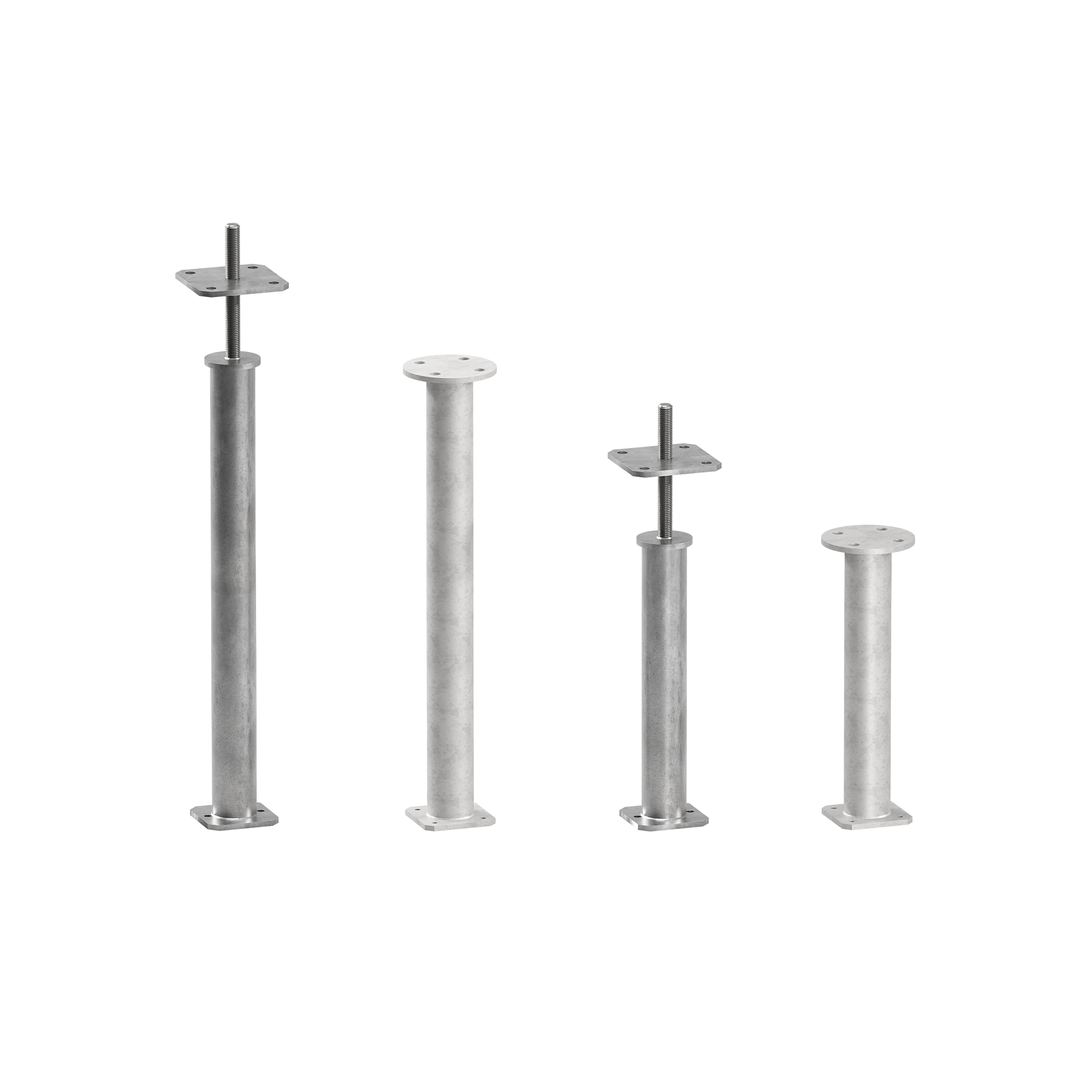

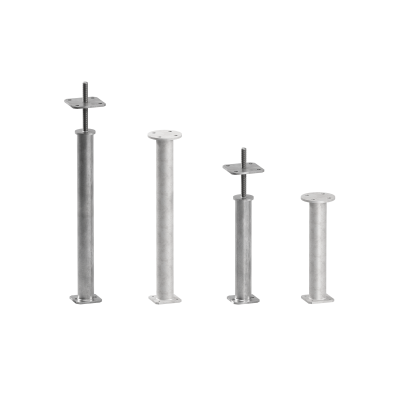

P10 e P20, porta-pilares ocultos para embutir no betão.

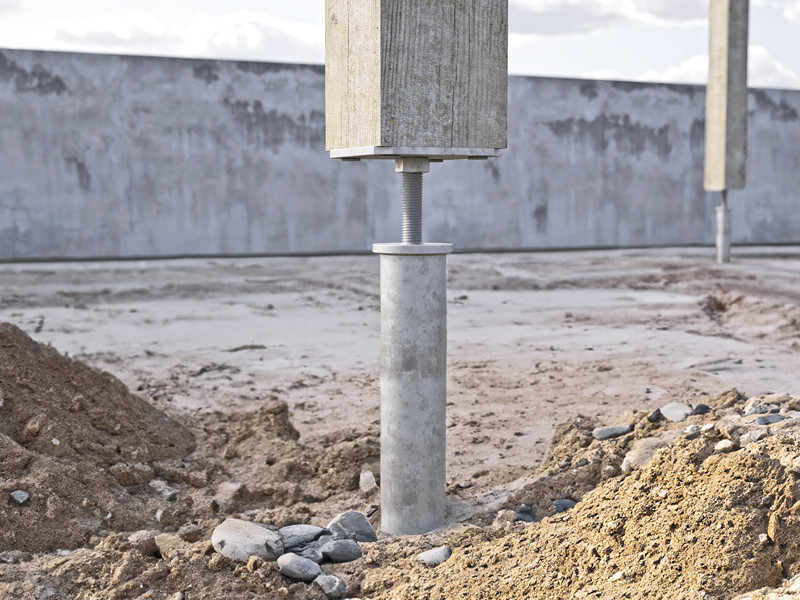

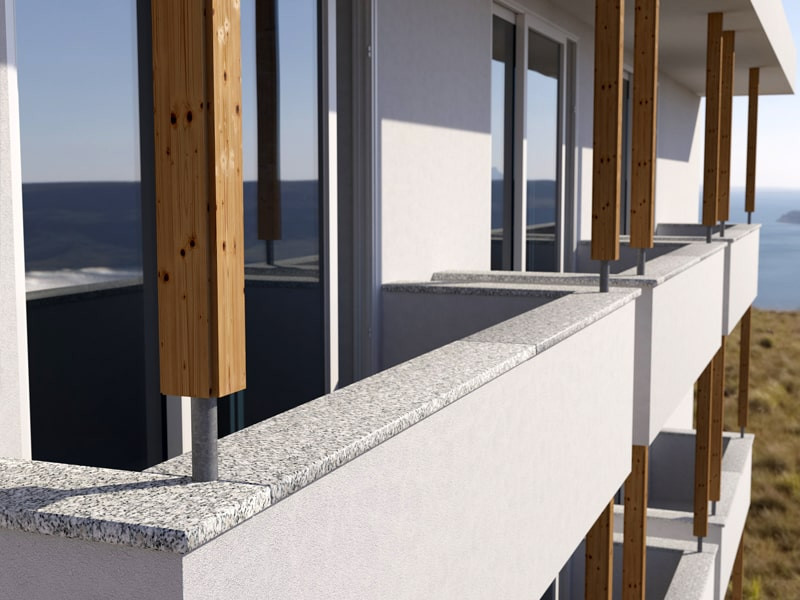

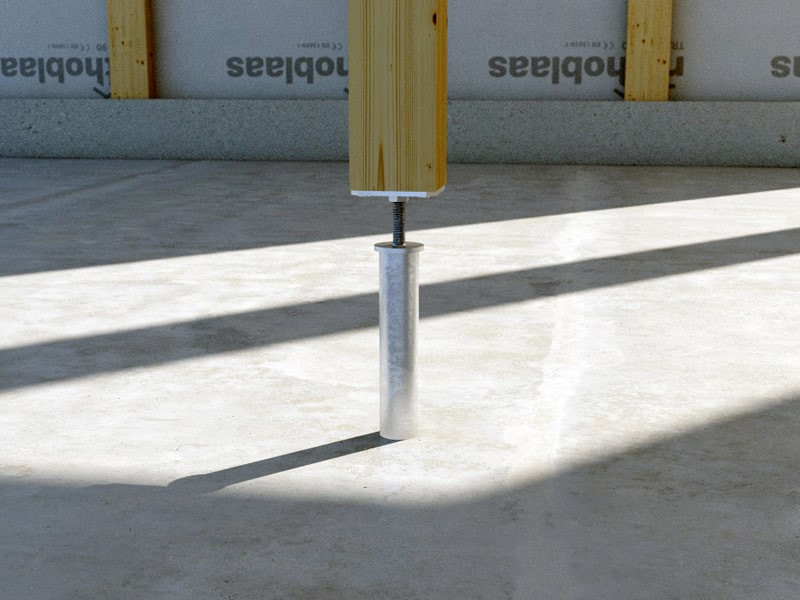

Os porta-pilares P10 e P20 são ideais para realizar ligações ocultas de elevada durabilidade de pilares de madeira no exterior.

O modelo P20 pode ser regulada em altura de acordo com as necessidades. Nas versões com 500 mm de altura garante uma distância entre o solo e a cabeça do pilar superior a 300 mm.

Em aço carbónico com zincagem a quente (P10) e zincagem Dac Coat (P20), são ideais para a realização de ligações no exterior com madeira maciça e lamelada, CLT e LVL. Adequado para classes de serviço 1, 2 e 3.

Documentação

Ficha técnica
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD

P10

CÓDIGO Ø
[mm]
H
[mm]
s
[mm]
pçs
P10300 Ø100 312 6 1
P10500 Ø100 512 6 1

P20

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
P20300 100 100 312 8 1
P20500 100 100 512 8 1

Specifications

P10

Fornecimento e colocação de porta-pilar em tubo para imergir com zincagem a quente, tipo P10.
Marcação CE em conformidade com ETA 10/0422

Campos de emprego:

-Ligações para pilares de madeira, classes de serviço 1, 2 e 3

Material:

-Aço carbónico com zincagem a quente

Geometria:

Angular:

  • H (mm) = :
  • Chapa da base (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.

P20

Fornecimento e colocação de porta-pilar em tubo para imergir com zincagem a quente, tipo P20.
Marcação CE em conformidade com ETA 10/0422

Campos de emprego:

-Ligações para pilares de madeira, classes de serviço 1, 2 e 3

Material:

-Aço carbónico com zincagem a quente

Geometria:

Angular:

  • H (mm) = :
  • Chapa da base (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
