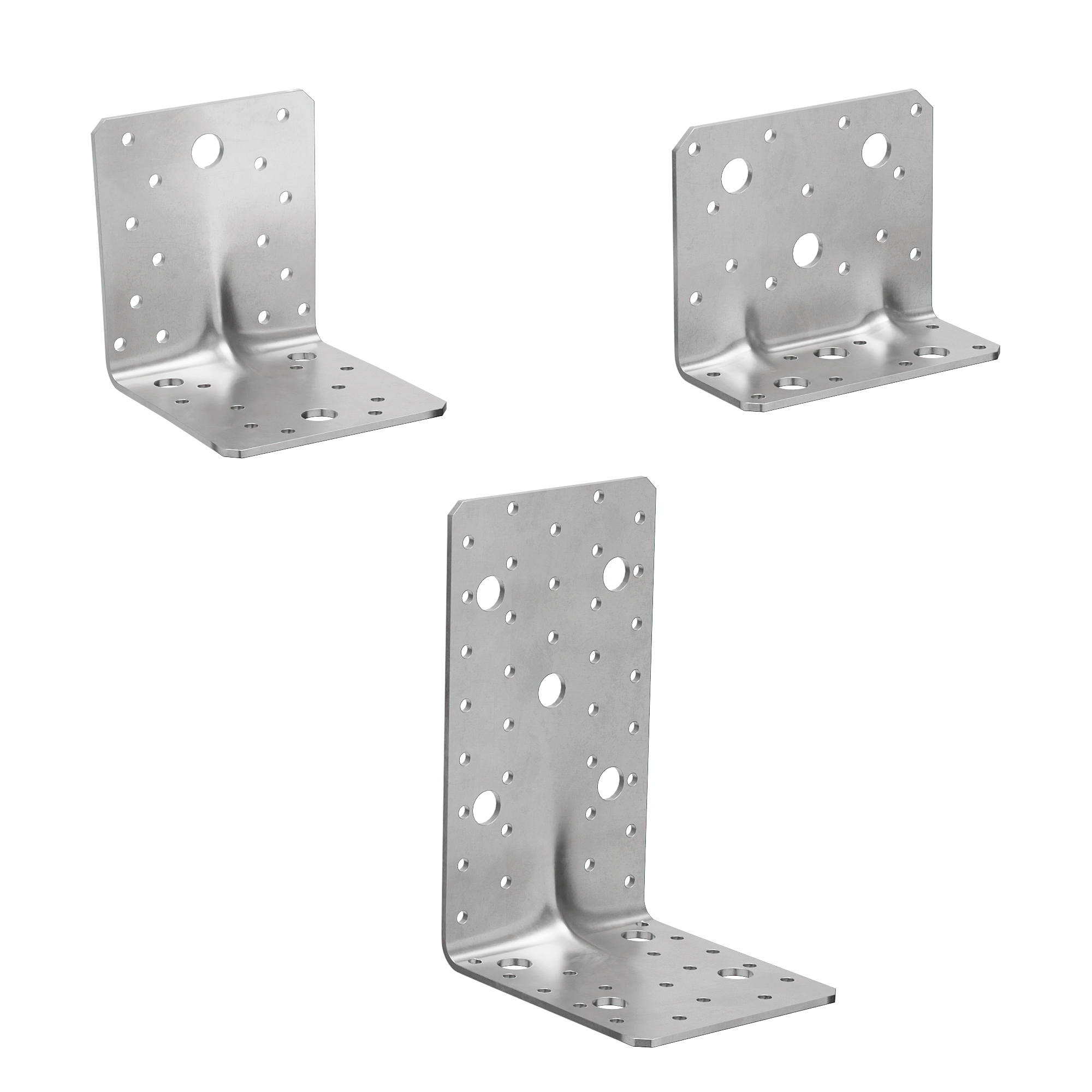

ANGULARES PARA EDIFÍCIOS
WBR
Os angulares para madeira WBR são ideais para ligações estruturais que requerem resistências ao corte, tração ou viragem.

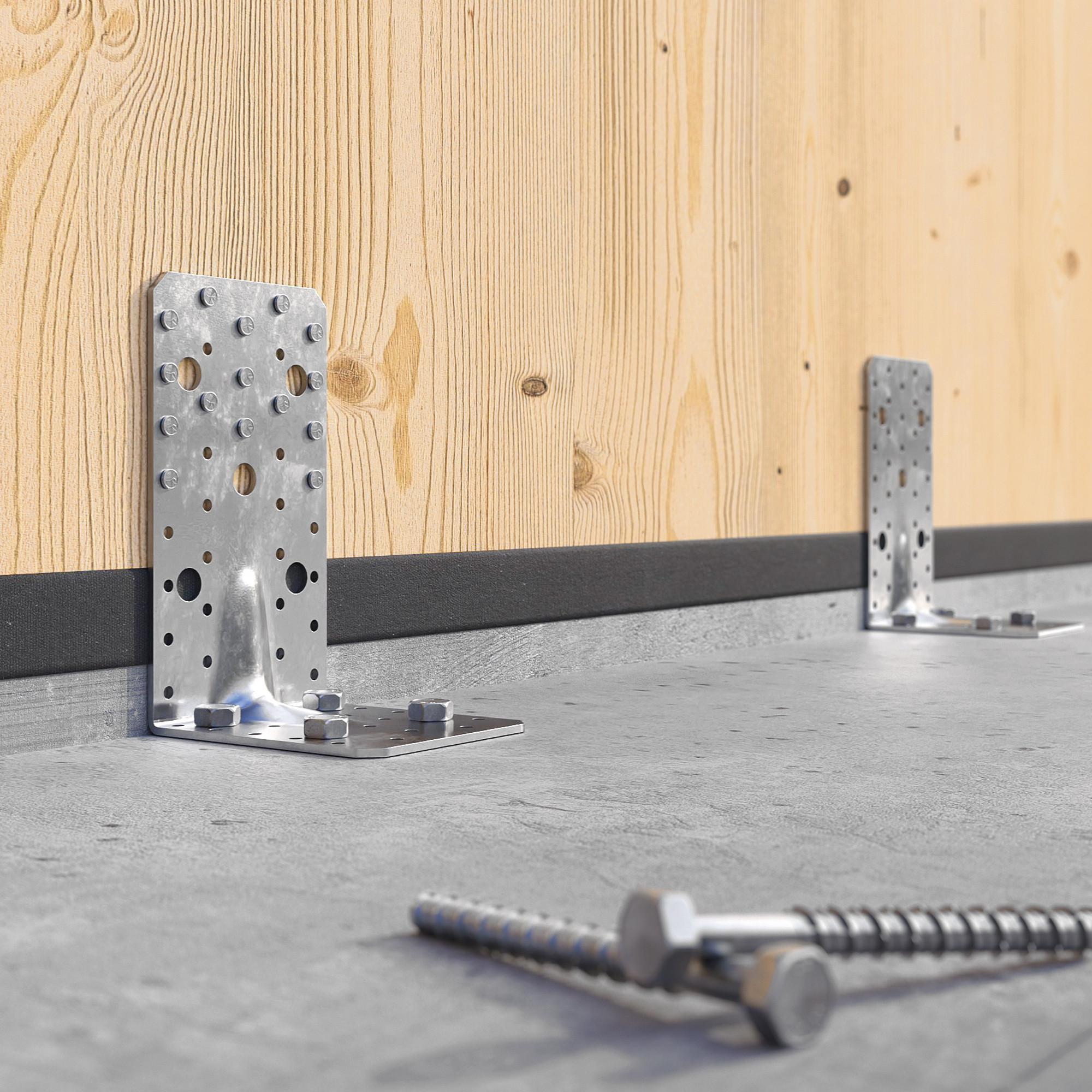

Disponível em várias medidas, permitem satisfazer toda e qualquer exigência de aplicação. Graças aos numerosos furos e às suas disposições, é apropriado para a utilização quer sobre madeira quer sobre betão.
WBR, os angulares simples e versáteis para madeira e betão.

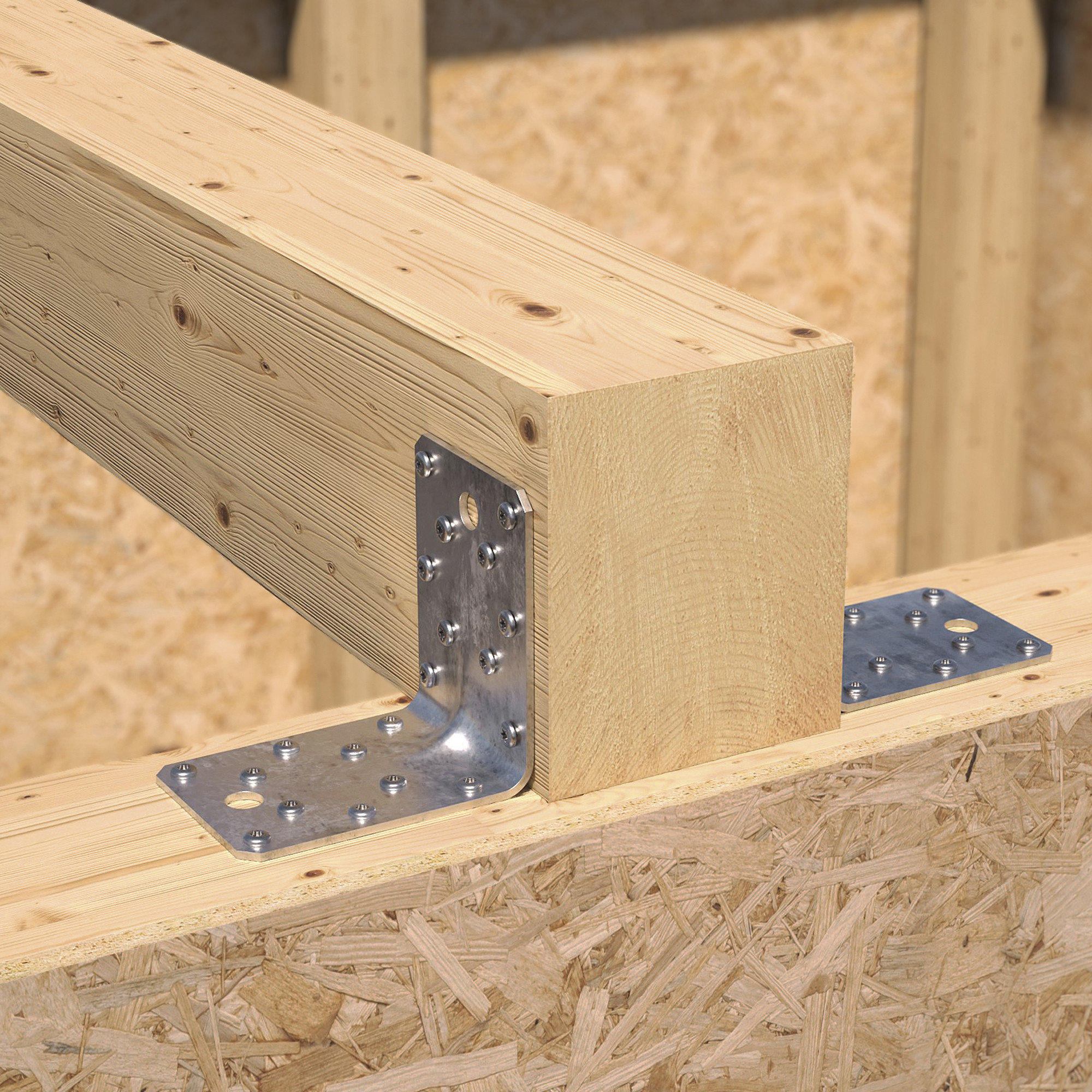

As chapas tridimensionais furadas em aço carbónico eletrogalvanizado são ideais para realizar ligações madeira-betão e madeira-madeira e são adequadas para utilização em madeira maciça e lamelada, CLT, LVL, estruturas de armação (platform frame) e painéis à base de madeira. A idoneidade ao uso e à segurança são garantidas pela marcação CE segundo ETA. Valores certificados com base em ensaios de produto.
Documentação
Ficha técnica | |
---|---|
Declaração de desempenho (DOP) | Descarregue |
File CAD |
WBR 70-90-100
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
---|---|---|---|---|
WBR070 | 55 | 70 | 70 | 100 |
WBR090 | 65 | 90 | 90 | 100 |
WBR100 | 90 | 100 | 100 | 50 |
WBR 90110-170
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
---|---|---|---|---|
WBR90110 | 110 | 50 | 90 | 50 |
WBR170 | 95 | 114 | 174 | 25 |
WBR THIN 70-90-100
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
---|---|---|---|---|---|
WBR07015 | 55 | 70 | 70 | 1.5 | 100 |
WBR09015 | 65 | 90 | 90 | 1.5 | 100 |
WBR10020 | 90 | 100 | 100 | 2 | 50 |
Specifications
WBR 70
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR 70.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR 90
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR 90.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR 100
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR 100.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR THIN 70
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR THIN 70.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR THIN 90
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR THIN 90.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR THIN 100
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR THIN 100.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
WBR 170
Fornecimento e colocação de angular standard com reforço para estrutura de madeira, tipo WBR 170.
Marcação CE em conformidade com ETA
Campos de emprego:
- Ligações madeira-madeira e madeira-betão
Material:
- Chapa tridimensional furada de aço carbónico eletrogalvanizado
Geometria:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
