ANGULAR AVANÇADO DE ELEVADA TOLERÂNCIA

TITAN DIVE

Coming Soon 2025

O problema da tolerância na colocação de paredes de madeira sobre lancis de betão pertence agora ao passado graças ao sistema TITAN DIVE.

O componente com tubos corrugados é, de facto, preparado no momento do jato de betão e garante uma grande tolerância na fase de fixação das paredes através do angular.

CARACTERÍSTICAS

O TITAN DIVE foi criado precisamente para resolver o problema das tolerâncias. Enquanto na construção tradicional estes valores são da ordem dos centímetros, na construção em madeira são da ordem dos milímetros. Pode, portanto, acontecer que o lancil de betão sobre o qual as paredes de madeira devem ser colocadas não seja suficientemente preciso para permitir uma colocação fácil ou mesmo segura.

O sistema patenteado TITAN DIVE resolve o problema na sua raiz, proporcionando o espaço para a fixação da parede de madeira no momento do jato de betão e garantindo uma tolerância de 22 mm em cada direção e uma inclinação de ±13°.

A utilização combinada de tubos corrugados e angulares especiais representa um novo método de fixação ao solo, com a fiabilidade de um ancorante pré-instalado no betão e a tolerância de um ancorante pós-instalado.

TITAN DIVE permite a máxima liberdade na colocação de paredes de madeira, evitando a necessidade de fazer furos no suporte de betão, o que poupa tempo considerável na obra.

CAMPOS DE APLICAÇÃO

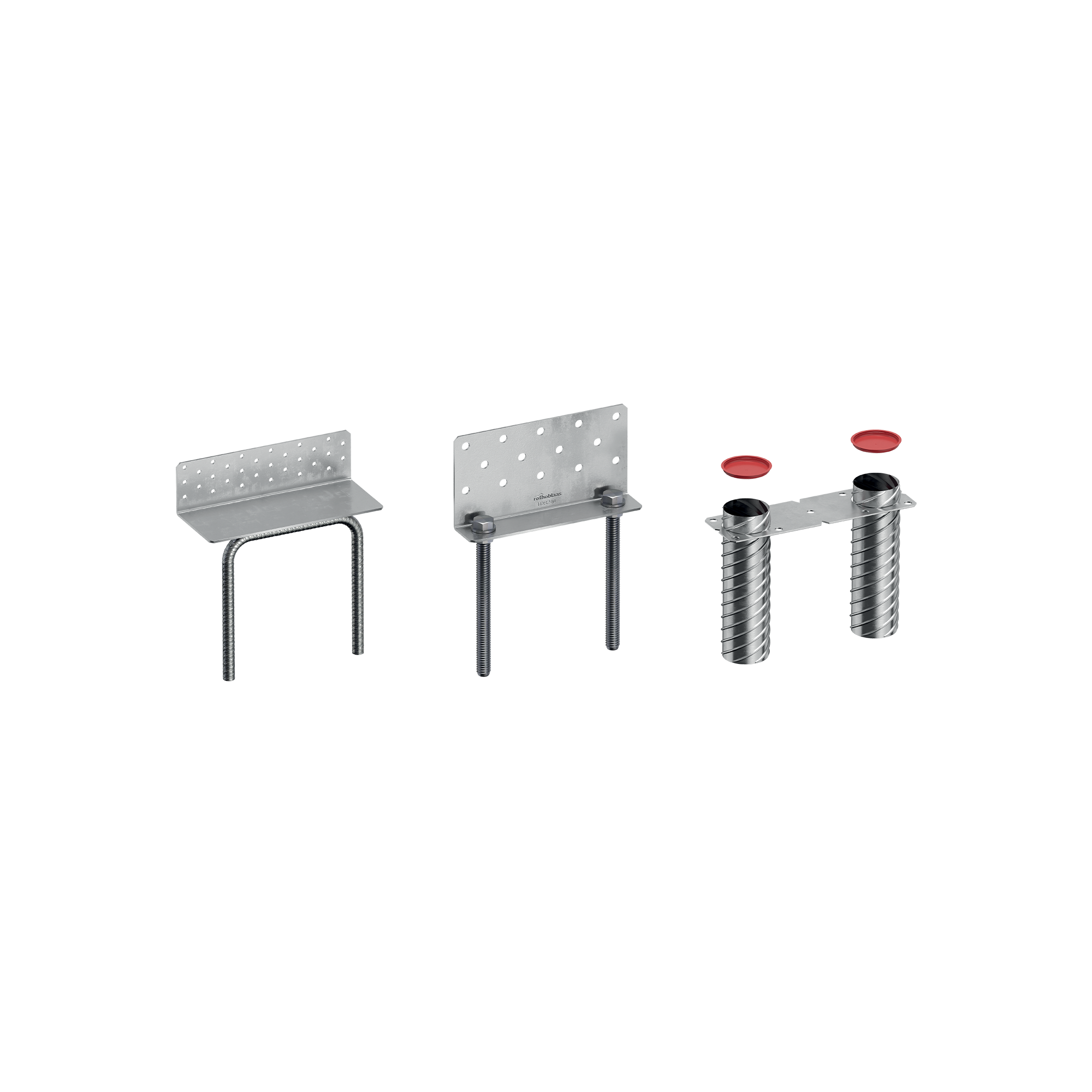

O TITAN DIVE é utilizado para a fixação de paredes, vigas ou pilares de madeira ao betão.

Os angulares são fixados dentro de tubos corrugados preparados na betonagem para uma tolerância máxima de instalação.

Os suportes em que a chapa pode ser aplicada são:
• paredes TIMBER FRAME
• paredes em painéis CLT ou LVL
• vigas ou pilares de madeira maciça ou lamelar

O sistema TITAN DIVE permite a colocação de paredes de madeira mesmo sobre lancis de betão armado muito finos.
O modelo TDS240 com parafusos HBS PLATE de 8 mm é ideal para a colocação em paredes CLT, enquanto o modelo TDN240 pode ser utilizado em qualquer tipo de parede, mesmo de estrutura leve (Timber Frame).

Documentação

Ficha técnica

TUBI CORRUGATI

CÓDIGO B
[mm]
P
[mm]
H
[mm]
pçs
CD60180 New 260 80 200 1

ANGOLARI

CÓDIGO B
[mm]
H
[mm]
s
[mm]
P
[mm]
pçs
TDN240 New 240 70 3 100 1
TDS240 New 240 125 3 50 1
