CONECTORES PARA VIGAS DE MADEIRA E PAINÉIS
RADIAL
Na vanguarda dos conectores para vigas de madeira e painéis encontramos o RADIAL, ideal para a pré-fabricação e para assegurar a desmontagem.

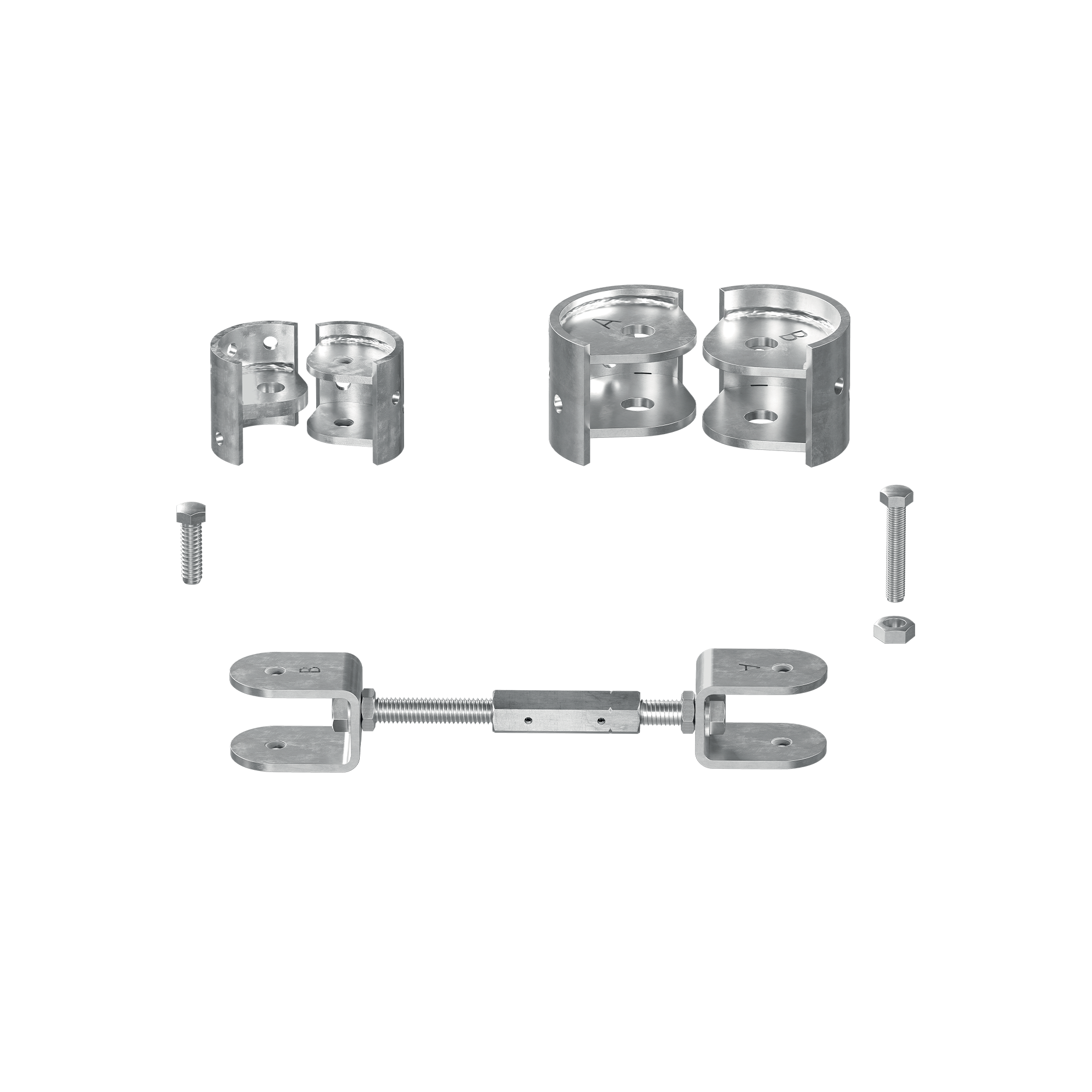

As duas chapas semicirculares podem ser instaladas na fábrica, reduzindo a instalação no local à simples fixação de alguns parafusos. A desmontagem também é rápida e fácil.
CARACTERÍSTICAS
A solução patenteada do RADIAL transforma radicalmente o processo de montagem na obra através da pré-instalação dos conectores na fábrica. Esta abordagem reduz significativamente o tempo de instalação no local, limitando-o à instalação de alguns parafusos simples para aço. RADIAL não só garante a máxima fiabilidade de instalação, como também oferece a possibilidade de uma desmontagem rápida e fácil, facilitando as operações de manutenção e a reconfiguração dos espaços.

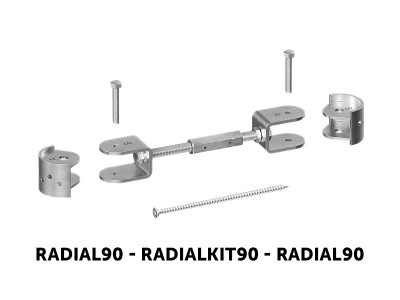

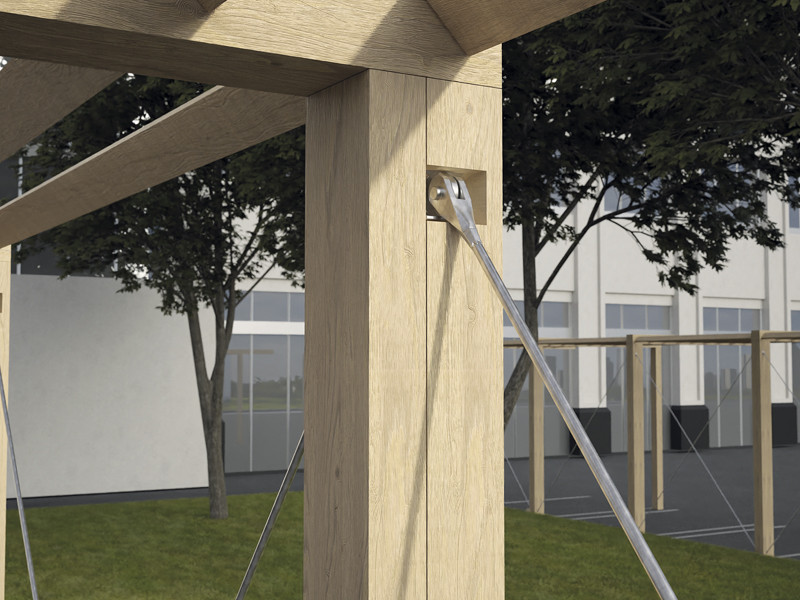

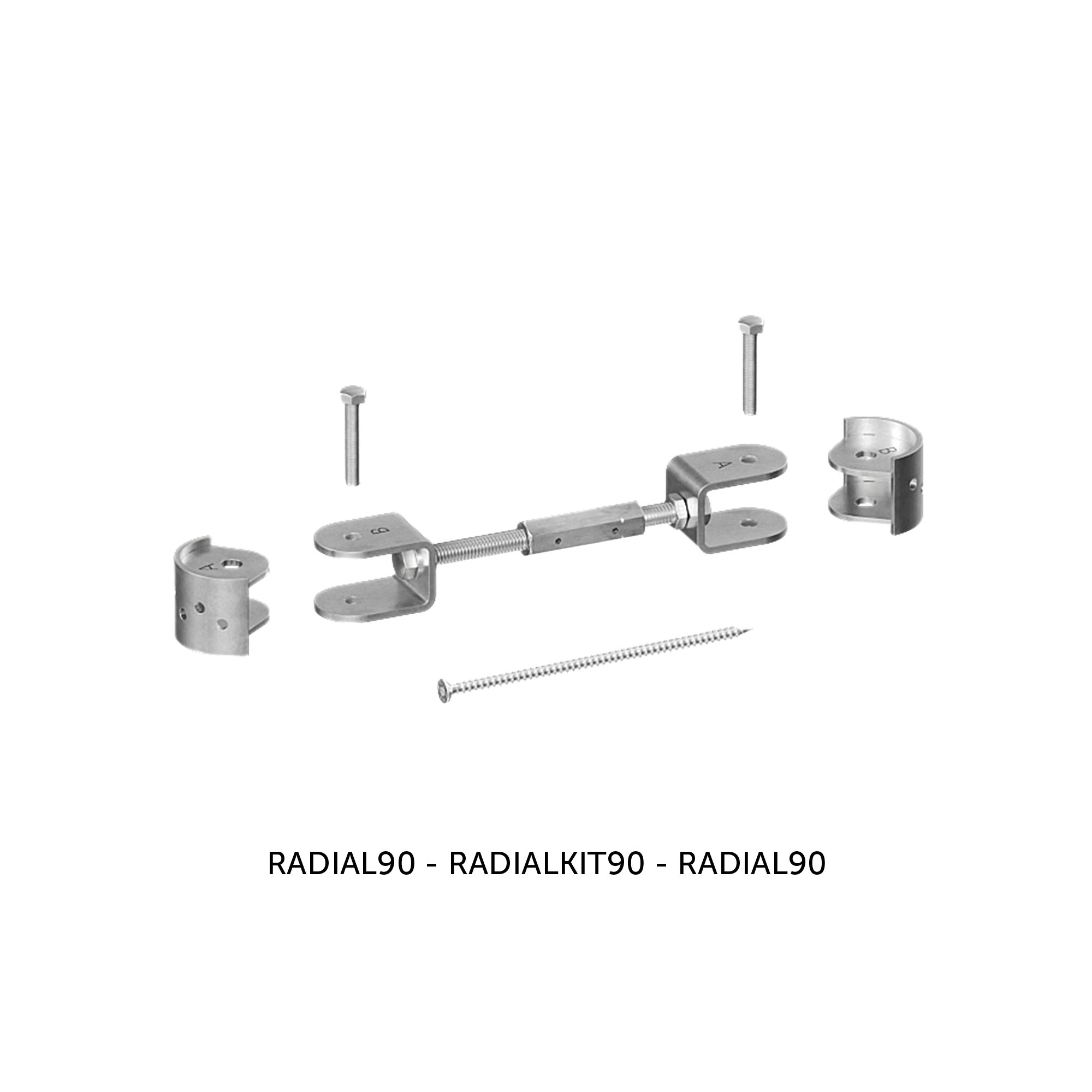

A utilização de componentes RADIALKIT permite a realização de ligações de tração com uma elevada tolerância de instalação. Estas ligações são completamente ocultas na espessura da parede, preservando a estética e a integridade estrutural e beneficiando a segurança contra incêndios.

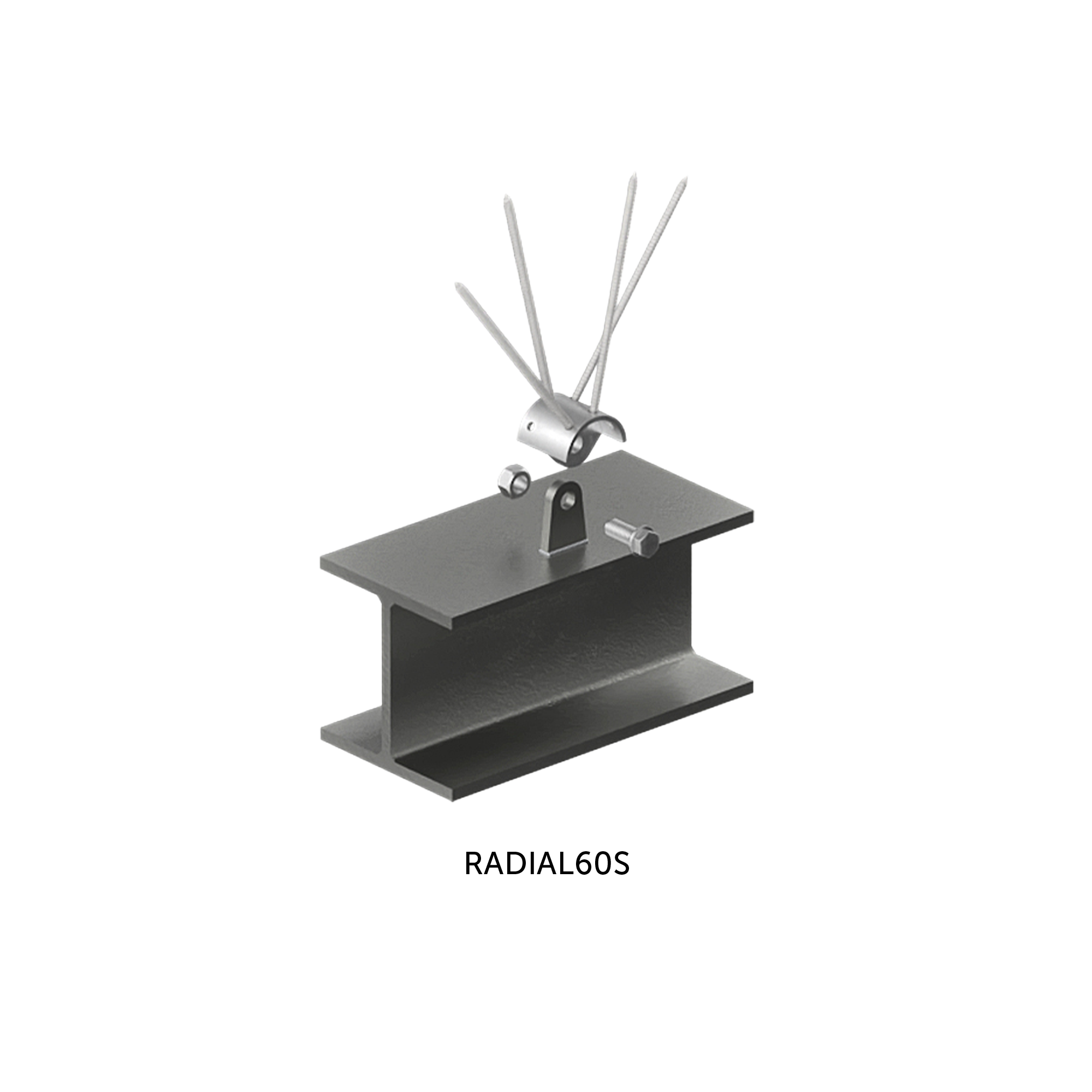

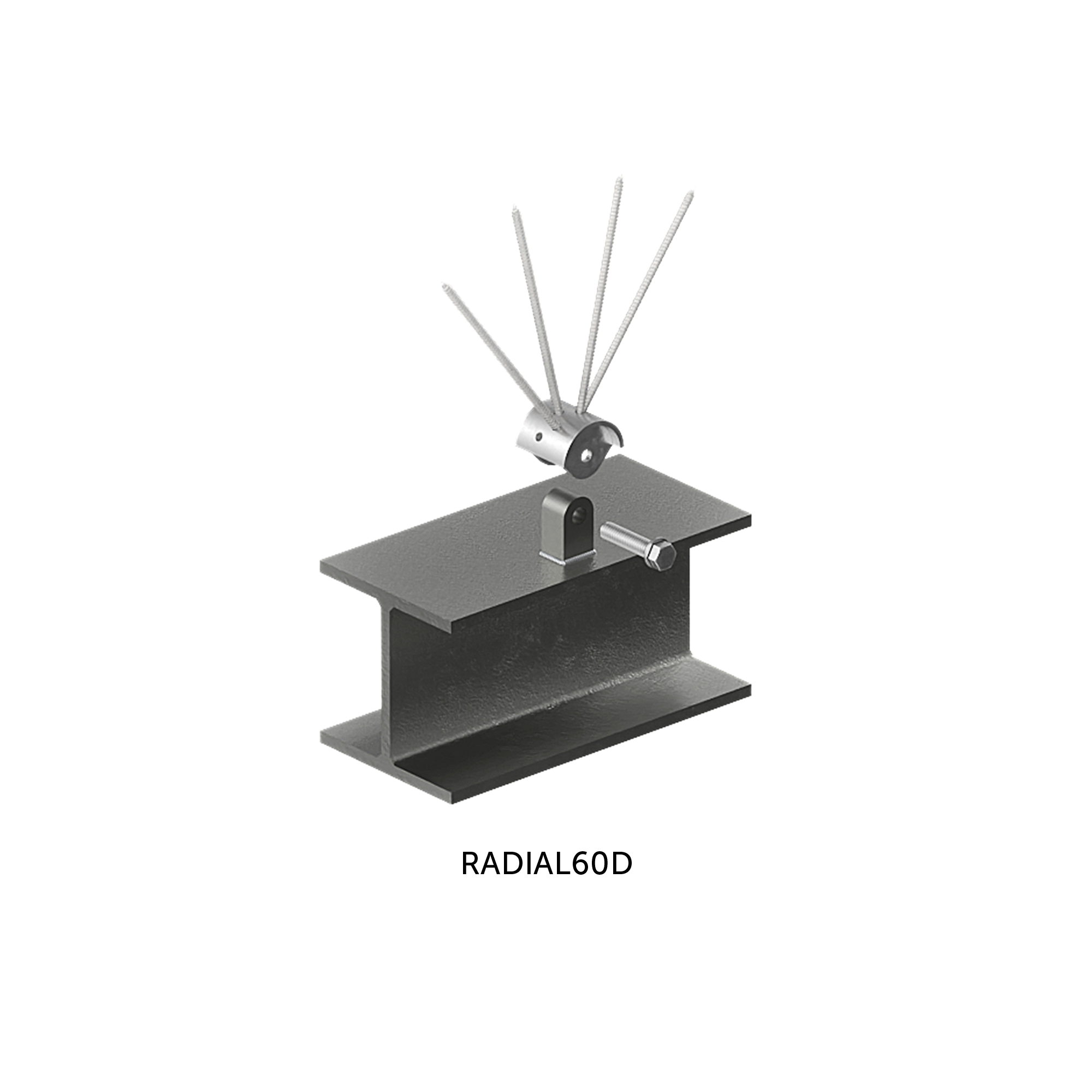

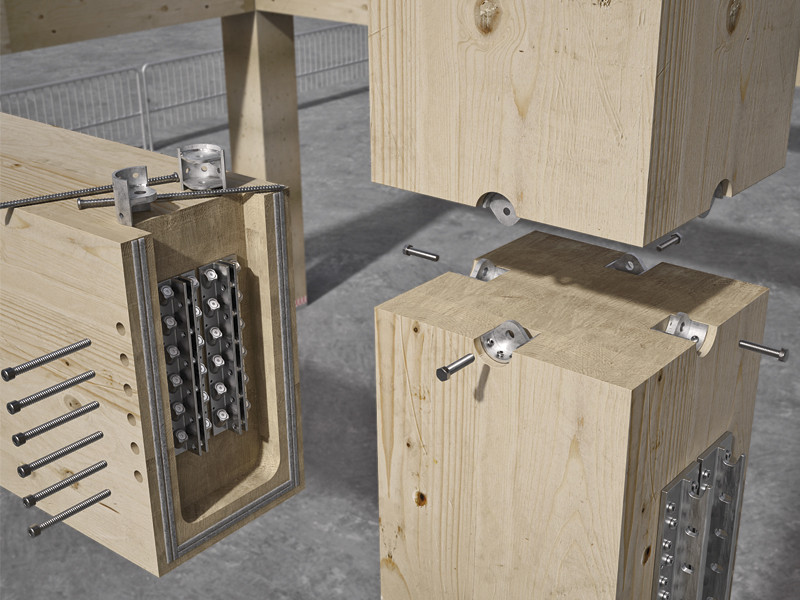

Com o sistema RADIAL, é possível criar ligações robustas e fiáveis que podem ser aplicadas em paredes, vigas e pilares. Isto torna-o perfeito para utilização em estruturas híbridas madeira-aço, incluindo aplicações mais complexas, como selas gerber e juntas de dobradiça.
Ao contrário de outros conectores para vigas de madeira e painéis, RADIAL é ideal para a construção de edifícios modulares pré-fabricados. A sua capacidade de integração sem impacto visual permite manter linhas simples e um design moderno, essenciais na arquitetura modular contemporânea.
Os conectores RADIAL são fabricados em aço-carbono S355 com um tratamento de superfície Fe/Zn12c, escolhido pelas suas propriedades excecionais de resistência e durabilidade.
CAMPOS DE APLICAÇÃO
RADIAL adapta-se perfeitamente a diferentes configurações estruturais, é ideal para:

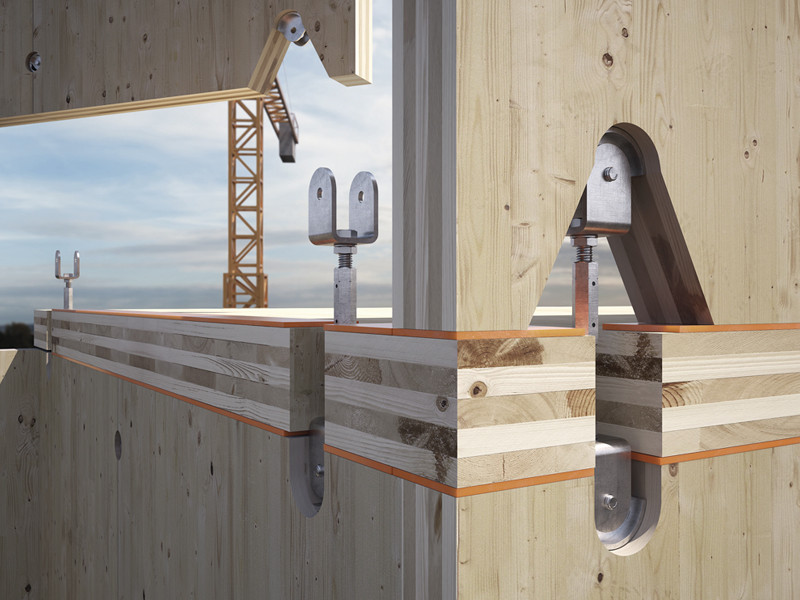

- Ligações entre painéis CLT ou LVL, assegurando resistência em todas as direções.

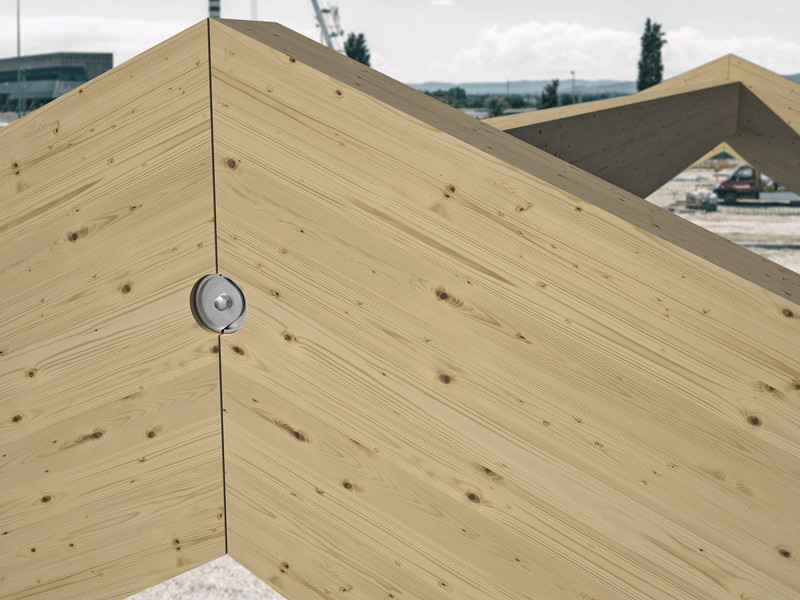

- Ligações de dobradiça para vigas de madeira lamelada.
- Sistemas de construção altamente pré-fabricados e facilmente desmontáveis.
RADIAL foi concebido para ser aplicado em:
- Paredes ou lajes em CLT ou LVL.
- Vigas ou pilares de madeira maciça, lamelar ou LVL.
Documentação
Ficha técnica
|
|
---|---|
Certificado ETA
|
|
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
RADIAL
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
---|---|---|---|---|

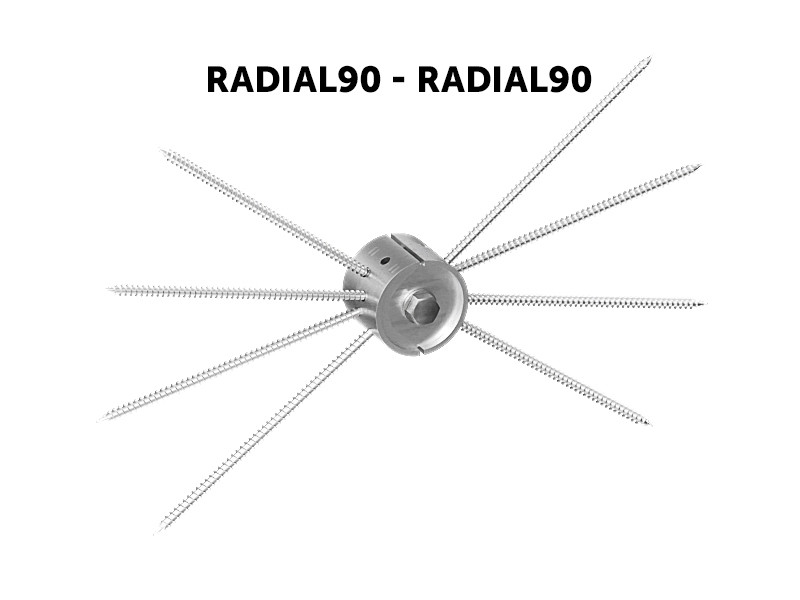

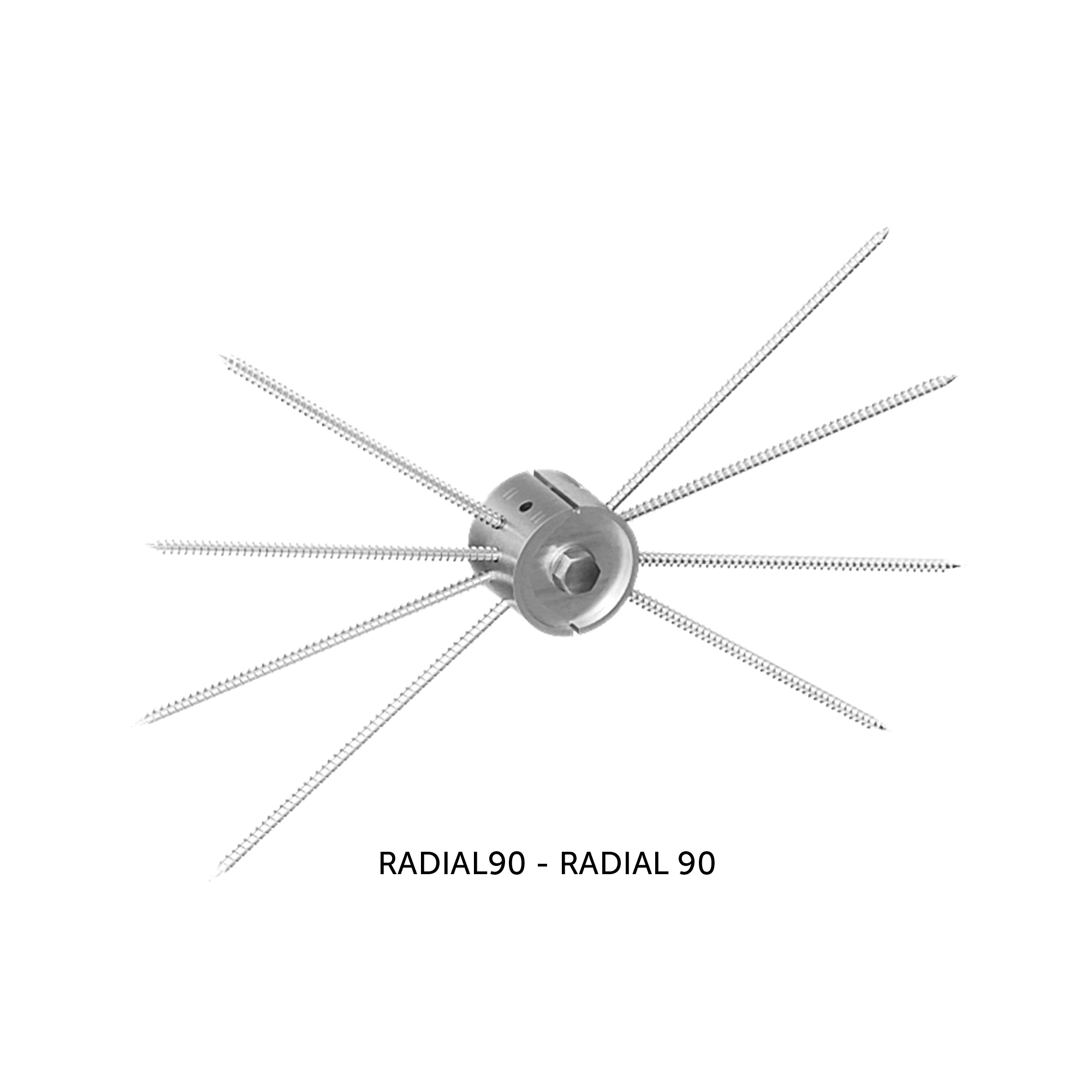

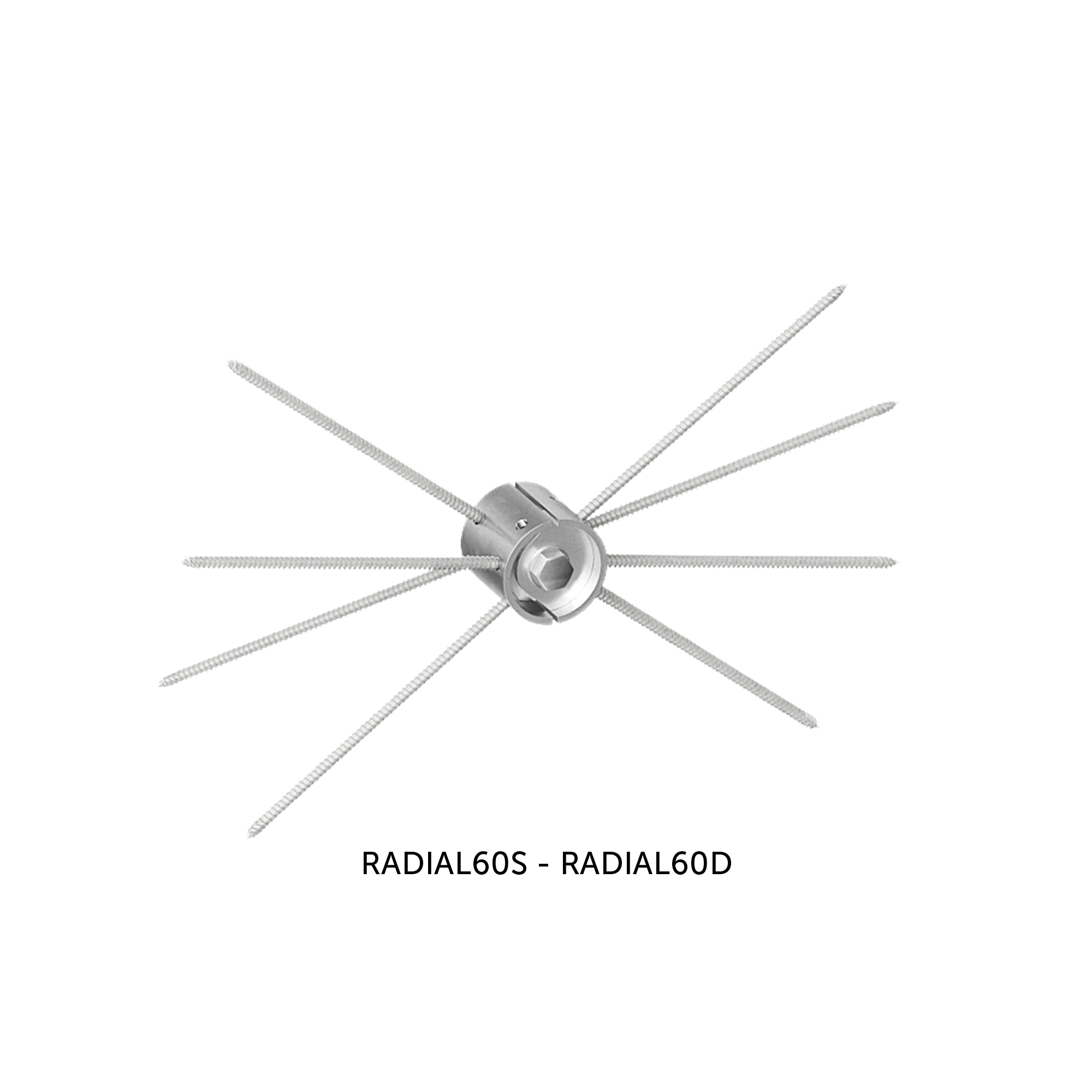

RADIAL90 | 90 | 65 | 74 | 10 |

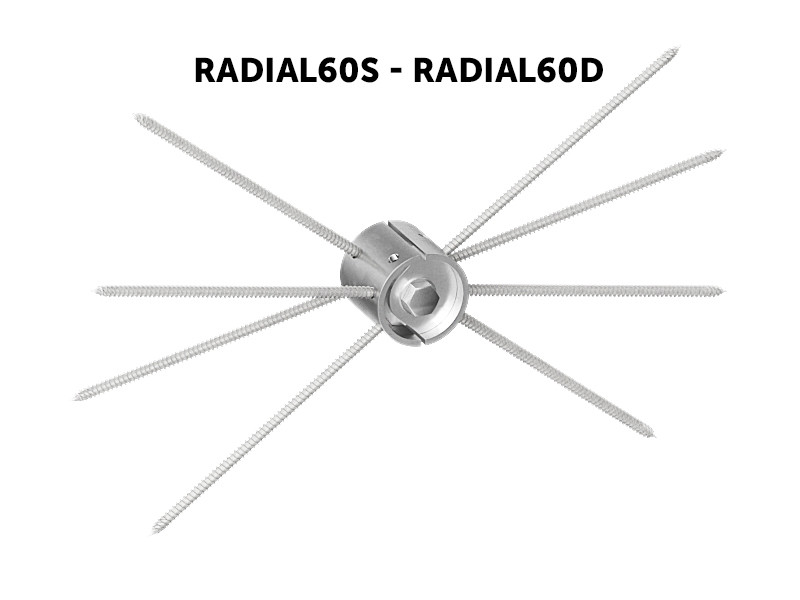

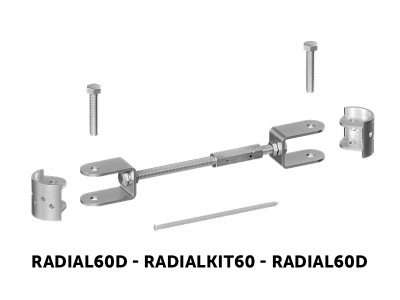

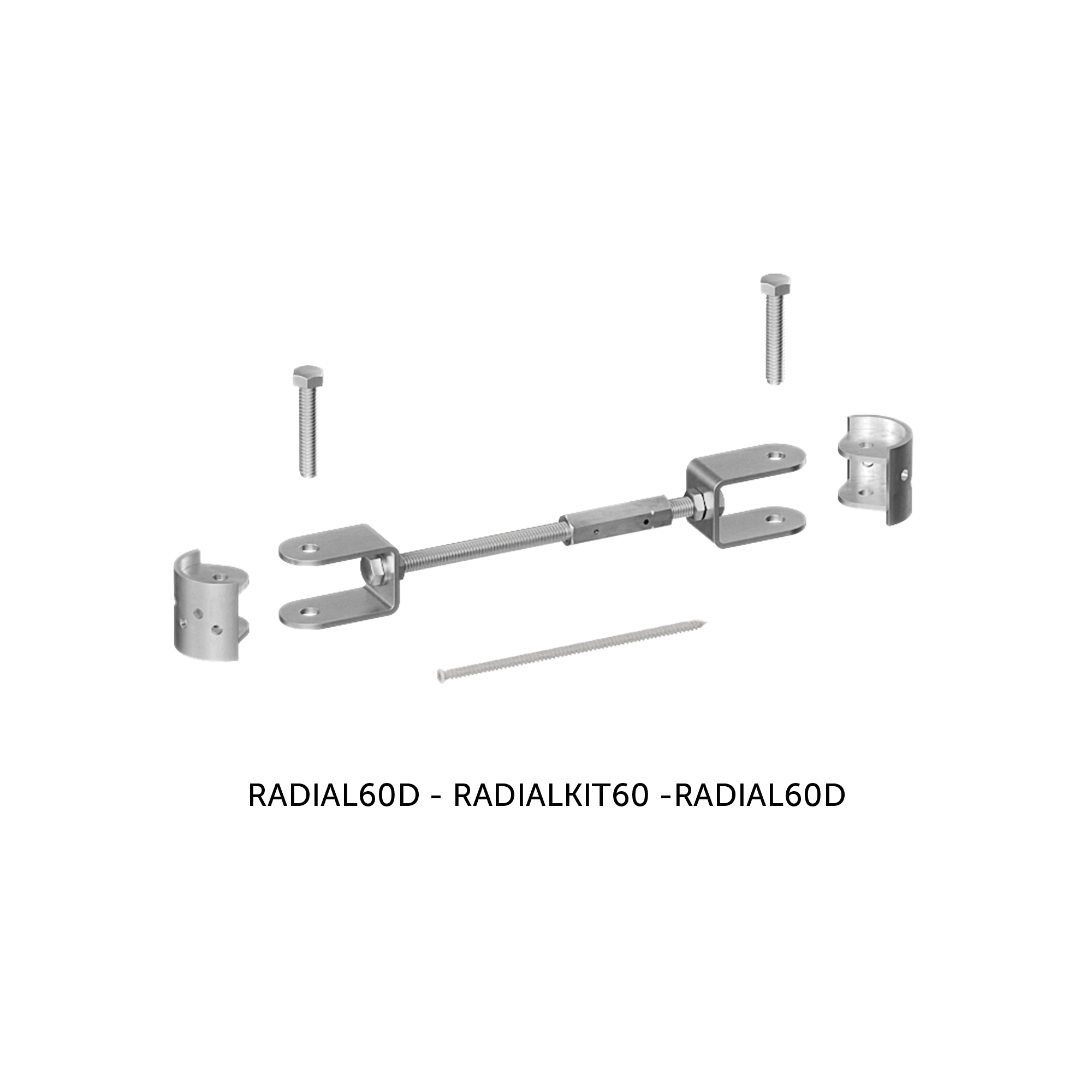

RADIAL60D | 60 | 55 | 49 | 10 |

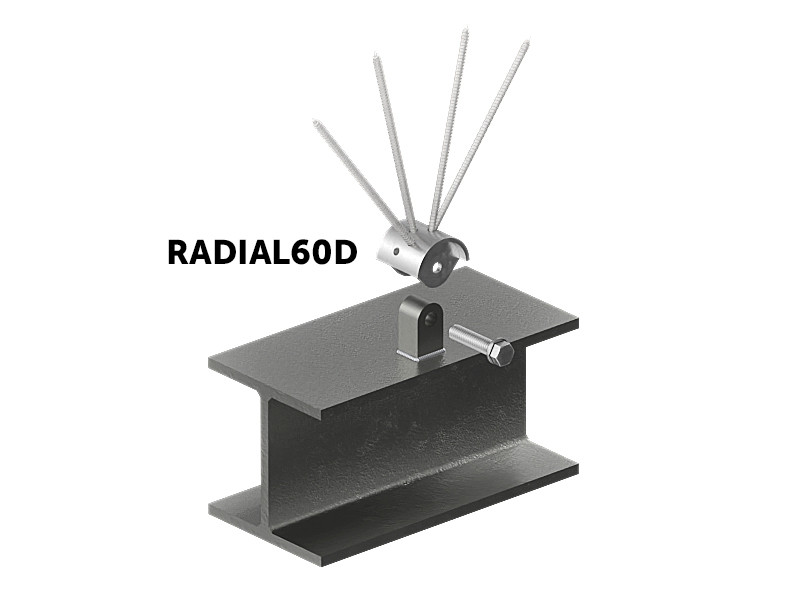

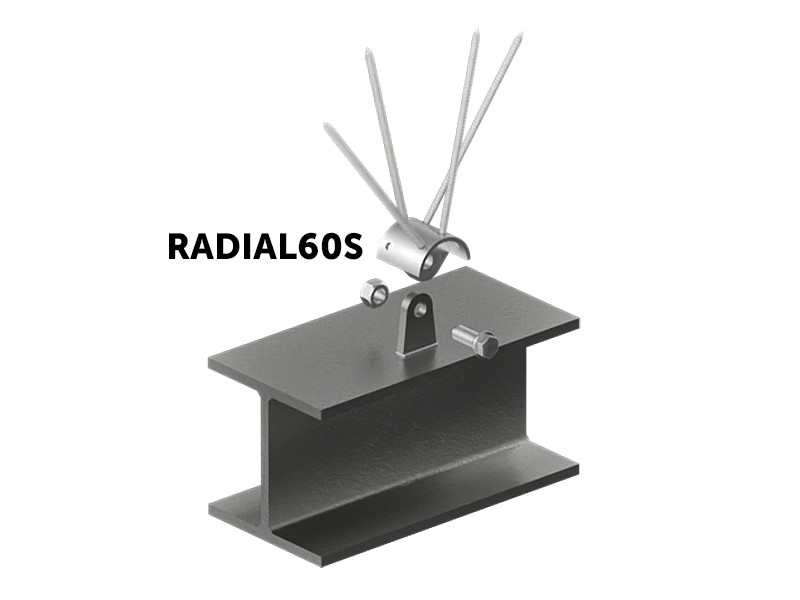

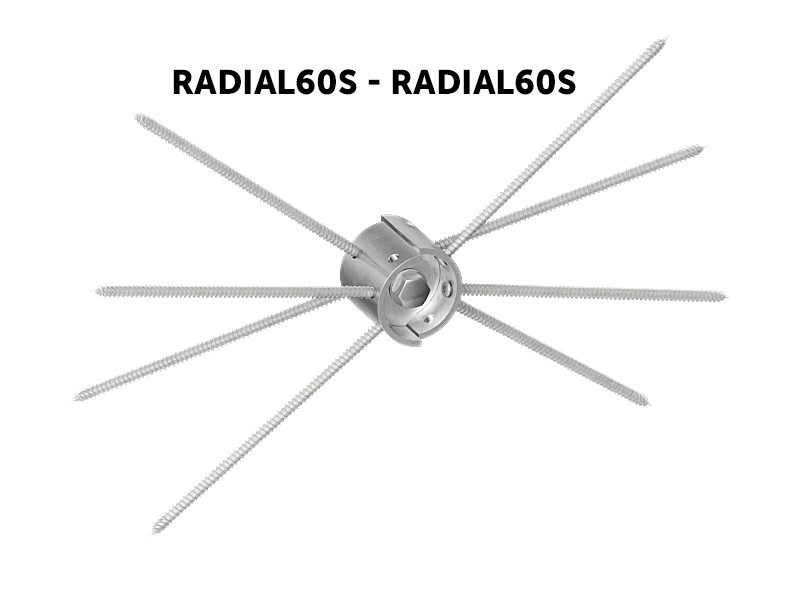

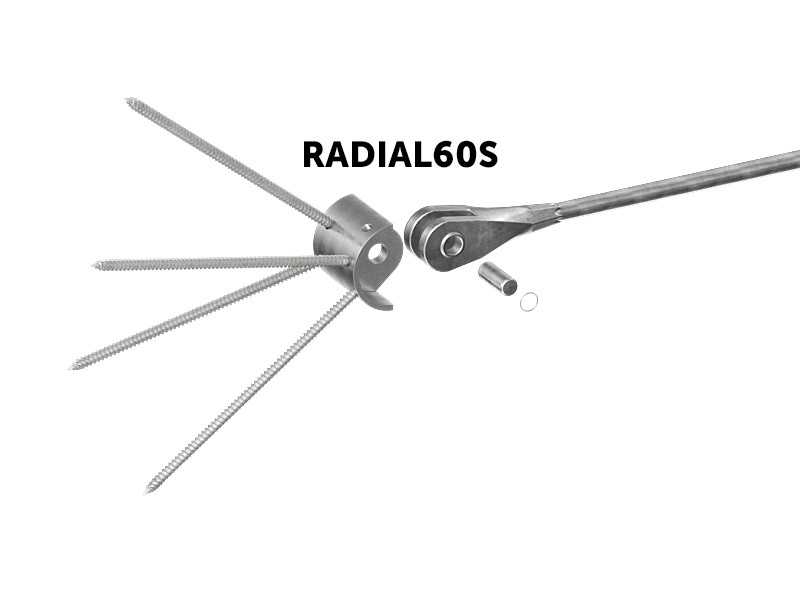

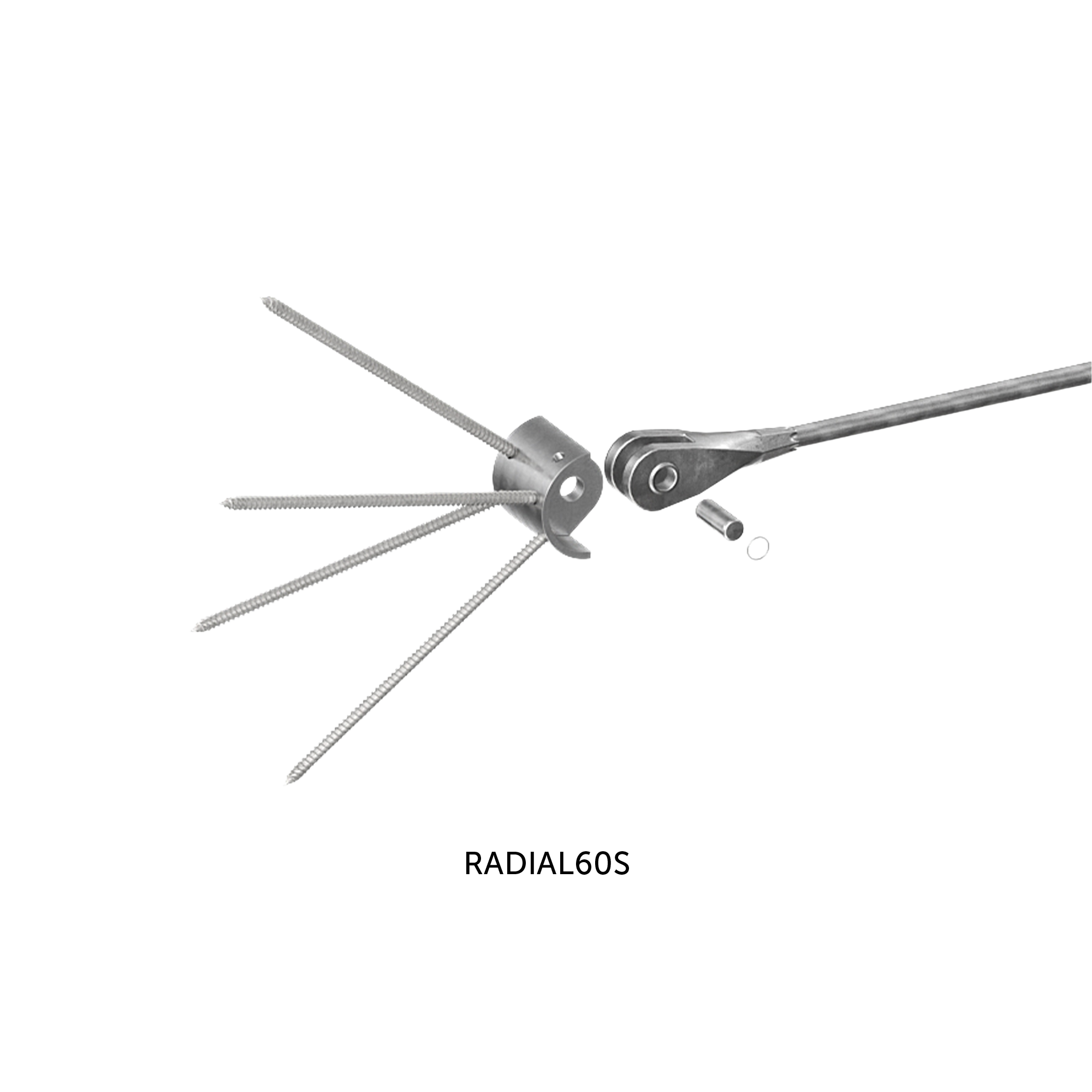

RADIAL60S | 60 | 55 | 49 | 10 |
RADIALKIT
CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
---|---|---|---|---|
RADIALKIT90 | 60 | 60 | 6 | 5 |
RADIALKIT60 | 40 | 51 | 5 | 5 |
RADBOLT
CÓDIGO | d₁
[mm]
|
L
[mm]
|
SW | pçs | |
---|---|---|---|---|---|
RADBOLT1260 | New | 12 | 60 | - | 50 |
RADBOLT1245 | New | 16 | 45 | - | 100 |
RADBOLT16140 | New | 16 | 70 | - | 25 |
RADBOLT1670 | New | 16 | 70 | - | 25 |
RADBOLT16160 | New | 16 | 160 | - | 25 |
RADBOLT16180 | New | 16 | 180 | - | 25 |
RADBOLT16200 | New | 16 | 200 | - | 25 |
RADBOLT16220 | New | 16 | 220 | - | 25 |
RADBOLT16240 | New | 16 | 240 | - | 25 |
RADBOLT16300 | New | 16 | 300 | - | 25 |
