CONECTORES PARA VIGAS DE MADEIRA E PAINÉIS

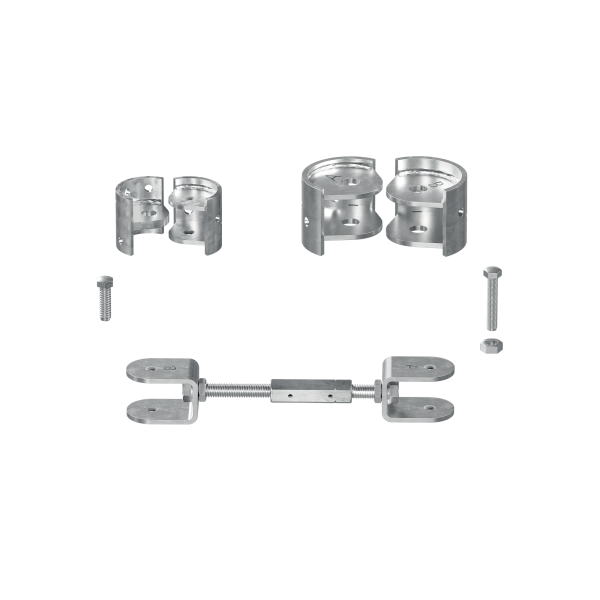

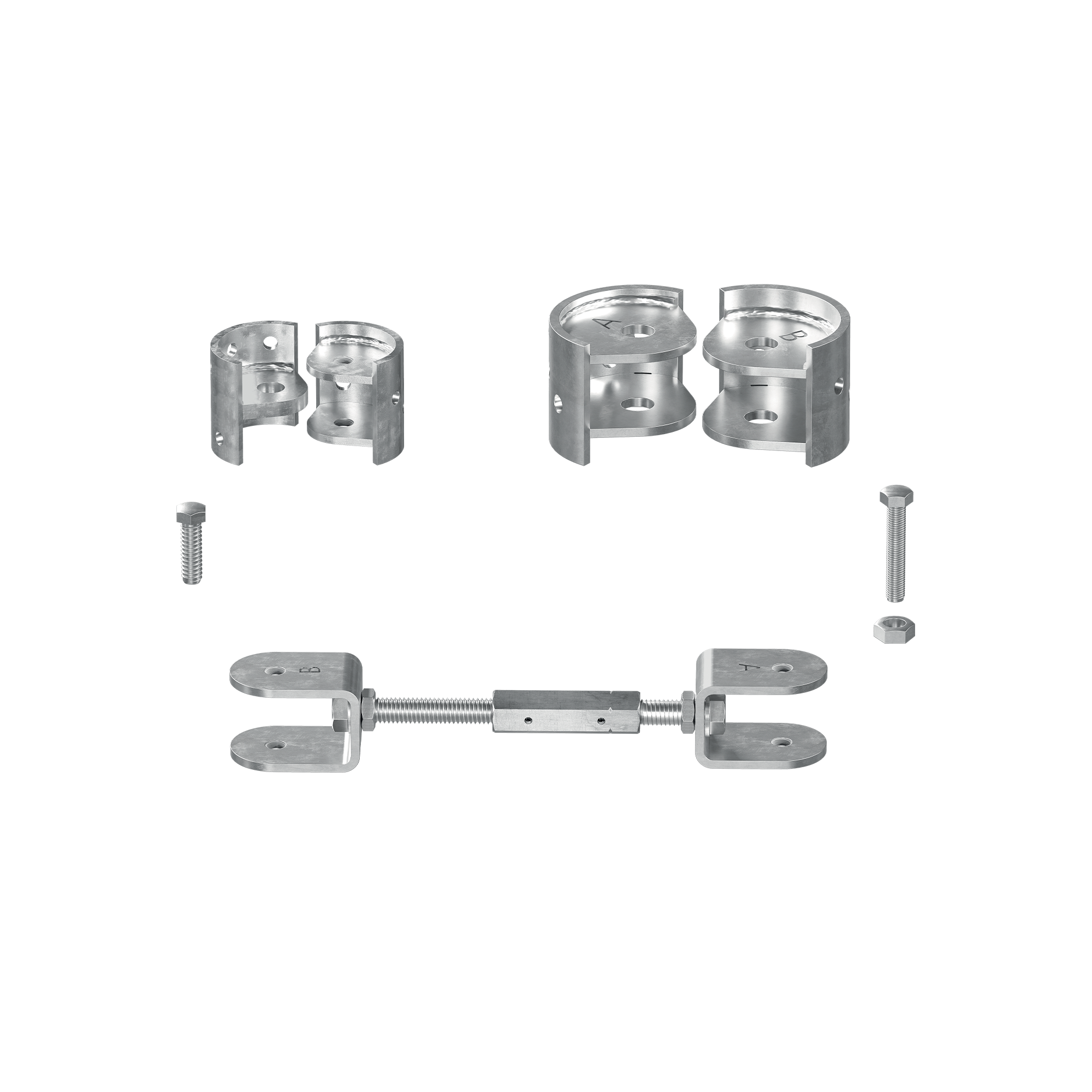

RADIAL

New Produto disponível a partir de Dezembro 2024

Na vanguarda dos conectores para vigas de madeira e painéis encontramos o RADIAL, ideal para a pré-fabricação e para assegurar a desmontagem.

As duas chapas semicirculares podem ser instaladas na fábrica, reduzindo a instalação no local à simples fixação de alguns parafusos. A desmontagem também é rápida e fácil.

CARACTERÍSTICAS

A solução patenteada do RADIAL transforma radicalmente o processo de montagem na obra através da pré-instalação dos conectores na fábrica. Esta abordagem reduz significativamente o tempo de instalação no local, limitando-o à instalação de alguns parafusos simples para aço. RADIAL não só garante a máxima fiabilidade de instalação, como também oferece a possibilidade de uma desmontagem rápida e fácil, facilitando as operações de manutenção e a reconfiguração dos espaços.

A utilização de componentes RADIALKIT permite a realização de ligações de tração com uma elevada tolerância de instalação. Estas ligações são completamente ocultas na espessura da parede, preservando a estética e a integridade estrutural e beneficiando a segurança contra incêndios.

Com o sistema RADIAL, é possível criar ligações robustas e fiáveis que podem ser aplicadas em paredes, vigas e pilares. Isto torna-o perfeito para utilização em estruturas híbridas madeira-aço, incluindo aplicações mais complexas, como selas gerber e juntas de dobradiça.

Ao contrário de outros conectores para vigas de madeira e painéis, RADIAL é ideal para a construção de edifícios modulares pré-fabricados. A sua capacidade de integração sem impacto visual permite manter linhas simples e um design moderno, essenciais na arquitetura modular contemporânea.

Os conectores RADIAL são fabricados em aço-carbono S355 com um tratamento de superfície Fe/Zn12c, escolhido pelas suas propriedades excecionais de resistência e durabilidade.

CAMPOS DE APLICAÇÃO

RADIAL adapta-se perfeitamente a diferentes configurações estruturais, é ideal para:

  • Ligações entre painéis CLT ou LVL, assegurando resistência em todas as direções.
  • Ligações de dobradiça para vigas de madeira lamelada.
  • Sistemas de construção altamente pré-fabricados e facilmente desmontáveis.

RADIAL foi concebido para ser aplicado em:

  • Paredes ou lajes em CLT ou LVL.
  • Vigas ou pilares de madeira maciça, lamelar ou LVL.

Documentação

Ficha técnica
Certificado ETA
File CAD
File BIM.ifc
File BIM.rfa

RADIAL

CÓDIGO B
[mm]
P
[mm]
H
[mm]
pçs
RADIAL90 90 65 74 10
RADIAL60D 60 55 49 10
RADIAL60S 60 55 49 10

RADIALKIT

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
RADIALKIT90 60 60 6 5
RADIALKIT60 40 51 5 5

RADBOLT

CÓDIGO d₁
[mm]
L
[mm]
SW pçs
RADBOLT1260 12 60 - 50
RADBOLT1245 16 45 - 100
RADBOLT16140 16 70 - 25
RADBOLT1670 16 70 - 25
RADBOLT16160 16 160 - 25
RADBOLT16180 16 180 - 25
RADBOLT16200 16 200 - 25
RADBOLT16220 16 220 - 25
RADBOLT16240 16 240 - 25
RADBOLT16300 16 300 - 25
