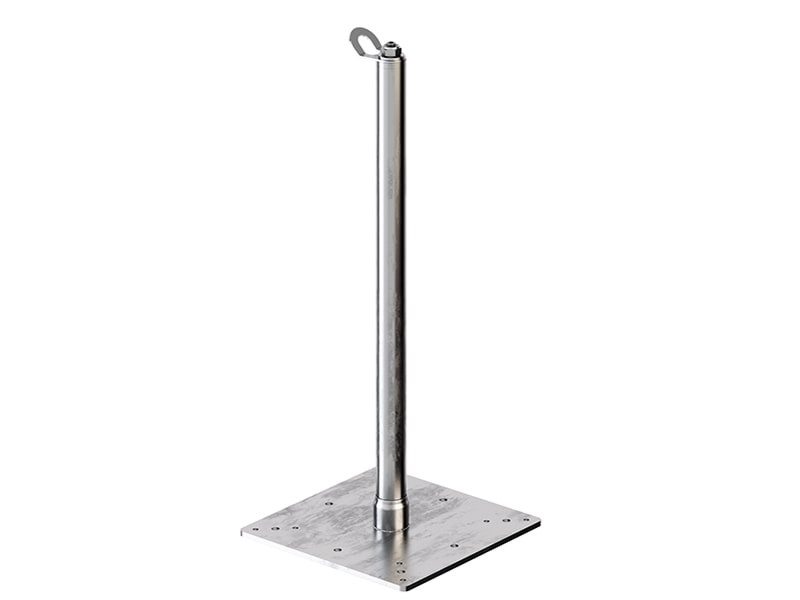

AOS01 + TOWER XL
PONTO DE ANCORAGEM COM CHAPA DE BASE AUMENTADA PARA COBERTURAS DE MADEIRA, AÇO E BETÃO
O suporte com chapa de base aumentada TOWER XL em combinação com o olhal AOS01 cria um ponto de ancoragem para a realização de operações na cobertura. A chapa de base aumentada permite que as ações dos dispositivos de ancoragem sejam distribuídas por uma grande área.
Descrição
Ponto de ancoragem AOS01 e suporte TOWER XL, a segurança com uma base maior.
Altura do suporte TOWER XL de 300 a 800 mm para se adequar às diferentes espessuras dos telhados. Trata-se de um dispositivo de deformação controlada, que dissipa parte da energia desenvolvida durante a queda para limitar a carga transmitida às fixações e à estrutura.

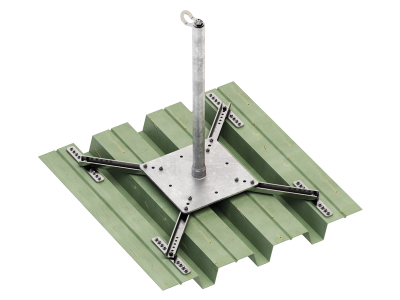

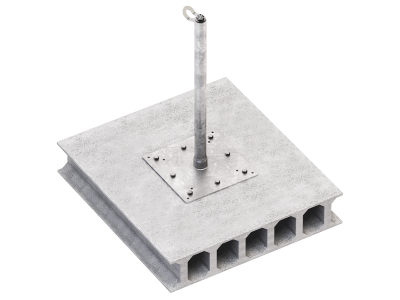

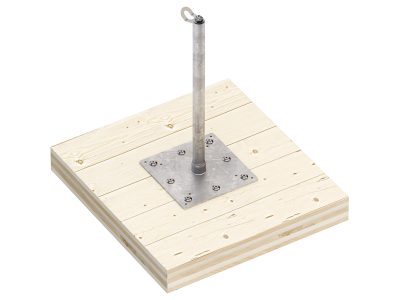

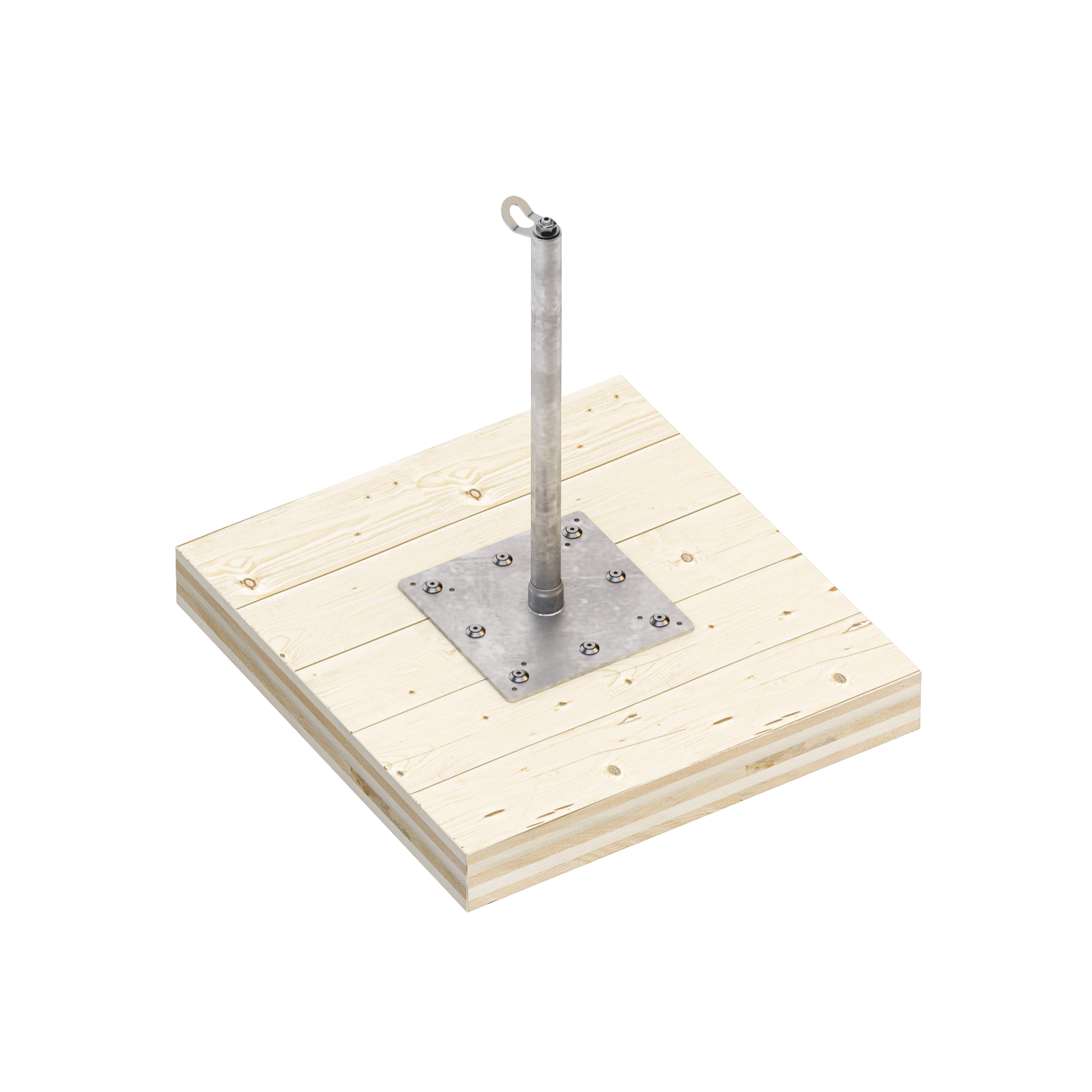

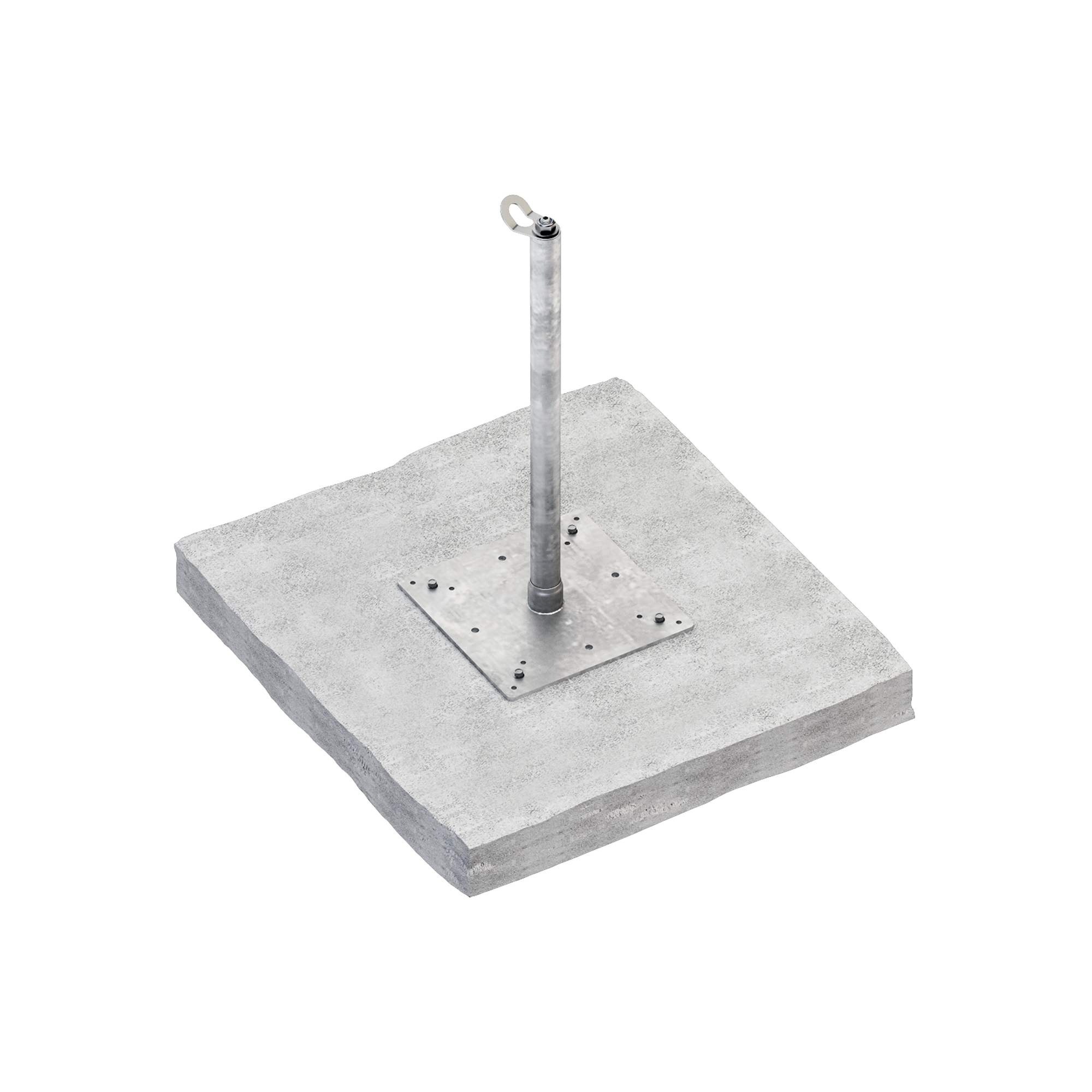

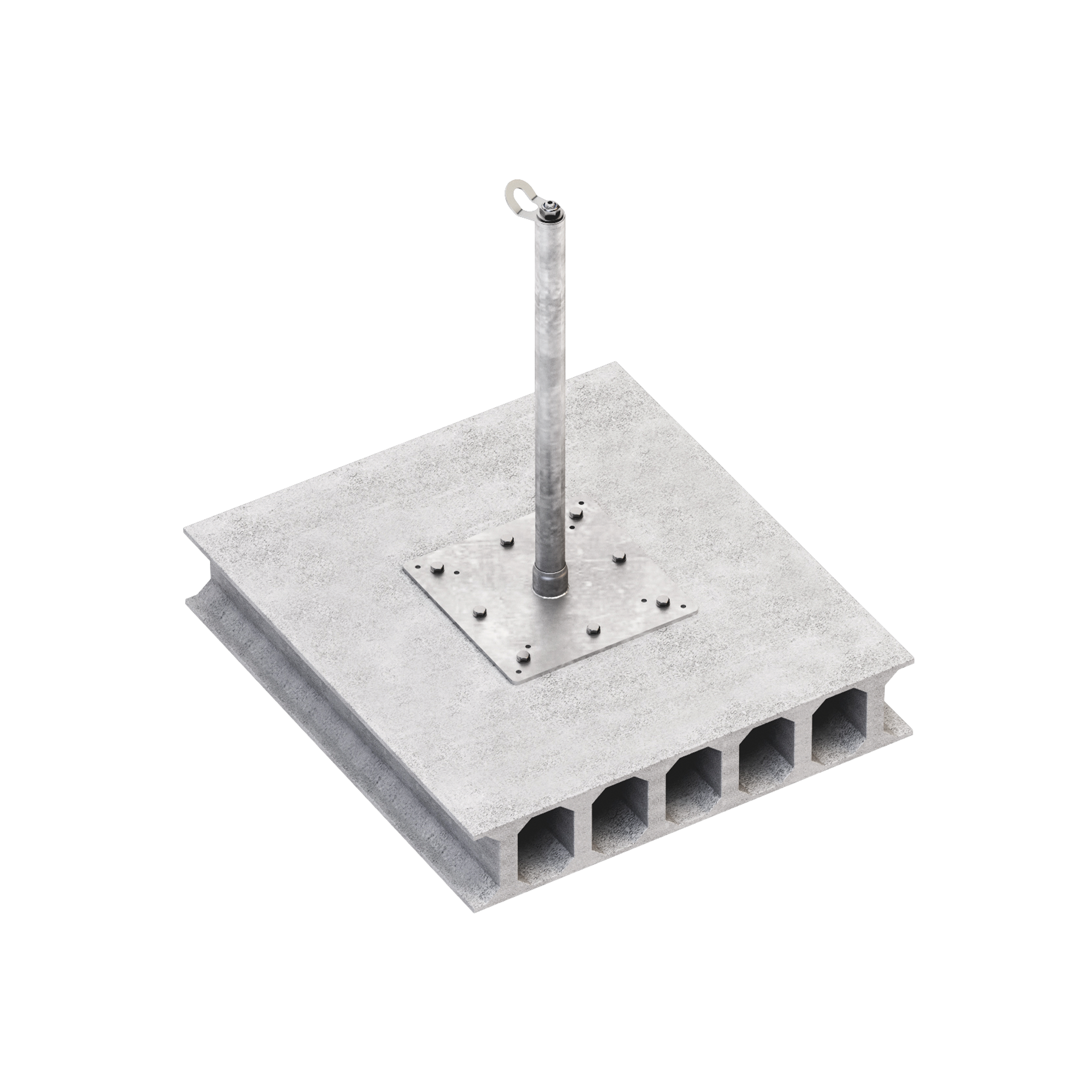

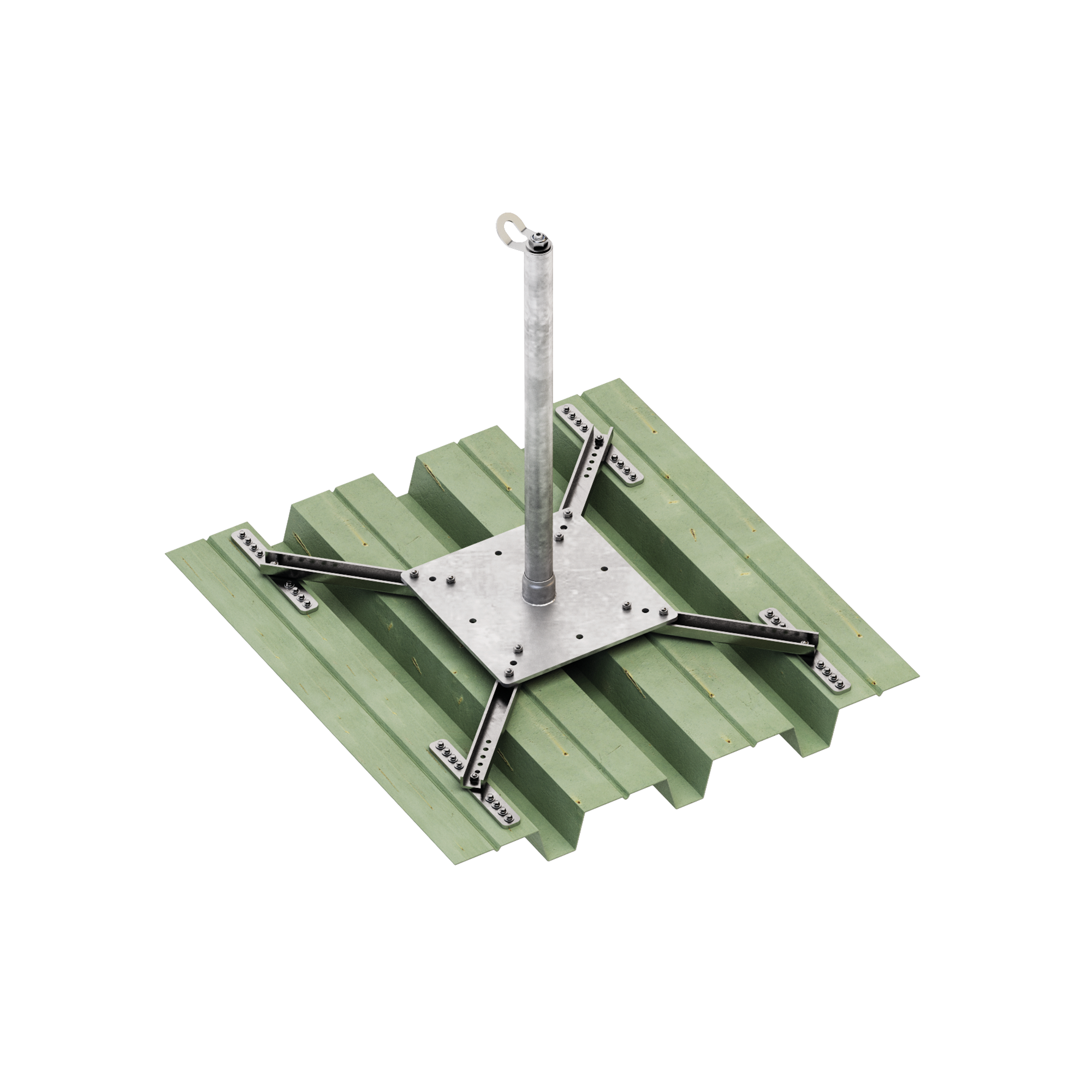

O sistema suporta tensões em plano (360°) e pode ser instalado em coberturas de madeira, chapa canelada, betão e cimento alveolar.
Documentação
-
Ficha técnica
-
File BIM.ifc
-
File BIM.rfa
-
Declaração de colocação e inspecção
- Declaração de colocação e inspecção Arabian
- Declaração de colocação e inspecção Chinese
- Declaração de colocação e inspecção Croatian
- Declaração de colocação e inspecção Czech
- Declaração de colocação e inspecção Danish
- Declaração de colocação e inspecção Dutch
- Declaração de colocação e inspecção English
- Declaração de colocação e inspecção Estonian
- Declaração de colocação e inspecção Finnish
- Declaração de colocação e inspecção French
- Declaração de colocação e inspecção German
- Declaração de colocação e inspecção Greek
- Declaração de colocação e inspecção Hungarian
- Declaração de colocação e inspecção Icelandic
- Declaração de colocação e inspecção Italian
- Declaração de colocação e inspecção Japanese
- Declaração de colocação e inspecção Latvia
- Declaração de colocação e inspecção Lithuanian
- Declaração de colocação e inspecção Norwegian
- Declaração de colocação e inspecção Polish
- Declaração de colocação e inspecção Portuguese
- Declaração de colocação e inspecção Romanian
- Declaração de colocação e inspecção Russian
- Declaração de colocação e inspecção Slovak
- Declaração de colocação e inspecção Slovene
- Declaração de colocação e inspecção Spanish
- Declaração de colocação e inspecção Swedish
- Declaração de colocação e inspecção Turkish
TOWER XL
| CÓDIGO | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
