AOS01 + TOWER | TOWER A2
PONTO DE ANCORAGEM PARA COBERTURAS EM MADEIRA, BETÃO OU AÇO

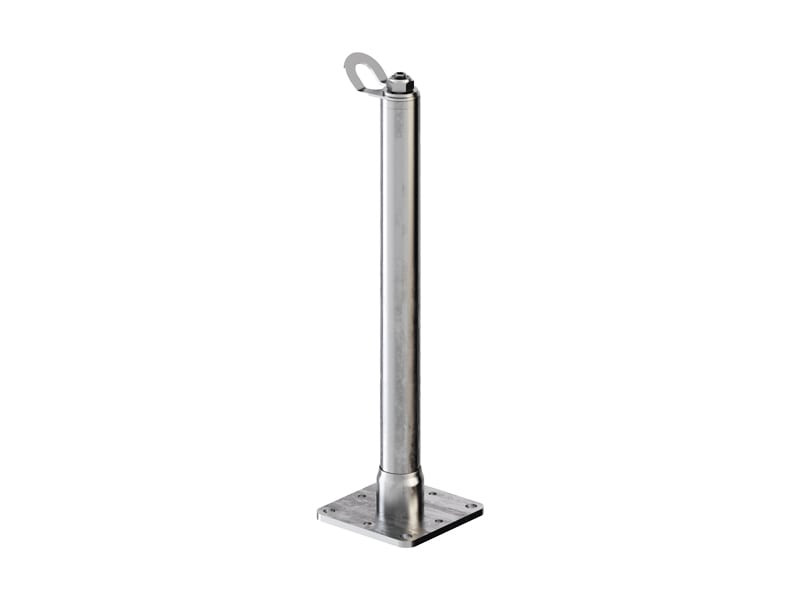

Os suportes TOWER e TOWER A2 combinam-se com o olhal AOS01 para criar um ponto de ancoragem. Os suportes são cilíndricos e de dimensões reduzidas, para minimizar o impacto visual na cobertura, e são dispositivos de deformação controlada, para limitar a transferência de carga para a estrutura.
Descrição
AOS e TOWER/TOWER A2, sistema de ancoragem para diferentes subestruturas.

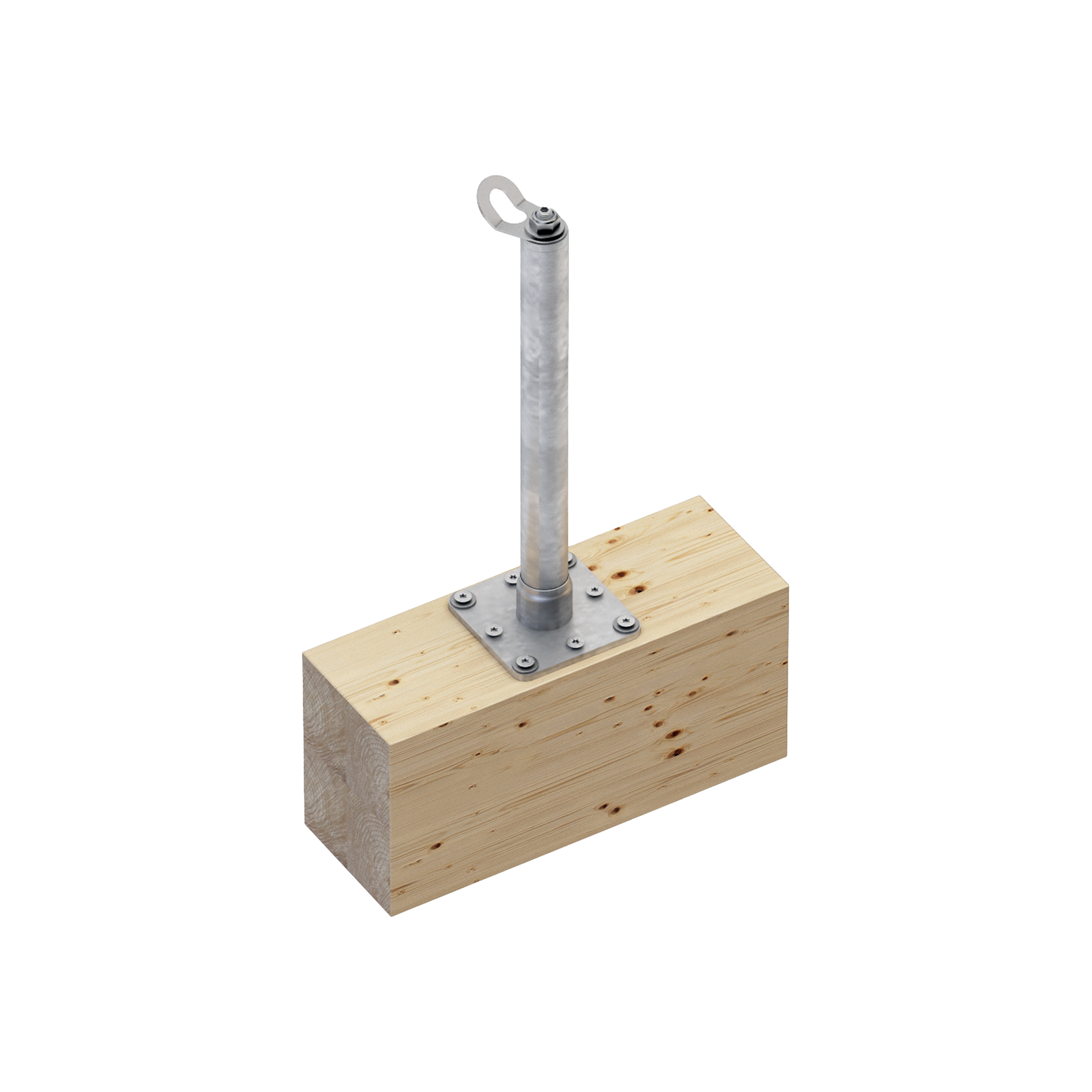

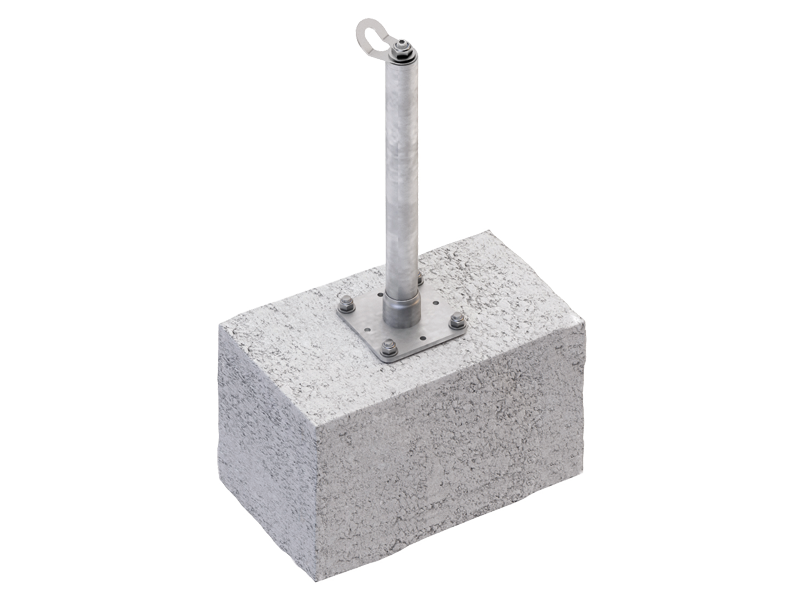

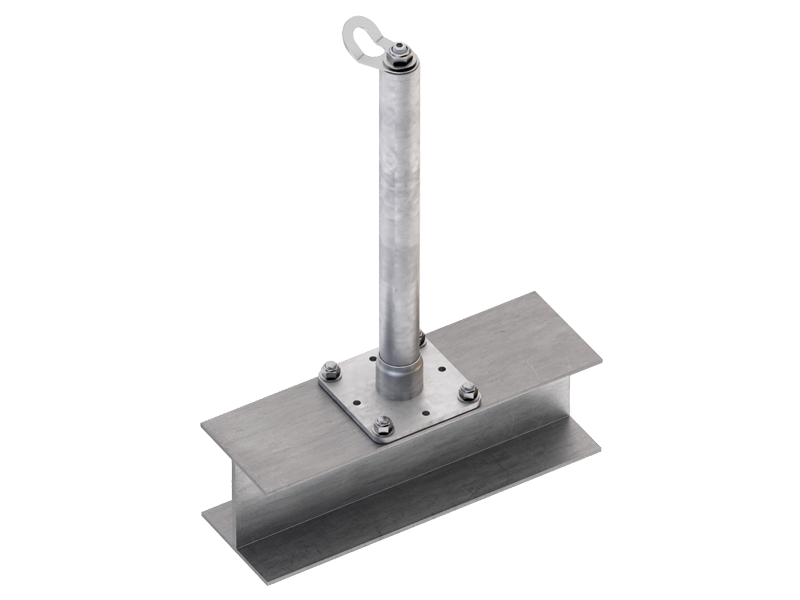

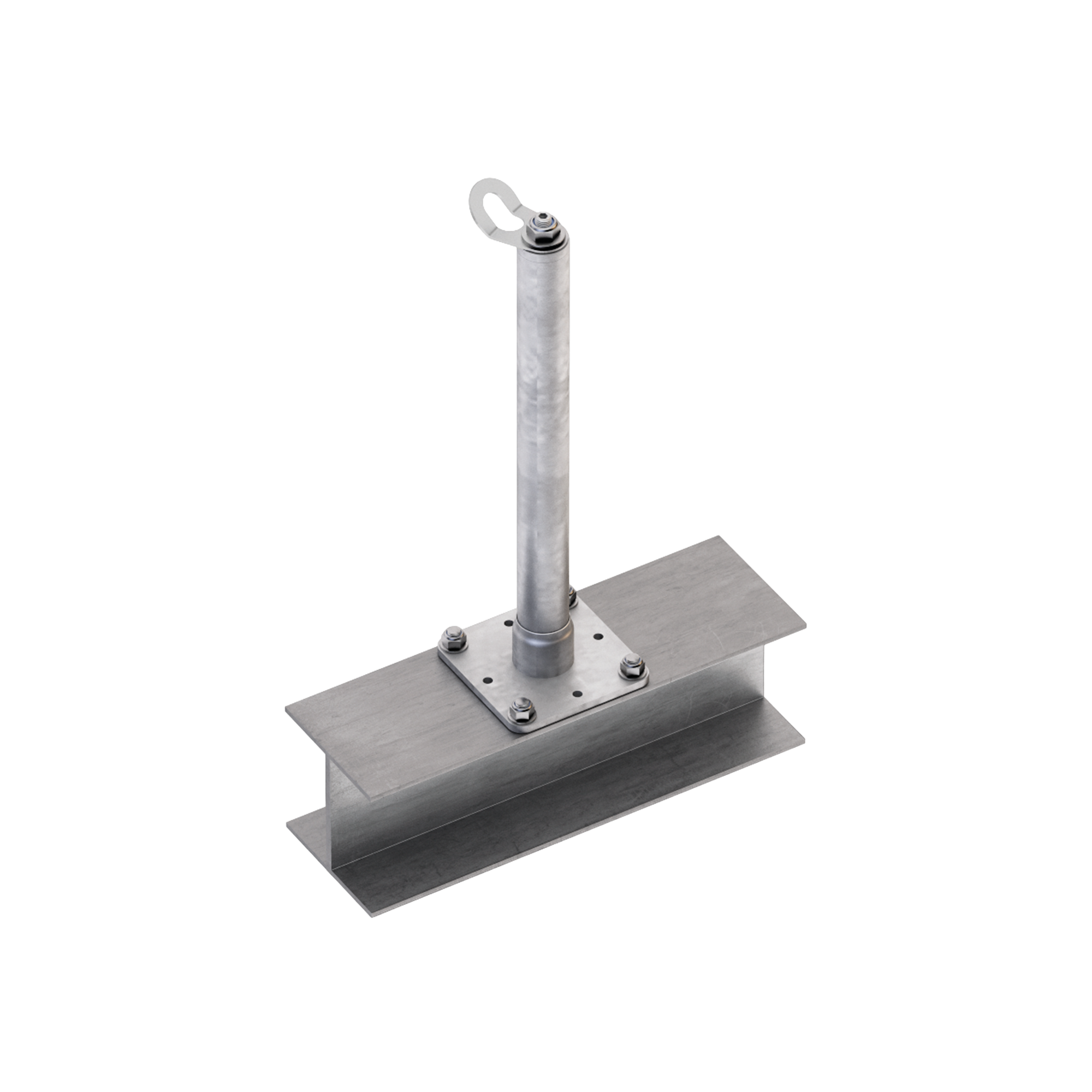

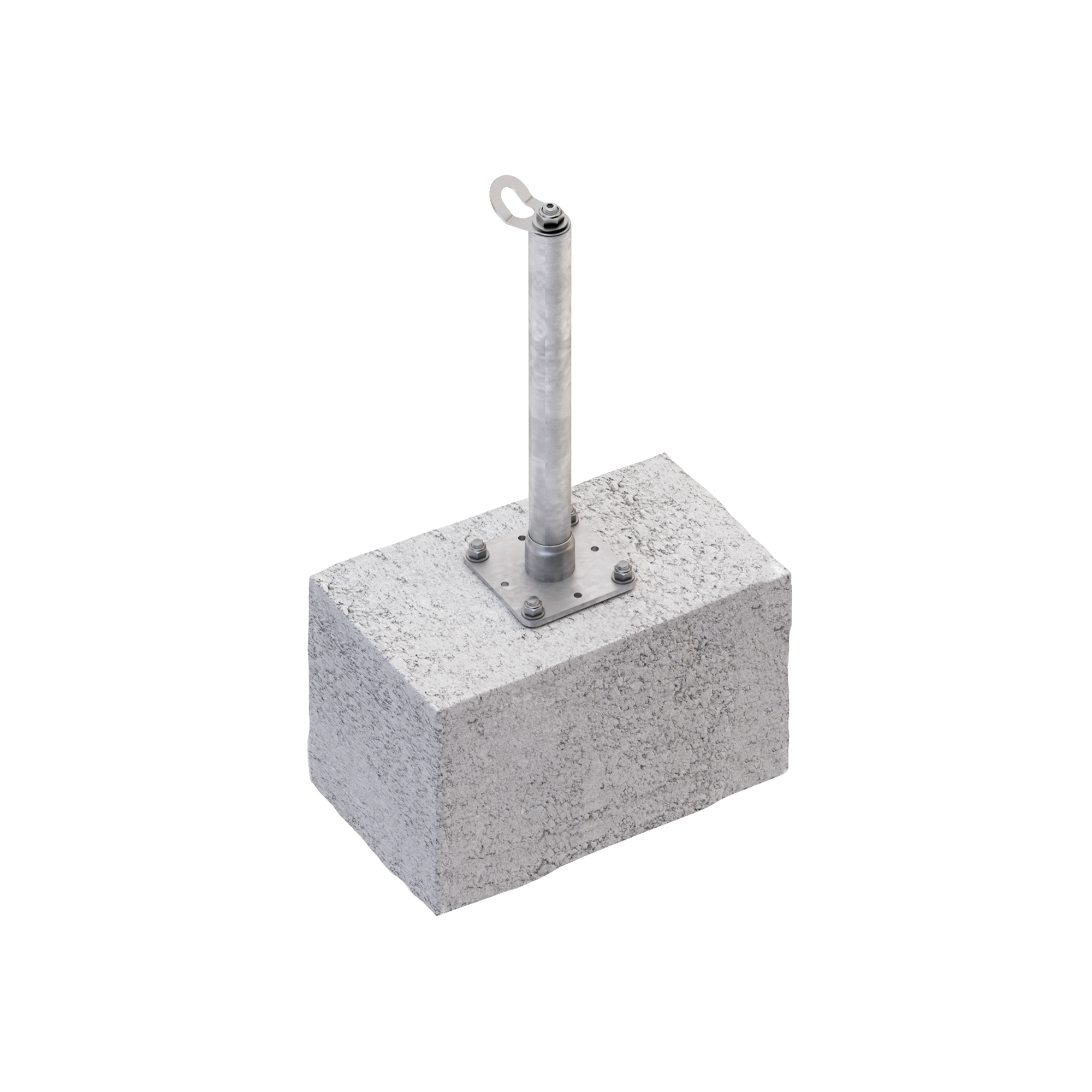

O suporte para ponto de ancoragem AOS01 pode ser instalado em madeira, betão e aço, e suporta tanto tensões em plano (360°), como forças de extração. Altura do suporte de 300 a 600 mm para se adequar às diferentes espessuras dos telhados.
Foi concebido para aplicação em telhados planos, coberturas inclinadas e tetos.
Documentação
-
Ficha técnica
-
File BIM.ifc
-
File BIM.rfa
-
Declaração de colocação e inspecção
TOWER
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
TOWER A2
| CÓDIGO | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | - | - | - | - | 1 |
