H-RAIL ON WALL

TRABALHOS EM ALTURA E SEGURANÇA

Os trabalhos em altura exigem uma fixação segura, mas esta pode ser visualmente impactante ou impor limitações excessivas à utilização. O sistema de carril H-RAIL é seguro e versátil, com um impacto visual mínimo. Permite criar linhas de ancoragem rígidas horizontais, curvas ou retas, utilizando poucas fixações graças aos componentes do sistema. H-RAIL é indicado para trabalhar em altura, tanto em retenção como em suspensão.

Contactar o agente

Descrição
Documentação
Códigos e dimensões

Descrição

Os trabalhos em altura com H-RAIL ON WALL

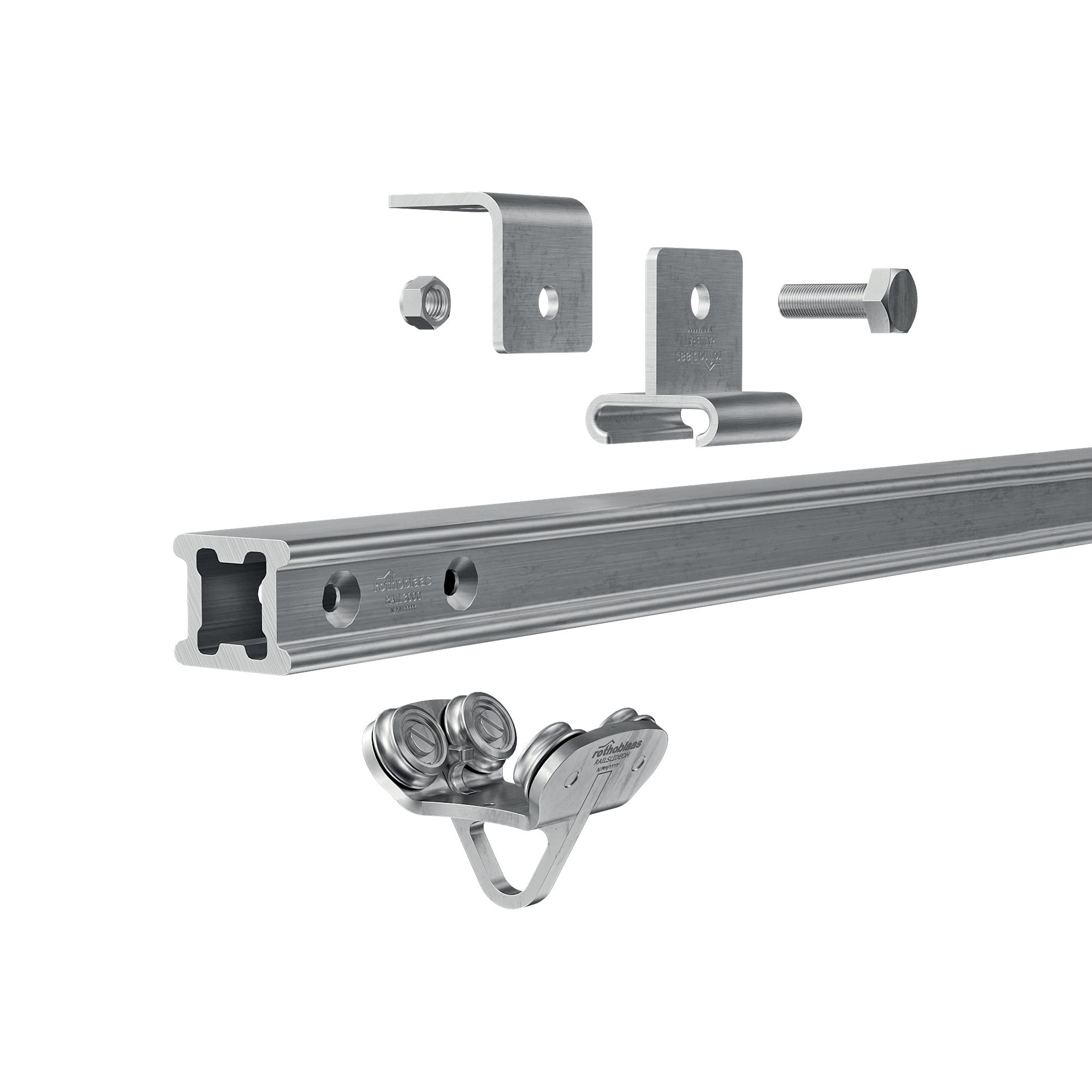

O H-RAIL foi concebido para ser utilizado através de um dispositivo corrediço específico, equipado com quatro rodas, que permite trabalhar em altura, mesmo quando suspenso.

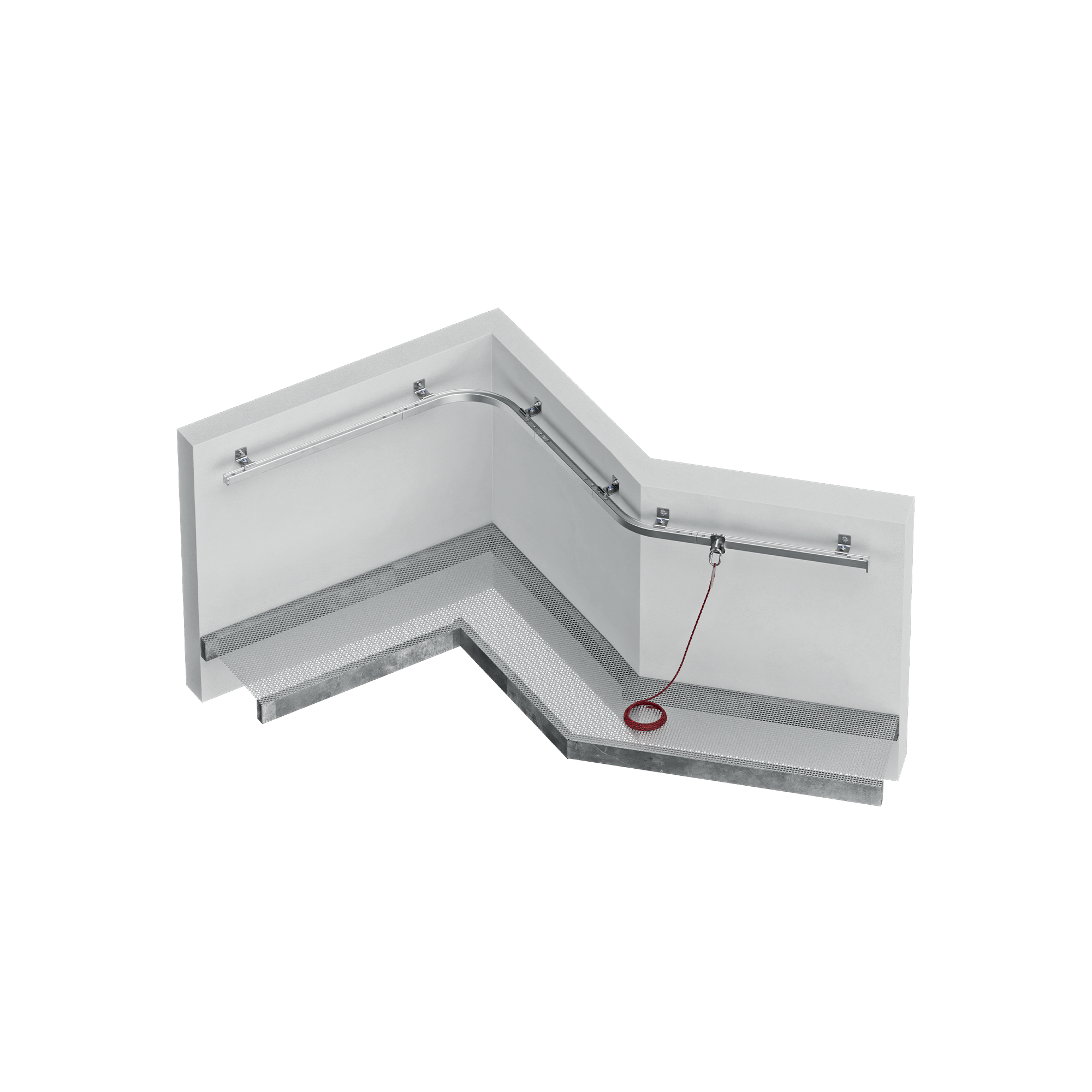

H-RAIL oferece a possibilidade de montagem em diferentes estruturas (madeira, betão e aço) para se adaptar a todas as necessidades de instalação. Ao contrário dos outros modelos, o H-RAIL ON WALL é instalado na parede, o H-RAIL ON FLOOR na cobertura e o H-RAIL OVERHEAD por baixo da estrutura de suporte.

Graças ao entre-eixo até 6 m entre os suportes, a montagem requer um número limitado de pontos de fixação.

A segurança por definição do trabalho em altura

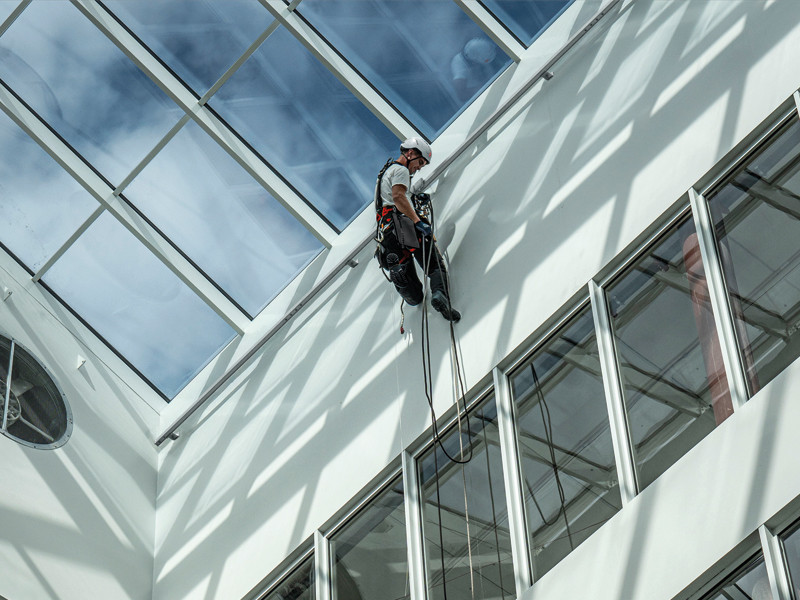

O que se entende por trabalho em altura? O risco de queda de uma altura superior a 2 metros define o trabalho em altura, que prevê sempre uma ancoragem segura. No entanto, para alguns tipos de manutenção, como a manutenção de fachadas, especialmente no caso de grandes edifícios, há uma tendência para adotar soluções de segurança que ocupam muito espaço, como os BMU, também conhecidos como cestos. Para a sua instalação, é necessário espaço para acomodar uma máquina com um grande braço mecânico, cujo peso e volume já devem ser considerados no projeto do edifício. O H-RAIL, por outro lado, graças à sua simplicidade e leveza, pode sempre ser instalado posteriormente, oferecendo um desempenho superior.

O sistema de ancoragem H-RAIL ON WALL da Rothoblaas é a última palavra em termos de segurança para trabalhos em altura e manutenção de coberturas e fachadas. Concebido com o objetivo de proporcionar a máxima proteção aos operadores, este sistema inovador de linhas de vida oferece uma solução fiável e resistente para qualquer tipo de estrutura. A sua instalação, feita diretamente na parede, é extremamente simples e não requer trabalhos complexos de alvenaria, garantindo uma eficiência de montagem excecional. O design ergonómico e compacto do sistema integra-se harmoniosamente na arquitetura circundante, sem comprometer a estética do local. Fabricado com materiais da mais alta qualidade e resistência, garante uma proteção duradoura, dando tranquilidade e segurança tanto aos operadores como aos utilizadores das instalações envolvidas. A versatilidade e fiabilidade do H-RAIL tornam-no a escolha ideal para uma vasta gama de aplicações, desde a manutenção industrial às intervenções em edifícios residenciais, contribuindo para elevar os padrões de segurança e proteger as vidas de quem trabalha em altura.

Documentação

CARRIL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILVC90	90° curved rail	EN AW 6063 (T6)	506	49	506	1
RAILVC135	135° curved rail	EN AW 6063 (T6)	260	49	558	1

SUPORTE

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILBRAT	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRATA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT90	rail bracket	AISI 304 stainless steel grade 1.4301	60	74	60	1
RAILBRAT90A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	74	60	1
RAILBRAT12	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT12A4	rail bracket	-	60	63	60	1
RAILBRAT16	rail bracket	AISI 304 stainless steel grade 1.4301	60	63	60	1
RAILBRAT16A4	rail bracket	AISI 316 stainless steel grade 1.4401	60	63	60	1
RAILBRATW	rail bracket	AISI 304 stainless steel grade 1.4301	103	63	60	1
RAILBRATWA4	rail bracket	AISI 316 stainless steel grade 1.4401	103	63	60	1
RAILBRAS	rail bracket	AISI 304 stainless steel grade 1.4301	60	22	60	1
RAILBRASA4	rail bracket	AISI 316 stainless steel grade 1.4401	60	22	60	1
RAILBRAW	rail bracket	AISI 304 stainless steel grade 1.4301	120	22	60	1
RAILBRAWA4	rail bracket	AISI 316 stainless steel grade 1.4401	120	22	60	1

TERMINAL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

DISPOSITIVO DESLIZANTE

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILSLIDE	sliding device	AISI 304 stainless steel grade 1.4301	50	51	70	1
RAILSLIDEA4	sliding device	AISI 316 stainless steel grade 1.4401	50	51	70	1
RAILSLIDEOH	sliding device	AISI 304 stainless steel grade 1.4301	72	72	95	1
RAILSLIDEOHA4	sliding device	AISI 316 stainless steel grade 1.4401	72	72	95	1

LIGAÇÃO

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIXAÇÃO

CÓDIGO	descrição	material	pçs
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CÓDIGO	descrição	pçs
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1
