H-RAIL ON FLOOR

CONSTRUÇÃO SEGURA POR CORDA

Os trabalhos de construção por corda e o trabalho em altura em geral são mais fáceis e seguros com este sistema de carril para utilização horizontal. De facto, em comparação com outros sistemas de segurança para trabalhos em altura, o carril fixado na cobertura assegura uma economia de espaço, garantindo um impacto visual mínimo.

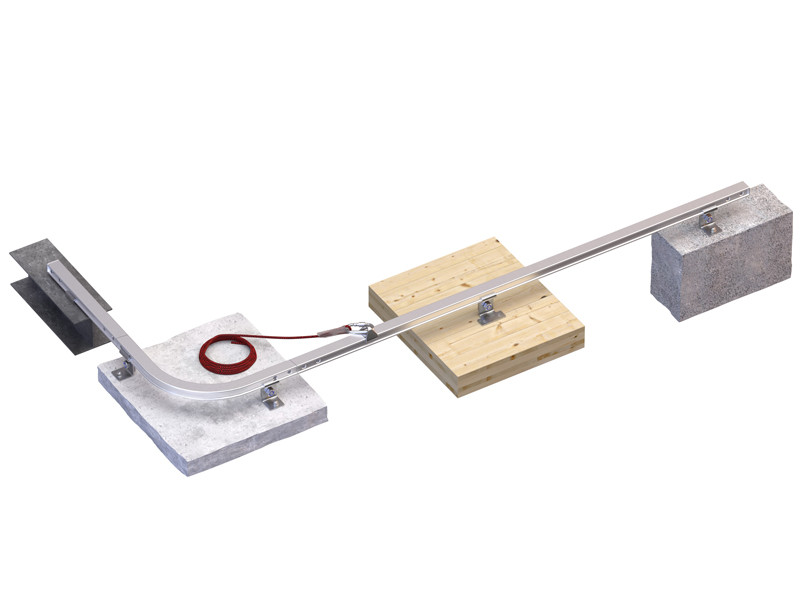

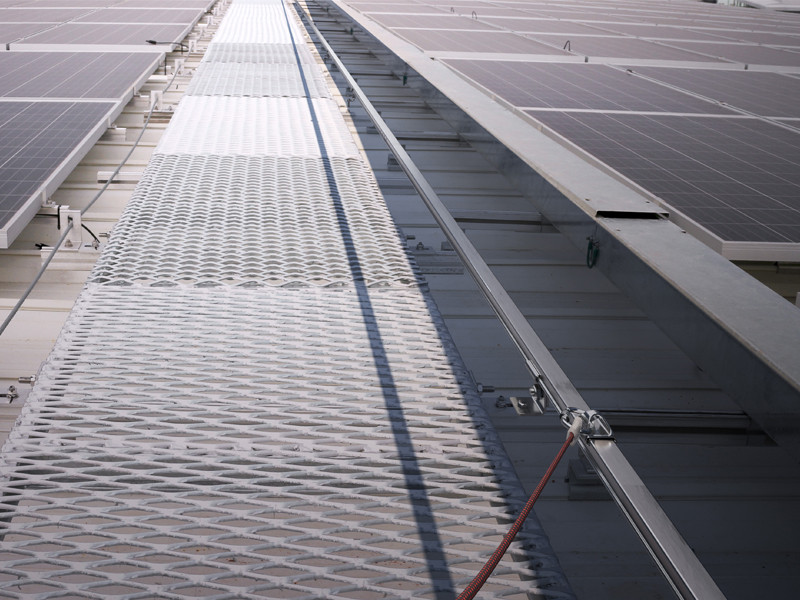

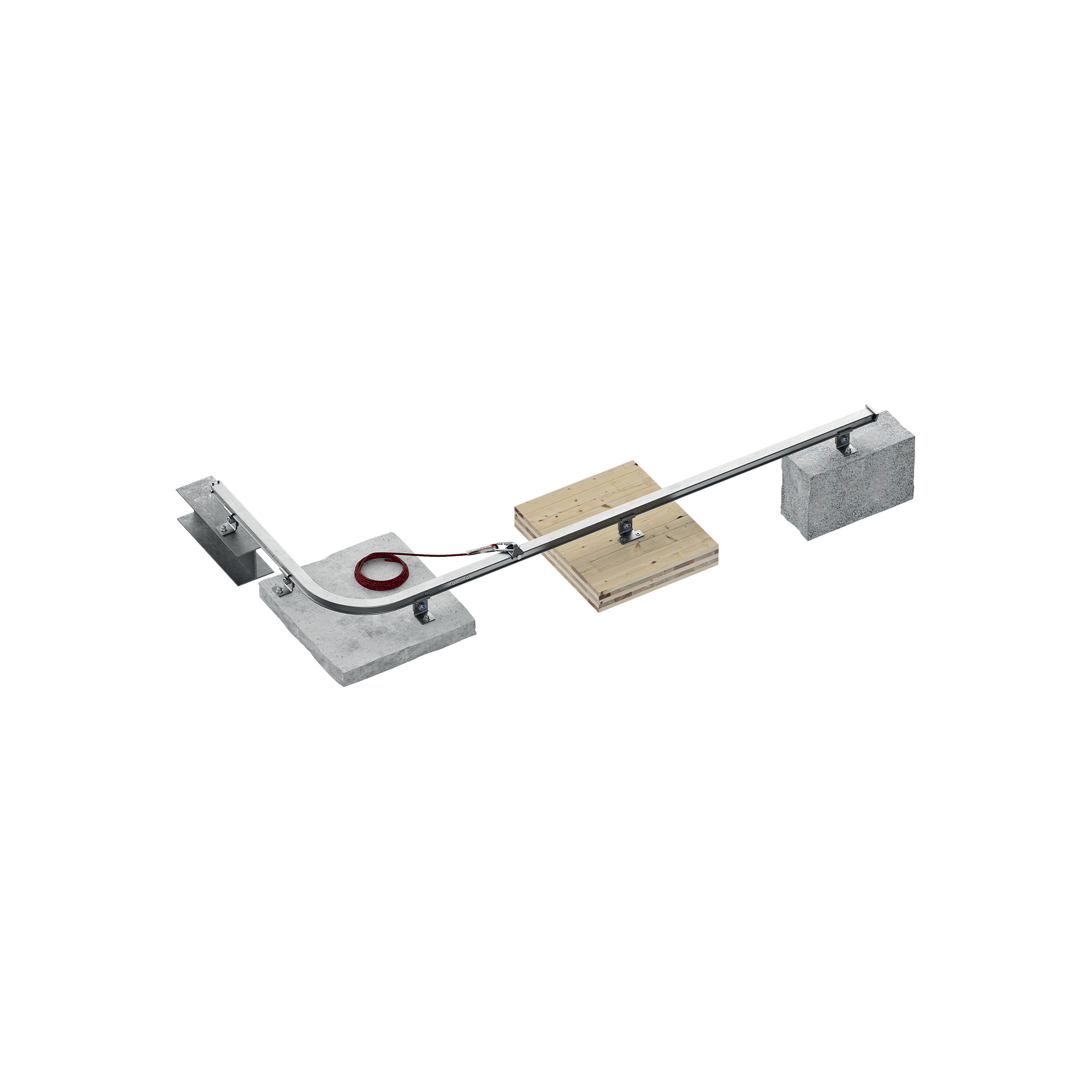

H-RAIL pode ser utilizado para várias aplicações. Graças ao entre-eixo até 6 m entre os suportes, a montagem requer um número limitado de pontos de fixação. Comparado com os outros modelos H-RAIL, o H-RAIL ON FLOOR é instalado na cobertura do telhado, com a possibilidade de ser elevado para superar eventuais obstáculos (H-RAIL+TOWER). Pelo contrário, o H-RAIL ON WALL é instalado na parede, enquanto o H-RAIL OVERHEAD é instalado por baixo da estrutura de suporte.

Contactar o agente

Descrição
Documentação
Códigos e dimensões

Descrição

Os trabalhos por corda com H-RAIL ON FLOOR

A margem de manobra para a manutenção das fachadas é muitas vezes reduzida. Quando se trata de limpeza de janelas, por exemplo, existem poucas alternativas que garantam a execução do trabalho por corda e a segurança dos operadores de acesso por corda. Entre estes, os mais comuns são os BMU (Building Maintenance Unit ou “cestos”) e os sistemas que integram carris horizontais para acesso por corda, como o H-RAIL. Ao contrário dos BMU, os sistemas como o H-RAIL da Rothoblaas são uma solução discreta, elegante e de rápida instalação.

As vantagens do H-RAIL nos trabalhos por corda

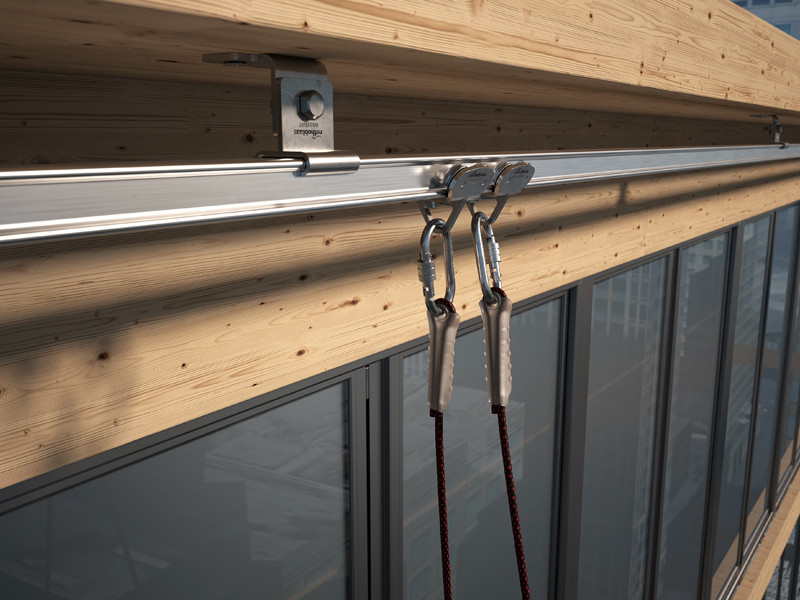

Além da estética melhorada, da economia de espaço e do baixo peso, o H-RAIL tem também vantagens em termos de segurança. Enquanto nos BMU, durante o trabalho, os operadores têm de se inclinar para alcançar a fachada, arriscando-se a balançar o cesto, o carril do H-RAIL permite trabalhar em suspensão, com o operador na corda com o arnês colocado e à distância correta da parede.

Também no que diz respeito à rapidez de execução dos trabalhos por corda, o H-RAIL permite a presença de 4 operadores em simultâneo no mesmo vão, com uma maior rapidez de execução das obras, mesmo em fachadas inclinadas, com ângulos e espaços estreitos.

Documentação

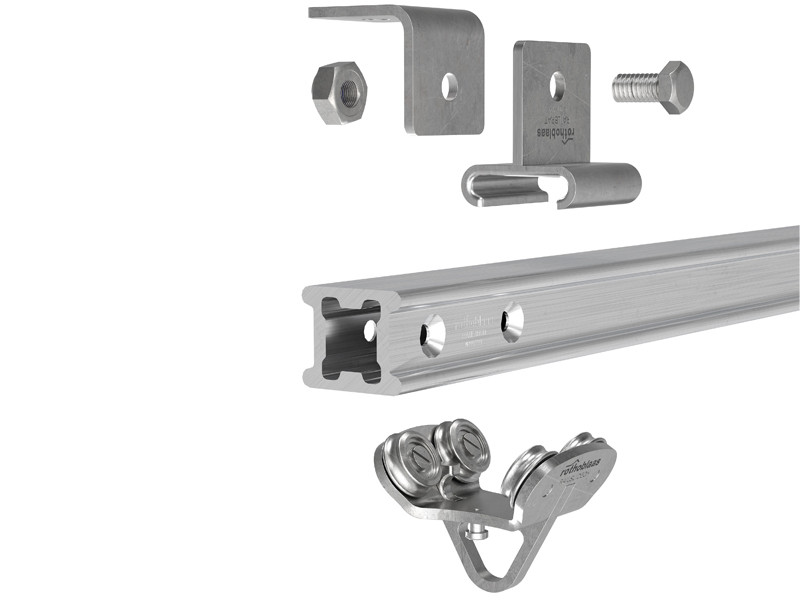

CARRIL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILC90	90° curved rail	EN AW 6063 (T6)	475	41	475	1
RAILC120	120° curved rail	EN AW 6063 (T6)	336	41	538	1
RAILC135	135° curved rail	EN AW 6063 (T6)	257	41	536	1
RAILC150	150° curved rail	EN AW 6063 (T6)	178	41	512	1

SUPORTE

CÓDIGO	descrição	pçs
RAILBRAT	rail bracket	1
RAILBRAT12	rail bracket	1
RAILBRATW	rail bracket	1
RAILBRAS	rail bracket	1
RAILBRAW	rail bracket	1

TERMINAL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILEND	rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN	rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

LIGAÇÃO

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CÓDIGO	descrição	material	B [mm]	H [mm]	L [mm]	pçs
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FIXAÇÃO

CÓDIGO	descrição	material	pçs
RAILOCKSCREW	lock screw	A2-70	250
RAILSCREW	DIN 7991 A2-70	A2-70	50
RAILSCREWA4	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CÓDIGO	descrição	pçs
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1
