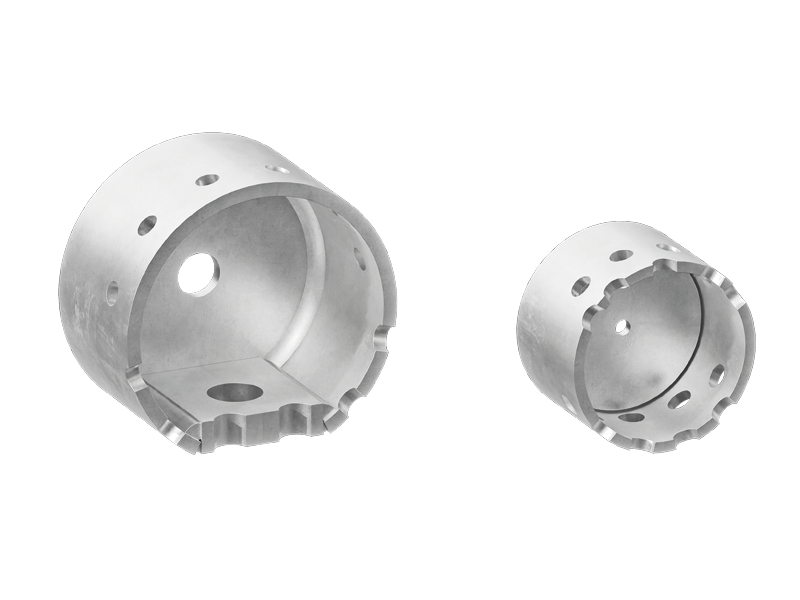

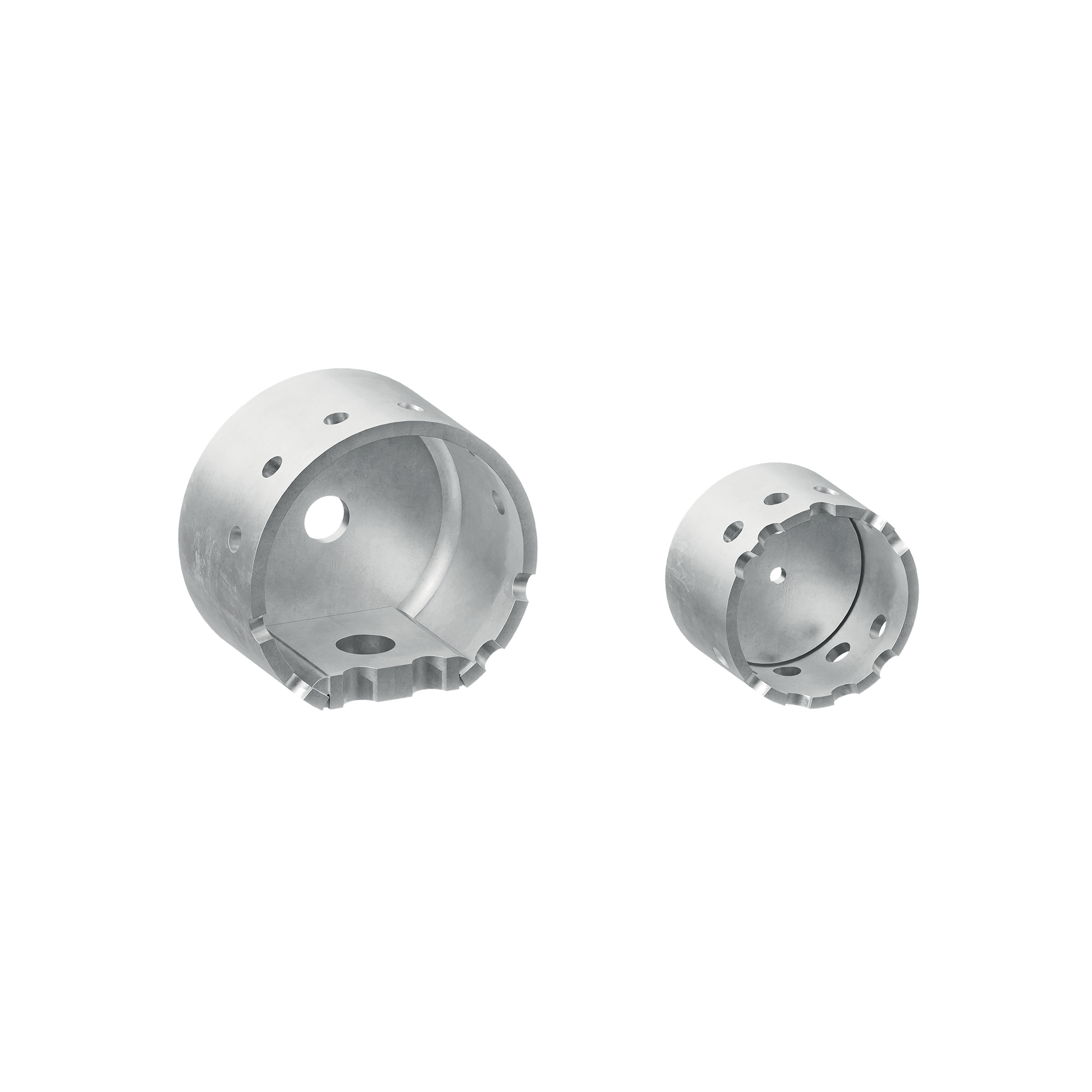

CONECTOR REMOVÍVEL PARA PAINÉIS ESTRUTURAIS
RING

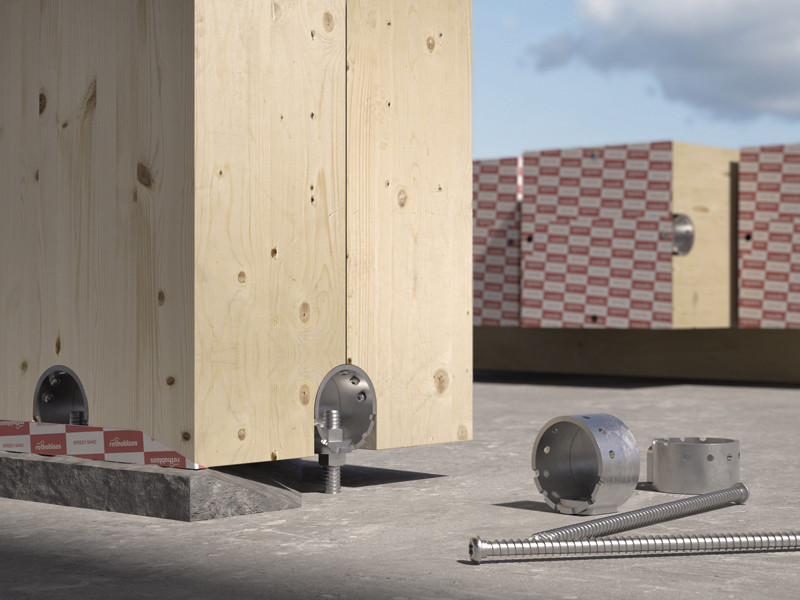

Graças à sua geometria circular e à dupla inclinação dos parafusos, o RING insere-se completamente na parede de madeira e é a solução ideal para a pré-fabricação na fábrica, o transporte e a montagem simples no estaleiro.
Garante igualmente a desmontagem.
CARACTERÍSTICAS
Graças à dupla inclinação dos parafusos, os conectores podem ser pré-instalados na fábrica ou inseridos na obra. A instalação de parafusos inclinados é facilitada pela geometria especial do conector.

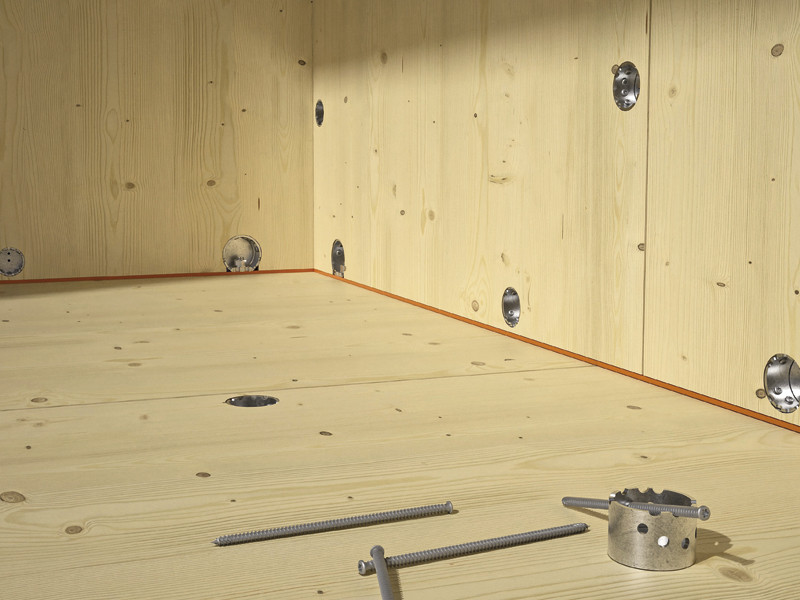

A versão com parafusos (RING60T) é perfeitamente adequada para ligações entre painéis CLT como sistema de ligação laje-laje, laje-parede ou parede-parede. Pode ser pré-instalados na fábrica ou no local, permite que os painéis sejam posicionados de acordo com qualquer inclinação e tolerância.

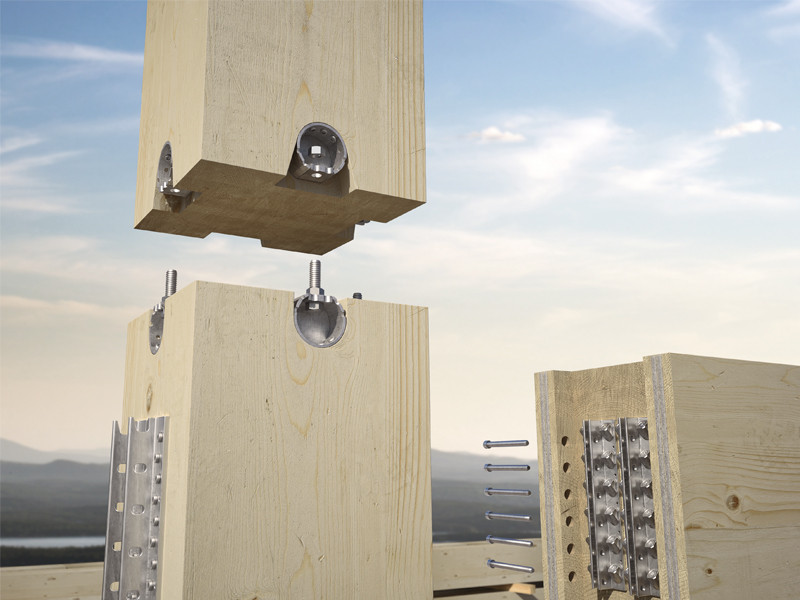

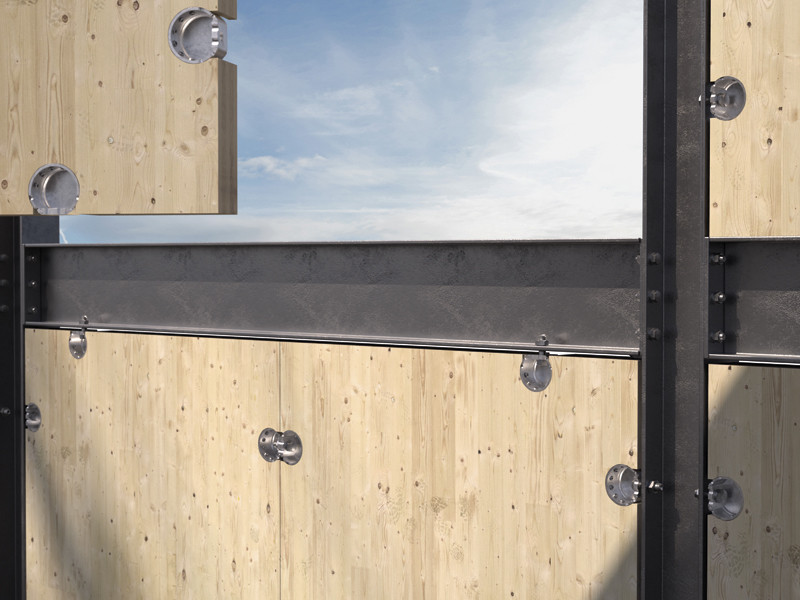

A versão com parafuso (RING90C) é ideal para a realização de ligações de madeira-aço em estruturas híbridas, ou em ligações madeira-madeira através do utilização de dois conectores. Não requer elementos adicionais, aparafusamento simples com M16.
A elevada resistência do conector permite reduzir o número de fixações. Na fábrica, são necessários trabalhos simples do painel, o que permite um transporte e uma instalação fáceis, acelerados por operações efetuadas apenas num dos lados da parede.
Os conectores RING são realizados em aço carbono S355, com um tratamento de superfície Fe/Zn12c para maximizar a resistência e a durabilidade.
Documentação
Ficha técnica
|
---|
RING
CÓDIGO | Ø
[mm]
|
B
[mm]
|
pçs | |
---|---|---|---|---|
RING60T | New | 60 | 45 | 5 |
RING90C | New | 90 | 50 | 5 |
