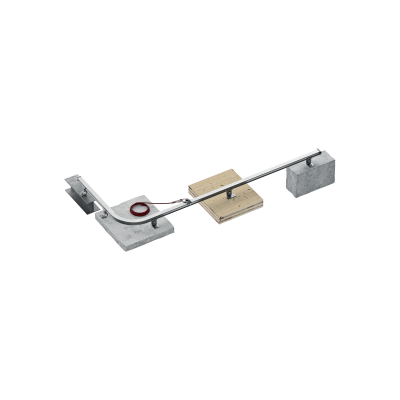

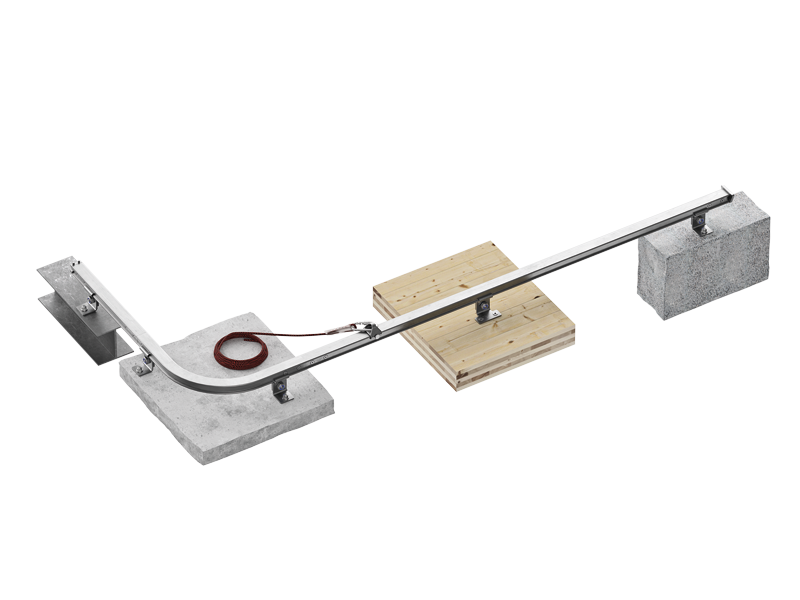

H-RAIL ON FLOOR
Os trabalhos de construção por corda e o trabalho em altura em geral são mais fáceis e seguros com este sistema de carril para utilização horizontal. De facto, em comparação com outros sistemas de segurança para trabalhos em altura, o carril fixado na cobertura assegura uma economia de espaço, garantindo um impacto visual mínimo.
H-RAIL pode ser utilizado para várias aplicações. Graças ao entre-eixo até 6 m entre os suportes, a montagem requer um número limitado de pontos de fixação. Comparado com os outros modelos H-RAIL, o H-RAIL ON FLOOR é instalado na cobertura do telhado, com a possibilidade de ser elevado para superar eventuais obstáculos (H-RAIL+TOWER). Pelo contrário, o H-RAIL ON WALL é instalado na parede, enquanto o H-RAIL OVERHEAD é instalado por baixo da estrutura de suporte.
Descrição
Os trabalhos por corda com H-RAIL ON FLOOR
A margem de manobra para a manutenção das fachadas é muitas vezes reduzida. Quando se trata de limpeza de janelas, por exemplo, existem poucas alternativas que garantam a execução do trabalho por corda e a segurança dos operadores de acesso por corda. Entre estes, os mais comuns são os BMU (Building Maintenance Unit ou “cestos”) e os sistemas que integram carris horizontais para acesso por corda, como o H-RAIL. Ao contrário dos BMU, os sistemas como o H-RAIL da Rothoblaas são uma solução discreta, elegante e de rápida instalação.
As vantagens do H-RAIL nos trabalhos por corda
Além da estética melhorada, da economia de espaço e do baixo peso, o H-RAIL tem também vantagens em termos de segurança. Enquanto nos BMU, durante o trabalho, os operadores têm de se inclinar para alcançar a fachada, arriscando-se a balançar o cesto, o carril do H-RAIL permite trabalhar em suspensão, com o operador na corda com o arnês colocado e à distância correta da parede.
Também no que diz respeito à rapidez de execução dos trabalhos por corda, o H-RAIL permite a presença de 4 operadores em simultâneo no mesmo vão, com uma maior rapidez de execução das obras, mesmo em fachadas inclinadas, com ângulos e espaços estreitos.
Documentação
-
Ficha técnica
-
Declaração de conformidade
-
Normas de segurança, instruções de utilização e instalação
-
File BIM.ifc
-
File BIM.rfa
-
Declaração de colocação e inspecção
-
Manual de instalação
CARRIL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILC90 | 90° curved rail | EN AW 6063 (T6) | 475 | 41 | 475 | 1 |
| RAILC120 | 120° curved rail | EN AW 6063 (T6) | 336 | 41 | 538 | 1 |
| RAILC135 | 135° curved rail | EN AW 6063 (T6) | 257 | 41 | 536 | 1 |
| RAILC150 | 150° curved rail | EN AW 6063 (T6) | 178 | 41 | 512 | 1 |
SUPORTE
| CÓDIGO | descrição | pçs |
|---|---|---|
| RAILBRAT | rail bracket | 1 |
| RAILBRAT12 | rail bracket | 1 |
| RAILBRATW | rail bracket | 1 |
| RAILBRAS | rail bracket | 1 |
| RAILBRAW | rail bracket | 1 |
TERMINAL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 |
| RAILENDA4 | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 |
| RAILENDOPENA4 | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
LIGAÇÃO
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
TOOL
| CÓDIGO | descrição | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FIXAÇÃO
| CÓDIGO | descrição | material | pçs |
|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 |
| RAILSCREWA4 | DIN 7991 A4-70 | A4-70 | 50 |
