PARAFUSO DE CABEÇA LARGA

TBS EVO

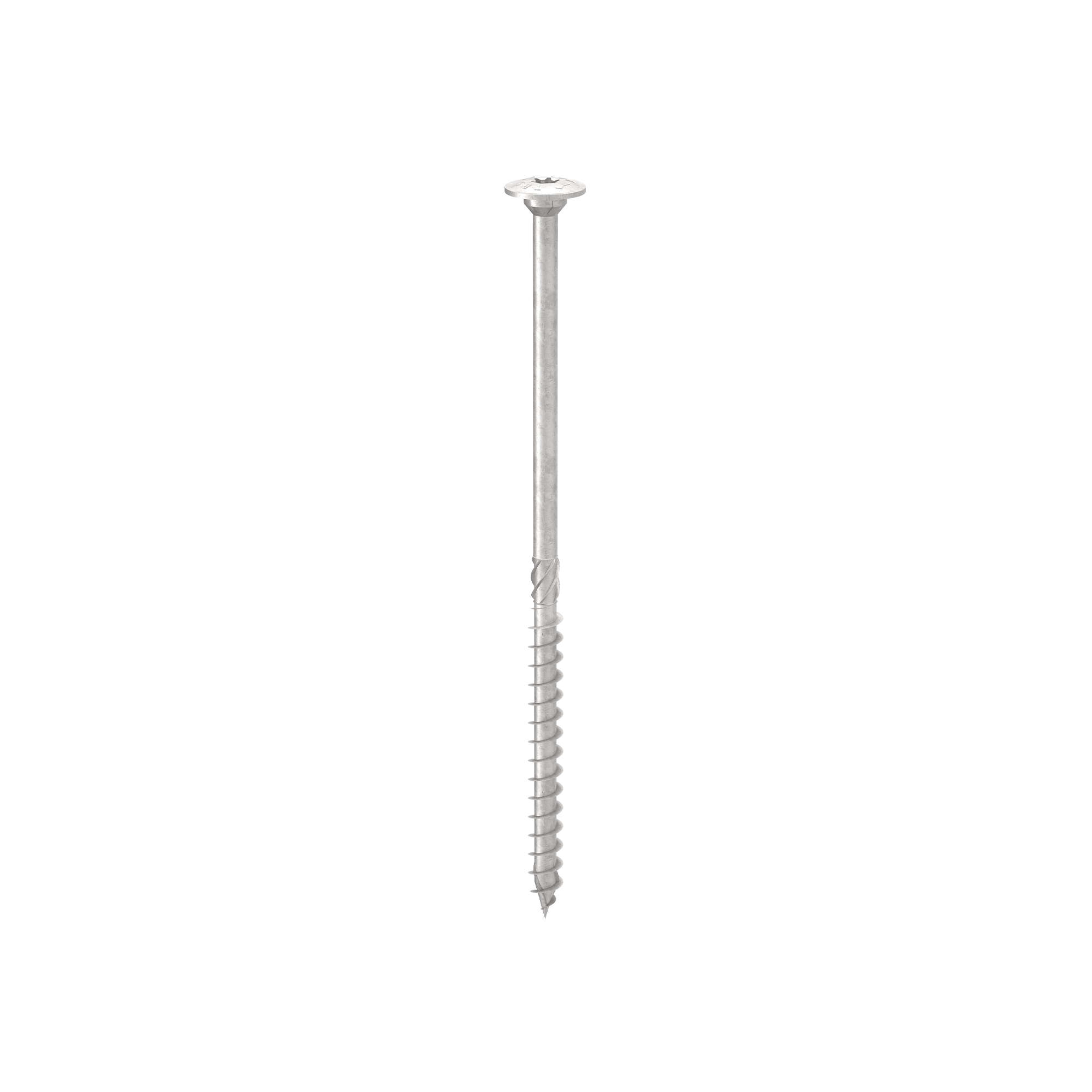

O parafuso para madeira TBS EVO é o parafuso estrutural utilizável externamente na classe de serviço 3 e na classe de corrosividade atmosférica C4.

A cabeça larga tem a função de uma anilha e garante uma elevada resistência à tração.

Parafusos estruturais para exterior: descubra TBS EVO, o parafuso para madeira de cabeça larga.

TBS EVO é homologado para aplicações estruturais solicitadas em qualquer direção em relação à fibra (α = 0° - 90°).

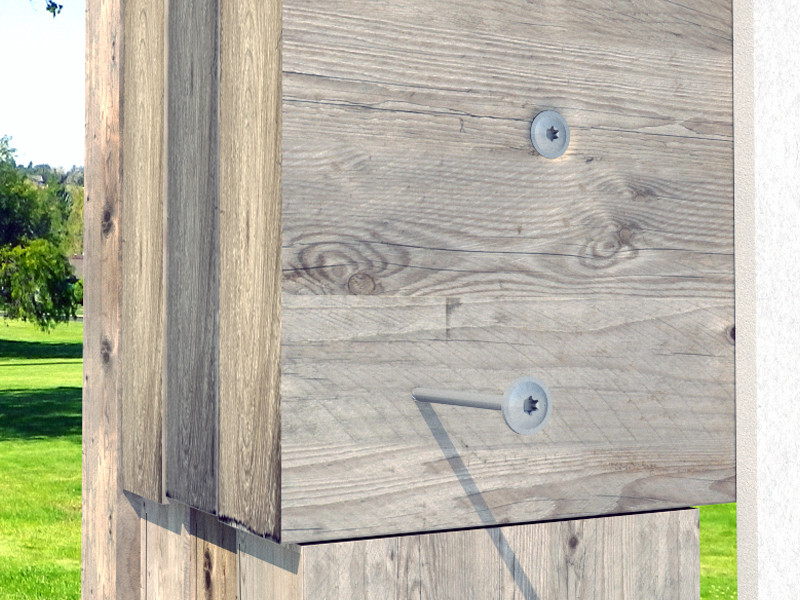

Graças à cabeça larga, é ideal em presença de vento ou variações dimensionais da madeira. A rosca assimétrica em forma de “guarda-chuva” assegura uma maior capacidade de penetração na madeira.

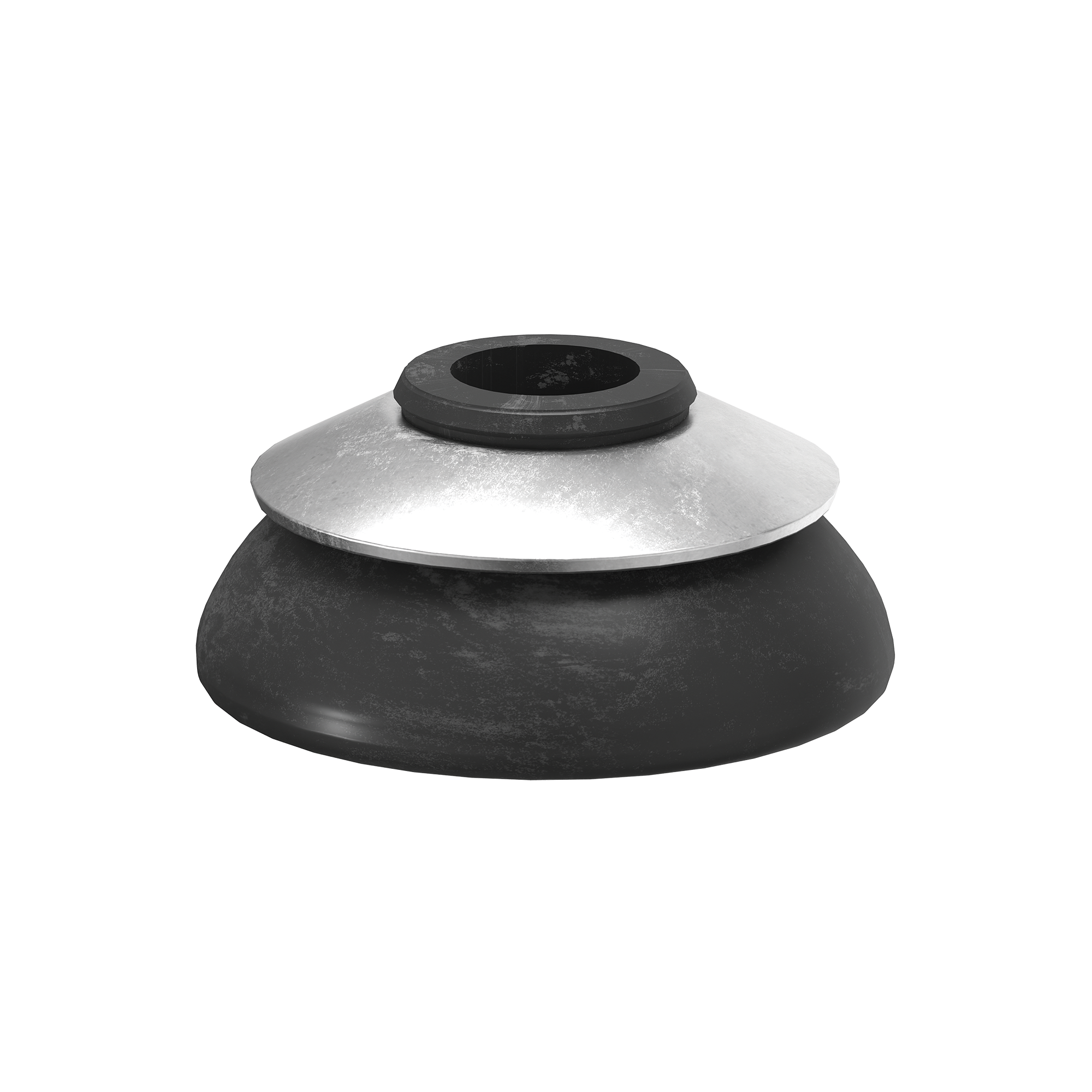

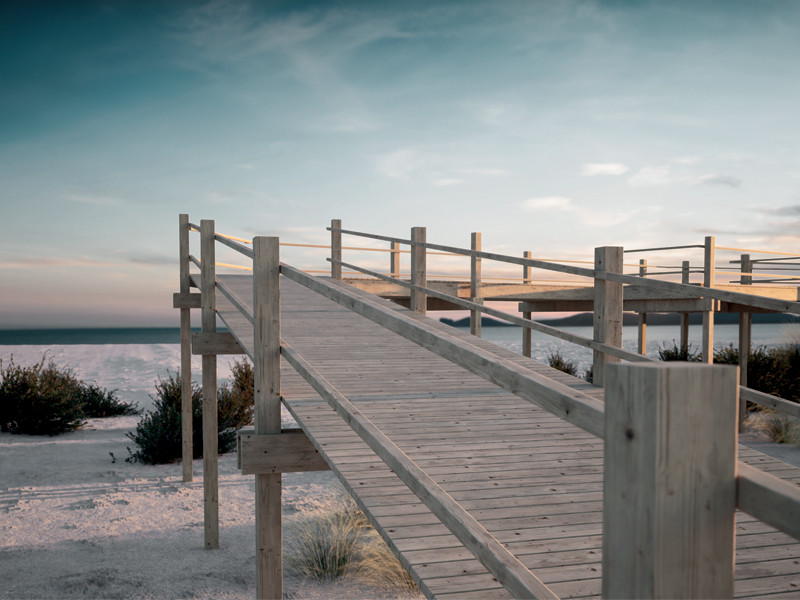

Excelente para a realização de estruturas externas, como passadiços e marquises e para a fixação de painéis SIP e sanduíche. Em combinação com a anilha de guarnição WBAZ, também é adequada para a fixação em chapa até 0,7 mm de espessura, sem a necessidade de pré-furo.

Os parafusos para madeira TBS EVO podem ser usados com painéis à base de madeira, madeira maciça e lamelada, CLT e LVL, madeiras de alta densidade, madeiras agressivas contendo taninos e madeiras tratadas quimicamente.

Em aço ao carbono, graças ao revestimento multicamada de 20 μm com tratamento superficial à base de resina epóxida e tratamento de superfície à base de flocos de alumínio, é perfeito para aplicações com essências contendo taninos ou tratadas com impregnantes e outros processos químicos.

Os testes demostraram ausência de ferrugem após 1440 horas de exposição a névoa salina de acordo com a ISO 9227.

Utilizável no exterior em classe de serviço 3 e em classe de corrosão atmosférica C4.

Os valores são certificados também para a inserção do parafuso em direção paralela à fibra.

Características

FOCUS classe de corrosividade C4
CABEÇA larga
DIÂMETRO 6,0 e 8,0 mm
COMPRIMENTO de 60 a 240 mm

Documentação

Ficha técnica
Guia De Distâncias Mínimas
Ficha técnica USA
Ficha técnica JAPAN
ICC-ES Evaluation report
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD
File BIM.ifc
File BIM.rfa

TBS EVO

CÓDIGO d₁
[mm]
L
[mm]
TX pçs
TBSEVO660 6 60 TX30 100
TBSEVO680 6 80 TX30 100
TBSEVO6100 6 100 TX30 100
TBSEVO6120 6 120 TX30 100
TBSEVO6140 6 140 TX30 100
TBSEVO6160 6 160 TX30 100
TBSEVO6180 6 180 TX30 100
TBSEVO6200 6 200 TX30 100
TBSEVO8100 8 100 TX40 50
TBSEVO8120 8 120 TX40 50
TBSEVO8140 8 140 TX40 50
TBSEVO8160 8 160 TX40 50
TBSEVO8180 8 180 TX40 50
TBSEVO8200 8 200 TX40 50
TBSEVO8220 8 220 TX40 50
TBSEVO8240 8 240 TX40 50
TBSEVO8280 8 280 TX40 50
TBSEVO8320 8 320 TX40 50
TBSEVO8360 8 360 TX40 50
TBSEVO8400 8 400 TX40 50
TBSEVO10120 10 120 TX50 50
TBSEVO10140 10 140 TX50 50
TBSEVO10160 10 160 TX50 50
TBSEVO10180 10 180 TX50 50
TBSEVO10200 10 200 TX50 50
TBSEVO10220 10 220 TX50 50
TBSEVO10240 10 240 TX50 50
TBSEVO10280 10 280 TX50 50
TBS EVO_2D_v1_web
