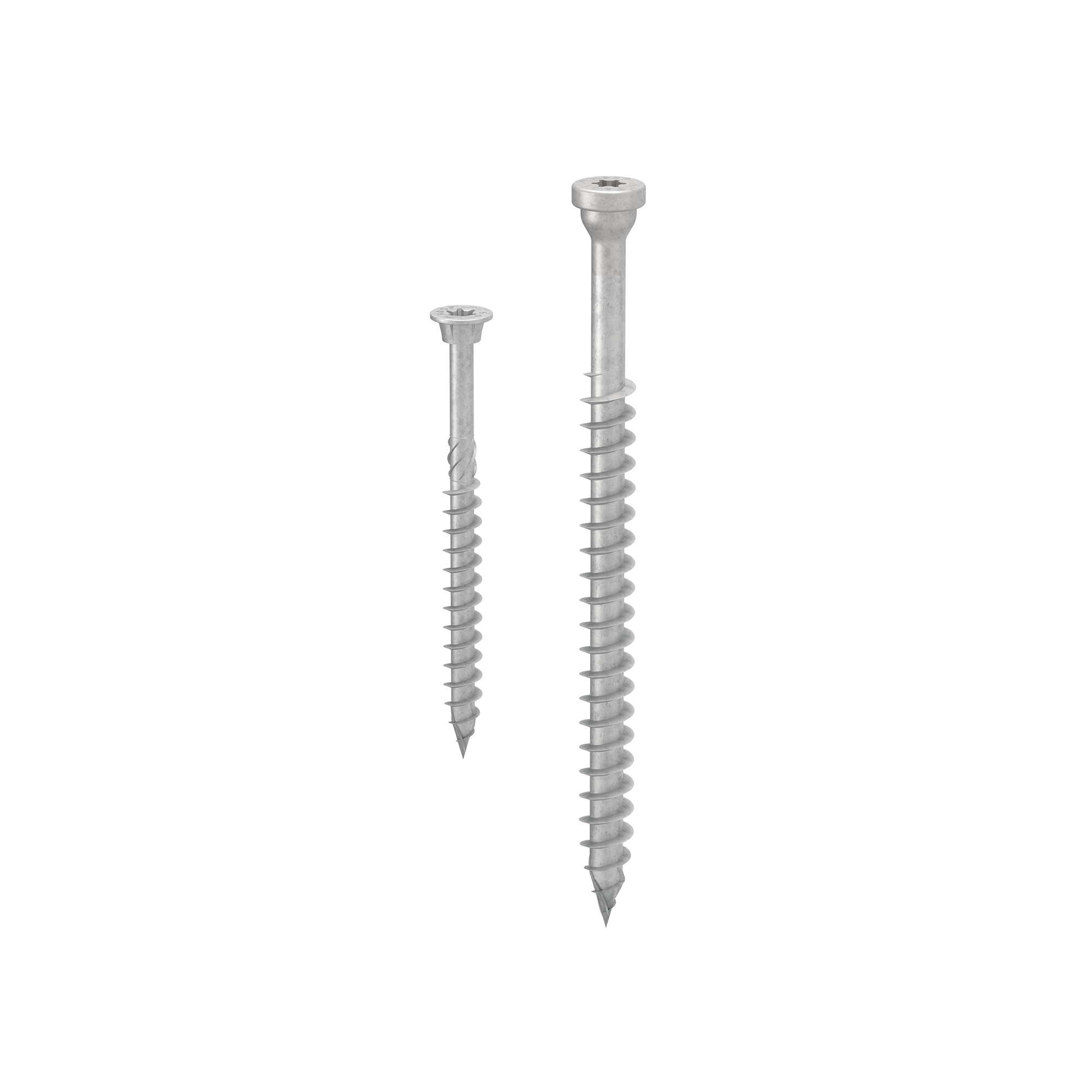

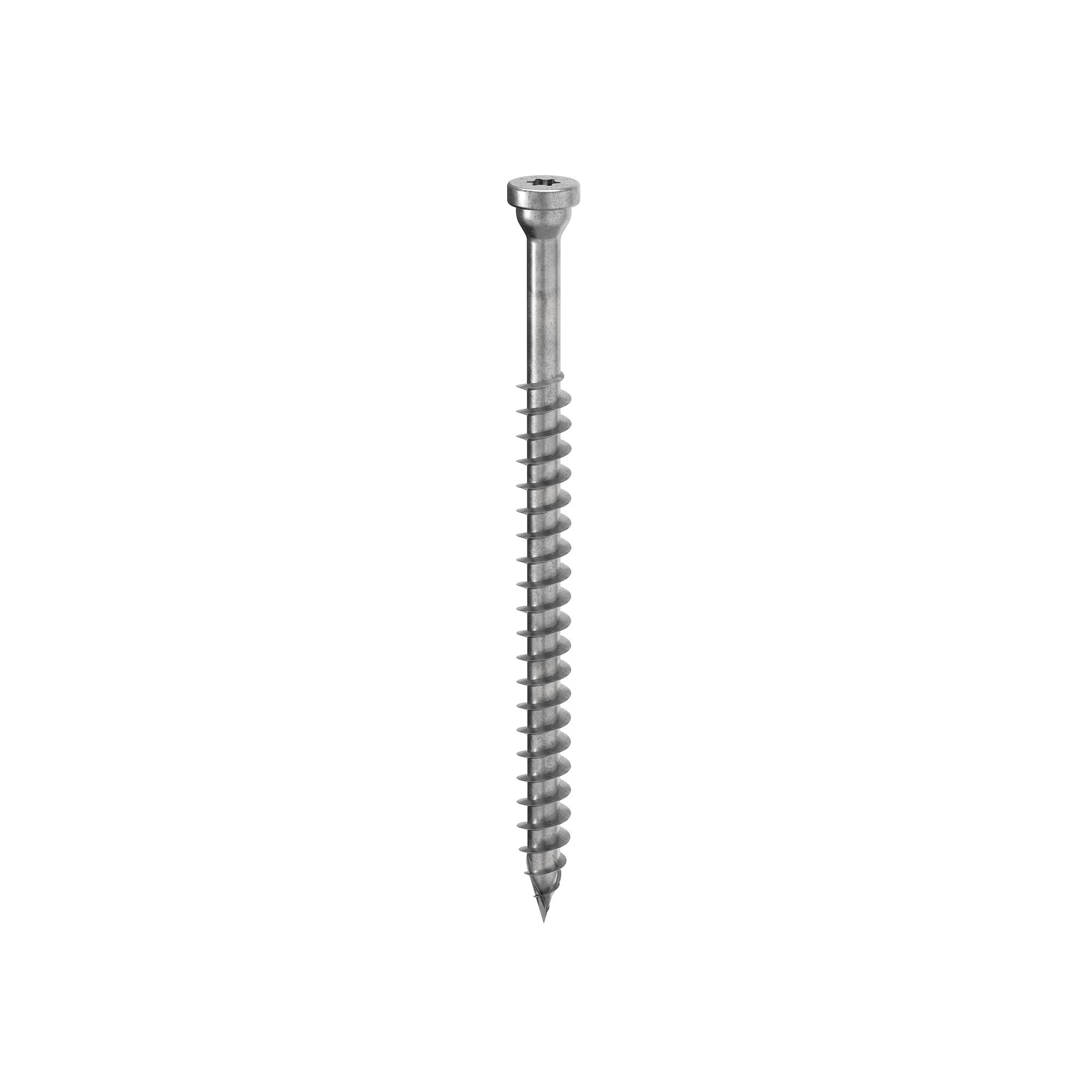

PARAFUSO DE CABEÇA TRONCOCÓNICA
HBS PLATE EVO

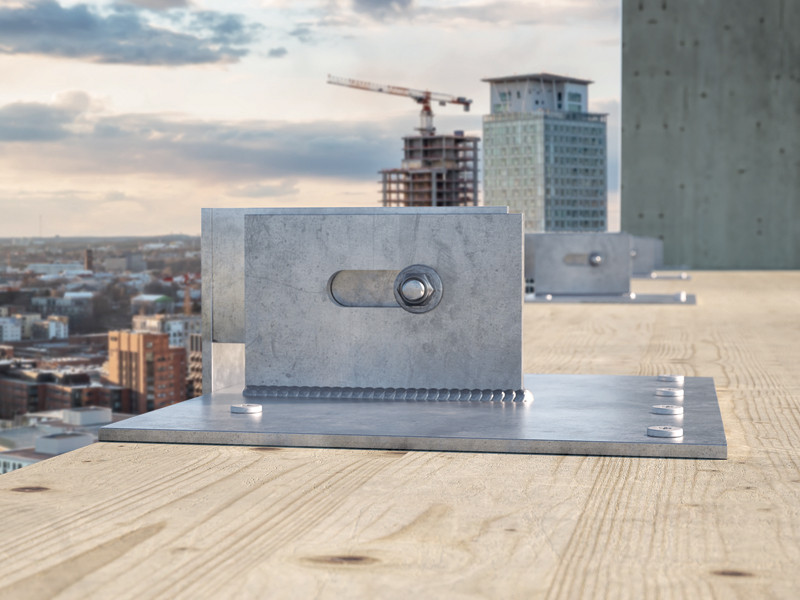

O parafuso para madeira HBS PLATE EVO foi projetado para as juntas em aço-madeira no exterior.
O revestimento especial torna-o perfeito para aplicações em classe de serviço 3.
HBS PLATE EVO, o parafuso para madeira para a fixação das chapas metálicas que não temem ambientes agressivos.

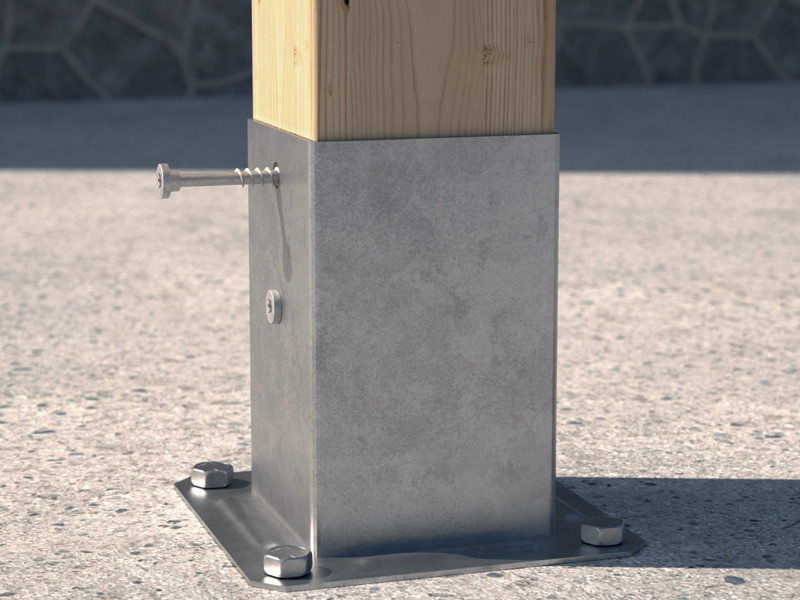

HBS PLATE EVO é o parafuso para madeira projetado para a fixação de chapas metálicas à madeira em ambientes exteriores.
A sua cabeça com formato troncocónico e uma espessura aumentada permite fixar com segurança as chapas na madeira.
As medidas pequenas (5,0 e 6,0 mm) são adequadas também para ligações madeira-madeira. HBS PLATE EVO é perfeito para a fixação de chapas padrão Rothoblaas num ambiente externo. A versão de diâmetro 5 mm é adequada para a fixação das tábuas para terraços.
O revestimento especial de C4 EVO multicamada 20 μm com tratamento superficial à base de resina epóxida e flocos de alumínio demonstrou a ausência de ferrugem após 1440 horas de exposição em névoa salina, de acordo com a ISO 9227.
Em aço ao carbono com revestimento de alta resistência à corrosão, pode ser usado no exterior na classe de serviço 3 e na classe de corrosividade atmosférica C4.
HBS PLATE EVO é ideal para a utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT, LVL, madeiras de alta densidade.
Classes de serviço 1, 2 e 3.
Características
FOCUS | classe de corrosividade C4 |
---|---|
CABEÇA | troncocónicas para chapas |
DIÂMETRO | de 5,0 a 10,0 mm |
COMPRIMENTO | de 40 a 180 mm |
Documentação
Ficha técnica
|
|
---|---|
Guia De Distâncias Mínimas
|
|
Ficha técnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File CAD HBS P 2022
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Ficha técnica HBS P EVO 2022
|
Instruções de disposição
Instruções De Aplicação |
---|
HBS P EVO Ø5 - Ø6
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
HBSPEVO550 | - | 5 | 50 | 30 | 0.2 | 1 15/16'' | 1 3/16'' | TX25 | 200 |
HBSPEVO560 | - | 5 | 60 | 35 | 0.2 | 2 3/8'' | 1 3/8'' | TX25 | 200 |
HBSPEVO570 | - | 5 | 70 | 40 | 0.2 | 2 3/4'' | 1 9/16'' | TX25 | 100 |
HBSPEVO580 | - | 5 | 80 | 50 | 0.2 | 3 1/8'' | 1 15/16'' | TX25 | 100 |
HBSPEVO680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
HBSPEVO690 | - | 6 | 90 | 55 | 0.24 | 3 1/2'' | 2 3/16'' | TX30 | 100 |
HBS PL EVO Ø8 - Ø10 - Ø12
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
HBSPLEVO840 | - | 8 | 40 | 32 | 0.32 | 1 9/16'' | 1 1/4'' | TX40 | 100 |
HBSPLEVO860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
HBSPLEVO880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
HBSPLEVO8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
HBSPLEVO8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
HBSPLEVO8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
HBSPLEVO8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
HBSPLEVO1060 | - | 10 | 60 | 52 | 0.4 | 2 3/8'' | 2 1/16'' | TX40 | 50 |
HBSPLEVO1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
HBSPLEVO10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
HBSPLEVO10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
HBSPLEVO10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
HBSPLEVO10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
HBSPLEVO10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
HBSPLEVO12120 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
HBSPLEVO12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
HBSPLEVO12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
HBSPLEVO12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
HBSPLEVO12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
HBS P EVO Ø8 - Ø10
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
HBSPEVO840 | - | 8 | 40 | 32 | 0.32 | 1 9/16'' | 1 1/4'' | TX40 | 100 |
HBSPEVO860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
HBSPEVO880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
HBSPEVO8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
HBSPEVO8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
HBSPEVO8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
HBSPEVO8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
HBSPEVO1060 | - | 10 | 60 | 52 | 0.4 | 2 3/8'' | 2 1/16'' | TX40 | 50 |
HBSPEVO1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
HBSPEVO10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
HBSPEVO10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
HBSPEVO10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
HBSPEVO10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
HBSPEVO10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
