PARAFUSO DE CABEÇA DE EMBEBER

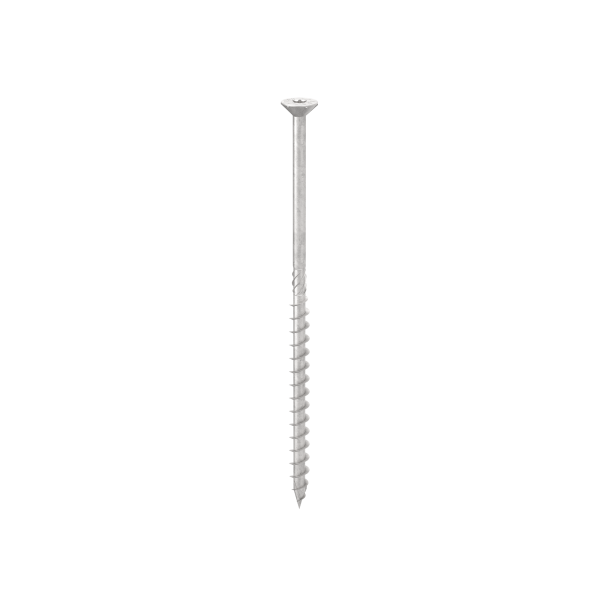

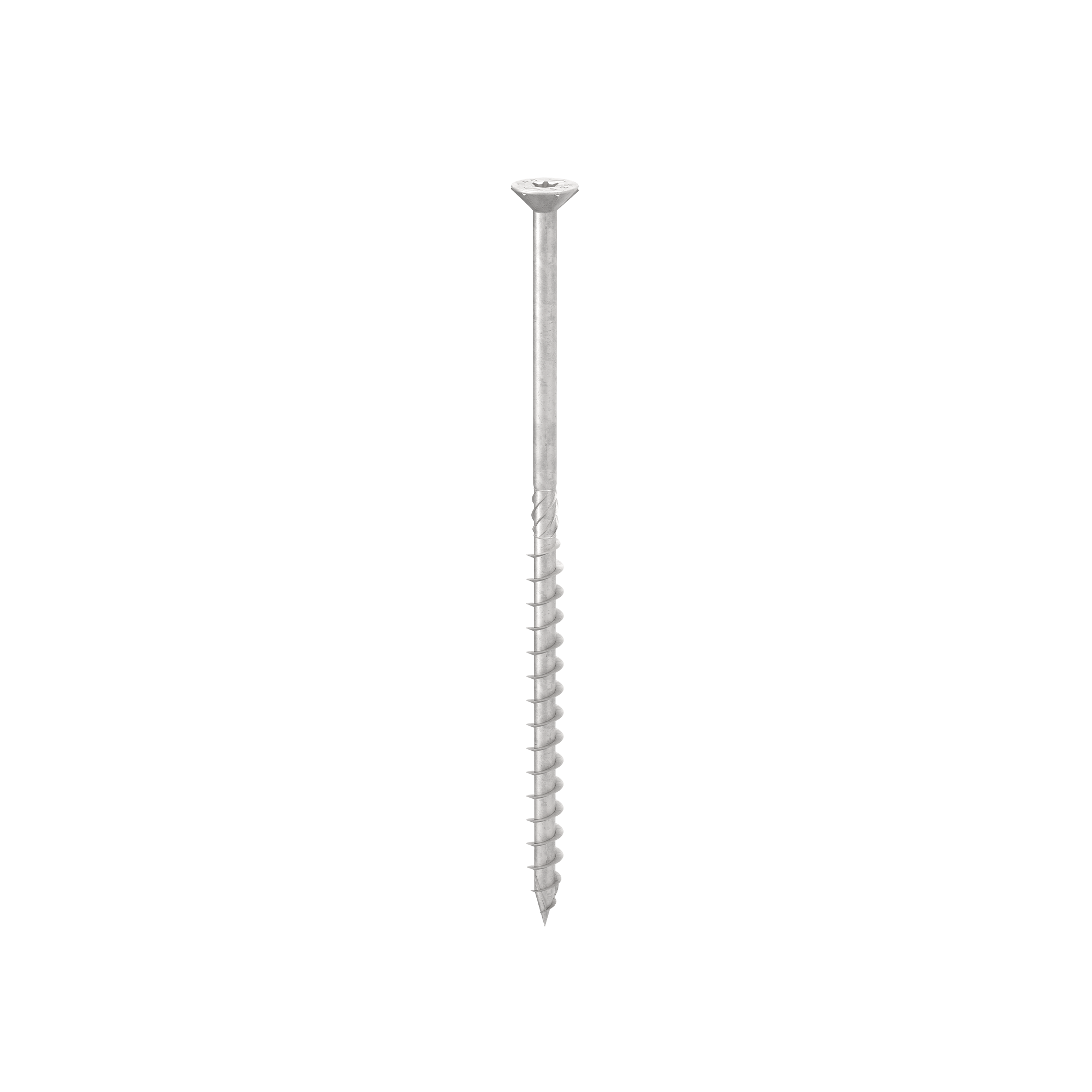

HBS EVO

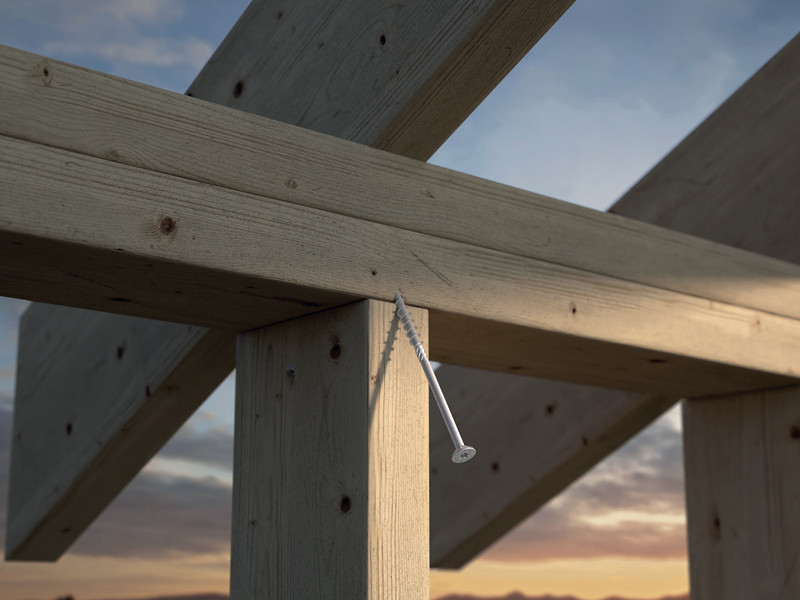

HBS EVO é um parafuso para madeira entre os mais resistentes em ambiente exteriores. Graças ao tratamento de superfície especial, pode ser usado na classe de serviço 3 e na classe de corrosividade atmosférica C4.

Parafusos para madeira estruturais para ambientes externos e agressivos: escolha o melhor, escolha HBS EVO.

O revestimento especial C4 EVO multicamadas de 20 μm com tratamento de superfície de resina epoxídica e flocos de alumínio faz de HBS EVO o parafuso perfeito para aplicações exteriores e em ambientes agressivos. È aprovado para aplicações estruturais sob tensão em qualquer direção em relação à fibra (α = 0° - 90°).

A rosca assimétrica em forma de “guarda-chuva” assegura uma ótima capacidade de penetração na madeira. HBS EVO é caracterizado por uma resistência superior: os testes realizados demonstraram excelente resistência à rutura e tensão do aço (fy,k = 1000 N/mm2) e uma resistência à torção ftor,k muito alta para um aparafusamento mais seguro.

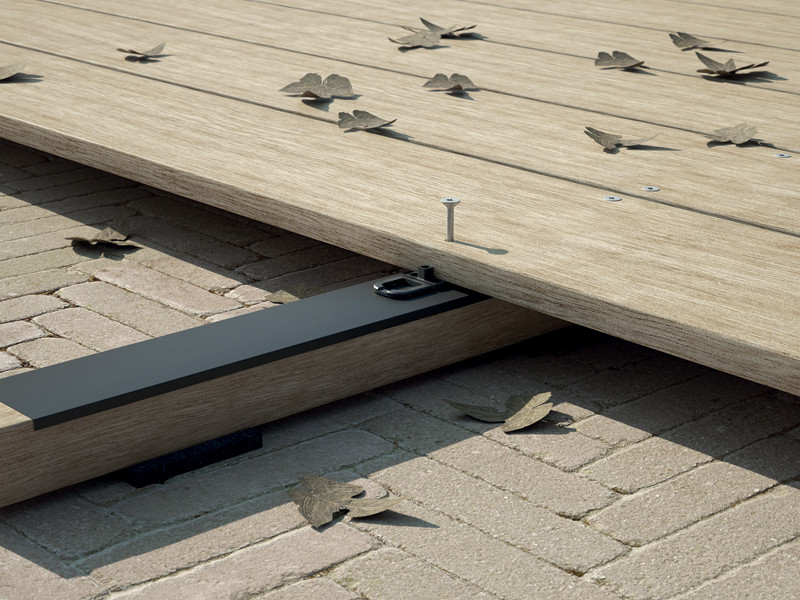

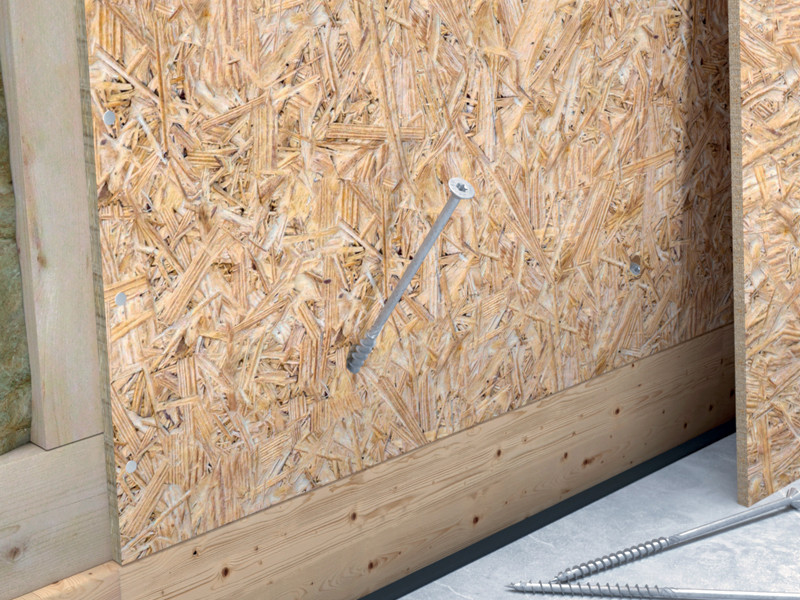

Certificada para a utilização no exterior em classe de serviço 3 e em classe de corrosão atmosférica C4. Excelente para a fixação de painéis de armação e vigas trianguladas (Rafter, Truss), oferece excelente desempenho na fixação em madeira maciça e lamelar, CLT, LVL e madeiras de alta densidade.

Os valores de HBS EVO são testados, certificados e calculados também para madeiras de alta densidade.

Características

FOCUS classe de corrosividade C4
CABEÇA de embeber com nervuras sub-cabeça
DIÂMETRO de 5,0 a 8,0 mm
COMPRIMENTO de 80 a 320 mm

Documentação

Ficha técnica
Guia De Distâncias Mínimas
HBS EVO Ficha técnica 2022
Ficha técnica USA
Ficha técnica JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD
File BIM.ifc
File BIM.rfa

HBS EVO

CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pçs
HBSEVO440 - 4 40 24 0.16 1 9/16'' 15/16'' TX20 500
HBSEVO450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX20 400
HBSEVO460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX20 500
HBSEVO4545 - 4.5 45 30 0.18 1 3/4'' 1 3/16'' TX20 400
HBSEVO4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX20 200
HBSEVO4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX20 200
HBSEVO4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX20 200
HBSEVO550 - 5 50 24 0.2 1 15/16'' 15/16'' TX25 200
HBSEVO560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX25 200
HBSEVO570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX25 100
HBSEVO580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX25 100
HBSEVO590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX25 100
HBSEVO5100 - 5 100 50 0.2 4'' 1 15/16'' TX25 100
HBSEVO660 - 6 60 30 0.24 2 3/8'' 1 3/16'' TX30 100
HBSEVO670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
HBSEVO680 - 6 80 40 0.24 3 1/8'' 1 9/16'' TX30 100
HBSEVO6100 - 6 100 50 0.24 4'' 1 15/16'' TX30 100
HBSEVO6120 - 6 120 60 0.24 4 3/4'' 2 3/8'' TX30 100
HBSEVO6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
HBSEVO6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
HBSEVO6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
HBSEVO6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
HBSEVO8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 100
HBSEVO8120 - 8 120 60 0.32 4 3/4'' 2 3/8'' TX40 100
HBSEVO8140 - 8 140 60 0.32 5 1/2'' 2 3/8'' TX40 100
HBSEVO8160 - 8 160 80 0.32 6 1/4'' 3 1/8'' TX40 100
HBSEVO8180 - 8 180 80 0.32 7 1/8'' 3 1/8'' TX40 100
HBSEVO8200 - 8 200 80 0.32 8'' 3 1/8'' TX40 100
HBSEVO8220 - 8 220 80 0.32 8 5/8'' 3 1/8'' TX40 100
HBSEVO8240 - 8 240 80 0.32 9 1/2'' 3 1/8'' TX40 100
HBSEVO8260 - 8 260 80 0.32 10 1/4'' 3 1/8'' TX40 100
HBSEVO8280 - 8 280 80 0.32 11'' 3 1/8'' TX40 100
HBSEVO8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 100
HBSEVO8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 100
