DGZ

CONECTOR DE DUPLA ROSCA PARA ISOLANTE

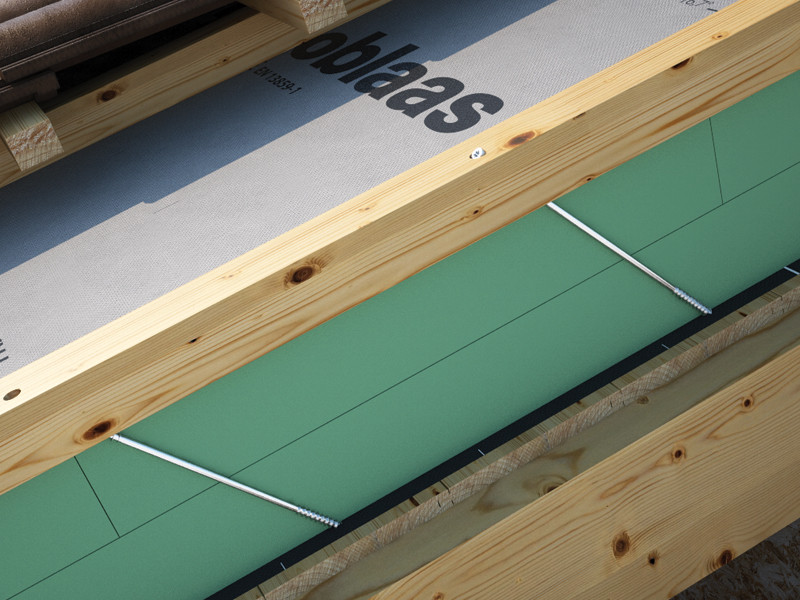

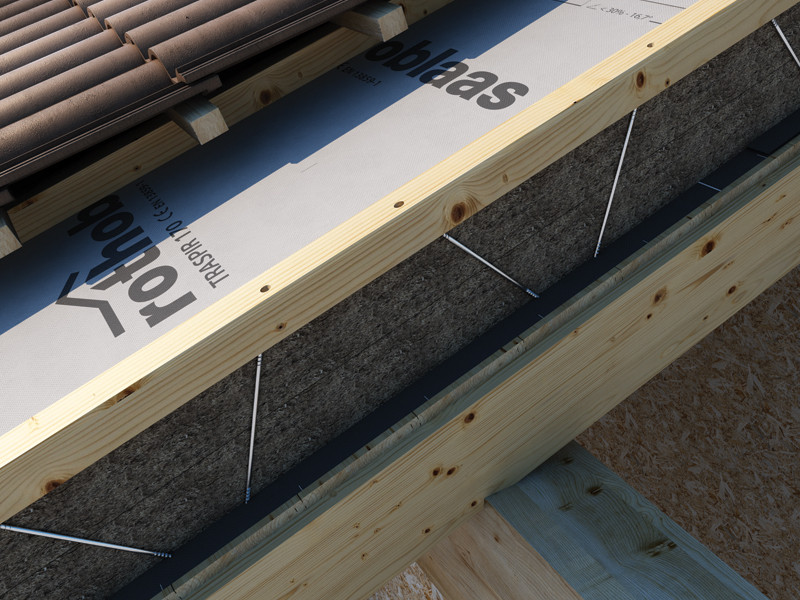

O parafuso para madeira com dupla rosca DGZ permite a fixação contínua e sem interrupções do pacote de isolamento do telhado, evitando pontes térmicas em conformidade com os regulamentos de economia de energia.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645

Descrição

DGZ, o parafuso para madeira que ajuda a prevenir pontes térmicas e promove a eficiência energética.

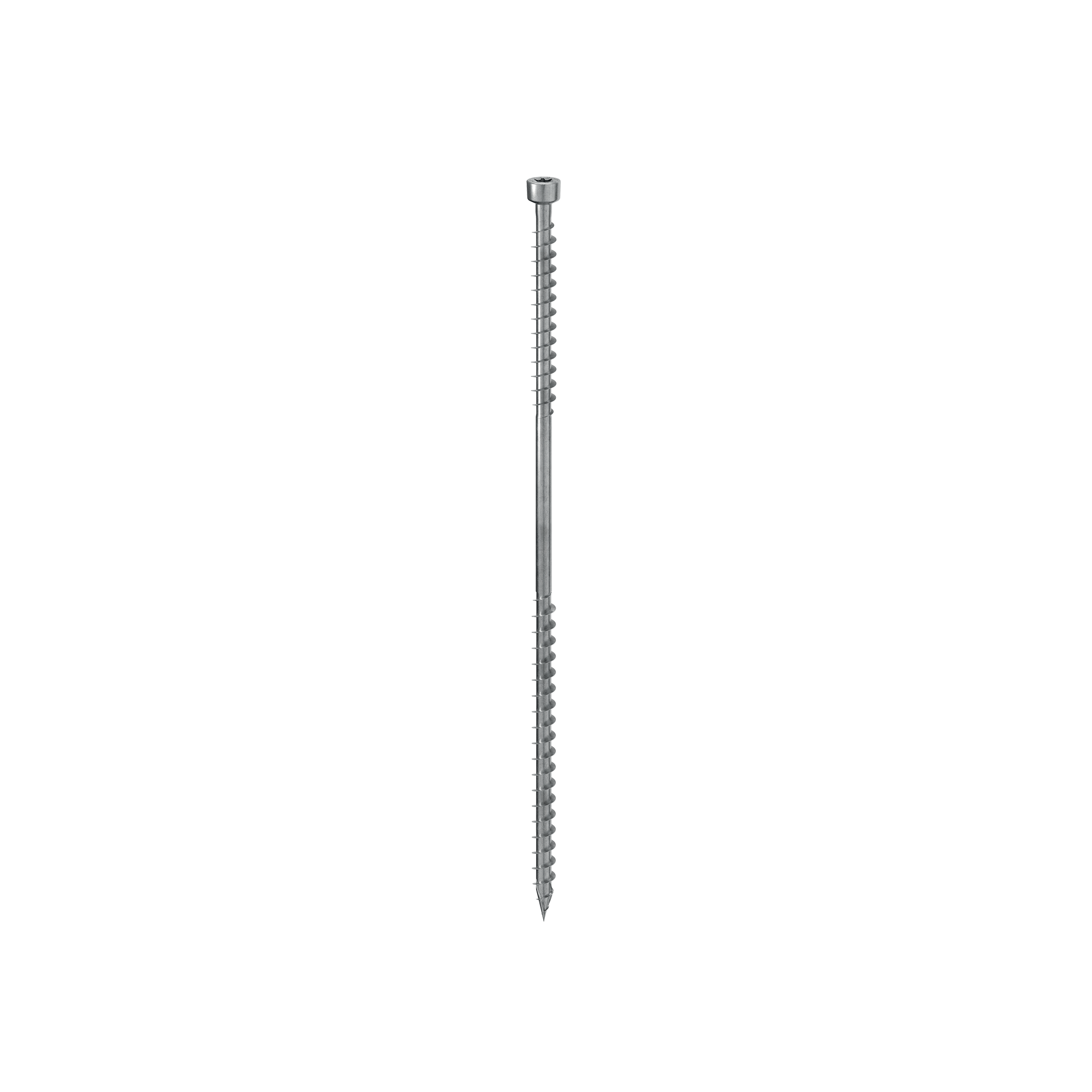

DGZ é o conector para isolante duro, macio e em fachadas certificado CE de acordo com ETA 11/0030. Disponível em dois diâmetros (7 e 9 mm), permite de otimizar o número das fixações. A cabeça cilíndrica é ideal para inserção oculta na ripa. DGZ é certificada também nas versões com cabeça larga (DGT) e cabeça de embeber (DGS). Graças à dupla rosca, o parafuso para madeira DGZ permite fixar, sem interrupções, o pacote isolante do teto na estrutura de suporte, evitando pontes térmicas e favorecendo a eficiência energética.

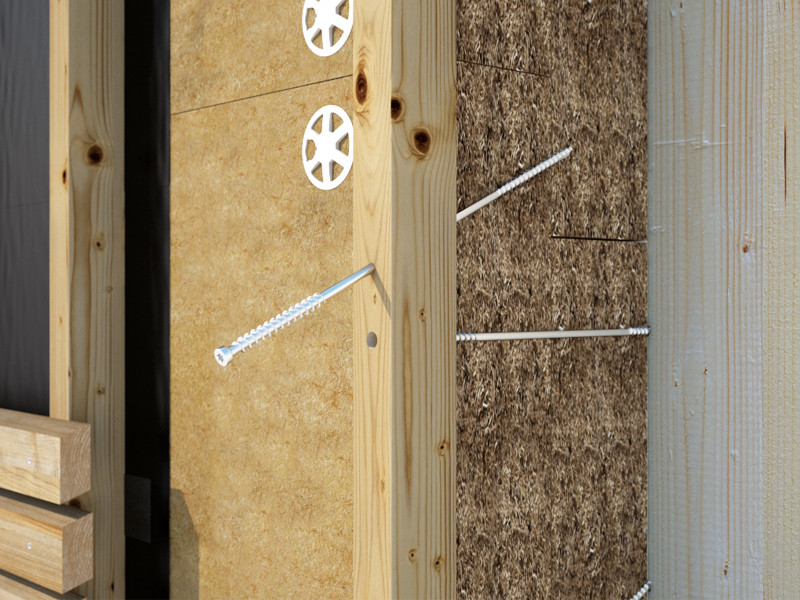

Certificação específica para fixação em isolantes seja duros que suaves. DGZ é certificada, testada e calculada também em ripas em fachadas e com madeiras de alta densidade como o microlamelar LVL.

Para o cálculo do projeto, o software MyProject está disponível gratuitamente, disponível para download no nosso sítio, que em poucos passos leva à relação de cálculo personalizada.

DGZ é realizada em aço ao carbono com eletrogalvanização e é ideal para a utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT. LVL e madeiras de alta densidade. Classes de serviço 1 e 2.

Documentação

  • Ficha técnica
  • Guia De Distâncias Mínimas
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certificado ETA
  • Declaração de desempenho (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

DGZ

d1
CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pçs
DGZ7220 - 7 220 100 0.28 8 5/8'' 4'' TX30 50
DGZ7260 - 7 260 100 0.28 10 1/4'' 4'' TX30 50
DGZ7300 - 7 300 100 0.28 11 3/4'' 4'' TX30 50
DGZ7340 - 7 340 100 0.28 13 3/8'' 4'' TX30 50
DGZ7380 - 7 380 100 0.28 15'' 4'' TX30 50
DGZ9240 - 9 240 100 0.36 9 1/2'' 4'' TX40 50
DGZ9280 - 9 280 100 0.36 11'' 4'' TX40 50
DGZ9320 - 9 320 100 0.36 12 5/8'' 4'' TX40 50
DGZ9360 - 9 360 100 0.36 14 1/4'' 4'' TX40 50
DGZ9400 - 9 400 100 0.36 15 3/4'' 4'' TX40 50
DGZ9440 - 9 440 100 0.36 17 1/4'' 4'' TX40 50
DGZ9480 - 9 480 100 0.36 19'' 4'' TX40 50
DGZ9520 - 9 520 100 0.36 20 1/2'' 4'' TX40 50
