PORTA-PILAR DE ALTA RESISTÊNCIA
S50
O S50 é um porta-pilar oculto resistente e certificado, concebido para a realização de grandes estruturas. Graças à resistência à compressão superior a 300 kN, é ideal para sistemas de construção viga-pilar com dimensões e vãos grandes.

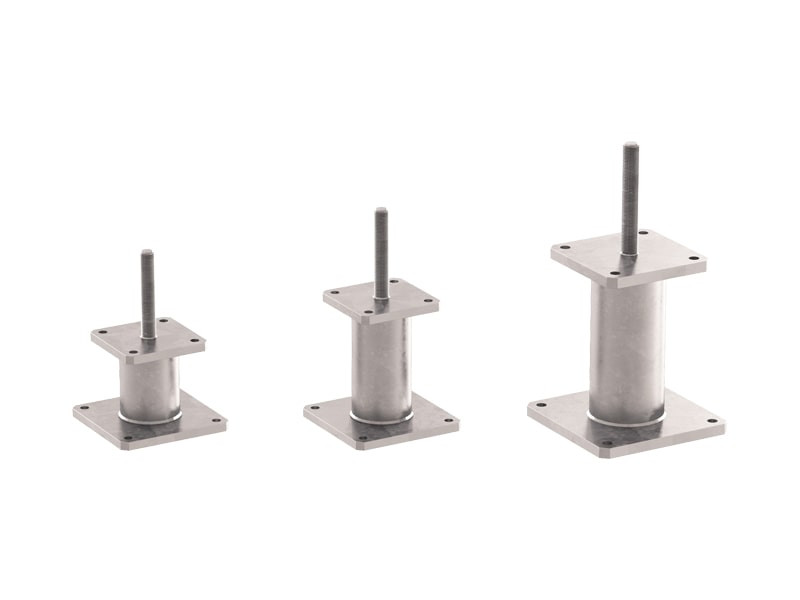

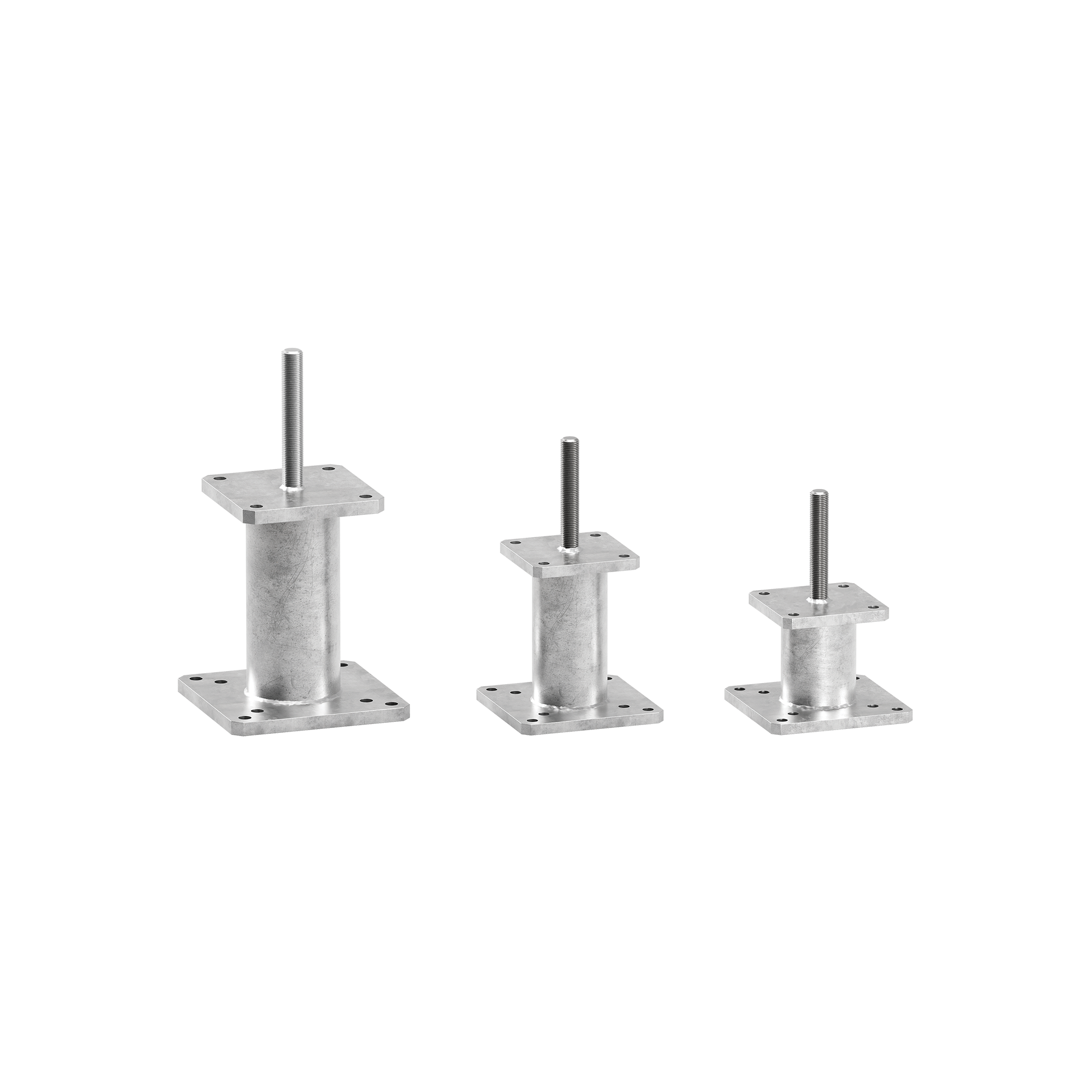

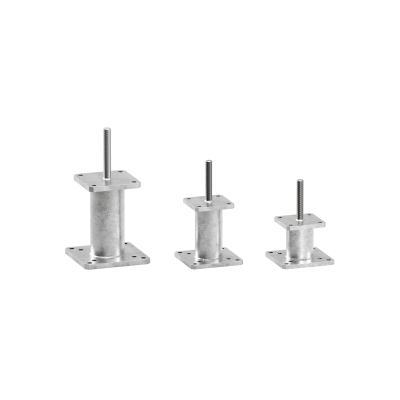

S50, PORTA-PILAR OCULTO DE ELEVADA RESISTÊNCIA

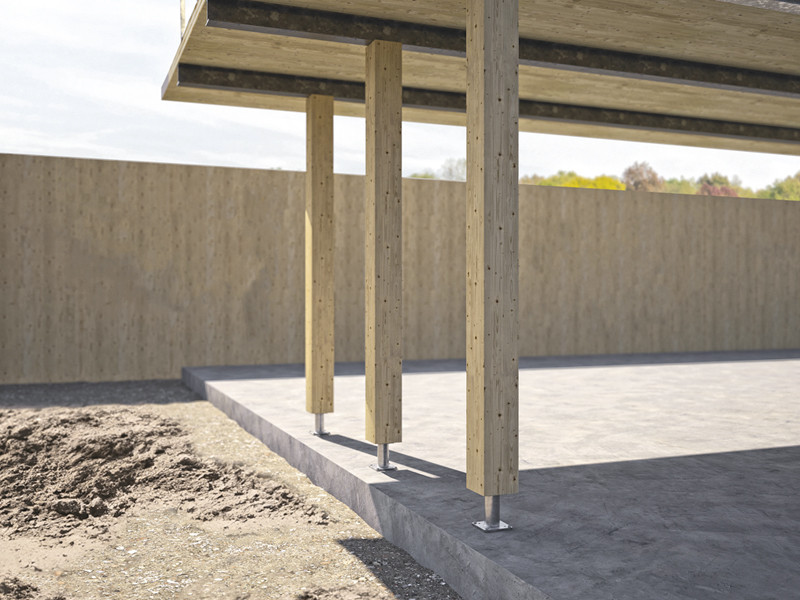

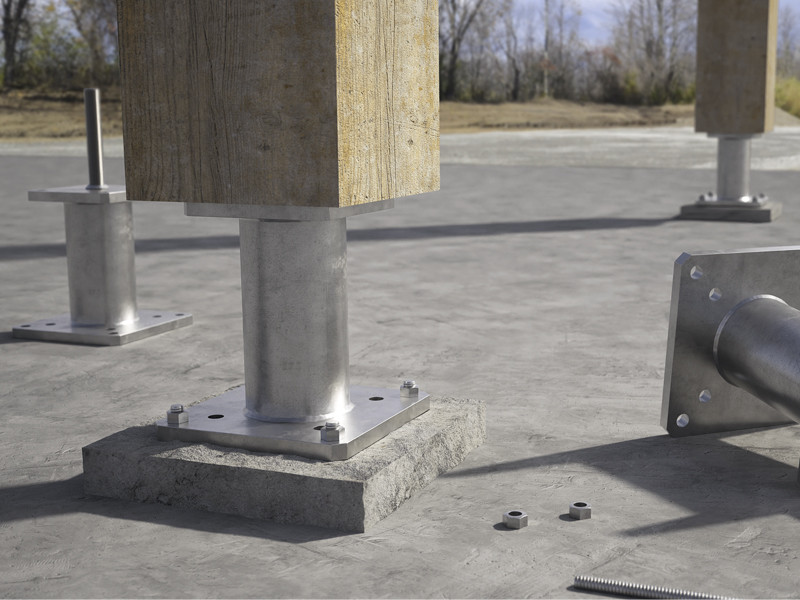

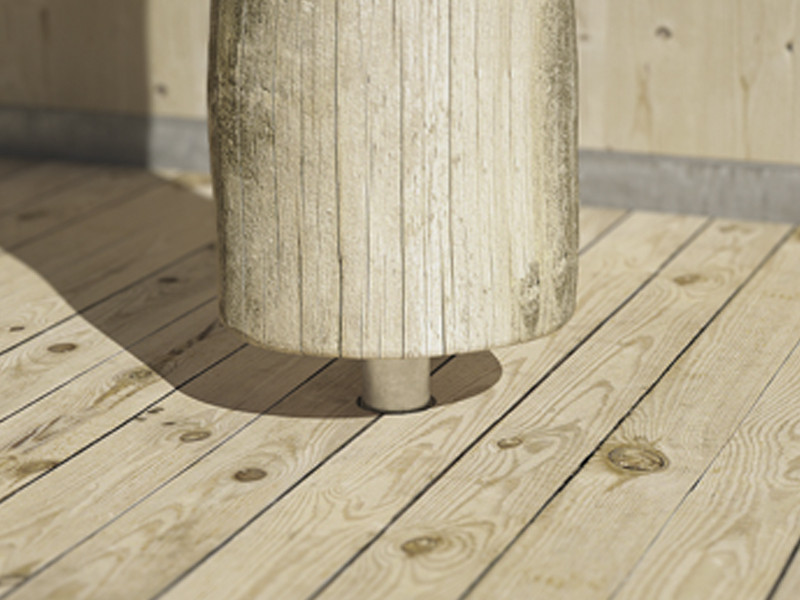

Os porta-pilares S50 são elevados do solo para evitar salpicos ou estagnações de água e garantir uma elevada durabilidade. A fixação oculta no elemento de madeira garante uma estética otimizada.
É ideal para transferir forças de compressão elevadas resultantes de pilares de grandes dimensões. Os seus excecionais valores de resistência à compressão são calculados e certificados de acordo com a ETA.
Em aço ao carbono com zincagem a quente, é adequado para as classes de serviço 1, 2 e 3 e utilização em madeira maciça e lamelada, CLT e LVL.
Documentação
| Ficha técnica | |
|---|---|
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
S50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
Ø
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|---|
| S50120120 | 120 | 120 | 144 | Ø80 | 12 | 1 |
| S50120180 | 120 | 120 | 204 | Ø80 | 12 | 1 |
| S50160180 | 160 | 160 | 212 | Ø100 | 16 | 1 |
| S50160240 | 160 | 160 | 272 | Ø100 | 16 | 1 |
Specifications
Fornecimento e colocação de porta-pilar de alta resistência para estrutura de madeira, tipo S50.
Marcação CE em conformidade com ETA 10/0422
Campos de emprego:
- Ligações para pilares de madeira, classes de serviço 1, 2 e 3
Material:
- Aço carbónico com zincagem a quente
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
Produtos relacionados
-
LEWIS
BROCAS HELICOIDAIS PARA FUROS PROFUNDOS EM MADEIRAS BRANDAS E MADEIRAS DURAS EUROPEIAS
-

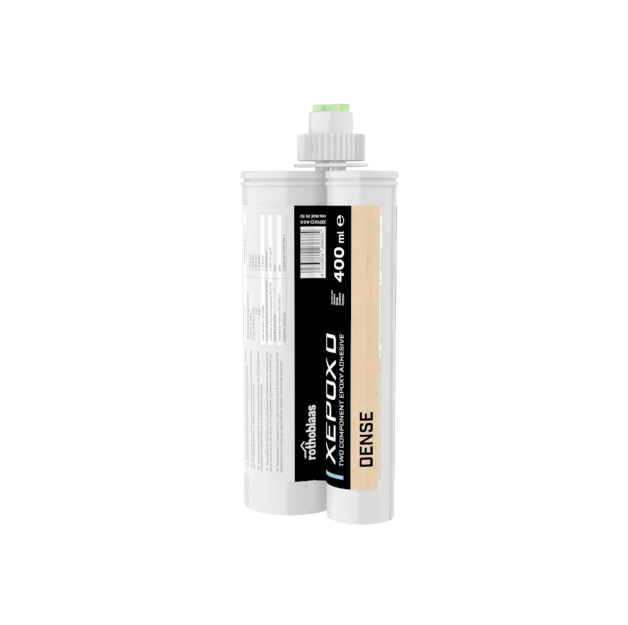

XEPOX D - DENSE
ADESIVO EPOXÍDICO BICOMPONENTE
-
BITS
PONTEIRAS
-

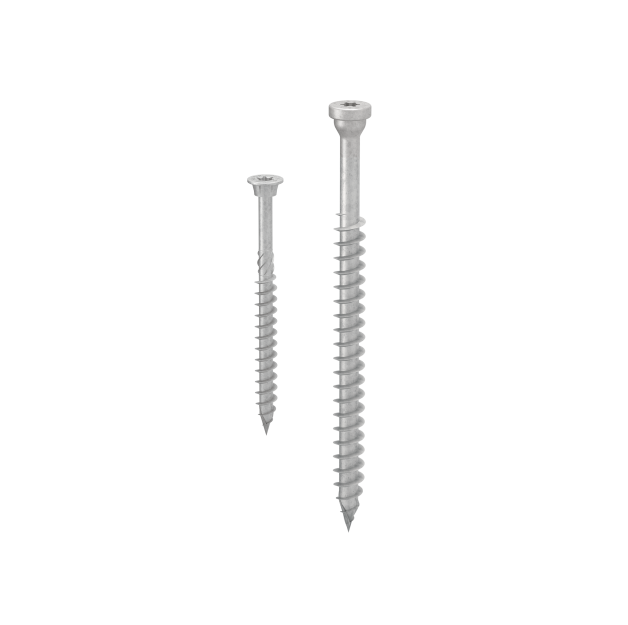

HBS PLATE EVO
PARAFUSO DE CABEÇA TRONCOCÓNICA
-
SNAIL PULSE
BROCA EM HM COM SISTEMA SDS-PLUS
-
SKR | SKS | SKP
SKR - SKS: ANCORANTE PARA FUSÁVEL PARA BETÃO
-

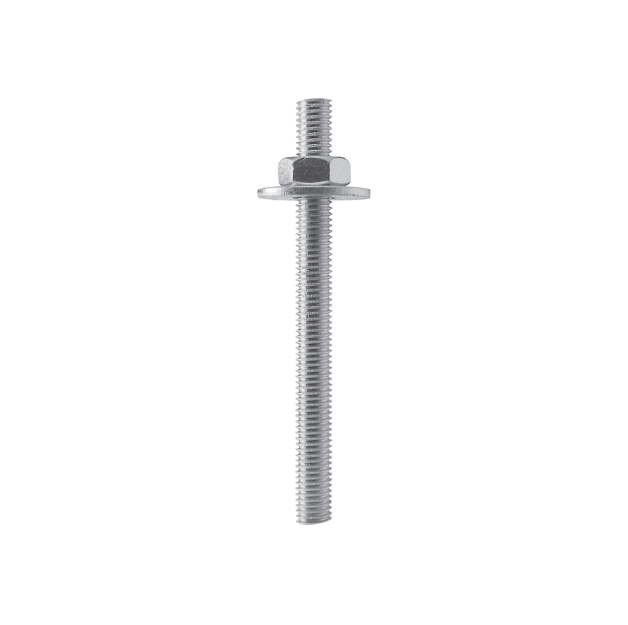

INA
BARRA ROSCADA DE CLASSE DE AÇO 5.8 E 8.8 PARA ANCORANTES QUÍMICOS
-

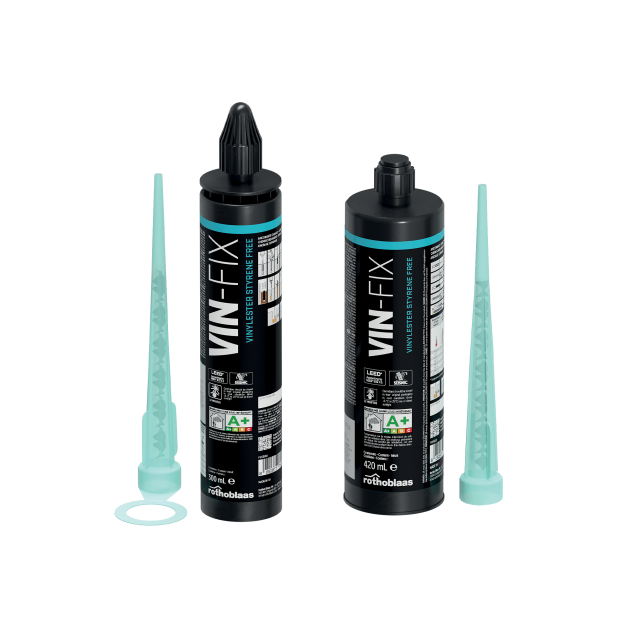

VIN-FIX
