LIGADOR OCULTO DE ENGATE MADEIRA-MADEIRA
LOCK T MINI

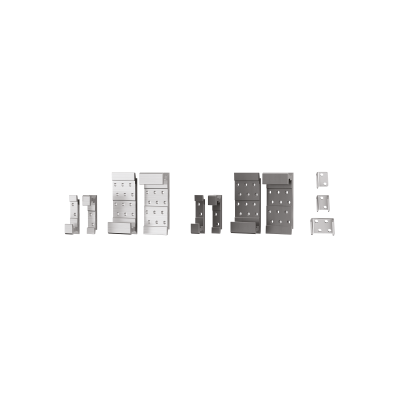

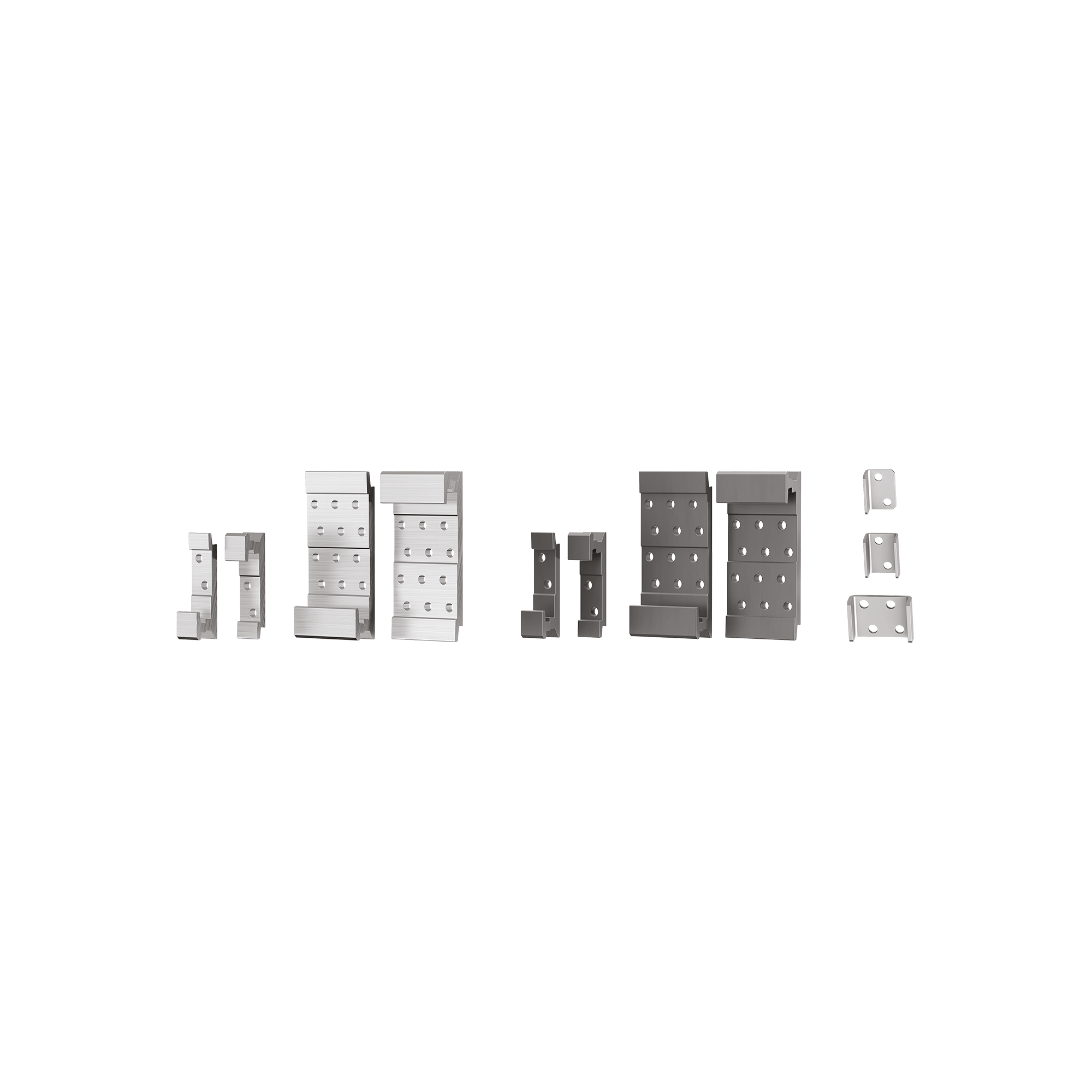

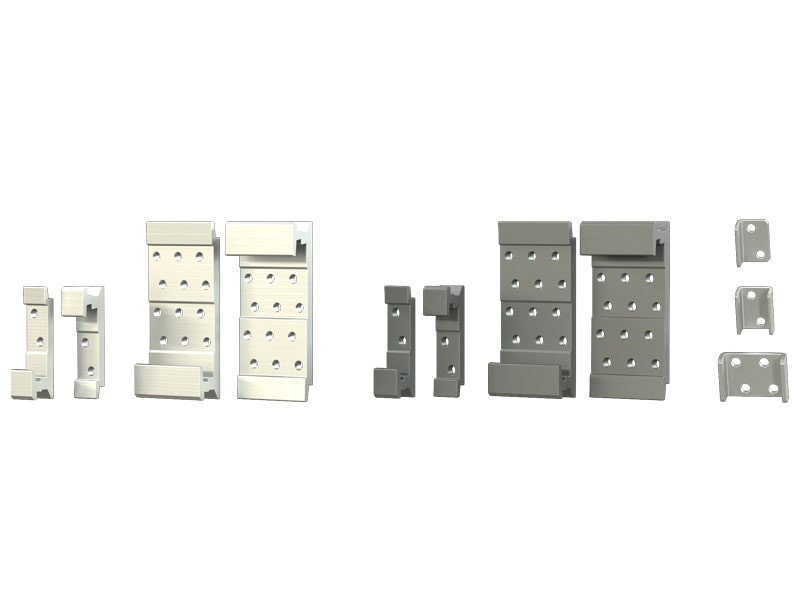

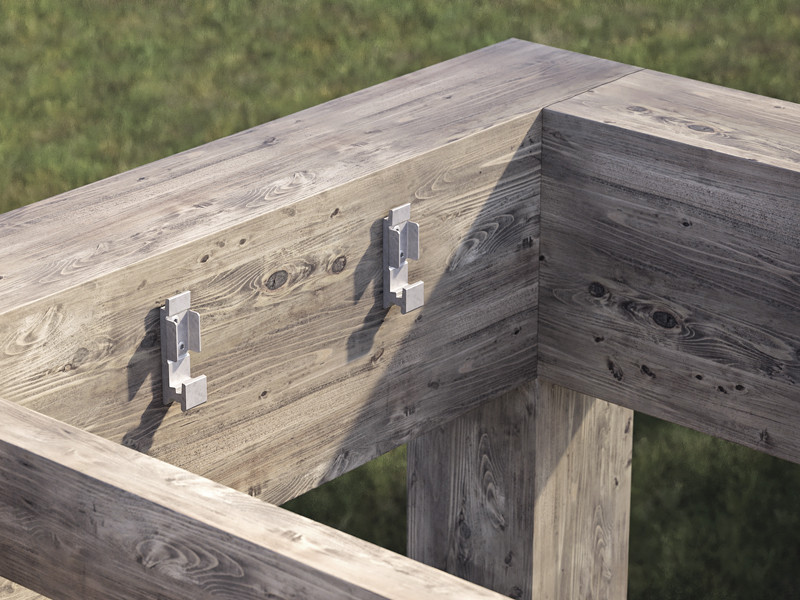

LOCK T MINI é a inovadora chapa de engate para ligações madeira-madeira totalmente ocultas.
Facilmente removível, é ideal para a realização de pequenas estruturas temporárias e pode ser utilizado oculto mesmo com elementos de secção reduzida.

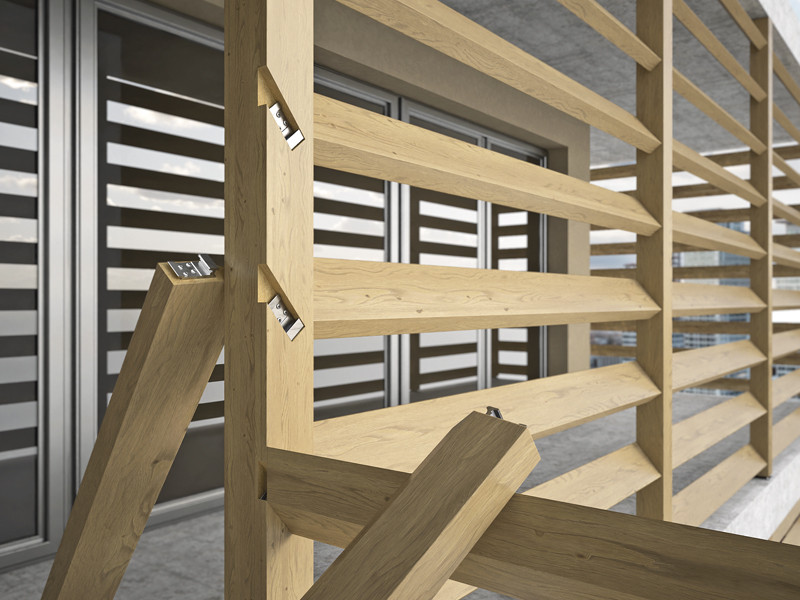

Ideal para pequenas estruturas, gazebos e mobiliário, tanto em aplicações interiores, como exteriores.
Video
**LOCK T MINI: POTENTE, FIÁVEL, REMOVÍVEL, IDEAL PARA AMBIENTES AGRESSIVOS. **

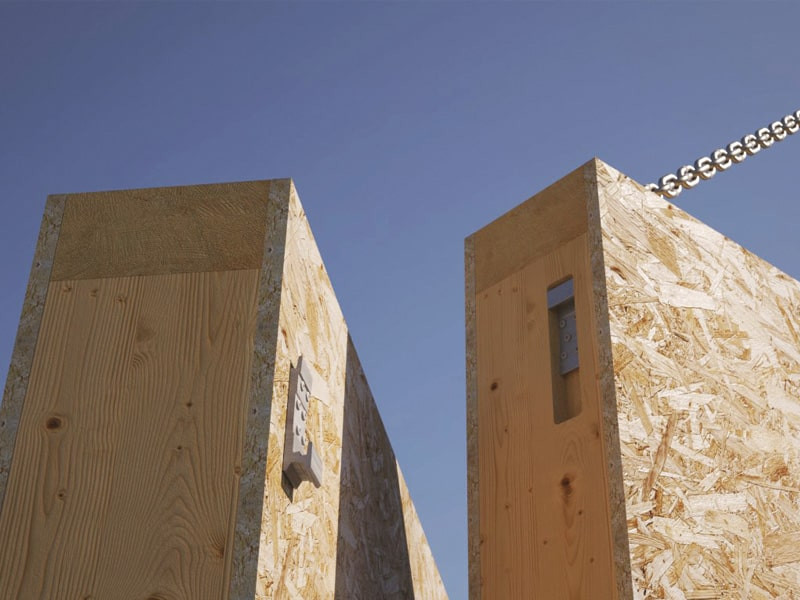

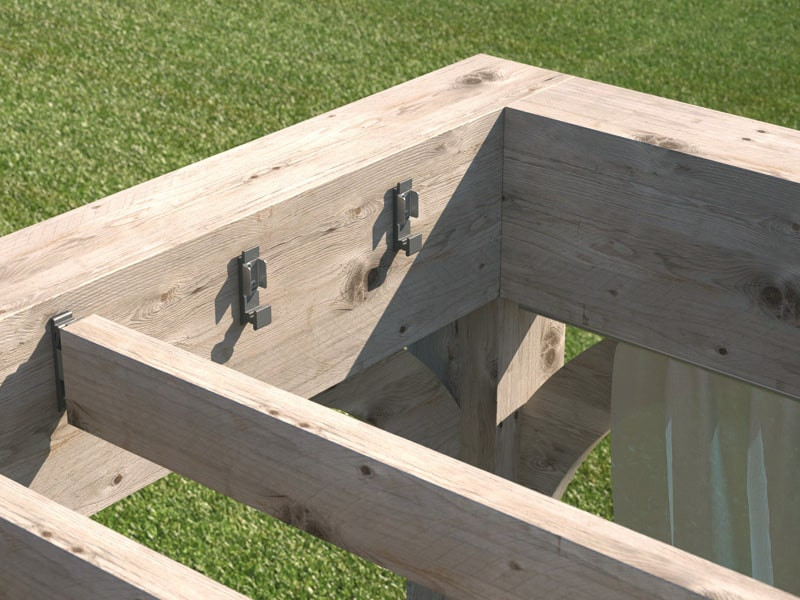

O LOCK T MINI é constituído por uma chapa tridimensional furada em liga de alumínio. Proporciona uma excelente tolerância de montagem e pode ser colocado numa variedade de configurações: com fresagem no elemento principal ou na viga secundária para uma instalação oculta, ou sem cortes especiais para uma instalação visível.
A chapa de engate para ligações madeira-madeira LOCK T MINI está disponível em duas versões: standard ou EVO, pintada numa cor exclusiva em preto grafite. Ambas as versões podem ser utilizadas com três variedades de parafusos: de aço inoxidável martensítico, aço carbónico e com revestimento C4 EVO. A combinação ideal de conector e parafuso cumpre todas as exigências de fixação, pensando nos ambientes agressivos ou na presença de madeiras agressivas que contêm tanino, como o castanheiro e o carvalho.
As chapas de bloqueio lateral LOCK STOP e o parafuso anti-extração vertical permitem obter em cada configuração resistências certificadas em todas as direções.
A ligação com fresagem no elemento principal satisfaz os requisitos de resistência ao fogo.
Graças à montagem com apenas um tipo de parafuso, a instalação do LOCK T MINI é rápida e fácil. As duas partes do conector podem ser pré-instaladas nos elementos de madeira fora do local, sem necessidade de efetuar fixações no estaleiro.
Documentação
| Ficha técnica | |
|---|---|
| LOCK: Escolha do conector e guia de durabilidade | |
| Ficha técnica USA | |
| Certificado ETA | |
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa | |
| LOCK Calculator – Spreadsheet according to Eurocode 1995 | |
| LOCK Calculator – Spreadsheet according to NDS (USA building code) |
LOCK T MINI
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKT1880 | 17.5 | 80 | 20 | 50 |
| LOCKT3580 | 35 | 80 | 20 | 50 |
| LOCKT35100 | 35 | 100 | 20 | 50 |
| LOCKT35120 | 35 | 120 | 20 | 25 |
| LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK T MINI EVO
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
pçs |
|---|---|---|---|---|
| LOCKTEVO1880 | 17.5 | 80 | 20 | 50 |
| LOCKTEVO3580 | 35 | 80 | 20 | 50 |
| LOCKTEVO35100 | 35 | 100 | 20 | 50 |
| LOCKTEVO35120 | 35 | 120 | 20 | 25 |
| LOCKTEVO53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 13 | 1.5 | 100 |
| LOCKSTOP5U | 21.5 | 27.5 | 13 | 1.5 | 50 |
| LOCKSTOP35 | 41 | 28.5 | 13 | 2.5 | 50 |
Specifications
Fornecimento e colocação de ligador oculto de engate madeira-madeira, tipo LOCK T MINI.
Marcação CE em conformidade com ETA 19/0831
Campos de emprego:
Ligações madeira-madeira
Material:
Chapa furada tridimensional em liga de alumínio
Geometria:
Angular:
– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :
Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
