LIGADOR OCULTO DE ENGATE MADEIRA-BETÃO

LOCK C

LOCK C é o conector oculto em liga de alumínio para a realização de ligações madeira-betão fácil de instalar.

O sistema de engate é ideal para uma rápida remoção das vigas de madeira para satisfazer eventuais necessidades sazonais.

Video

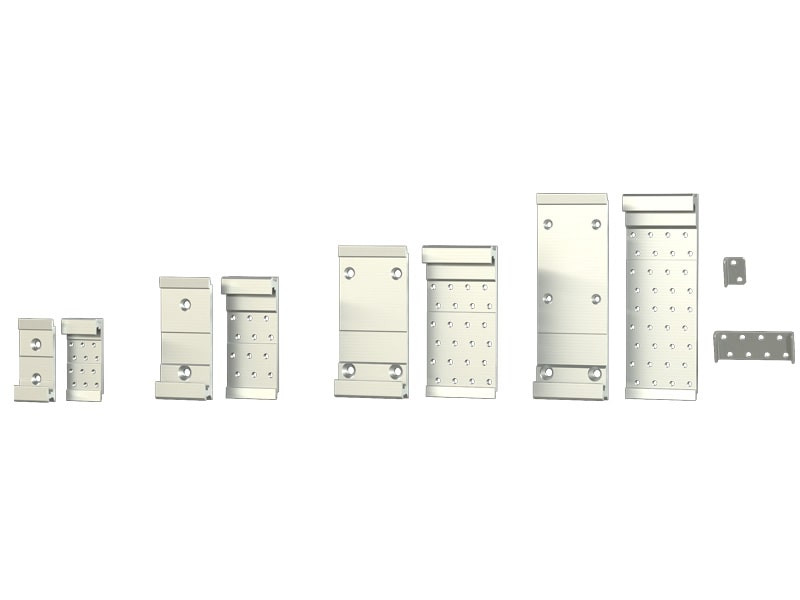

LOCK C, A CHAPA DE ENGATE PARA LIGAÇÕES MADEIRA-BETÃO

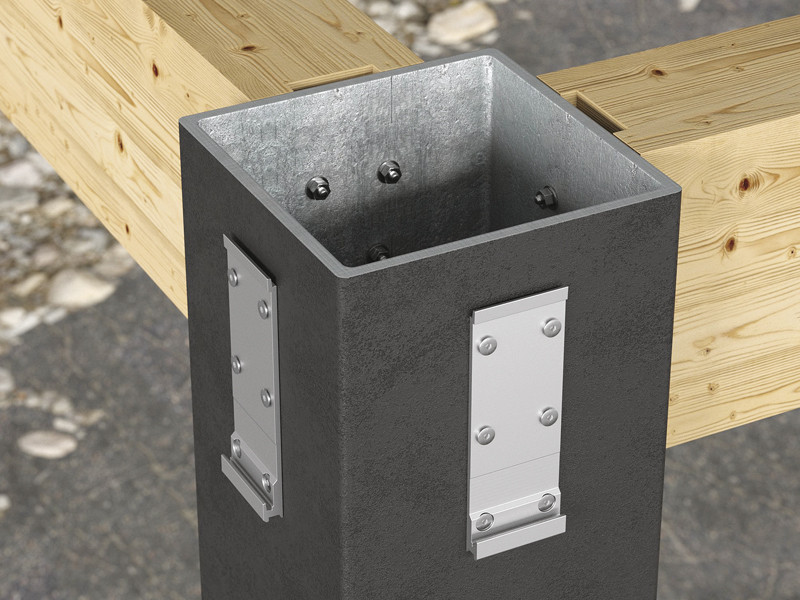

A instalação no betão é rápida graças à fixação através de ancorantes parafusáveis no lado do betão e de parafusos auto-perfurantes no lado da madeira. A fixação no betão fica oculta. Quando instalado sem fresagem, gera uma sombra de fuga esteticamente agradável.

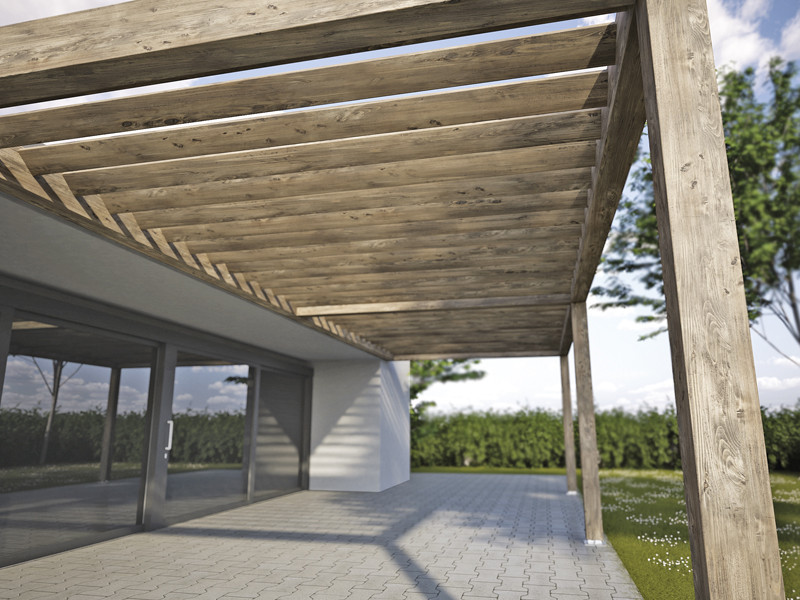

A versão com haste é especialmente concebida para a fixação de lajes CLT em vigas e lancis de betão ou elementos de alvenaria. Realizada em liga de alumínio, a chapa oculta LOCK C é ideal para o restauro ou renovação de edifícios existentes, bem como para a realização de coberturas ou pérgulas perto de suportes de betão.

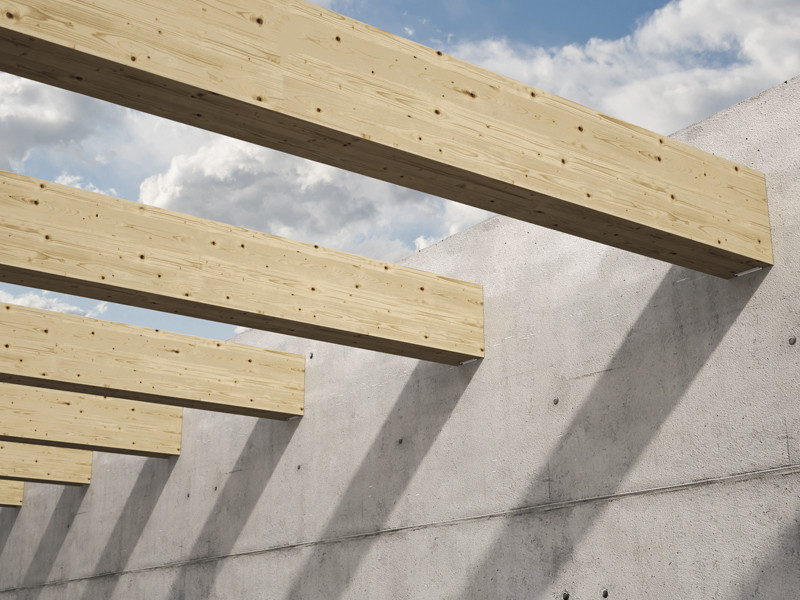

Em liga de alumínio, pode ser utilizada em ligações de corte madeira-betão em madeira maciça e lamelada, CLT e LVL.

Documentação

Ficha técnica
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD
File BIM.ifc
File BIM.rfa

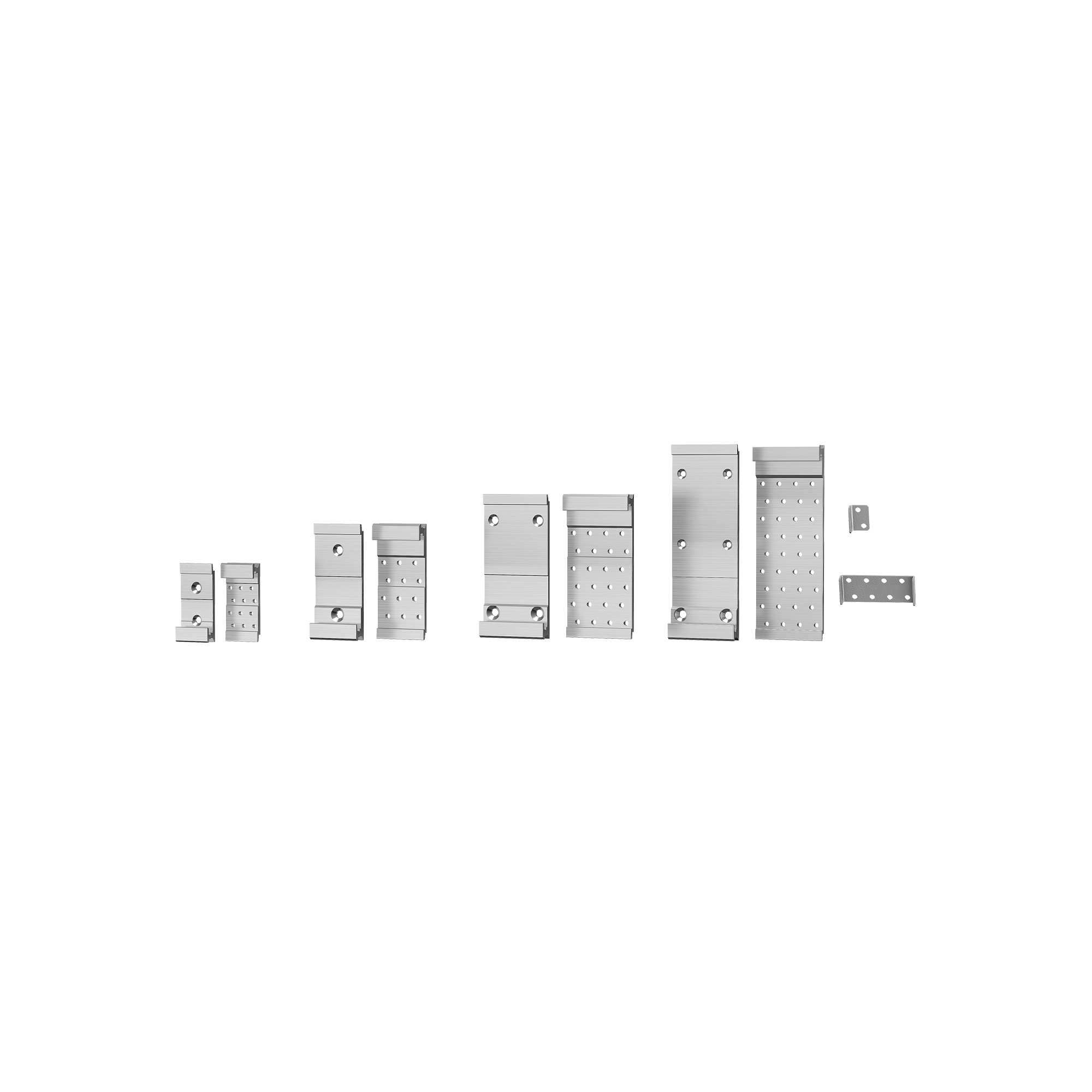

LOCK C Ø5

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
LOCKC53120 52.5 120 20 25

LOCK STOP Ø5

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
LOCKSTOP5 19 27.5 13 100

LOCK C Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
LOCKC75175 75 175 22 12
LOCKC100215 100 215 22 8

LOCK C FLOOR Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
LOCKCFLOOR135 1200 135 22 1

LOCK STOP Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
pçs
LOCKSTOP7 26.5 38 15 50

Specifications

Fornecimento e colocação de ligador oculto de engate madeira-betão, tipo LOCK C.
Marcação CE em conformidade com ETA 19/0831

Campos de emprego:

  • Ligações madeira-betão

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
