LIGADOR OCULTO COM E SEM FUROS

ALUMIDI

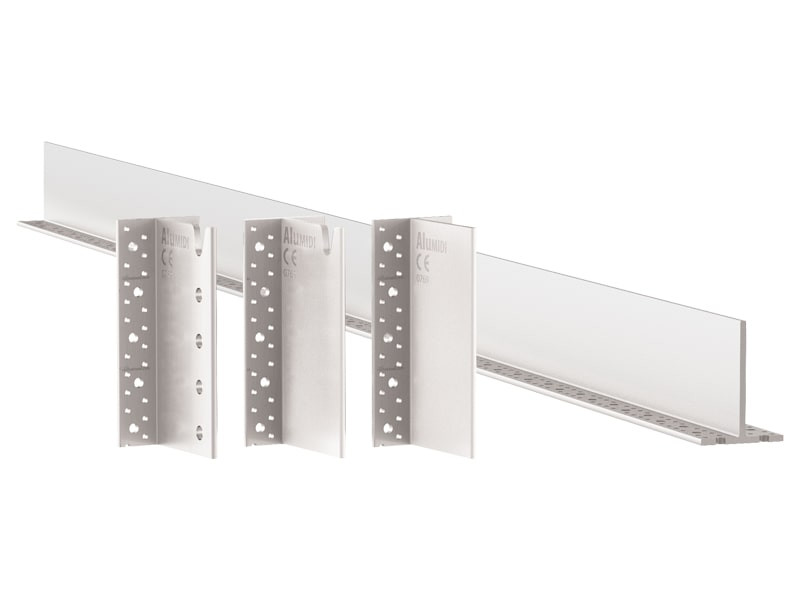

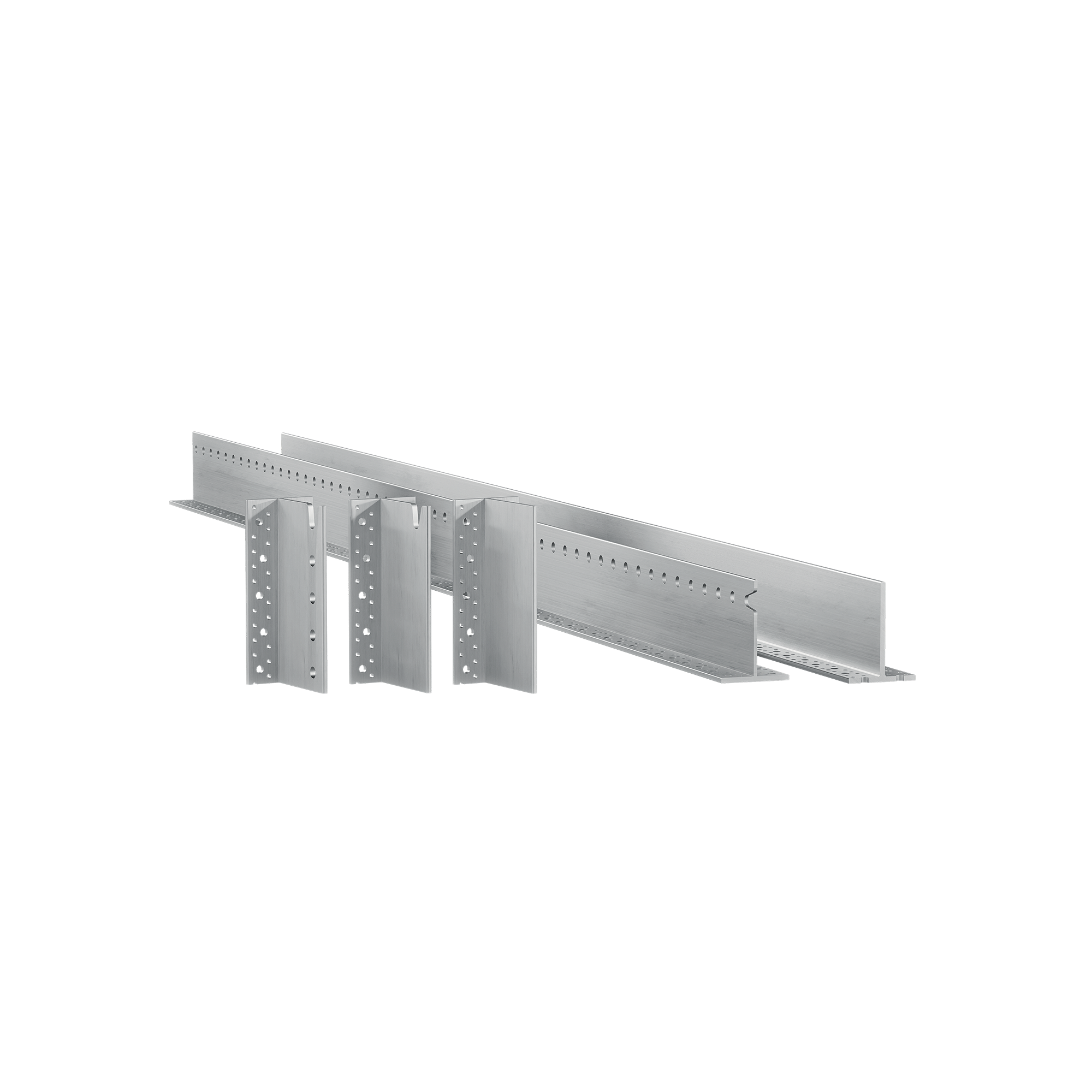

Os ligadores para madeira lamelada ALUMIDI são realizados em liga de alumínio de elevada resistência.

Apresenta distâncias entre os furos otimizadas para ligações quer sobre madeira (pregos ou parafusos), quer sobre betão armado (ancorantes parafusáveis ou químicos).

  • ligador oculto com e sem furos
  • ligador oculto com e sem furos
  • ligador oculto com e sem furos
  • ligador oculto com e sem furos

Video

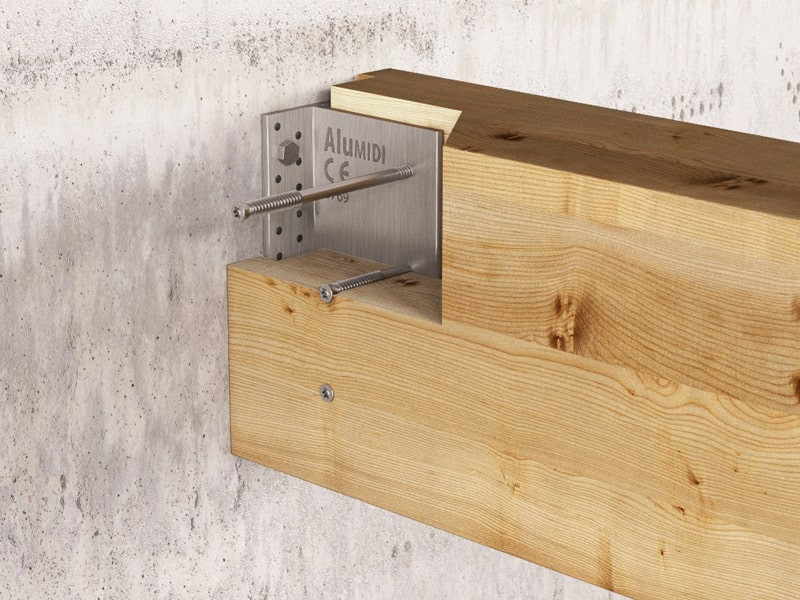

ALUMIDI, O LIGADOR ANGULAR PARA LIGAÇÕES MADEIRA-BETÃO OCULTAS

O ligador para madeira ALUMIDI é produzido por extrusão, portanto, não possui soldaduras. Certificado e calculado em todas as direções (verticais, horizontais e axiais), pode ser utilizado em zonas sísmicas e sujeitas a flexão desviada. Invisível depois de colocado, garante uma estética agradável e satisfaz os requisitos de resistência ao fogo.

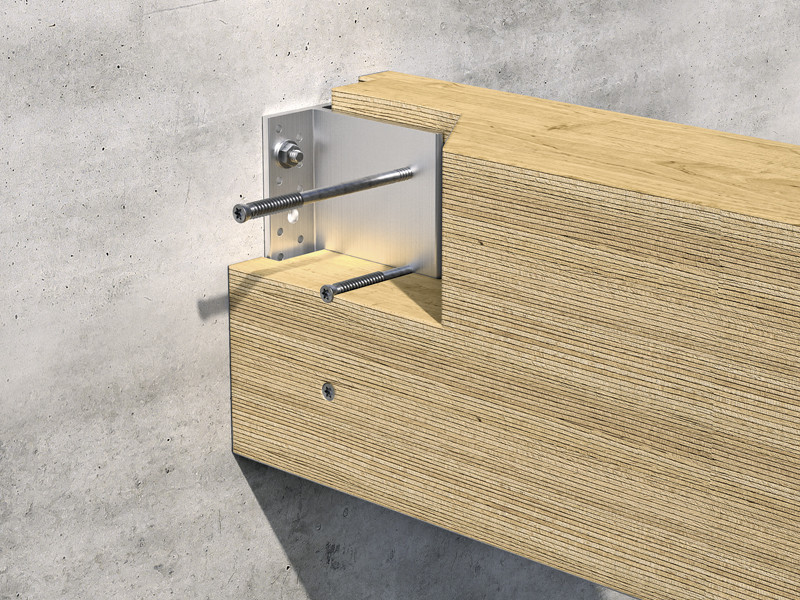

Uma expansão na altura do primeiro furo, facilita a inserção, a partir do alto, da viga secundária. Para as aplicações sobre betão armado e outras superfícies irregulares, as cavilhas autoperfurantes permitem uma maior tolerância na fixação do elemento de madeira. Os valores são certificados, testados e consolidados.

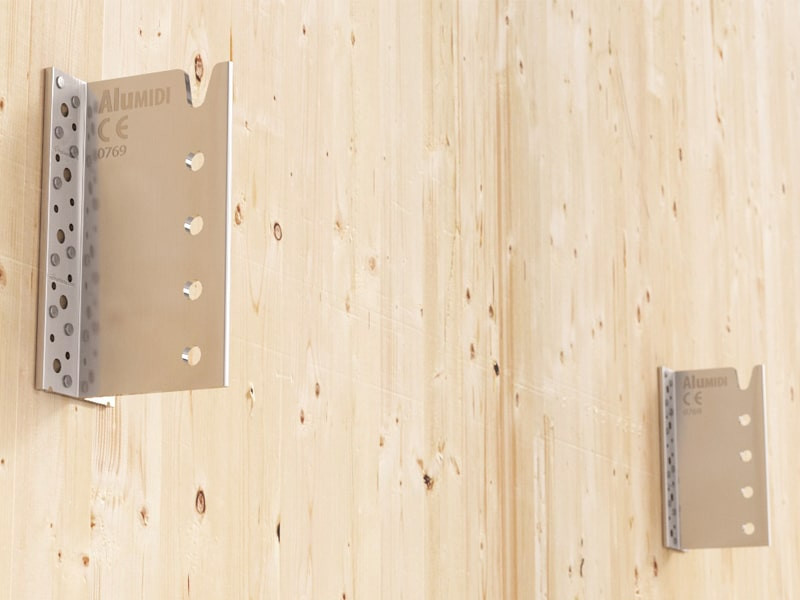

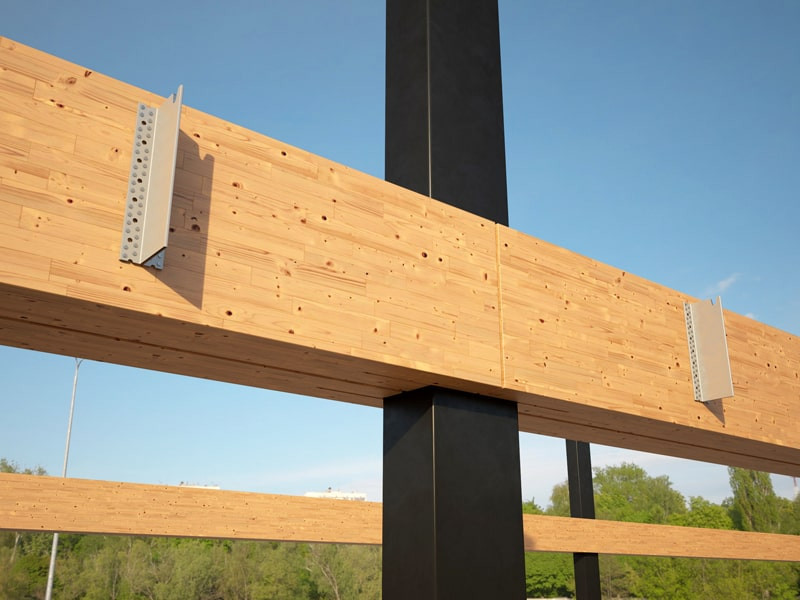

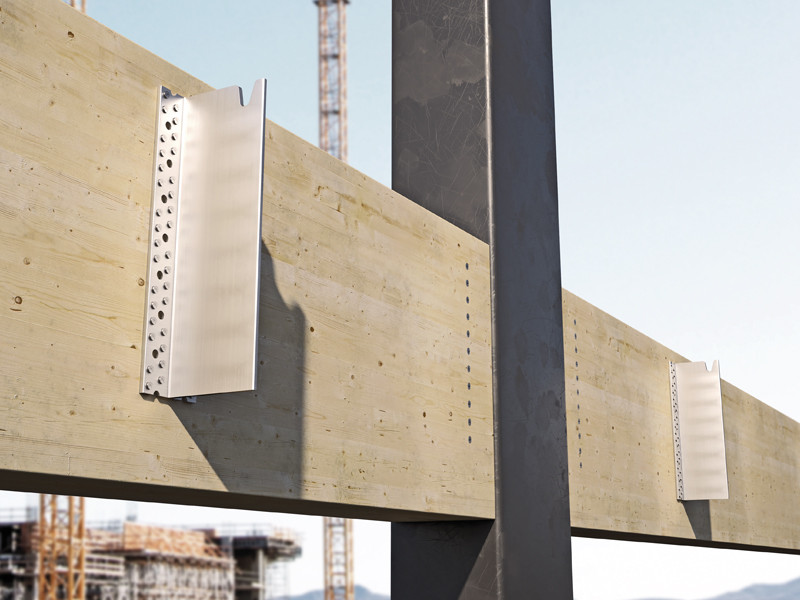

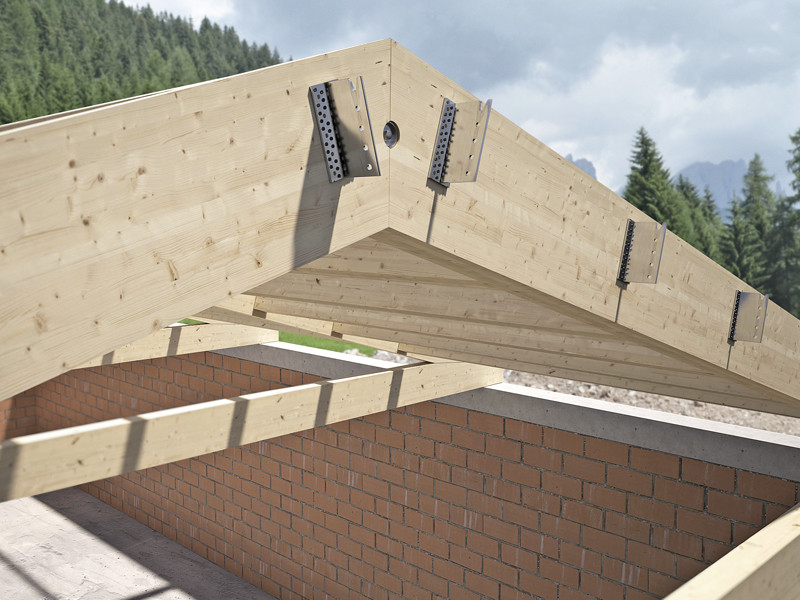

Os ligadores de fixação ALUMIDI podem ser utilizados em ligações de corte madeira-madeira e madeira-betão quer ortogonais, quer inclinadas. Ideal para aplicação sobre madeira maciça e lamelar, CLT, LVL e painéis à base de madeira.

Entre em contacto com o agente local Descarregue o catálogo

Documentação

Ficha técnica
Ficha técnica USA
Ficha técnica CANADA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
Caderno de encargos
File CAD
File BIM.ifc
File BIM.rfa
Entre em contacto com o agente local Descarregue o catálogo

ALUMIDI SEM FUROS

CÓDIGO H
[mm]
 pçs
ALUMIDI80 80 25
ALUMIDI120 120 25
ALUMIDI160 160 25
ALUMIDI200 200 15
ALUMIDI240 240 15
ALUMIDI2200 2200 1

ALUMIDI SEM FUROS COM EXPANSÃO SUPERIOR

CÓDIGO H
[mm]
 pçs
ALUMIDI280N 280 15
ALUMIDI320N 320 8
ALUMIDI360N 360 8
ALUMIDI400N 400 8
ALUMIDI440N 440 8

ALUMIDI COM FUROS

CÓDIGO H
[mm]
 pçs
ALUMIDI120L 120 25
ALUMIDI160L 160 25
ALUMIDI200L 200 15
ALUMIDI240L 240 15
ALUMIDI280L 280 15
ALUMIDI320L 320 8
ALUMIDI360L 360 8

Specifications

ALUMIDI

Fornecimento e colocação de ligador oculto sem furos para estruturas de madeira, tipo ALUMIDI.
Marcação CE em conformidade com ETA 09/0361

Campos de emprego:

  • Ligações madeira-madeira e madeira-betão

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

  • H (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.

ALUMIDI L

Fornecimento e colocação de ligador oculto com furos para estruturas de madeira, tipo ALUMIDI L.
Marcação CE em conformidade com ETA 09/0361

Campos de emprego:

  • Ligações madeira-madeira e madeira-betão

Material:

  • Chapa furada tridimensional em liga de alumínio

Geometria:

  • H (mm) = :
  • Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
