ANGULAR UNIVERSAL PARA FORÇAS DE CORTE E TRAÇÃO

NINO

Os angulares NINO introduzem o novo conceito de angular universal na gama Rothoblaas. Nascem da simplicidade dos angulares para edifícios WBR, para combinar com a qualidade técnica dos angulares TITAN.

NINO, a solução de fixação universal para paredes de madeira.

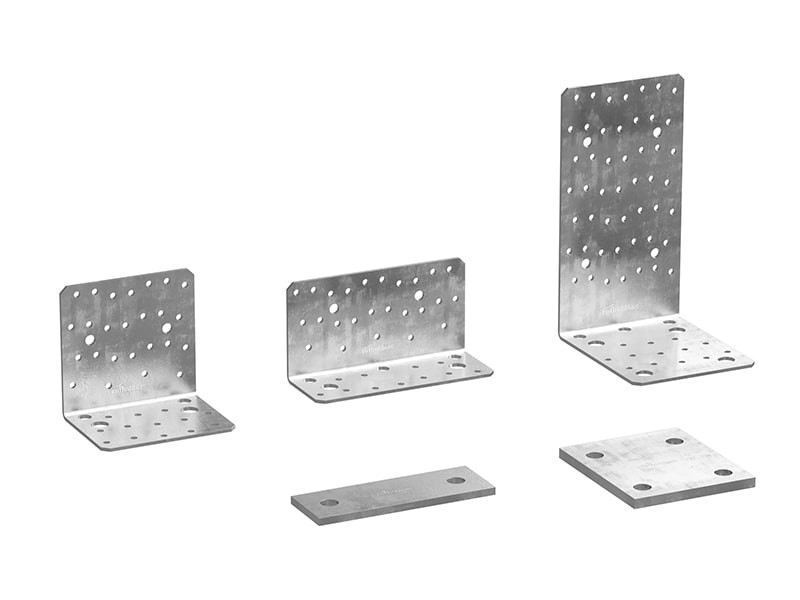

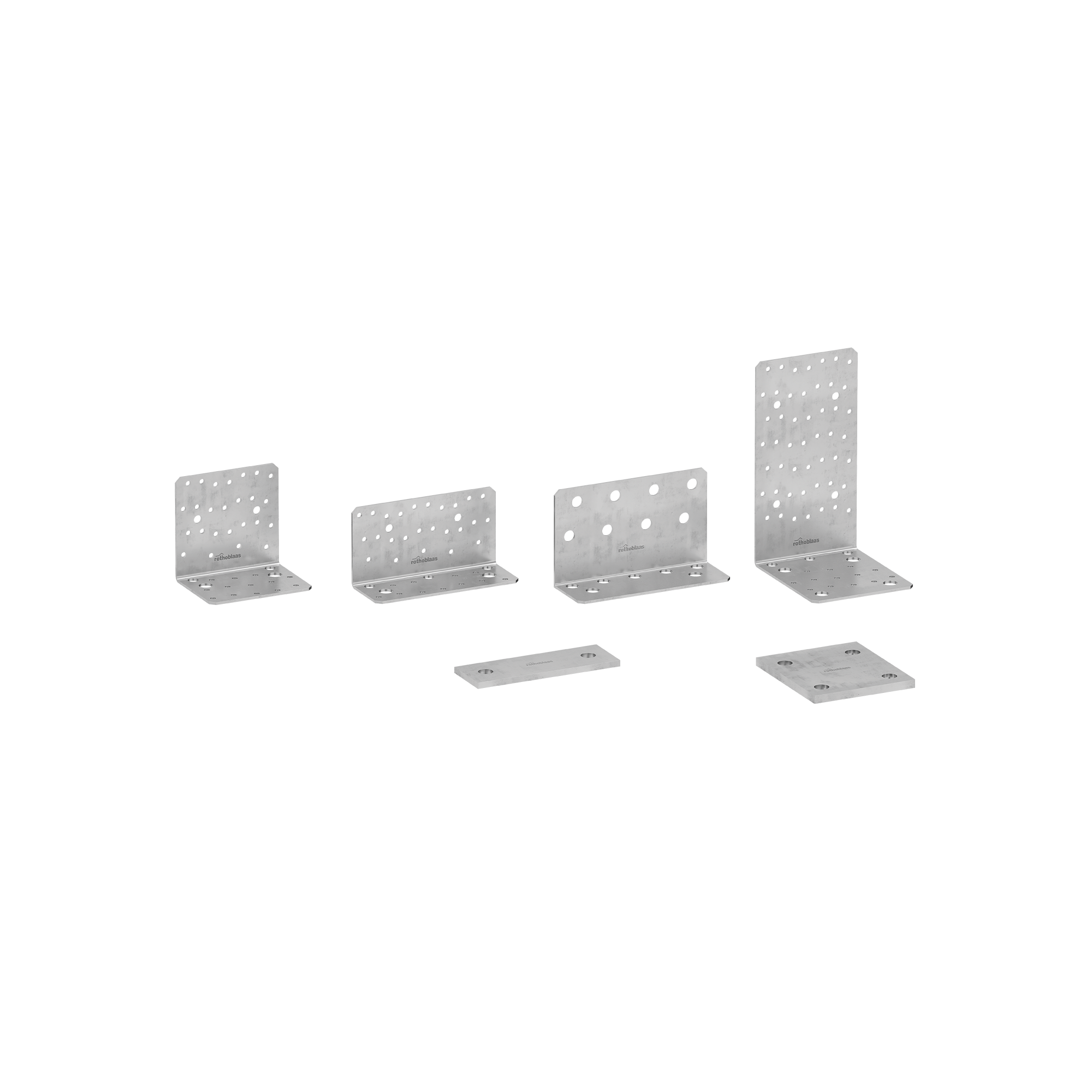

Disponível em três tamanhos para satisfazer múltiplas necessidades de fixação, por exemplo, uma colocação elevada da parede num lancil de betão ou presença de uma contraparede de gesso cartonado.

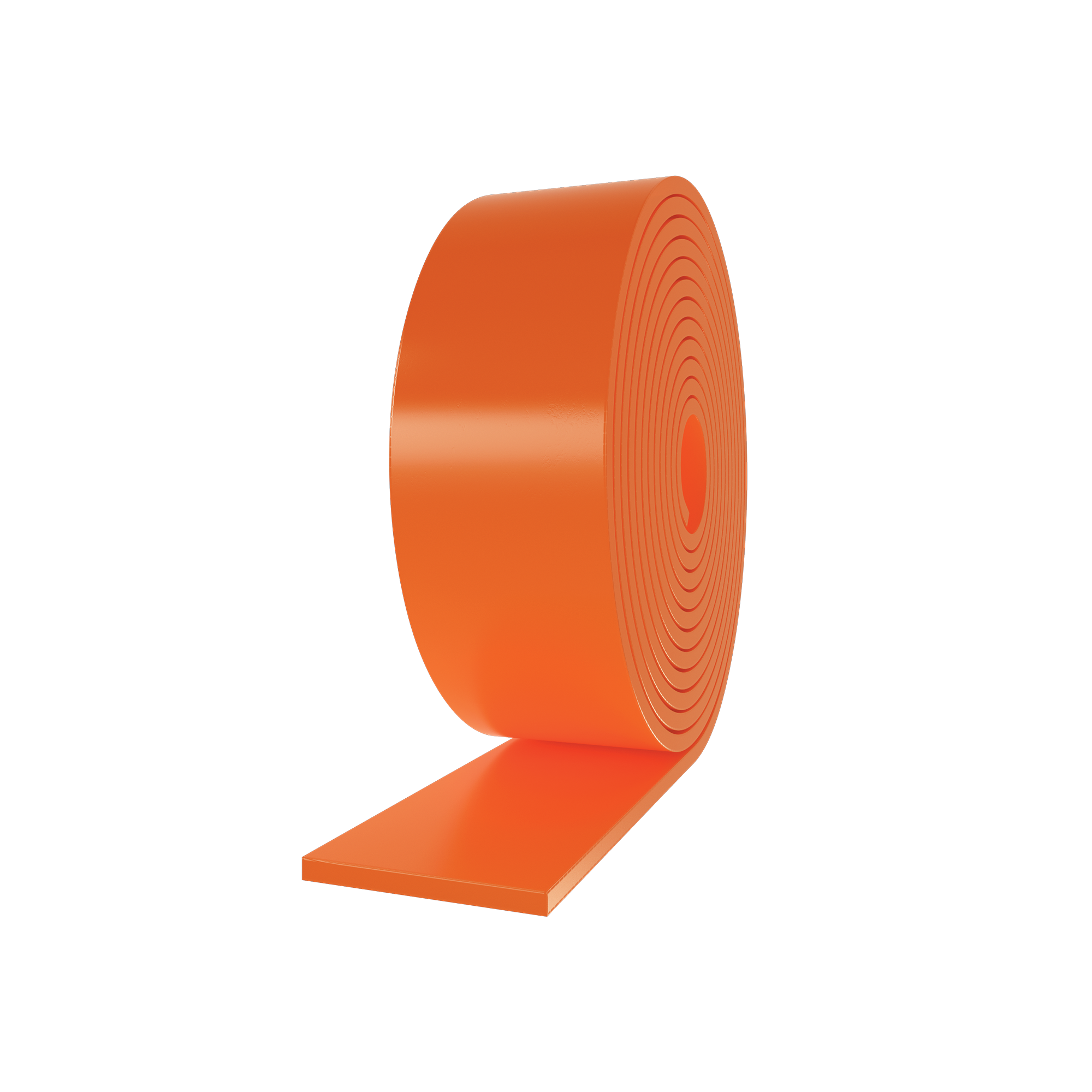

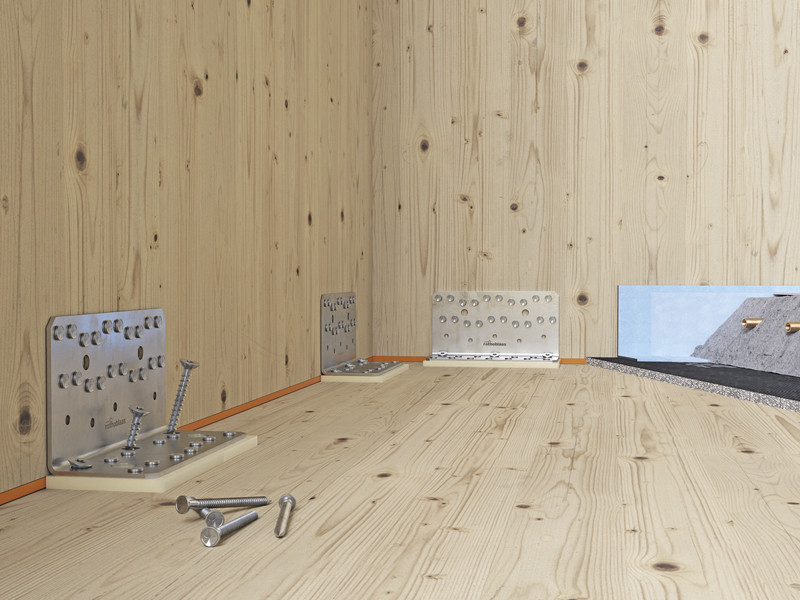

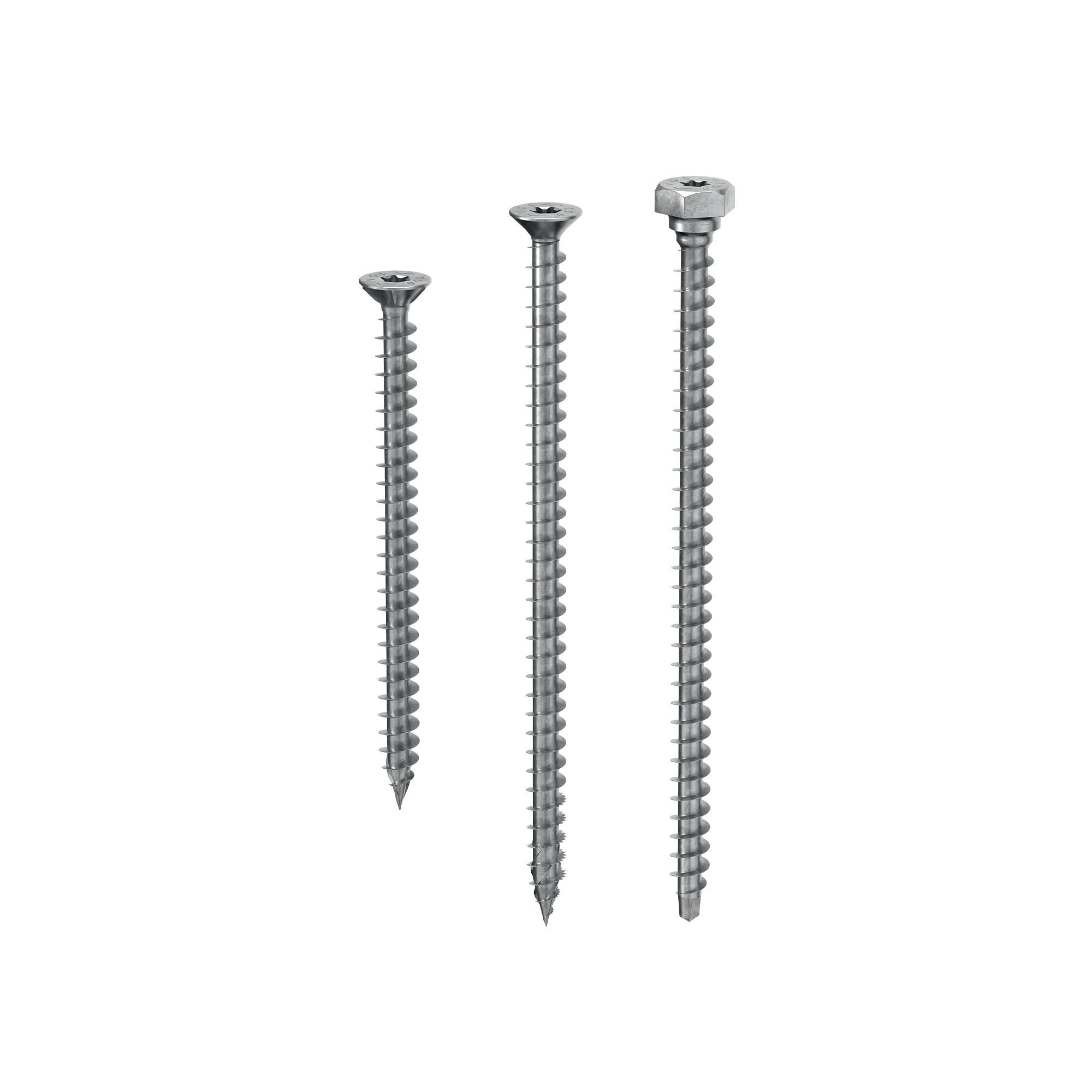

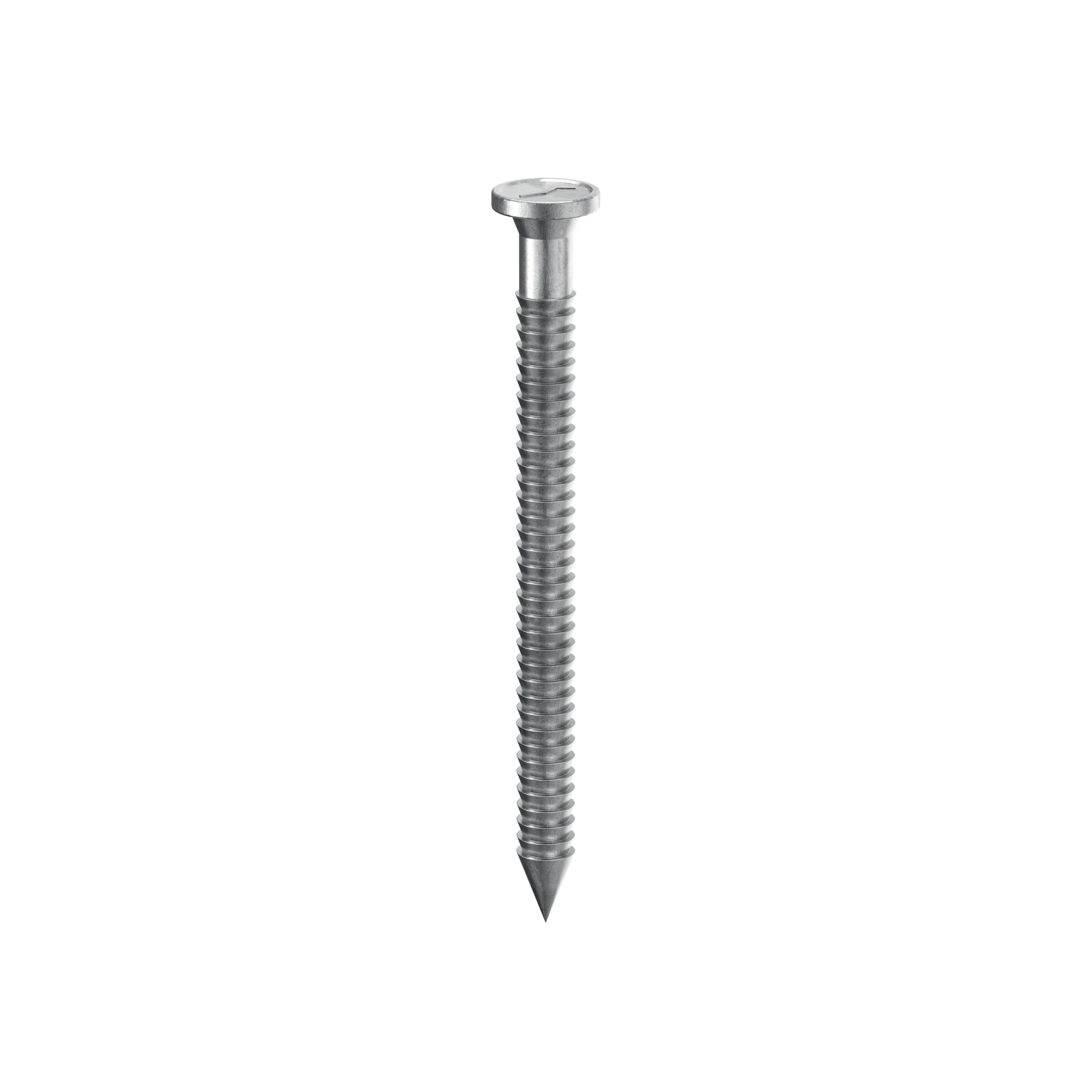

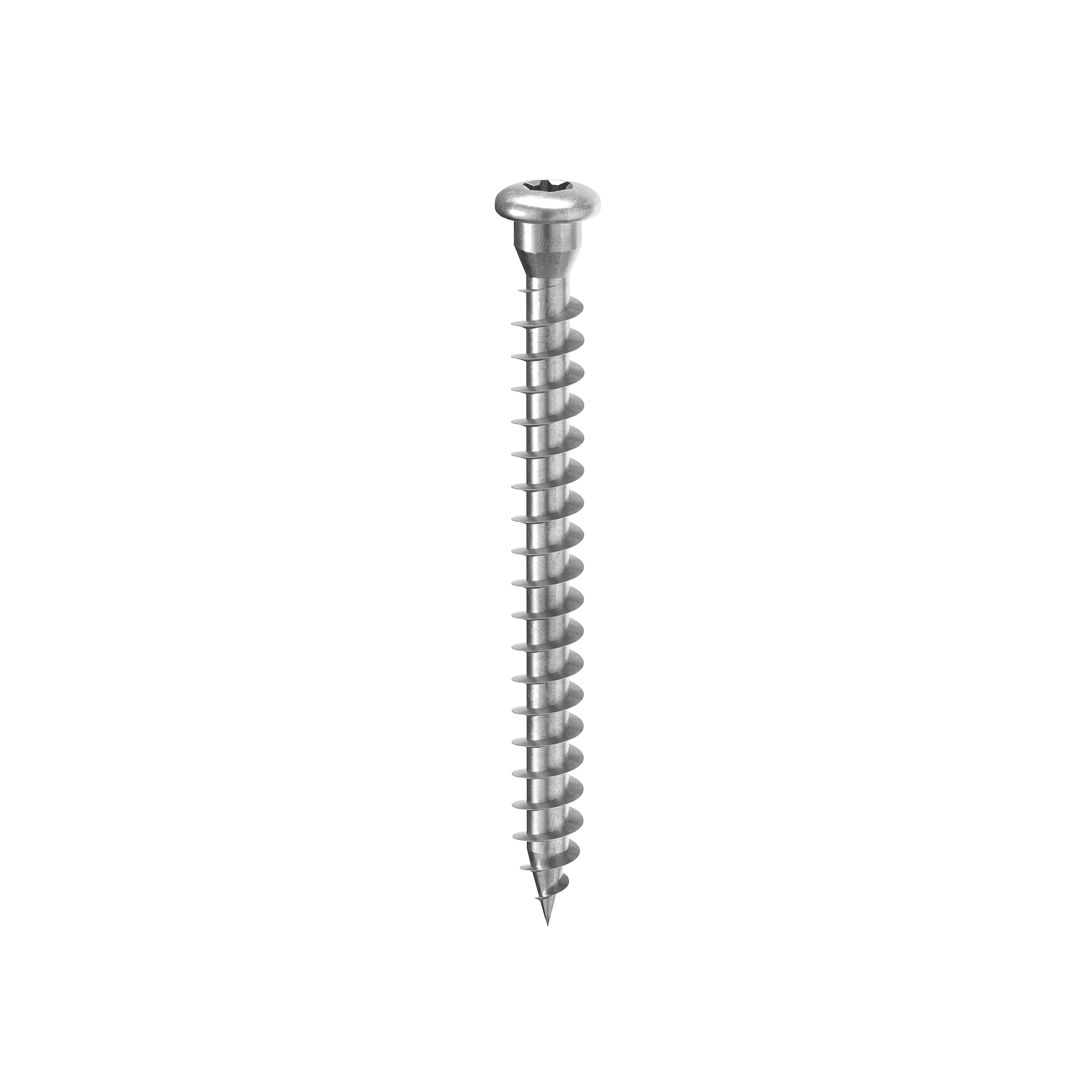

A fixação a elementos de madeira pode ser efetuada da forma tradicional utilizando apenas pregos de aderência melhorada LBA ou parafusos para chapas LBS. A adição dos conectores todo-rosca VGS opcionais confere resistências inimagináveis a conectores pequenos. O acoplamento com o perfil resiliente XYLOFON PLATE, certificado pela ETA com resistências excecionais, combina as necessidades estruturais com a capacidade do perfil resiliente de reduzir pontes acústicas devido às ligações.

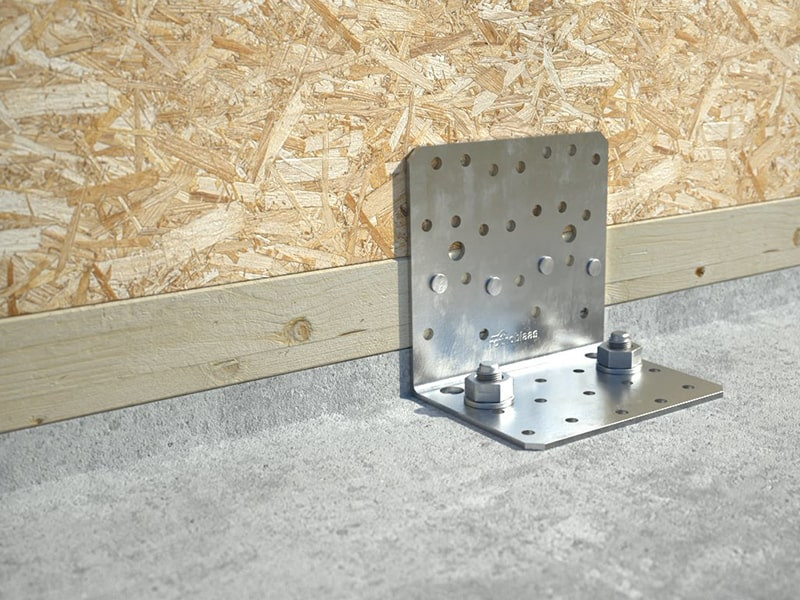

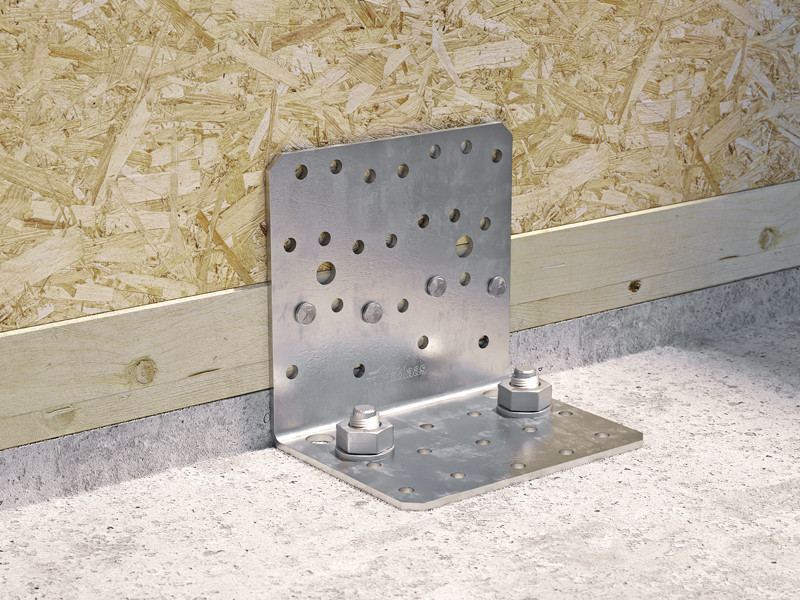

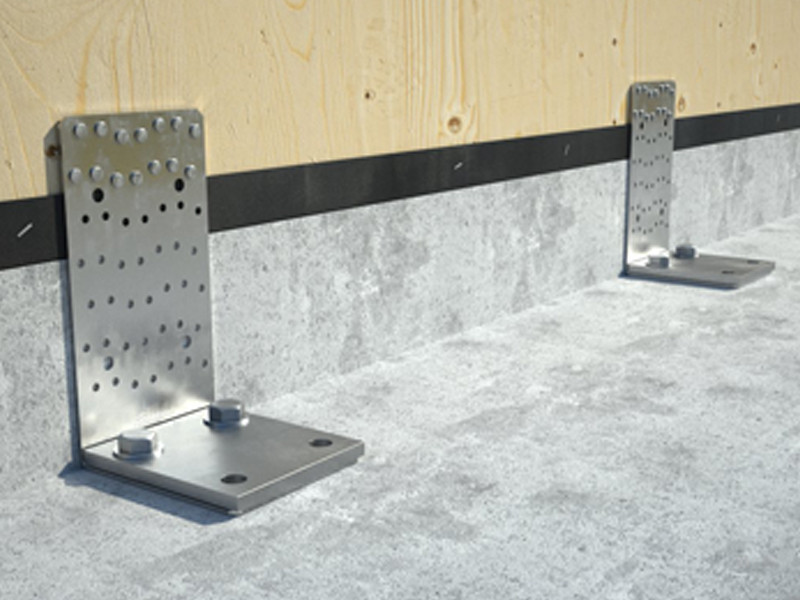

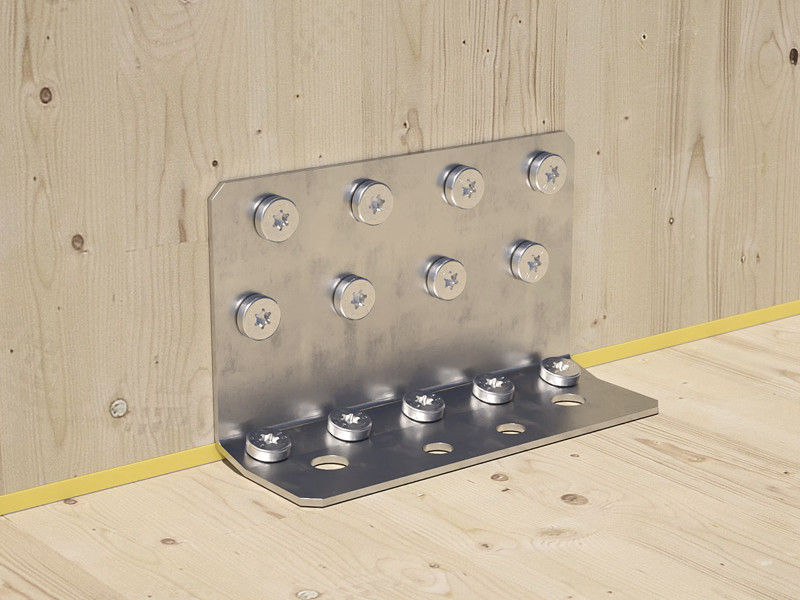

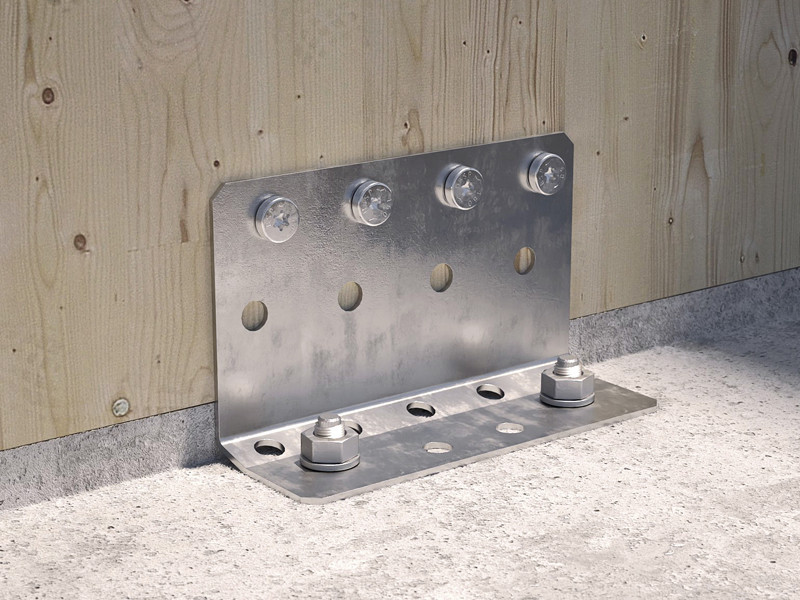

As resistências certificadas pela ETA-22/0089 para forças em todas as direções tornam-na uma solução completa para a fixação de paredes CLT ou timber frame. As dimensões reduzidas também os tornam uma solução ideal para aplicações não-estruturais ou pequenas necessidades de fixação. O mesmo angular pode ser utilizado numa configuração madeira-madeira ou madeira-betão. Em betão, a anilha adicional permite obter resistências surpreendentes.

Documentação

Ficha técnica
Certificado ETA
File CAD

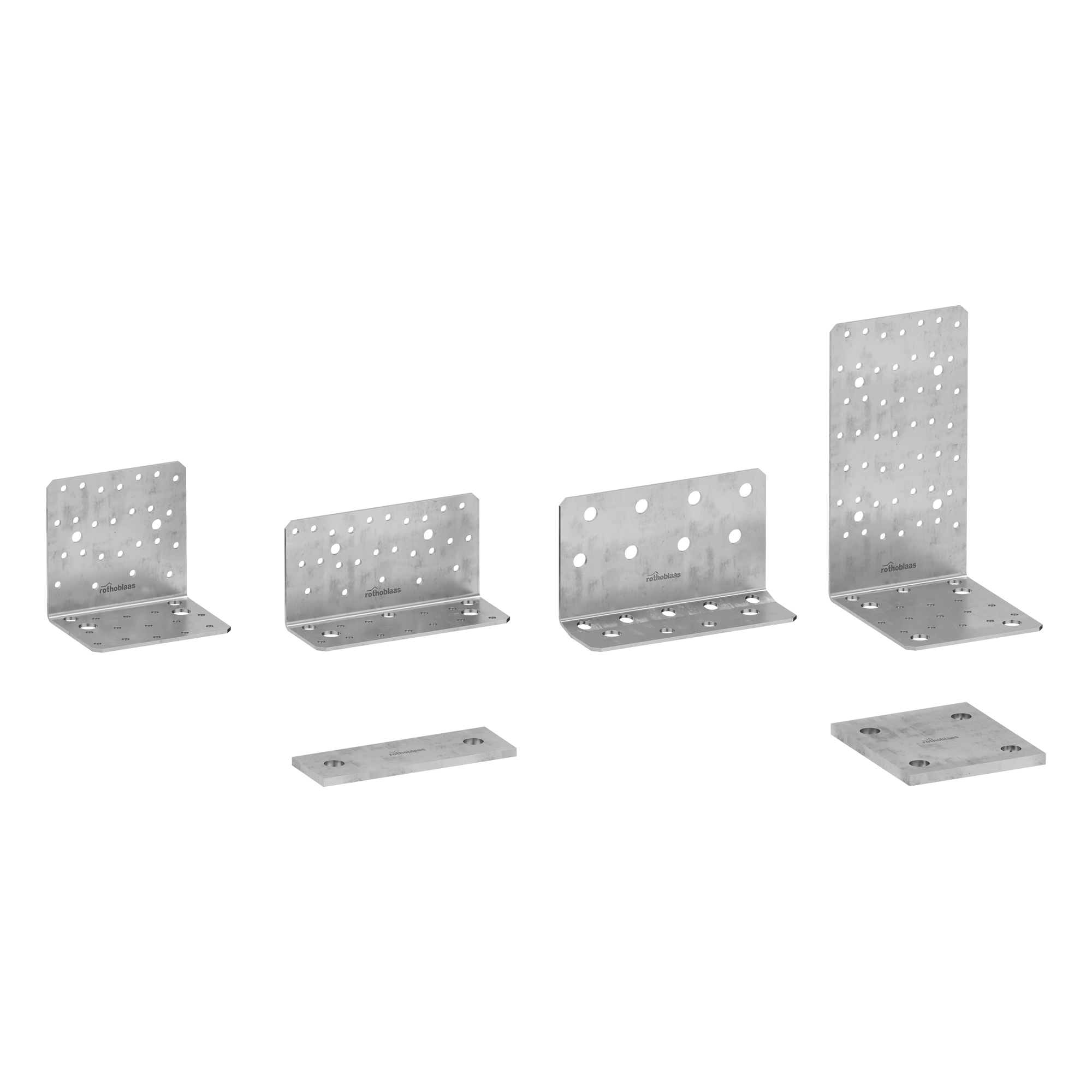

NINO

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
NINO100100 104 78 100 2.5 10
NINO15080 146 55 77 2.5 10
NINO100200 104 122 197 3 10

NINO WASHER

CÓDIGO B
[mm]
P
[mm]
s
[mm]
pçs
NINOW15080 146 50 6 10
NINOW100200 104 120 8 10
