ALU START

SISTEMA EM ALUMÍNIO PARA A LIGAÇÃO DOS EDIFÍCIOS À TERRA

O perfil para a ligação à terra ALU START é capaz de transferir forças de corte, tração e compressão para a fundação. A elevação da fundação e a utilização do alumínio asseguram a proteção da base de apoio contra a humidade por ascensão capilar.

Descrição

ALU START, O SISTEMA INTEGRADO PARA A LIGAÇÃO À TERRA QUE GARANTE DURABILIDADE E ELEVADA RESISTÊNCIA

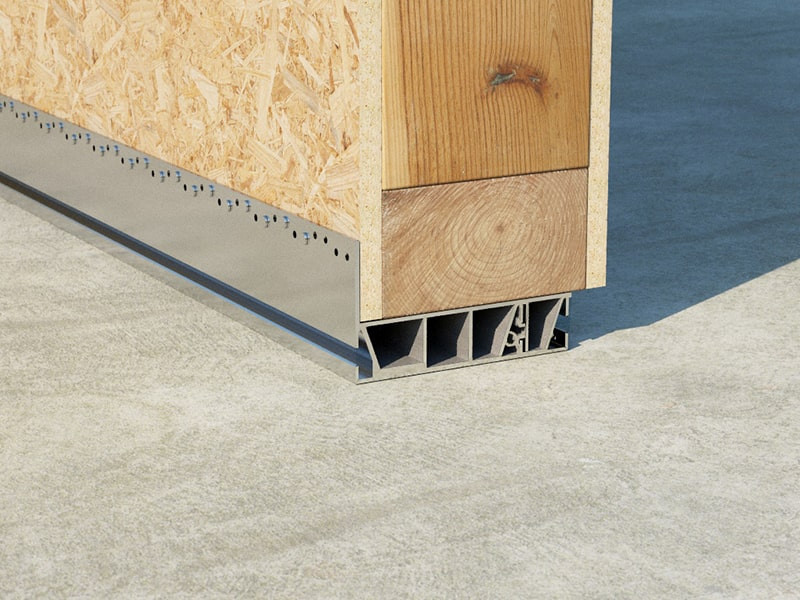

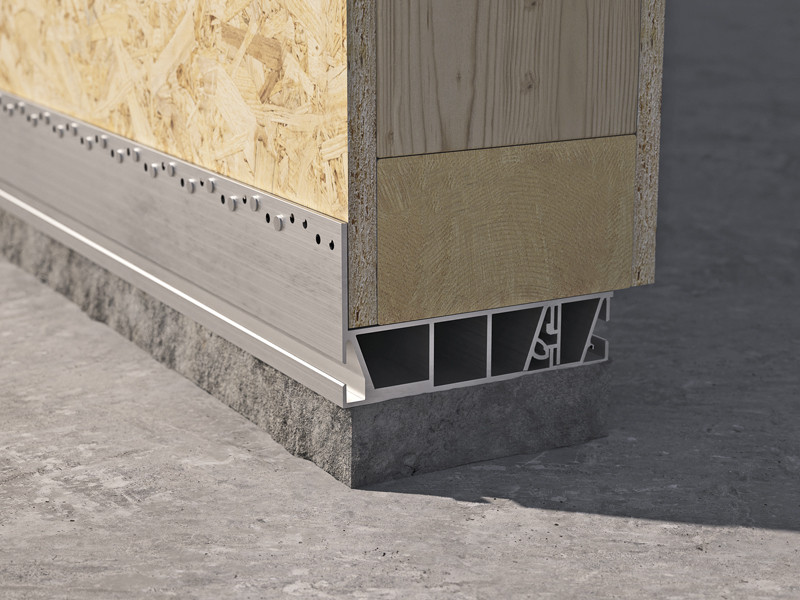

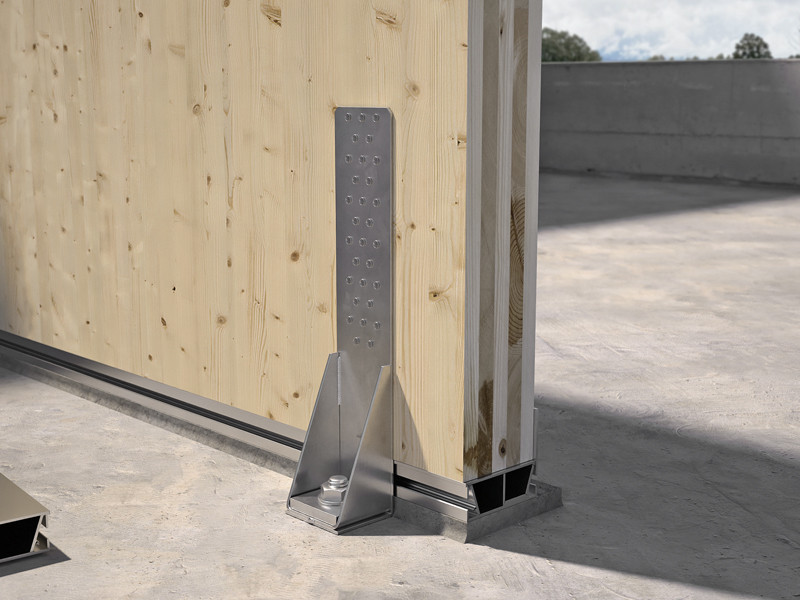

O perfil ALU START permite eliminar o contacto entre os painéis de madeira e a subestrutura de betão para garantir proteção contra a humidade por ascensão capilar e uma excelente durabilidade da ligação do edifício à terra.

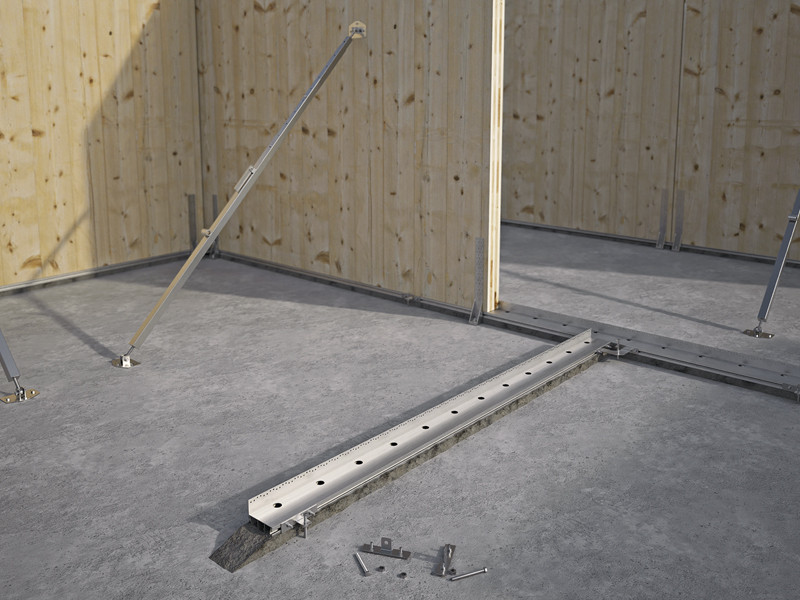

Os gabaritos especiais de montagem facilitam a regulação do nível da superfície de colocação. O nivelamento de todo o edifício é simples, preciso e rápido. Graças à flange lateral, o perfil pode ser fixado à parede de madeira com pregos ou parafusos que garantem uma excelente resistência às forças em todas as direções, certificada pela marcação CE de acordo com a ETA.

É o primeiro sistema de ligação à terra que permite eliminar hold-downs e angulares de corte. Em liga de alumínio, o sistema ALU START pode ser utilizado com paredes em CLT ou sistema de construção timber frame.

Documentação

  • Ficha técnica
  • Certificado ETA
  • Declaração de desempenho (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

ALU START

CÓDIGO B
[mm]
P
[mm]
pçs

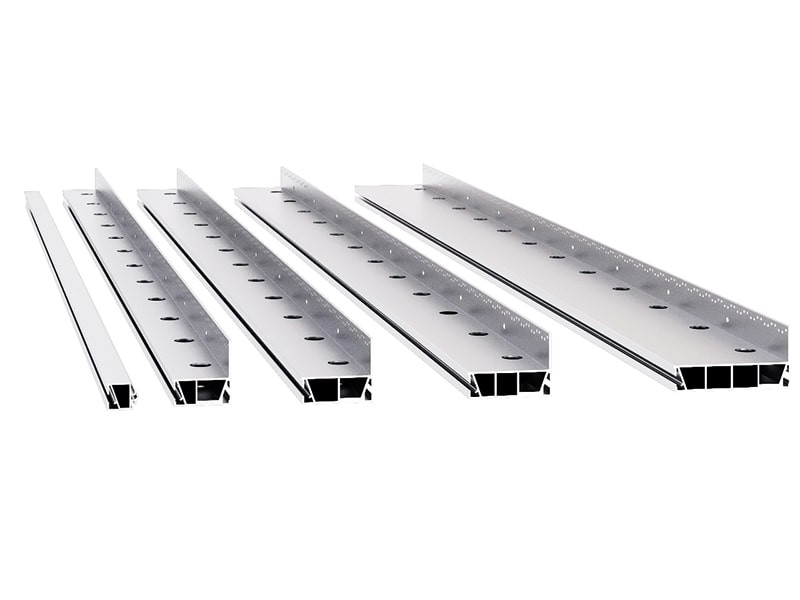

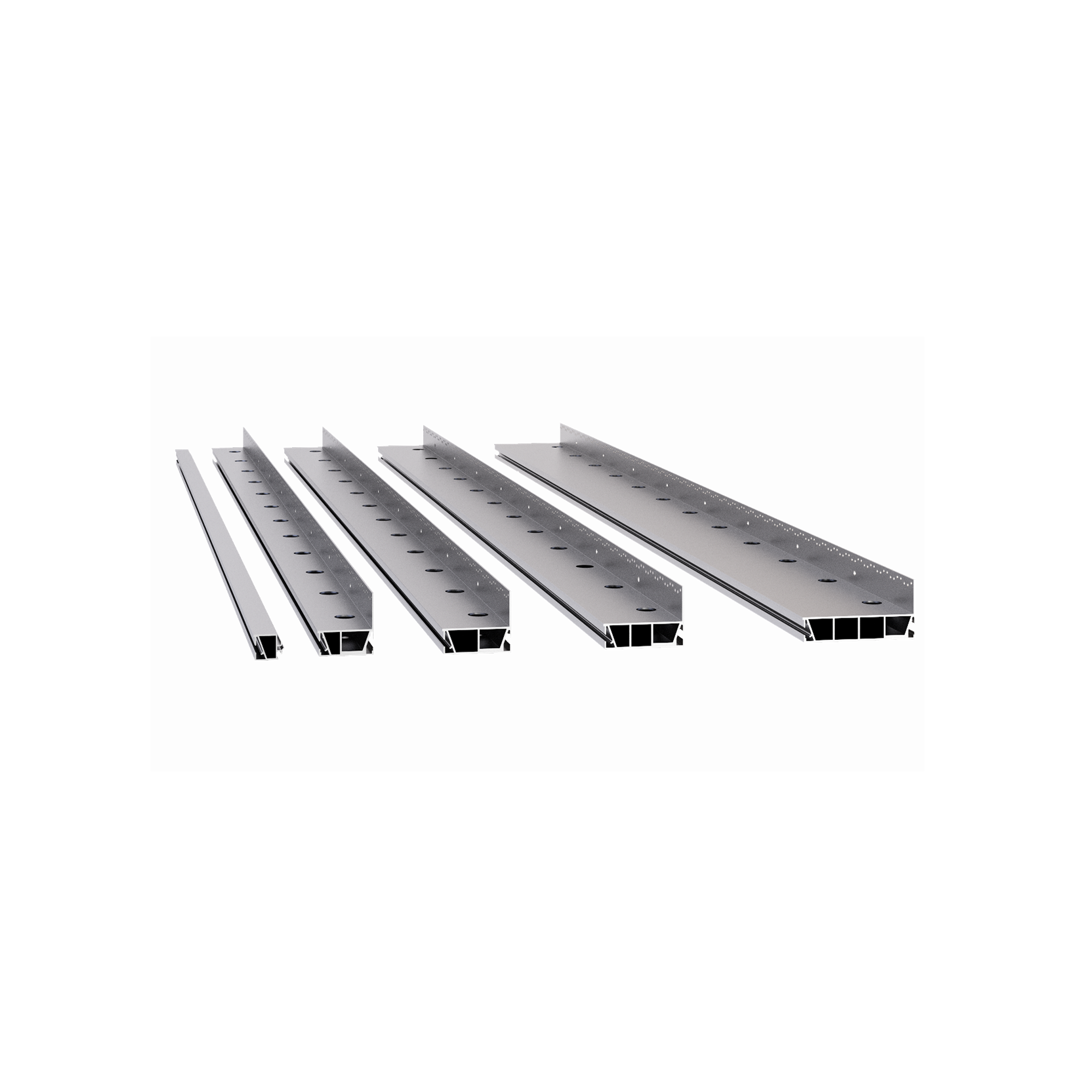

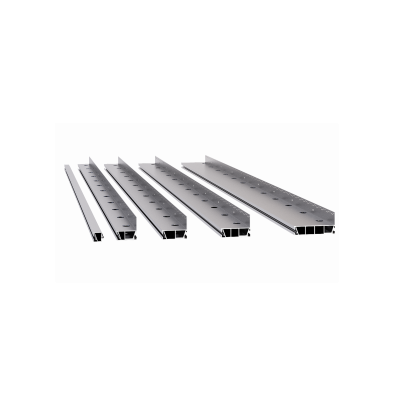

ALUSTART80 80 2400 1
ALUSTART100 100 2400 1
ALUSTART120 120 2400 1
ALUSTART175 175 2400 1
ALUSTART35 35 2400 1

JIG START

CÓDIGO descrição B
[mm]
P
[mm]
pçs
JIGSTARTI LEVELLING TEMPLATE FOR LINEAR JOINT 160 - 25
JIGSTARTL LEVELLING TEMPLATE FOR ANGLE JOINT 160 160 10

CÓDIGO descrição pçs
ALUSBOLT HAMMER HEAD BOLT FOR TEMPLATE FASTENING 100
MUT93410 Steel class 8 500
ALUSPIN ISO 8752 SPING PINS FOR ALUSTART35 ASSEMBLY 50
