MEMBRANA ALTAMENTE TRANSPIRANTE MONOLÍTICA

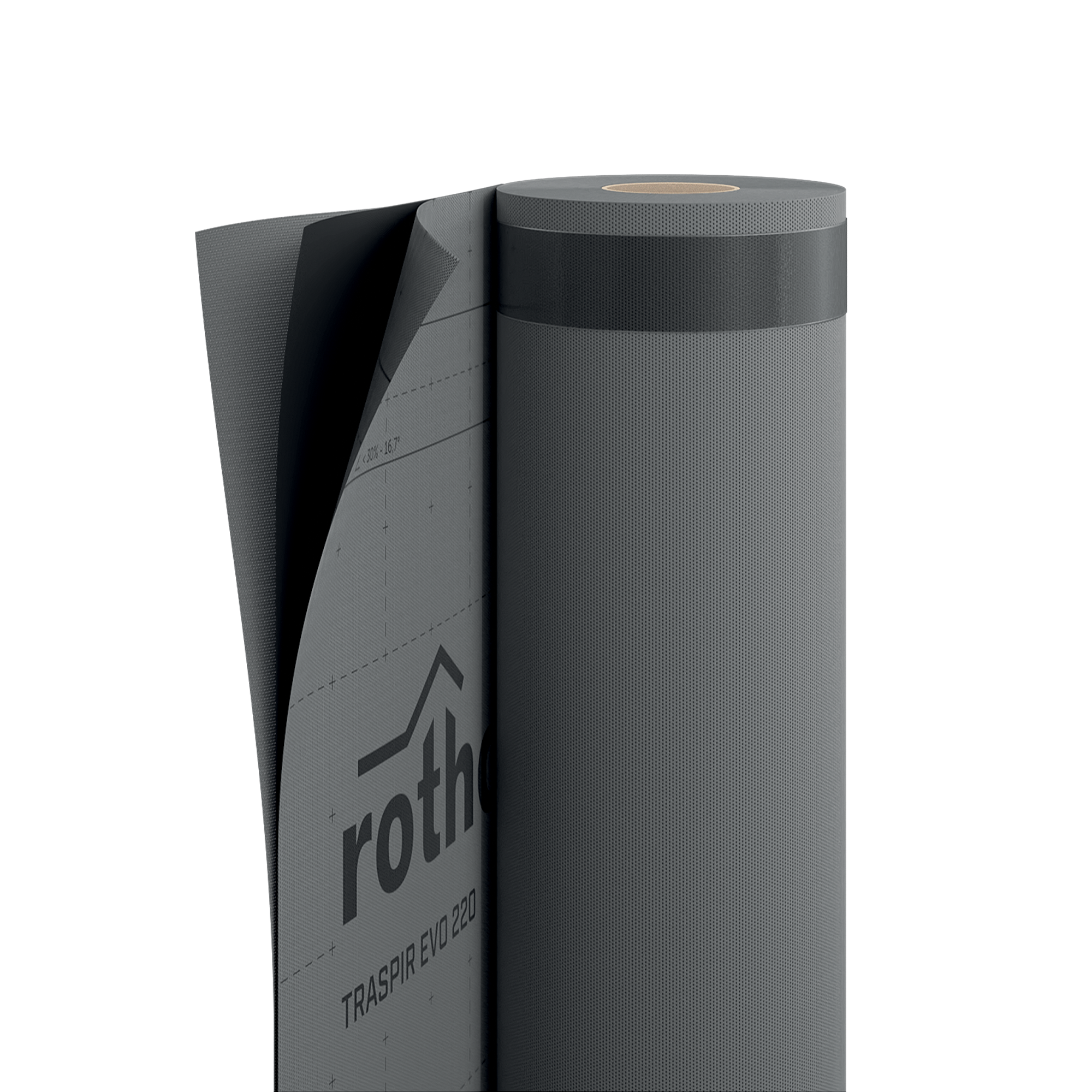

TRASPIR EVO 220
TRASPIR EVO 220 é uma membrana altamente transpirante monolítica que assegura uma excelente durabilidade. É composta por uma película monolítica funcional em elastómero extrudido entre duas camadas de proteção em polipropileno e foi concebida para aplicação em paredes e coberturas, tanto no interior, como no exterior.
Video
MEMBRANA TRANSPIRANTE MONOLÍTICA TRASPIR EVO 220: ELEVADA GRAMAGEM E RESISTÊNCIA MECÂNICA, PARA UMA DURABILIDADE IMPECÁVEL
Graças aos polímeros especiais utilizados, a membrana monolítica TRASPIR EVO 220 garante uma excelente durabilidade mesmo quando exposta aos raios UV durante as fases de colocação.

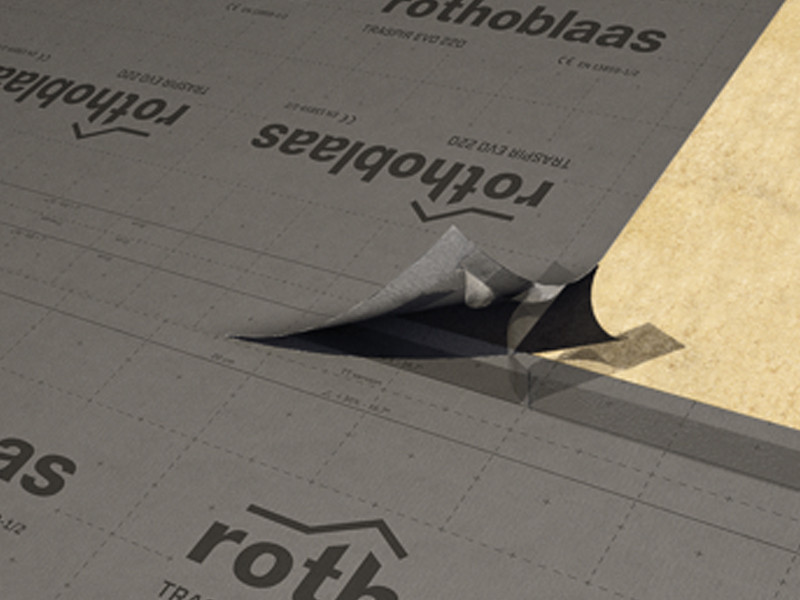

No estaleiro, a superfície rugosa assegura uma excelente resistência ao escorregamento. A fita dupla integrada com largura aumentada oferece uma vedação profissional e, portanto, uma proteção perfeita contra a chuva forte.
O desempenho e a gramagem desta membrana monolítica permitem cumprir os requisitos mais rigorosos das várias regulamentações nacionais, classificando-a como o primeiro produto entre as membranas de elevado desempenho.
Documentação
| Ficha técnica | |
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
| Xml-File WUFI | |
| Instruções de colocação | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO 220
| CÓDIGO | descrição | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pça./palete |
|---|---|---|---|---|---|---|---|---|---|
| TEVO220 | TRASPIR EVO 220 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
| TTTEVO220 | TRASPIR EVO 220 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
Dados Técnicos
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | EN 1849-2 | 220 g/m² | 0.72 oz/ft² |
| Espessura | EN 1849-2 | 1 mm | 39 mil |
| Transmissão do vapor de água (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Resistência à tração MD/CD | EN 12311-1 | 385 / 315 N/50mm | 44 / 36 lb/in |
| Alongamento MD/CD | EN 12311-1 | 65 / 80 % | - |
| Resistência à laceração com prego MD/CD | EN 12310-1 | 345 / 425 N | 78 / 96 lbf |
| Impermeabilidade à agua | EN 1928 | classe W1 | - |
| Resistência térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Resistência à passagem de ar | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Condutividade térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidade | - | ca. 220 kg/m³ | - |
| Fator de resistência ao vapor (μ) | - | ca. 80 | - |
| Resistência dos nós | EN 12317-2 | > 250 / N/50mm | > 28.550736 / lb/in |
| Teor de VOC | - | 0 % | - |
| Estabilidade UV | EN 13859-2 | 4 meses | - |
| Exposição aos agentes atmosféricos | - | 8 semanas | - |
| Coluna de água | ISO 811 | > 500 cm | > 196.8504 in |
| Depois do envelhecimento artificial - impermeabilidade à água a 100 °C | EN 1297 / EN 1928 | classe W1 | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 1297 / EN 12311-1 | 365 / 270 N/50mm | 42 / 31 lb/in |
| Depois do envelhecimento artificial - alongamento | EN 1297 / EN 12311-1 | 47 / 51 % | - |
| Flexibilidade a baixas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Ensaio de chuva forte | TU Berlin | superado | - |
Specifications
Fornecimento e colocação de membrana altamente transpirante monolítica , tipo TRASPIR EVO 220
Marcação CE em conformidade com : EN 13859-1/2
Propriedades:
Gramagem [g/m²] : 220
Transmissão do vapor de água Sd [m] : 0,2
Resistência à tração MD/CD [N/50mm] : 385/315
Alongamento MD/CD [%] : 65/80
Resistência à laceração com prego MD/CD [N] : 345/425
Impermeabilidade à agua : classe W1
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -40/+80
Reação ao fogo : classe E
Indicazioni di posa per: PARETE
TRASPIR EVO 220 é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .

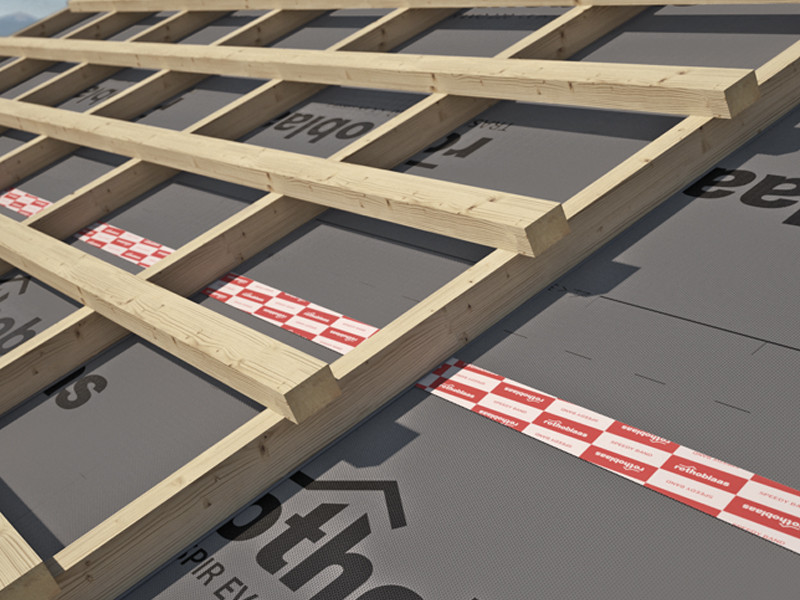

Indicazioni di posa per: TETTO
TRASPIR EVO 220 é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição
| camada superior | tecido não tecido em PP |
|---|---|
| ESTRATO INTERMÉDIO | filme transpirante monolítico em PE |
| camada inferior | tecido não tecido em PP |
