TELHA BETUMINOSA (CANADENSE)
SHINGLE
SHINGLE é a telha betuminosa canadense com marcação CE de acordo com a ETA, que atua como camada final impermeável na cobertura. É resistente às intempéries, isola acusticamente da chuva forte e, graças à sua camada superior de grão, proporciona estabilidade permanente aos raios UV.
SHINGLE, a telha canadense betuminosa que assegura estabilidade permanente aos raios UV.
A telha canadense SHINGLE e fácil de transportar graças à pequena dimensão da embalagem (80 cm x 34 cm) e ao peso reduzido (cerca de 20 kg).

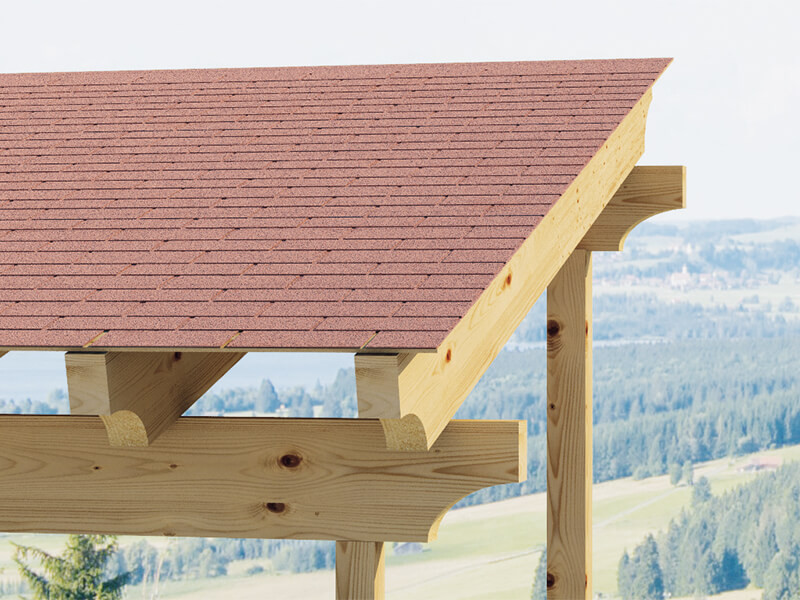

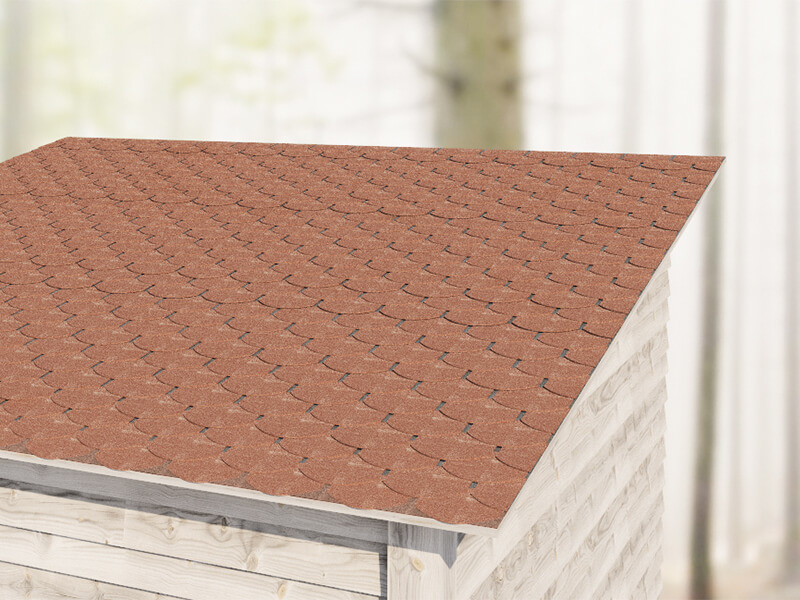

É a solução ideal para a realização de coberturas de pequenas estruturas tais como toldos, pérgulas ou pórticos. Também é excelente em combinação com a tela subcamada betuminosa BYTUM 400, para uma impermeabilização eficaz mesmo em inclinações baixas da cobertura.
Documentação
| Ficha técnica | |
|---|---|
| Declaração de desempenho (DOP) |
SHINGLE
| CÓDIGO | versão | B
[mm]
|
L
[mm]
|
B
[in]
|
L
[in]
|
cor | pçs |
|---|---|---|---|---|---|---|---|

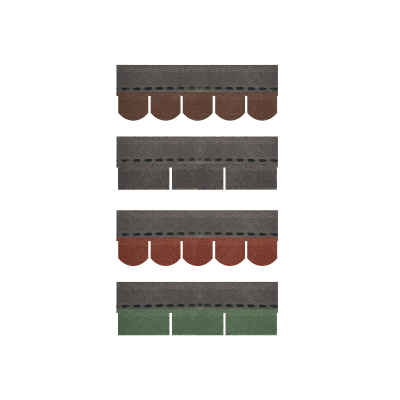

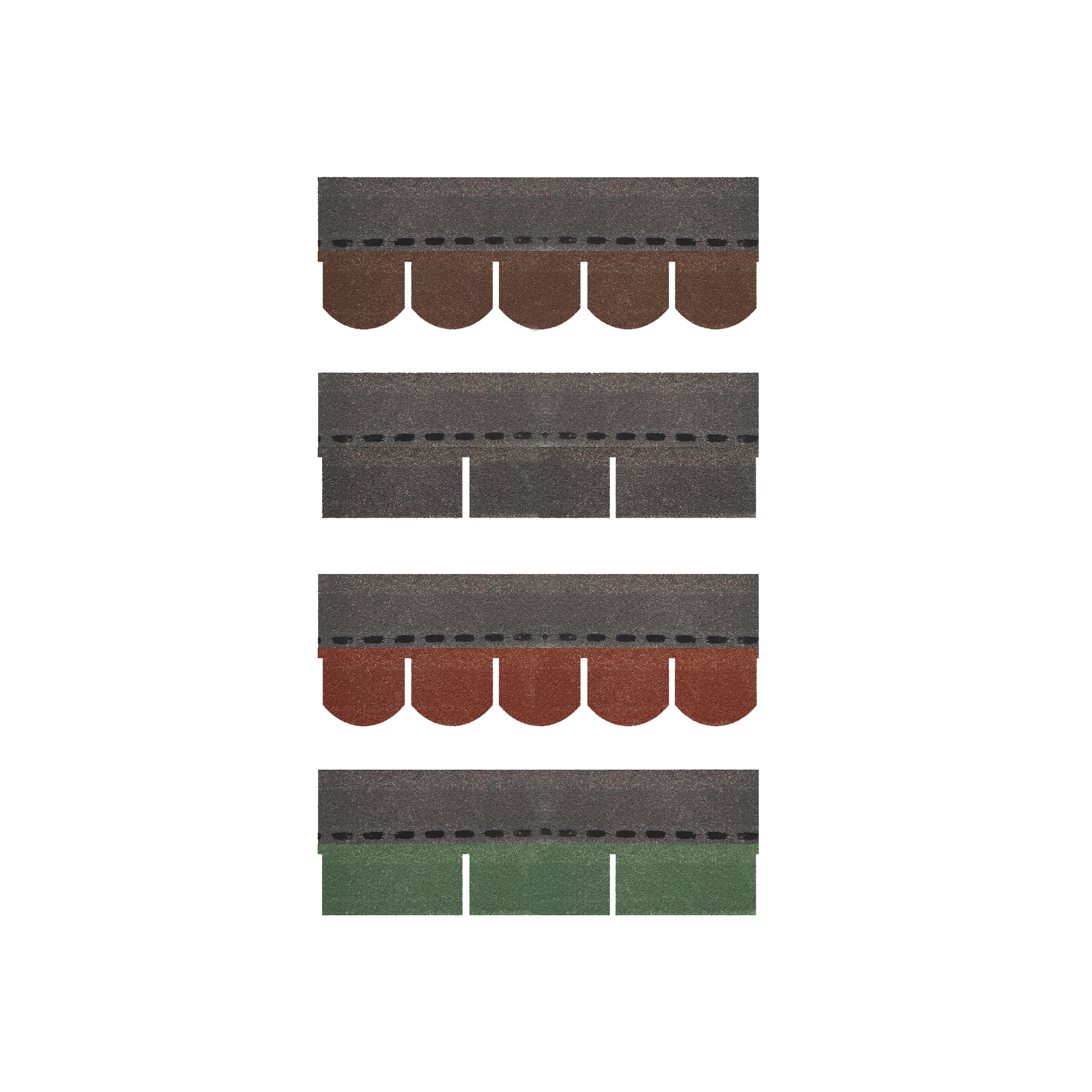

| SHIREDR | Rectangular | 777 | 336 | 30.6 | 13.2 | red | 18 |
| SHIBROR | Rectangular | 777 | 336 | 30.6 | 13.2 | brown | 18 |
| SHIGRER | Rectangular | 777 | 336 | 30.6 | 13.2 | green | 18 |
| SHIBLAR | Rectangular | 777 | 336 | 30.6 | 13.2 | black | 18 |
| SHIREDB | beaver | 808 | 336 | 31.8 | 13.2 | red | 17 |
| SHIBROB | beaver | 808 | 336 | 31.8 | 13.2 | brown | 17 |
| SHIGREB | beaver | 808 | 336 | 31.8 | 13.2 | green | 17 |
| SHIBLAB | beaver | 808 | 336 | 31.8 | 13.2 | black | 17 |
Dados Técnicos SHINGLE RECTANGULAR
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | ETA-07/0266 | 9600 g/m² | 31.46 oz/ft² |
| Espessura | - | 3 mm | 118 mil |
| Resistência à tração MD/CD | EN 544 | 750 / 550 N/50mm | 86 / 63 lb/in |
| Alongamento MD/CD | EN 544 | 3,5 / 3,5 % | - |
| Resistência à laceração com prego MD/CD | EN 544 | 120 / N | 27 / lbf |
| Impermeabilidade à água (massa betuminosa) | ETA-07/0266 | 896 g/m² | 2.936242 oz/ft² |
| Resistência térmica | - | -20 / 80 °C | -4 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Comportamento ao fogo externo | EN 13501-5 | classe BROOF (t1) | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 544 | 600 / 400 N/50mm | 69 / 46 lb/in |
| Depois do envelhecimento artificial - resistência à laceração com prego MD/CD | EN 544 | 100 / N | 22 / lbf |
| Depois do envelhecimento artificial - deslizamento a quente | EN 544 | < 2 mm | < 0.07874 in |
| Depois do envelhecimento artificial - aderência do grão | EN 544 | < 2,5 g | < 0.088185 oz |
| Flexibilidade a baixas temperaturas | EN 1109 | -20 / °C | -4 / °F |
| Densidade do betume | ETA-07/0266 | 1,2 kg/L | - |
| Temperaturas de aplicação | ETA-07/0266 | 0 / 40 °C | 32 / 104 °F |
| Hidro-absorção | EN 544 | 2 % | - |
| Estabilidade UV | - | - | - |
Dados Técnicos SHINGLE BIBER
| Propriedades | Normativa | Valores testados | Conversão USC |
|---|---|---|---|
| Gramagem | ETA-07/0266 | 9000 g/m² | 29.49 oz/ft² |
| Espessura | - | 3 mm | 118 mil |
| Resistência à tração MD/CD | EN 544 | 750 / 550 N/50mm | 86 / 63 lb/in |
| Alongamento MD/CD | EN 544 | 3,5 / 3,5 % | - |
| Resistência à laceração com prego MD/CD | EN 544 | 100 / N | 22 / lbf |
| Impermeabilidade à água (massa betuminosa) | ETA-07/0266 | 896 g/m² | 2.936242 oz/ft² |
| Resistência térmica | - | -20 / 80 °C | -4 / 176 °F |
| Reação ao fogo | EN 13501-1 | classe E | - |
| Comportamento ao fogo externo | EN 13501-5 | classe BROOF (t1) | - |
| Depois do envelhecimento artificial - resistência à tração MD/CD | EN 544 | 600 / 400 N/50mm | 69 / 46 lb/in |
| Depois do envelhecimento artificial - resistência à laceração com prego MD/CD | EN 544 | 100 / N | 22 / lbf |
| Depois do envelhecimento artificial - deslizamento a quente | EN 544 | < 2 mm | < 0.07874 in |
| Depois do envelhecimento artificial - aderência do grão | EN 544 | < 2,5 g | < 0.088185 oz |
| Flexibilidade a baixas temperaturas | EN 1109 | -20 / °C | -4 / °F |
| Densidade do betume | ETA-07/0266 | 1,2 kg/L | - |
| Temperaturas de aplicação | ETA-07/0266 | 0 / 40 °C | 32 / 104 °F |
| Hidro-absorção | EN 544 | 2 % | - |
| Estabilidade UV | - | - | - |
Specifications
Fornecimento e colocação de telha betuminosa (canadense), tipo SHINGLE
Propriedades:
Gramagem [g/m²] : 9,6/9
Transmissão do vapor de água Sd [m] :
Resistência à tração MD/CD [N/50mm] : >600/400
Alongamento MD/CD [%] : 3,5/3,5
Resistência à laceração com prego MD/CD [N] : >100
Impermeabilidade à agua : 896 kg/m2
Emissões de VOC (COV) (% (classe A+)) : 0
Resistência térmica [°C] : -20/+80
Reação ao fogo : classe E
Indicazioni di posa per: PARETE
SHINGLE é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236 ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
SHINGLE é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 236.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.
Composição SHINGLE RECTANGULAR
| camada superior | - |
|---|---|
| composto | - |
| ARMADURA | - |
| composto | - |
| camada inferior | - |
Composição SHINGLE BIBER
| camada superior | - |
|---|---|
| composto | - |
| ARMADURA | - |
| composto | - |
| camada inferior | - |
