ESTEIRAS TRIDIMENSIONAIS PARA COBERTURAS METÁLICAS

TRASPIR METAL

Aplicada sobre suporte contínuo, a esteira tridimensional para insonorização TRASPIR METAL facilita a microventilação das coberturas de metal, impedindo a corrosão e aumentando assim a durabilidade.

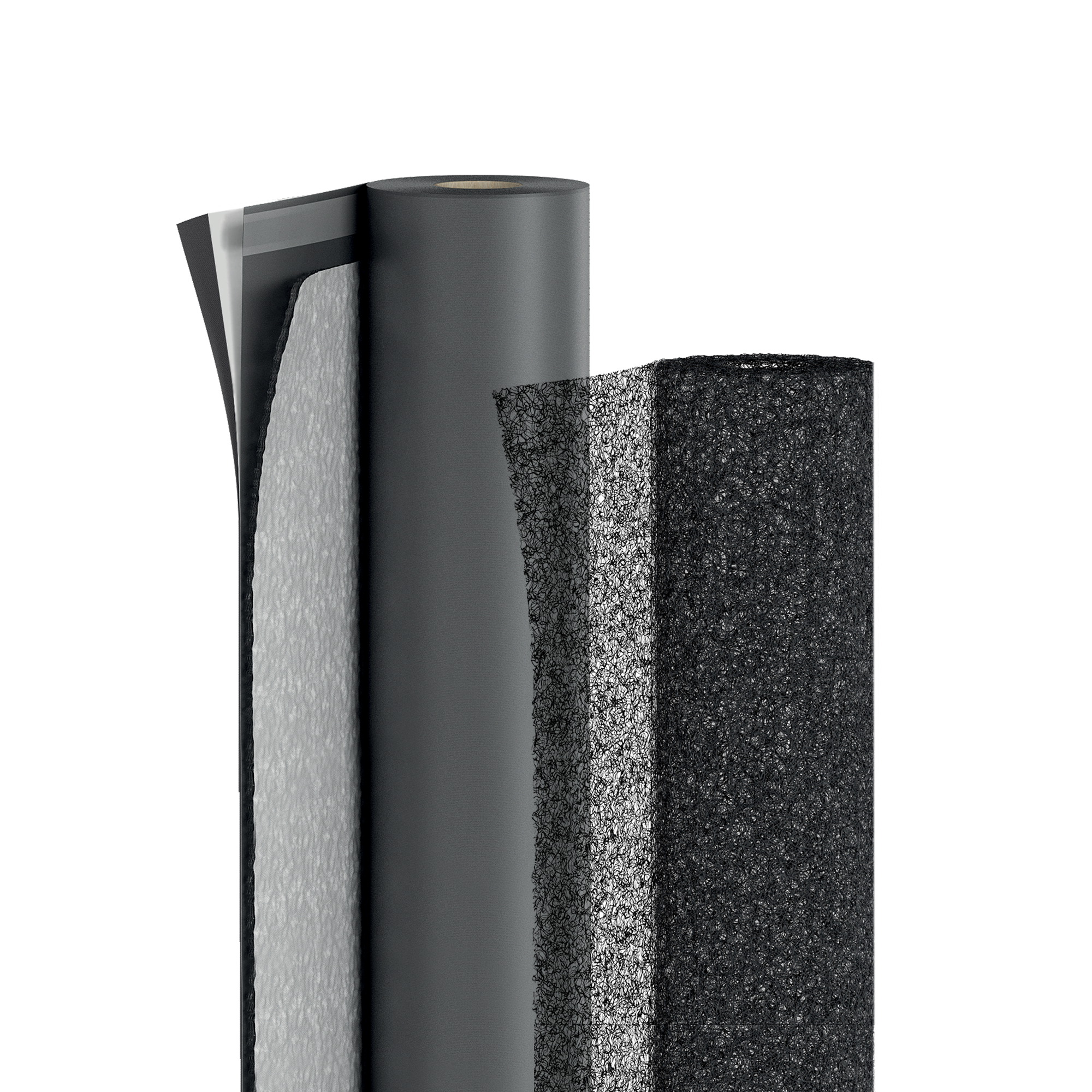

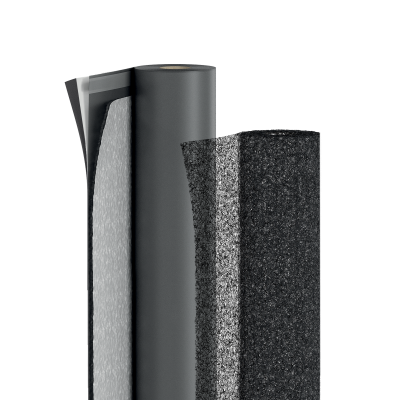

A gama TRASPIR METAL é completa: está disponível com membrana inferior impermeável respirável e TNT superior drenante.

TRASPIR METAL: a única solução no seu género testada na obra do ponto de vista do isolamento acústico da chuva forte na cobertura.

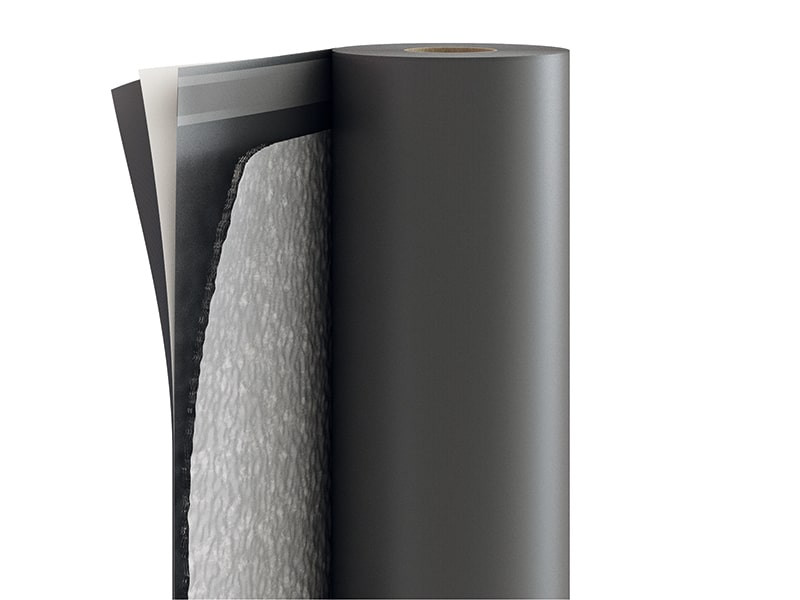

Membrana altamente respirável acoplada a uma esteira tridimensional e feltro protetor.

O feltro superior impede a entrada das impurezas na esteira e melhora a passagem pedonal, prevenindo a estagnação de água.

A eficácia de TRASPIR METAL como solução para o isolamento acústico contra o ruído da chuva forte é certificado pelo Instituto Giordano.

Características

Campos de emprego Esteira 3D para coberturas metálicas
Material Membrana respirável com rede 3D e feltro protetor
Dimensões do rolo 8,5 mm x 1,35 m x 33 m
Gramagem 610 (350) g/m2
Rw** 28 dB

Documentação

Ficha técnica

TRASPIR 3D COAT TT

CÓDIGO descrição tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pça./palete
TTTMET610150 TRASPIR METAL 610 3D COAT TT TT 1.5 30 45 4.93 99 485 4

3D NET

CÓDIGO descrição tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pça./palete
NET350 NET 350 - 1.25 50 62.5 4.11 165 673 4

Dados Técnicos TRASPIR 3D COAT TT
national-classifications AT Önorm B4119 UD Typ I
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR2 E600 Jf C2
national-classifications IT UNI 11470 A/R2

Gramagem EN 1849-2 610 g/m² 2 oz/ft²
Espessura EN 1849-2 8 mm 315 mil
Transmissão do vapor de água (Sd) EN 1931 0,02 m 174.825 PERM
Resistência à tração MD/CD EN 12311-1 325 / 225 N/50mm 37 / 26 lb/in
Alongamento MD/CD EN 12311-1 45 / 70 % -
Resistência à laceração com prego MD/CD EN 12310-1 185 / 195 N 42 / 44 lbf
Impermeabilidade à agua EN 1928 classe W1 -
Resistência térmica - -30 / 80 °C -22 / 176 °F
Reação ao fogo EN 13501-1 classe E -
Resistência à passagem de ar EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Condutividade térmica (λ) - 0,3 W/(m·K) 2.08 (BTU·in)/(h·ft²·°F)
Calor específico - 1800 J/(kg·K) -
Densidade - ca. 65 kg/m³ -
Fator de resistência ao vapor (μ) - ca. 33 -
Teor de VOC - < 0,02 % -
Estabilidade UV EN 13859-2 3 meses -
Exposição aos agentes atmosféricos - 2 semanas -
Coluna de água ISO 811 > 250 cm > 98.4252 in
Depois do envelhecimento artificial - impermeabilidade à água EN 1297 / EN 1928 classe W1 -
Depois do envelhecimento artificial - resistência à tração MD/CD EN 1297 / EN 12311-1 285 / 195 N/50mm 33 / 22 lb/in
Depois do envelhecimento artificial - alongamento EN 1297 / EN 12311-1 35 / 30 % -
Flexibilidade a baixas temperaturas EN 1109 -30 / °C -22 / °F
Índice dos vazios - 95 % -
Variação do índice de avaliação do poder fonoisolante ΔRw ISO 10140-2 / ISO 717-1 1 dB -
Variação do nível global de intensidade sonora ponderado A do ruído da chuva forte ΔLiA ISO 140-18 ca. 4 dB -
índice de atenuação ao calcamento ΔLw ISO 140-8 28 dB -

Dados Técnicos 3D NET

Gramagem EN 1849-2 350 g/m² 1.15 oz/ft²
Espessura EN 1849-2 7,5 mm 295 mil
Resistência à tração NET MD/CD EN 12311-1 1,3 / 0,5 N/50mm 0 / 0 lb/in
Alongamento NET MD/CD EN 12311-1 95 / 65 % -
Resistência térmica - -40 / 80 °C -40 / 176 °F
Reação ao fogo EN 13501-1 classe F -
Condutividade térmica (λ) - 0,3 W/(m·K) 2.08 (BTU·in)/(h·ft²·°F)
Calor específico - 1800 J/(kg·K) -
Densidade - ca. 35 kg/m³ -
Teor de VOC - < 0,02 % -
Estabilidade UV EN 13859-2 3 meses -
Exposição aos agentes atmosféricos - 4 semanas -
Índice dos vazios - 95 % -
Variação do índice de avaliação do poder fonoisolante ΔRw ISO 10140-2 / ISO 717-1 1 dB -
Variação do nível global de intensidade sonora ponderado A do ruído da chuva forte ΔLiA ISO 140-18 4 dB -
índice de atenuação ao calcamento ΔLw ISO 140-8 28 dB -

Specifications

Fornecimento e colocação de esteiras tridimensionais para coberturas metálicas, tipo TRASPIR METAL
Marcação CE em conformidade com : EN 13859-1

Indicazioni di posa per: PARETE

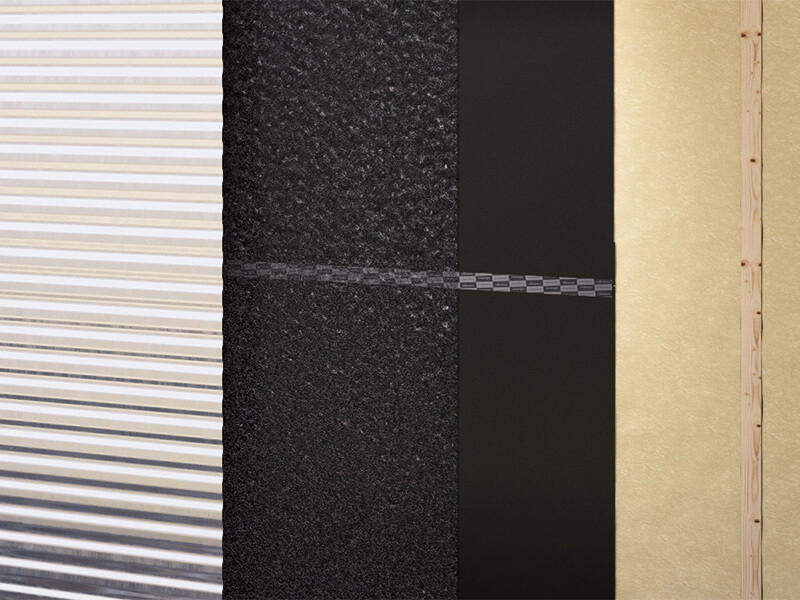

TRASPIR METAL é colocada paralelamente à viga de suporte ou à laje se for colocada numa parede. A segunda camada deve ser sobreposta, pelo menos, 15 centímetros à anterior. Cada camada deve ser fixada ao suporte com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). É também aconselhável sobrepor as telas, pelo menos, 30 centímetros nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou, em caso de superfícies rugosas, avalie a utilização do PRIMER para além de FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

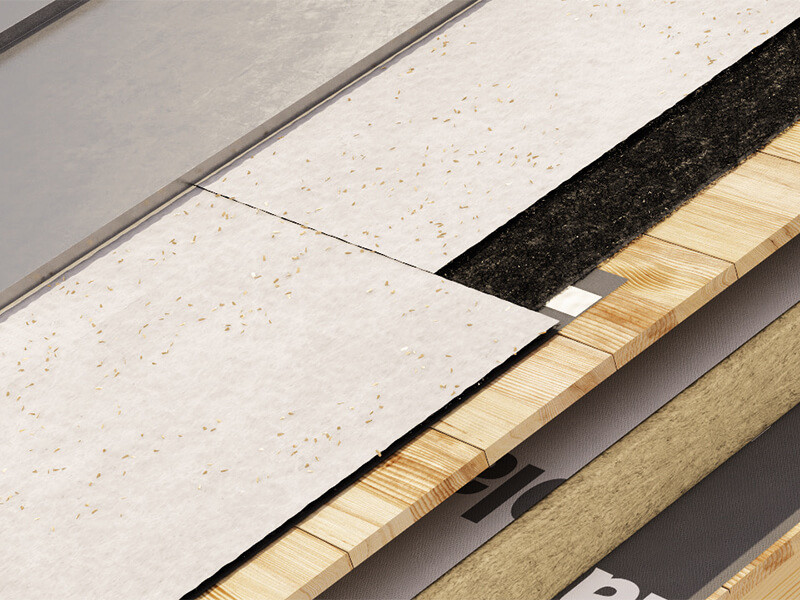

TRASPIR METAL é colocada paralelamente à linha de beiral, a partir da borda inferior da cobertura. A segunda camada deve ser sobreposta, pelo menos, 10-20 centímetros à anterior (dependendo da inclinação da cobertura), como indicado no layout de acordo com as boas práticas de construção. A tela deve ser aplicada num suporte contínuo com um dispositivo de fixação mecânico (por ex: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Depois de atingir o topo da cobertura, é aconselhável que a membrana sobressaia da linha de cumeeira, pelo menos, 30 centímetros para assegurar uma sobreposição perfeita com as camadas de tela que se irão sobrepor no outro manto da cobertura. Recomenda-se também que as telas se sobreponham, pelo menos, 30 centímetros mesmo nas ligações de topo. Para obter uma correta estanqueidade ao ar e à água, recomendamos a utilização de EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Se houver faixa adesiva dupla integrada, esta pode substituir a correta estanqueidade ao ar e à água.

Composição TRASPIR 3D COAT TT

camada de proteção tecido não tecido em PP
malha 3D esteira tridimensional em PP
camada superior tecido não tecido em PP
ESTRATO INTERMÉDIO filme transpirante em PP
camada inferior tecido não tecido em PP

Composição 3D NET

malha 3D esteira tridimensional em PP
