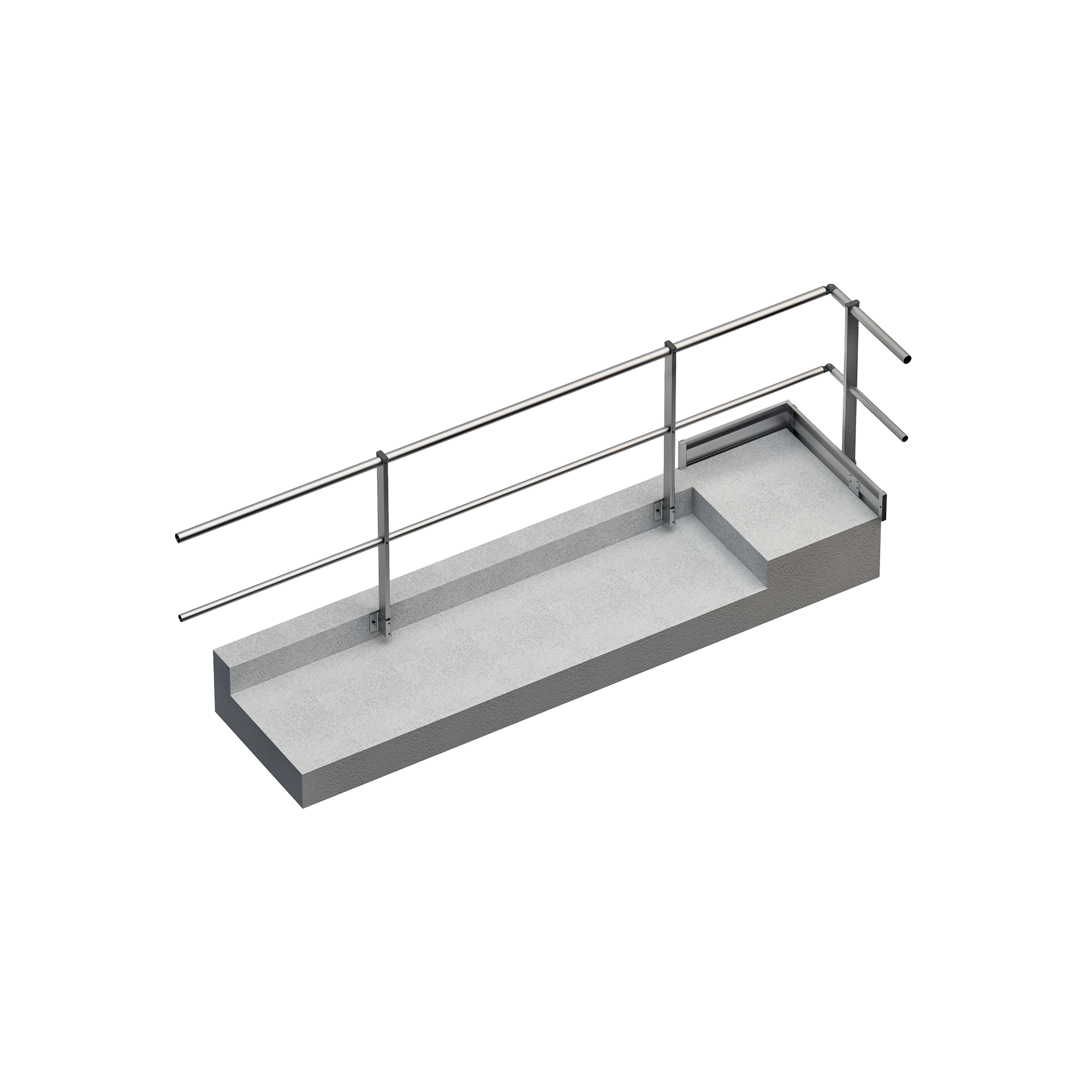

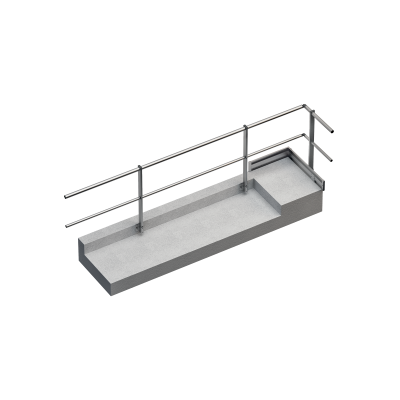

PARAPEITO DE FIXAÇÃO VERTICAL E VERTICAL DISTANCIADO
GUARD V | GUARD VD

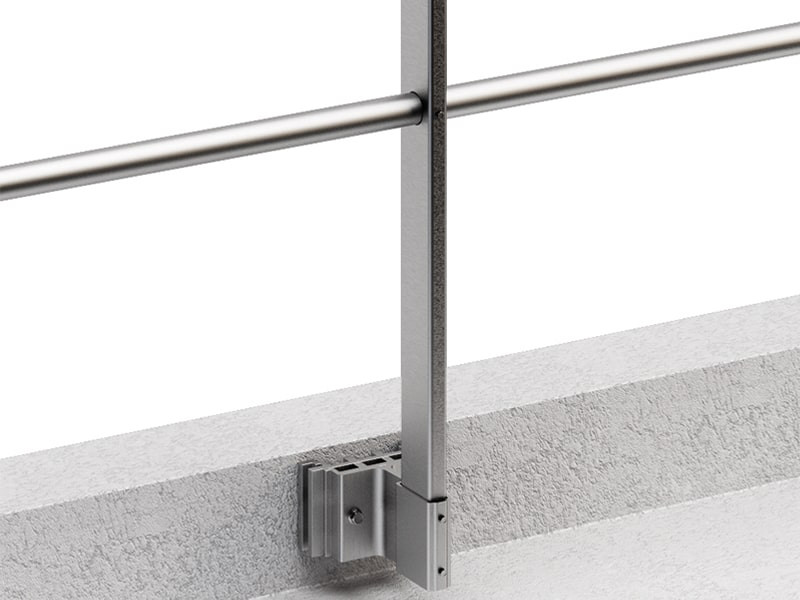

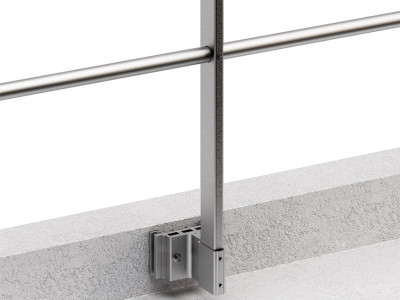

Os parapeitos GUARD V e GUARD VD são concebidos para a instalação em estruturas verticais. A instalação é fácil e rápida; durante a instalação, os montantes podem ser espaçados da parede em que é instalado utilizando calços de alumínio.
Os componentes são encastrados com parafusos auto-perfurantes, incluídos na embalagem. A versão GUARD VD inclui uma chapa base para a fixação na parede que sobressai 6 cm.

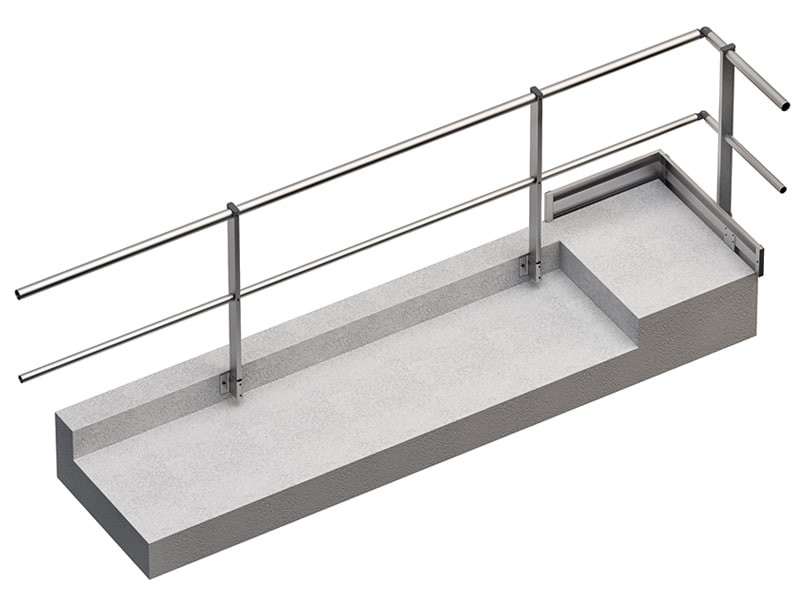

GUARD V e GUARD VD, parapeitos para a fixação vertical e vertical espaçada.
Documentação
| Ficha técnica |
|---|
Instruções de disposição
| Manual de instalação |
|---|
CORRENTES E CORRENTES INTERMEDIÁRIOS
| CÓDIGO | descrição | pçs |
|---|---|---|
| RBGBAR45 | Ø45 mm handrail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGBAR35 | Ø35 intermediate rail with flush-mounted ring nuts L = 3000 mm | 1 |
| RBGCAP | - | 1 |
VERTICAIS - GUARD V/GUARD VD
| CÓDIGO | descrição | pçs |
|---|---|---|

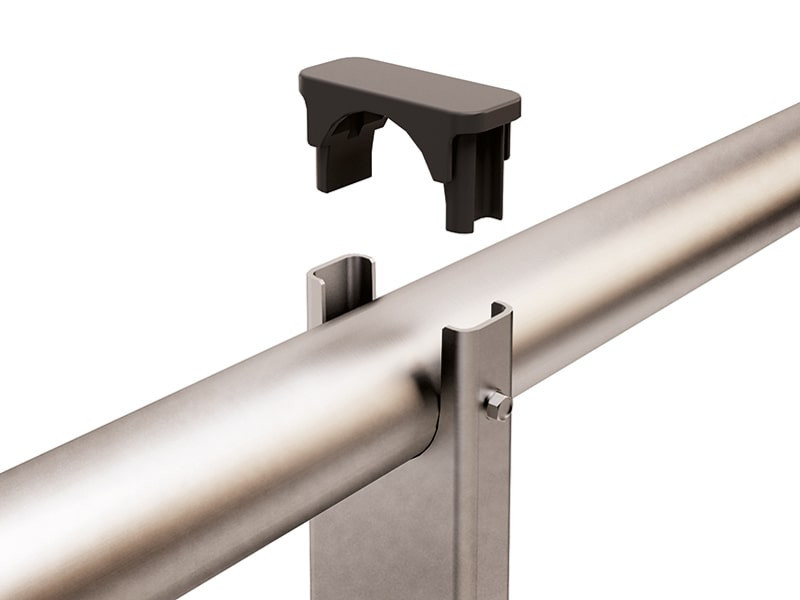

| RBGSUP118 | straight upright H = 1182 mm groove Ø45 mm | 1 |
| RBGSUP130 | straight upright H = 1300 mm groove Ø45 mm | 1 |
| RBGSUP115I | inclined upright H = 1157 mm groove Ø45 mm | 1 |
EIXO DE PÉ E ACESSÓRIOS - GUARD V/GUARD VD
| CÓDIGO | descrição | pçs |
|---|---|---|

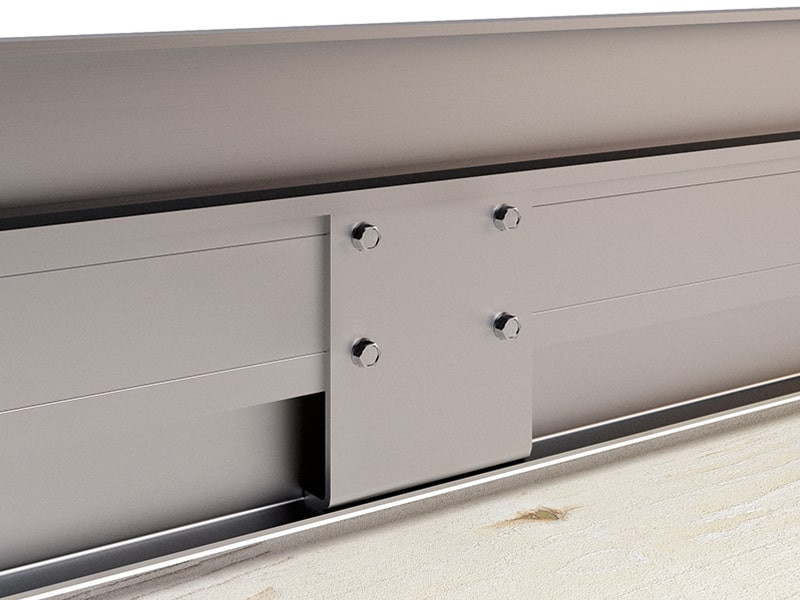

| RBGTB | toe board 3000 x 150 x 19 mm | 1 |
| RBGTBJUN | - | 1 |
| RBGTBCOR | - | 1 |
| RBGTBCAP | - | 1 |
BASES PADRÃO - GUARD V/GUARD VD
| CÓDIGO | versão | pçs |
|---|---|---|
| RBGBASEV | - | 1 |
| RBGBASEVD | - | 1 |
| RBGDIST | - | 1 |
ACESSÓRIOS
| CÓDIGO | descrição | pçs |
|---|---|---|

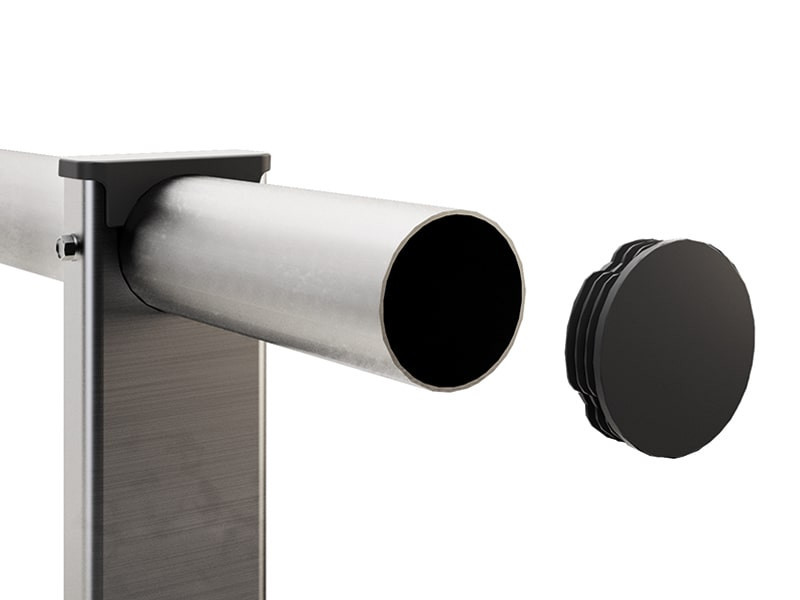

| RBGCAP45 | cap for handrail Ø45 mm | 1 |
| RBGCAP35 | cap for intermediate rail Ø35 mm | 1 |

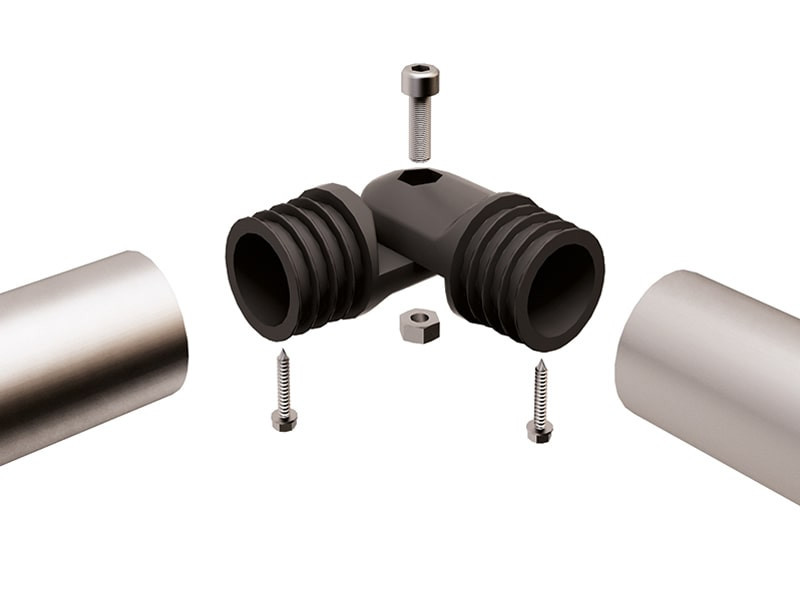

| RBGCOR45 | - | 1 |
| RBGCOR35 | angle bracket for intermediate rail Ø35 mm | 1 |
| RBGCORAL | - | 1 |
| RBGBASEHKIT | waterproofing kit for GUARD H base | 1 |
| RBGWALL45 | end element for handrail Ø45 mm | 1 |
| RBGWALL35 | end element for intermediate rail Ø35 mm | 1 |
| RBGWALLAL | aluminium end element for handrail and intermediate rail | 1 |
PARAFUSOS DE FIXAÇÃO - GUARD V/GUARD VD
| CÓDIGO | descrição | pçs |
|---|---|---|
| RBGSCR4816 | stainless steel self-drilling screw 4,8 x 16 mm | 25 |
| RBGSCR4825 | stainless steel self-drilling screw 4,8 x 25 mm | 25 |
| RBGSCR4832 | stainless steel self-drilling screw 4,8 x 32 mm | 25 |
SISTEMA RECLINABILE
| CÓDIGO | descrição | pçs |
|---|---|---|
| RBGSUP110F | pull-down upright H = 1105 mm groove Ø45 mm | 1 |
| RBGSUP100F | pull-down upright H = 1010 mm groove Ø45 mm | 1 |
| RBGBAR45F | handrail without flush-mounted ring nuts Ø45 mm L = 3000 mm | 1 |
| RBGBAR35F | handrail without flush-mounted ring nuts Ø35 mm L = 3000 mm | 1 |
