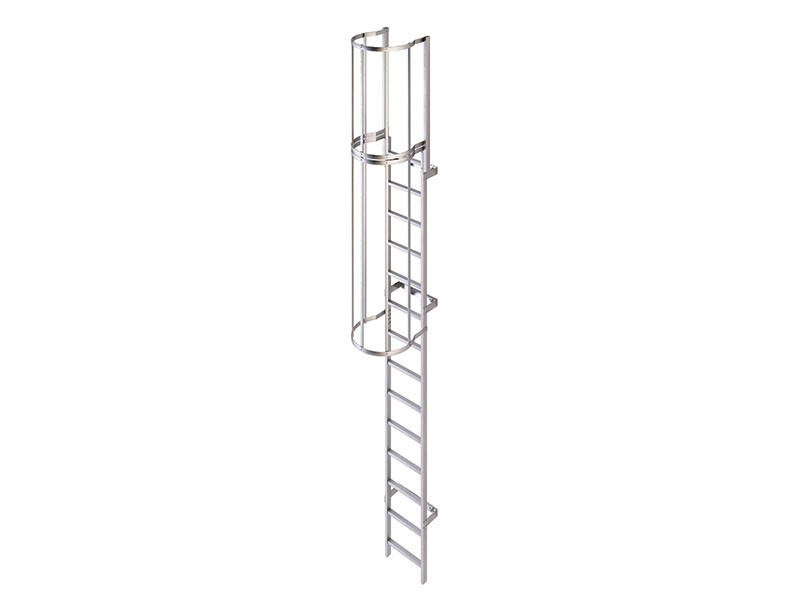

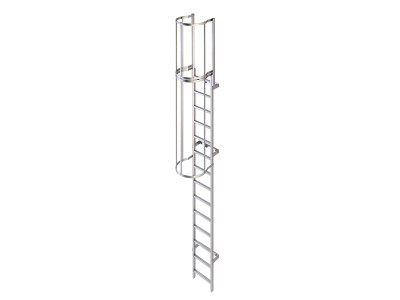

GAIOLAS PARA ESCADAS
LADSTEP
Realizadas em liga de alumínio, as gaiolas para escadas LADSTEP oferecem elevada resistência mecânica, à corrosão e aos agentes atmosféricos. Graças à extensa gama de componentes, o sistema modular satisfaz todas as exigências de projeto.
LADSTEP, as escadas com gaiola à medida das suas necessidades.

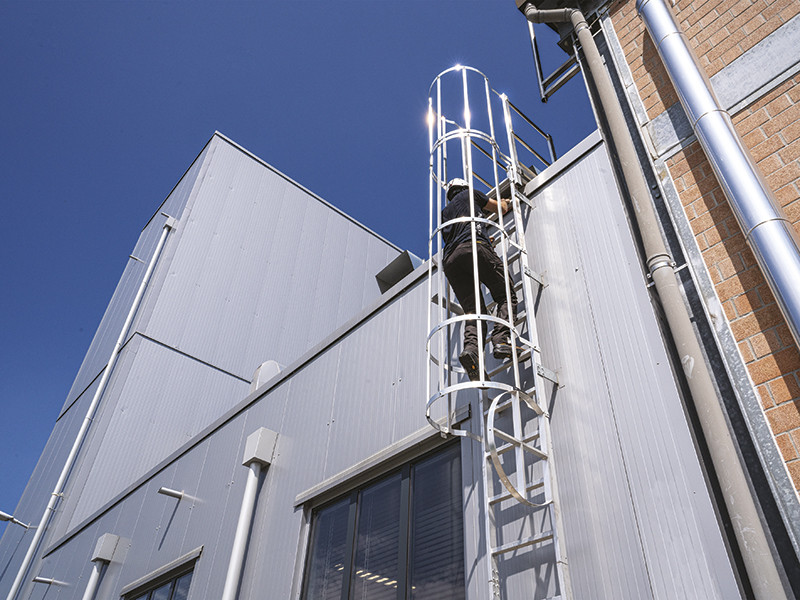

As escadas de gaiola LADSTEP garantem ao utilizador a máxima segurança e ao instalador a serenidade de um produto confiável e fácil de instalar.
Documentação
| Ficha técnica | |
|---|---|
| File CAD |
MODULI SCALA
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADMOD90 | ladder module 0,90 m – 3 steps | 60 | 500 | 900 | 1 |
| LADMOD120 | ladder module 1,20 m - 4 steps | 60 | 500 | 1200 | 1 |
| LADMOD150 | ladder module 1,50 m – 5 steps | 60 | 500 | 1500 | 1 |
| LADMOD180 | ladder module 1,80 m – 6 steps | 60 | 500 | 1800 | 1 |
| LADMOD210 | ladder module 2,10 m – 7 steps | 60 | 500 | 2100 | 1 |
| LADMOD240 | ladder module 2,40 m – 8 steps | 60 | 500 | 2400 | 1 |
ASTE PER GABBIA
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADBAR90 | kit of 5 cage bars 0,90 m | 15 | 25 | 900 | 5 |
| LADBAR120 | kit of 5 cage bars 1,20 m | 15 | 25 | 1200 | 5 |
| LADBAR150 | kit of 5 cage bars 1,50 m | 15 | 25 | 1500 | 5 |
| LADBAR180 | kit of 5 cage bars 1,80 m | 15 | 25 | 1800 | 5 |
| LADBAR210 | kit of 5 cage bars 2,10 m | 15 | 25 | 2100 | 5 |
| LADBAR240 | kit of 5 cage bars 2,40 m | 15 | 25 | 2400 | 5 |
ANELLI
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADRINGIT | cage ring Leg. Decree 81/2008 | 662 | 600 | 40 | 1 |
| LADRINGEU | cage ring EN 14122 | 762 | 700 | 40 | 1 |
PROTEZIONE FINALE
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADEXT130 | Extension 1,30 m | 60 | 30 | 1300 | 1 |
| LADEXTMOB130 | interlocking extension 1,30 m fir easy access to the roof | - | - | - | 2 |
STAFFE
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADBRA150 | bracket for wall spacing 150 mm | 210 | 512 | 60 | 1 |
| LADBRA200 | bracket for wall spacing 200 mm | 260 | 512 | 60 | 1 |
| LADBRA250 | bracket for wall spacing 250 mm | 310 | 512 | 60 | 1 |
| LADBRA300 | bracket for wall spacing 300 mm | 360 | 512 | 60 | 1 |
| LADBRA350 | bracket for wall spacing 350 mm | 410 | 512 | 60 | 1 |
| LADBRA400 | bracket for wall spacing 400 mm + clearance with screws included | 460 | 512 | 60 | 1 |
| LADSTRAP400 | bracket for wall spacing 400 mm + clearance with screws included | 460 | 512 | 60 | 1 |
| LADBRA450 | bracket for wall spacing 450 mm + clearance with screws included | 510 | 512 | 60 | 1 |
| LADSTRAP450 | bracket for wall spacing 450 mm + clearance with screws included | 510 | 512 | 60 | 1 |
| LADBRA500 | bracket for wall spacing 500 mm + clearance with screws included | 560 | 512 | 60 | 1 |
| LADSTRAP500 | bracket for wall spacing 500 mm + clearance with screws included | 560 | 512 | 60 | 1 |
| LADBRA550 | bracket for wall spacing 550 mm + clearance with screws included | 610 | 512 | 60 | 1 |
| LADSTRAP550 | bracket for wall spacing 550 mm + clearance with screws included | 610 | 512 | 60 | 1 |
| LADBRA600 | bracket for wall spacing 600 mm + clearance with screws included | 660 | 512 | 60 | 1 |
| LADSTRAP600 | bracket for wall spacing 600 mm + clearance with screws included | 660 | 512 | 60 | 1 |
| LADBRAMET | fastening kit for bracket on metal sheet – rivets diameter for fastening 4,8 mm – rivets not included | - | 520 | 210 | 1 |
GIUNZIONI
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADJUN | ladder joint | 55 | 25 | 150 | 1 |
TAPPI
| CÓDIGO | descrição | B
[mm]
|
L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|---|
| LADMODCAP | cap for upper upright closure | 60 | 30 | 20 | 1 |
| LADBARCAP | cap for bar closure | 15 | 25 | 15 | 1 |
TARGHETTA
| CÓDIGO | descrição | L
[mm]
|
H
[mm]
|
pçs |
|---|---|---|---|---|
| LADPLATEIT | label Leg. Decree 81/2008 + IT manual | - | 50 | 1 |
| LADPLATEEU | label EN 14122-4+ EN manual | - | 50 | 1 |
FISSAGGI
| CÓDIGO | descrição | pçs |
|---|---|---|
| MMSA26319 | stainless steel screw DIN 7504 A2 K 6,3 mm x 19 mm | 50 |
| MMSA26325 | stainless steel screw DIN 7504 A2 K 6,3 mm x 25 mm | 50 |

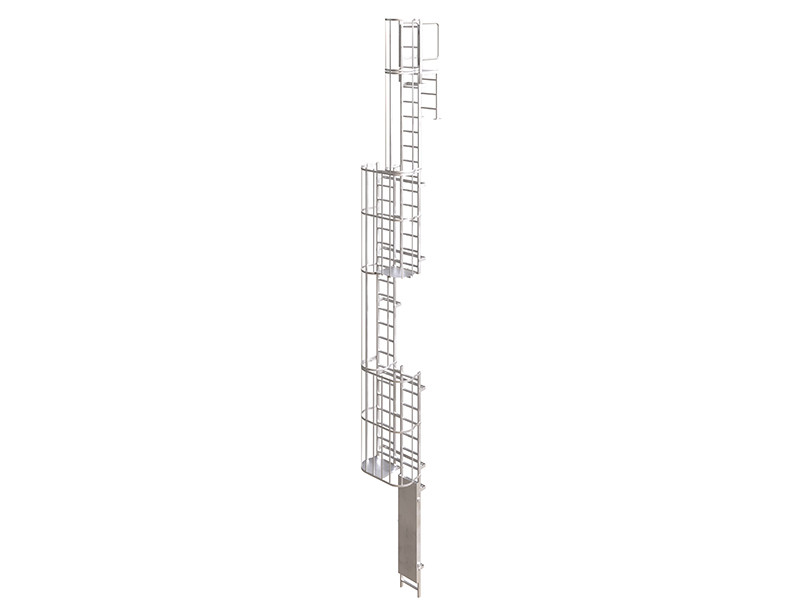

MODULO SCALA SDOPPIAMENTO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADDOULAD | double ladder for splitting 2100 mm | 1 |
ASTE PER GABBIA SDOPPIAMENTO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADDOUBAR | kit of 8 splitting rods | 1 |
ANELLI PER SDOPPIAMENTO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADDOURINGIT | splitting rod Legislative Decree 81/2008 | 1 |
| LADDOURINGEU | splitting rod EN 14122 | 1 |
STAFFE SDOPPIAMENTO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADDOUBRA150 | bracket for double ladder wall distance 150 mm | 1 |
| LADDOUBRA300 | bracket for double ladder wall distance 300 mm | 1 |
PEDANE SDOPPIAMENTO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADDOUBORIT | right-hand platform Legislative Decree 81/2008 | 1 |
| LADDOUBOREU | right-hand platform EN 14122 | 1 |
| LADDOUBOLIT | left-hand platform Legislative Decree 81/2008 | 1 |
| LADDOUBOLEU | left-hand platform EN 14122 | 1 |
MANIGLIONI
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADHANDS | kit of 2 lading handles 450 mm | 2 |

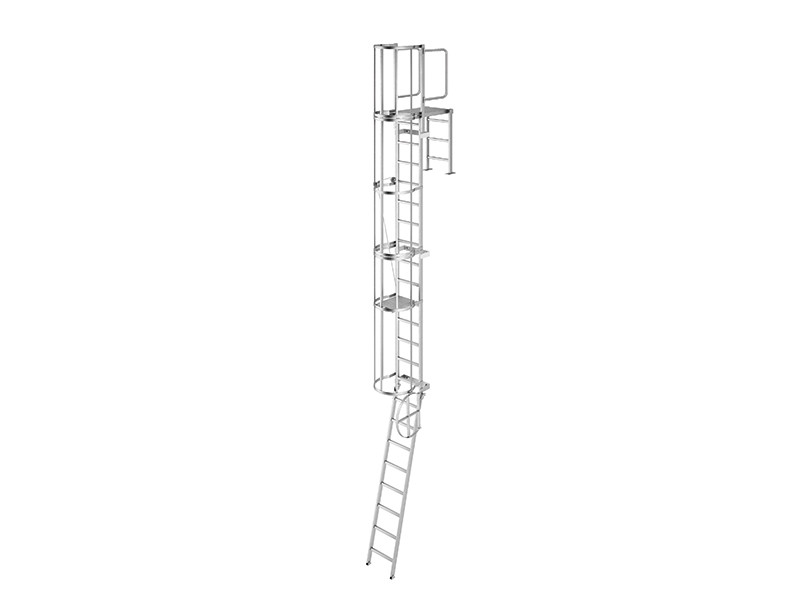

PROLUNGA AD INCASTRO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADEXTMOB130 | interlocking extension 1,30 m fir easy access to the roof | 2 |
PEDANE DI SBARCO
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADLAND500 | 500 x 500 mm final landing platform, non – slip | 1 |
| LADLAND750 | 500 x 750 mm final landing platform, non – slip | 1 |
KIT PROTEZIONE
| CÓDIGO | descrição | pçs |
|---|---|---|
| LADPROT750 | 750 mm platform protection kit complete with 4 handrails, 2 aluminium toeboards | 1 |
