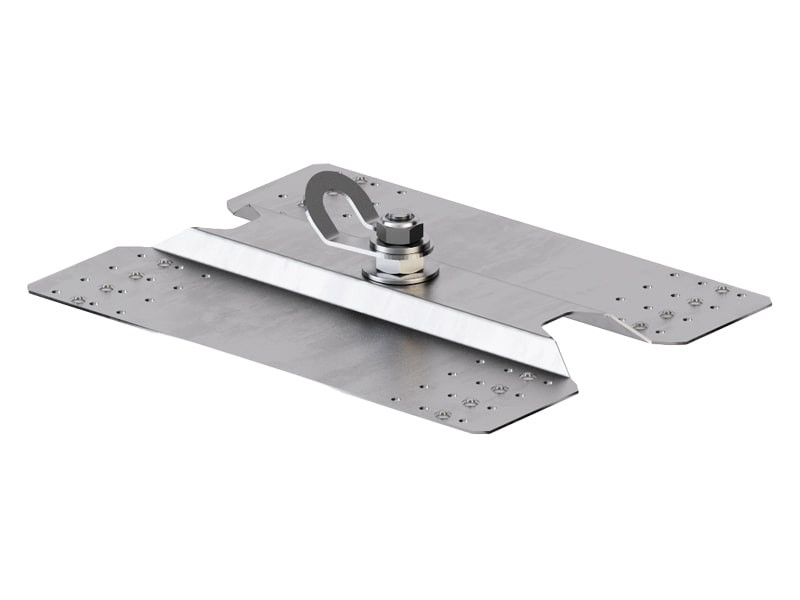

AOS01 + SHIELD 2
PONTO DE ANCORAGEM PARA COBERTURAS EM CHAPA CANELADA

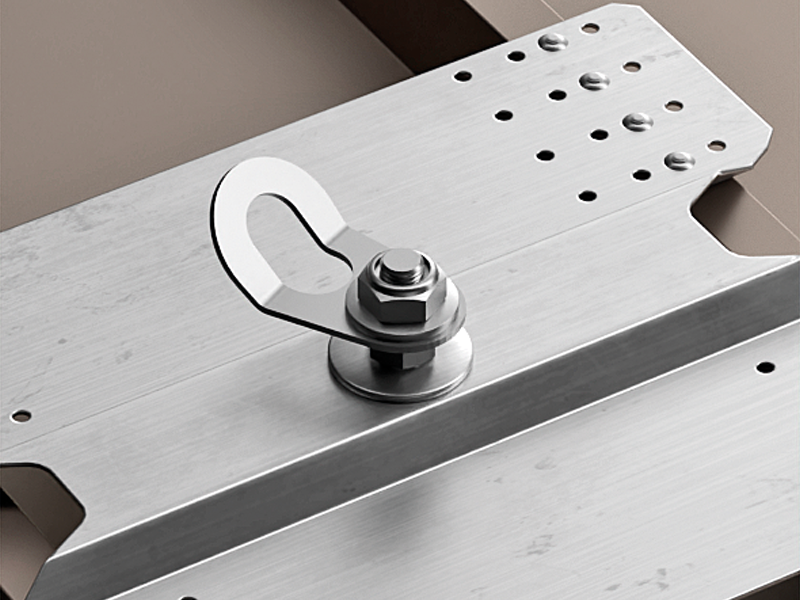

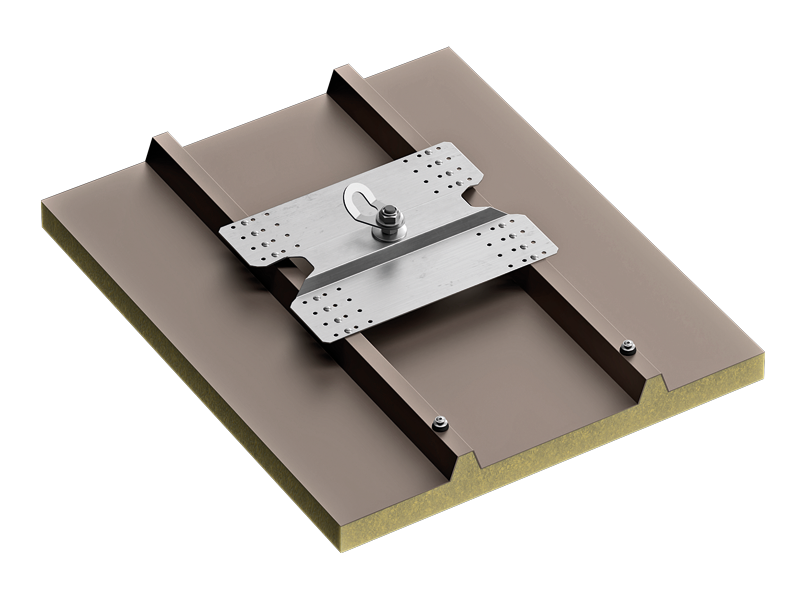

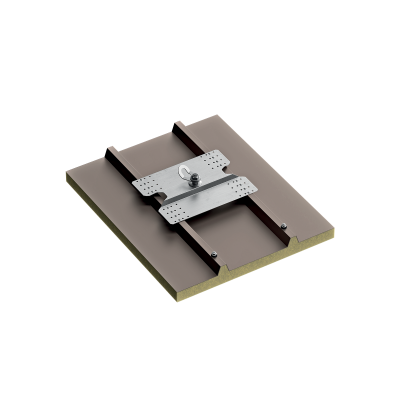

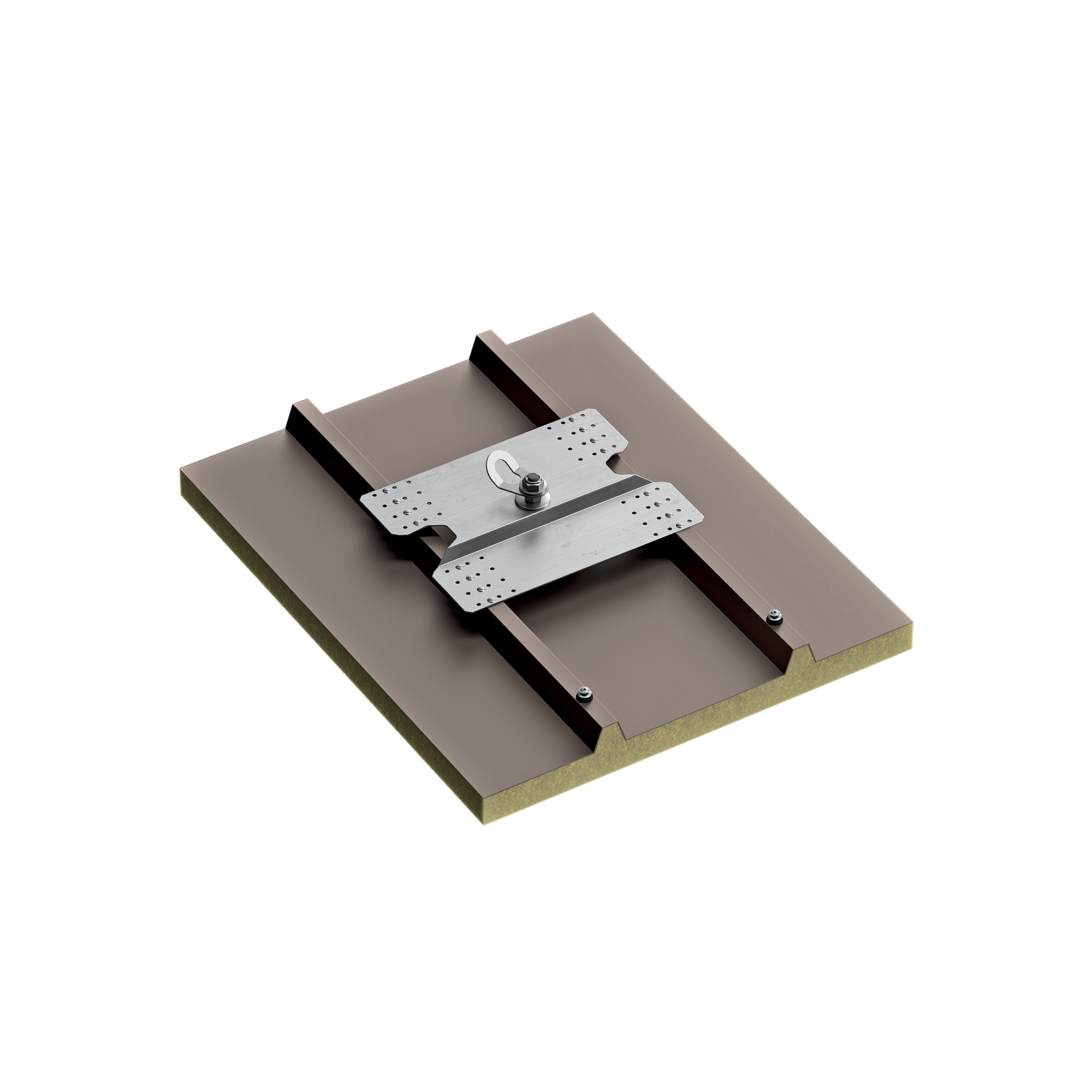

A combinação do SHIELD 2 e AOS01 cria um ponto de ancoragem eficaz para coberturas de chapa canelada. Graças ao desenho de chapa única, a instalação é extremamente prática.
Descrição
AOS01 e SHIELD 2, ponto de ancoragem para coberturas de chapa canelada.

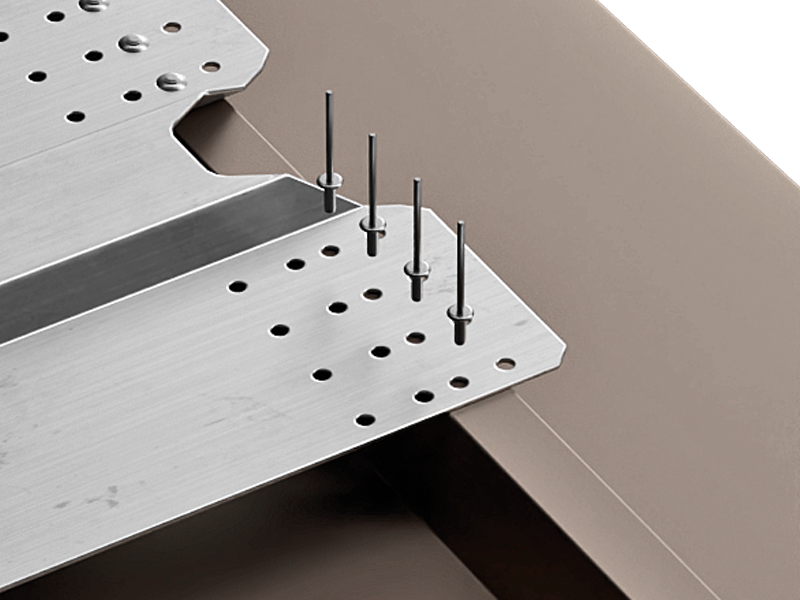

A embalagem inclui fixações e guarnições em borracha celular, para uma perfeita impermeabilização. O sistema suporta tensões em plano (360°) e pode ser instalado em coberturas planas e inclinadas.
Documentação
-
Ficha técnica
-
File BIM.ifc
-
File BIM.rfa
-
Declaração de colocação e inspecção
- Declaração de colocação e inspecção Chinese
- Declaração de colocação e inspecção Croatian
- Declaração de colocação e inspecção Czech
- Declaração de colocação e inspecção Danish
- Declaração de colocação e inspecção English
- Declaração de colocação e inspecção Finnish
- Declaração de colocação e inspecção French
- Declaração de colocação e inspecção German
- Declaração de colocação e inspecção Greek
- Declaração de colocação e inspecção Hungarian
- Declaração de colocação e inspecção Italian
- Declaração de colocação e inspecção Latvia
- Declaração de colocação e inspecção Polish
- Declaração de colocação e inspecção Portuguese
- Declaração de colocação e inspecção Romanian
- Declaração de colocação e inspecção Russian
- Declaração de colocação e inspecção Slovak
- Declaração de colocação e inspecção Slovene
- Declaração de colocação e inspecção Spanish
- Declaração de colocação e inspecção Swedish

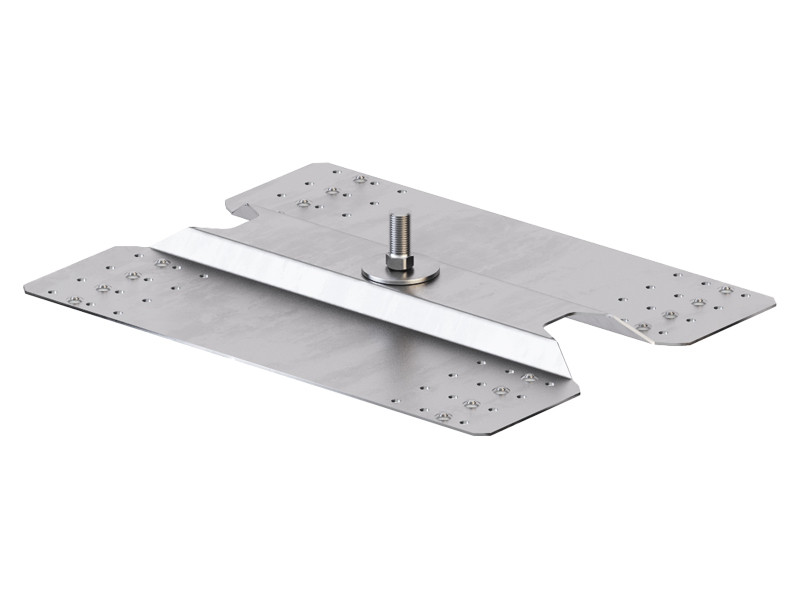

SHIELD 2
| CÓDIGO | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|
| SHIELD2 | AISI 304 stainless steel grade 1.4301 | 420 | 65 | 322 | 1 |
| SHIELD2A4 | AISI 316 stainless steel grade 1.4401 | 420 | 65 | 322 | 1 |

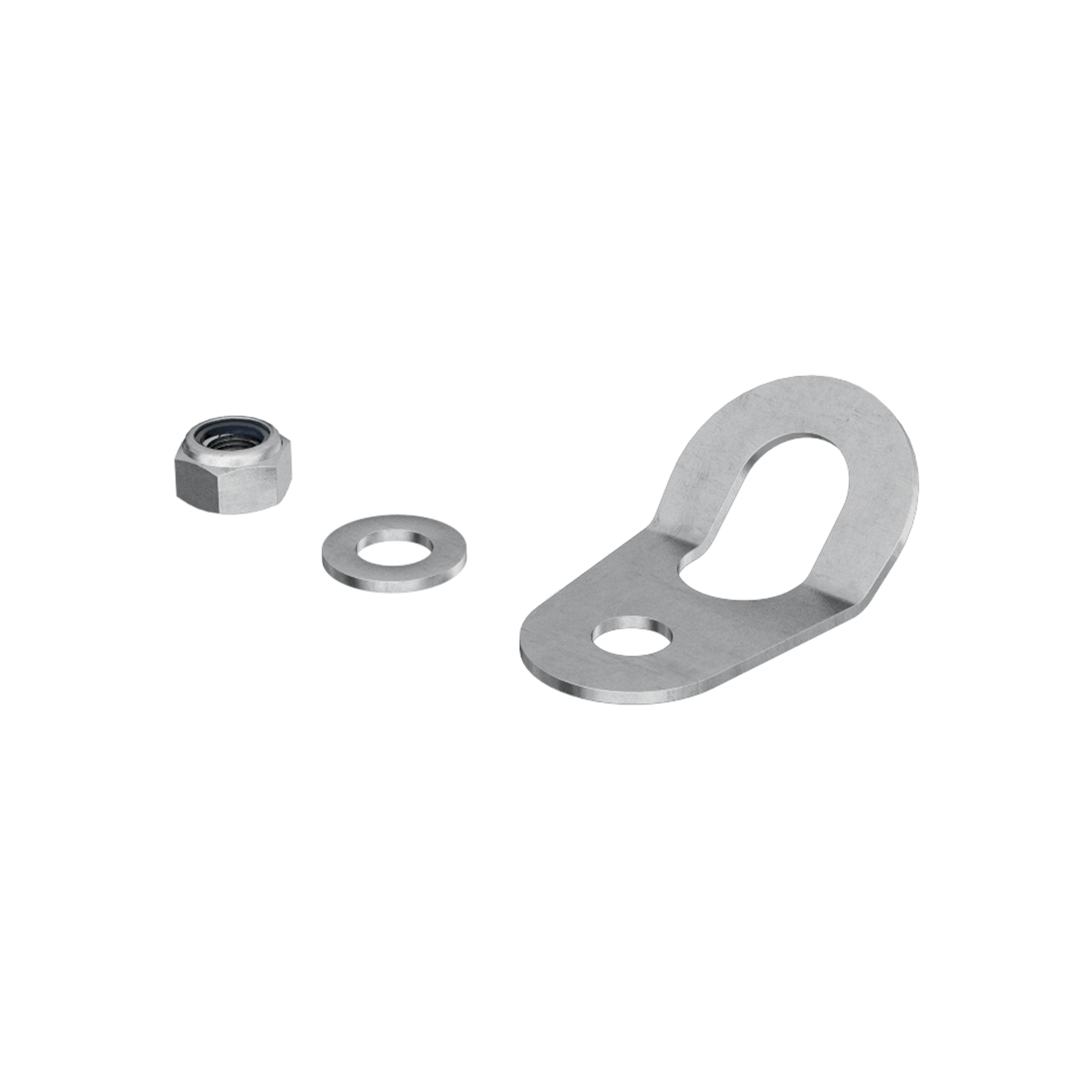

AOS01
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pçs |
|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 |
| AOS01A4 | AISI 316 stainless steel grade 1.4401 | 17 | 60 | 98 | 1 |
