SISTEMAS ANTIQUEDA PARA COBERTURAS
H-RAIL + TOWER | TOWER A2 | TOWER XL
Os sistemas antiqueda convencionais podem ser esteticamente pouco atrativos ou restringir excessivamente a possibilidade de movimento seguro dentro da área de trabalho. O sistema de carril H-RAIL é uma solução segura e adaptável com um impacto visual mínimo. Graças ao seu design, necessita apenas de alguns pontos de fixação e permite criar linhas de ancoragem rígidas em diferentes configurações. H-RAIL é o sistema antiqueda para coberturas ideal para trabalhar em altura, com retenção.

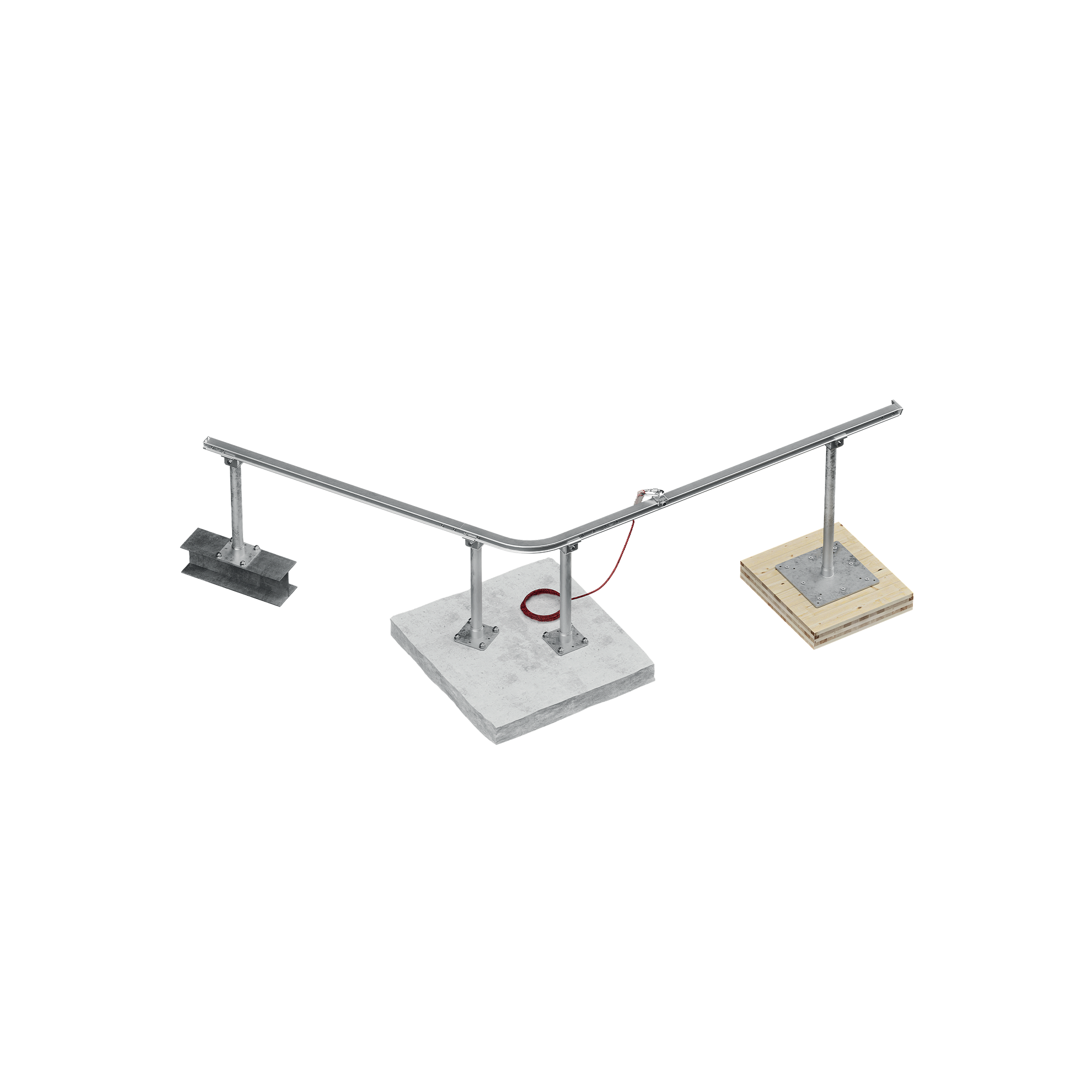

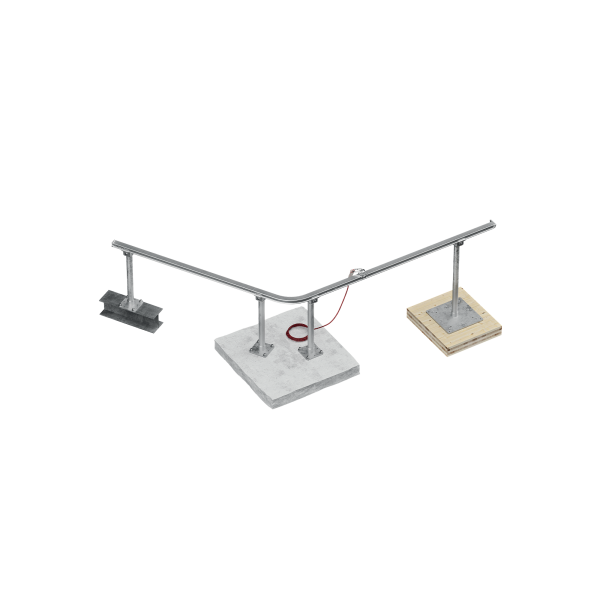

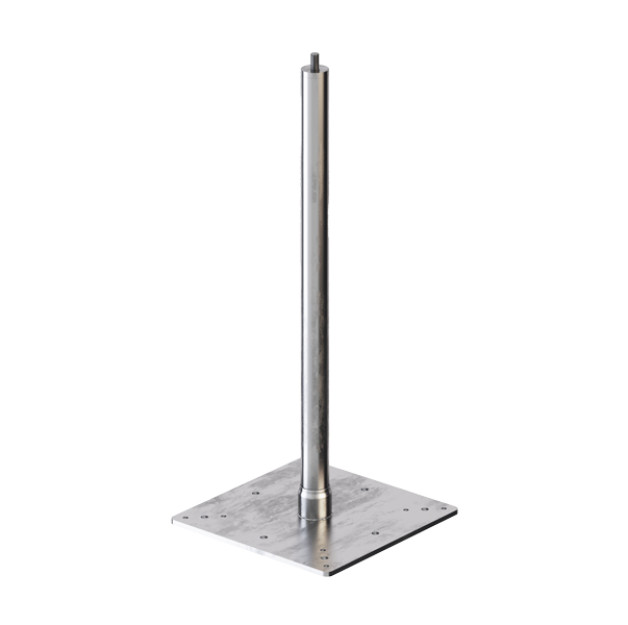

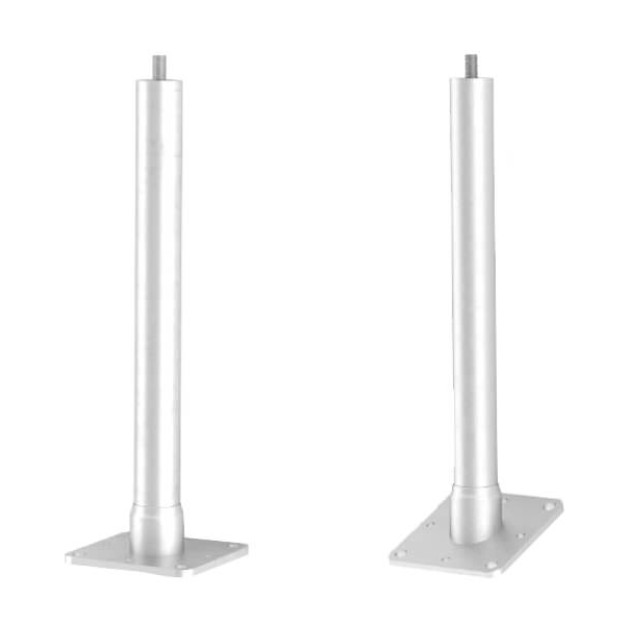

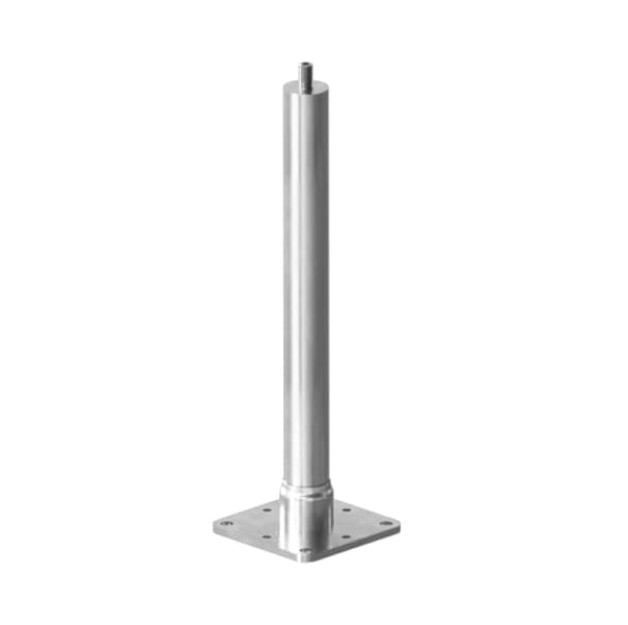

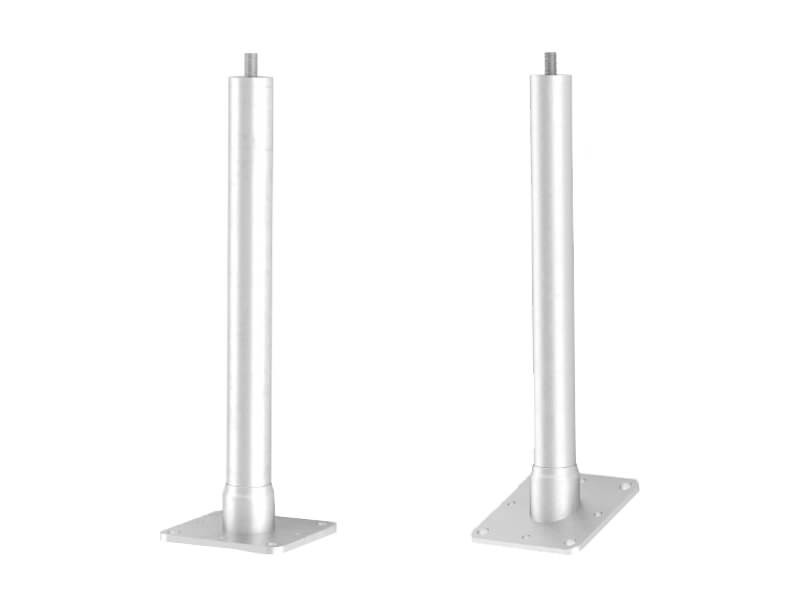

A combinação de H-RAIL com os suportes TOWER, TOWER A2 e TOWER XL oferece a possibilidade de elevar o carril para superar obstáculos presentes na cobertura. O carril é montado nos suportes utilizando apenas a chapa apropriada.
Os dispositivos antiqueda para coberturas H-RAIL + TOWER

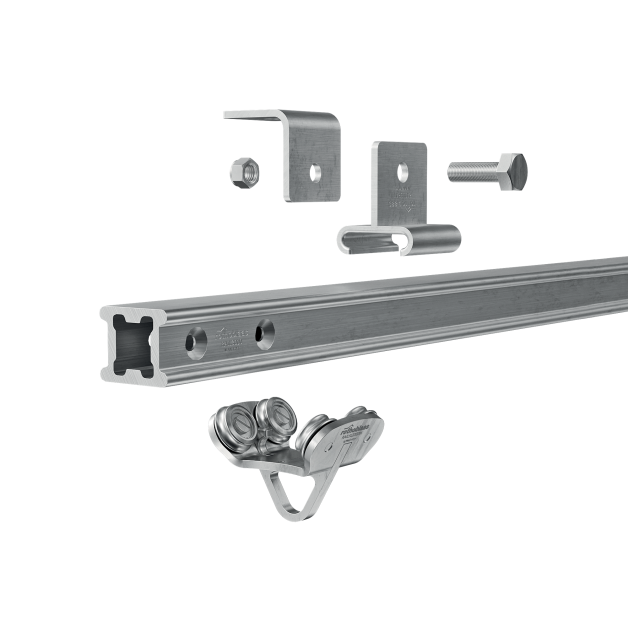

O sistema H-RAIL foi cuidadosamente concebido para ser utilizado em conjunto com uma unidade corrediça, equipada com quatro rodas, o que o torna a escolha ideal como linha de vida antiqueda rígida em carril.
A versatilidade do sistema antiqueda H-RAIL permite que seja montado em vários tipos de estruturas, incluindo madeira, betão e aço, adaptando-se impecavelmente a qualquer requisito de instalação. O H-RAIL + TOWER normalmente é instalado em coberturas, portanto, na sua versão H-RAIL ON FLOOR. Os suportes TOWER permitem, pois, elevar o carril. As outras versões permitem outros tipos e instalação, como o H-RAIL OVERHEAD, que é posicionado por baixo da estrutura de suporte, H-RAIL ON WALL, a instalar diretamente na parede.
Com a possibilidade de obter um entre-eixo até 6 metros entre os suportes, o processo de montagem requer apenas alguns pontos de fixação, simplificando grandemente a instalação do H-RAIL.
A segurança em primeiro lugar

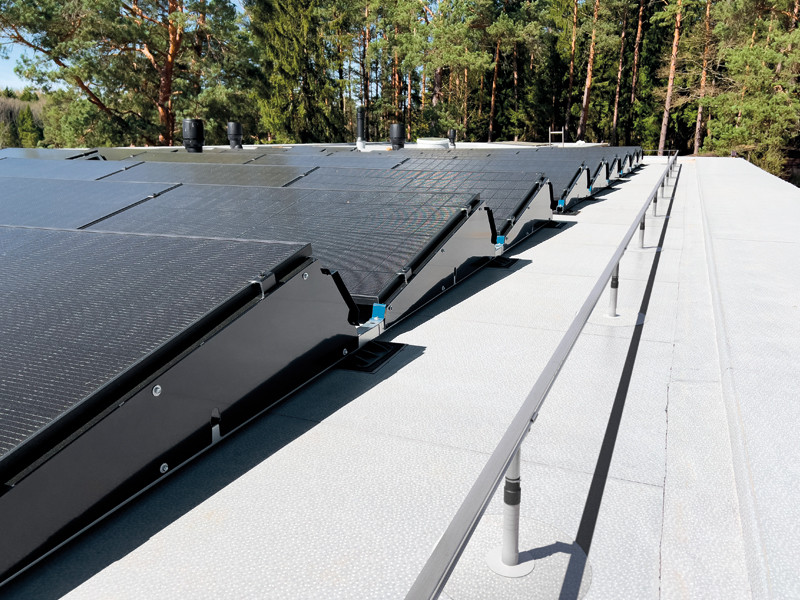

Prender os operadores ao suporte mais adequado é de extrema importância. Além da vantagem de poder ser instalado acima de eventuais obstáculos na cobertura, um sistema rígido como o sistema de carril H-RAIL + TOWER evita a formação de setas em queda e a necessidade de as ter em conta no cálculo da altura livre (vertical clearance), ao contrário de uma linha de vida antiqueda flexível.
H-RAIL + TOWER da Rothoblaas representa o auge da segurança para trabalhos em altura e manutenção de coberturas. Concebido com o objetivo principal de proporcionar a máxima proteção aos operadores, este sistema de ancoragem inovador oferece uma solução fiável e resistente para qualquer tipo de estrutura. A sua instalação é extremamente simples e não requer intervenções complexas de alvenaria, garantindo uma eficiência de montagem excecional. O design ergonómico e compacto integra-se harmoniosamente na arquitetura circundante, mantendo a estética do local intacta.
Fabricado com materiais da mais alta qualidade e resistência, o H-RAIL garante uma proteção duradoura, oferecendo tranquilidade e segurança tanto aos operadores como aos utilizadores das instalações envolvidas. A sua versatilidade e fiabilidade tornam-no a escolha ideal para uma vasta gama de aplicações, desde a manutenção industrial às intervenções em edifícios residenciais, contribuindo para elevar os padrões de segurança e proteger a vida de quem trabalha em altura.
Documentação
Ficha técnica
|
|
---|---|
Declaração de conformidade
|
|
Normas de segurança, instruções de utilização e instalação
|
|
File BIM.ifc
|
|
File BIM.rfa
|
|
Declaração de colocação e inspecção
|
Instruções de disposição
Manual de instalação |
---|
CARRIL
CÓDIGO | descrição | pçs |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPORTE
CÓDIGO | descrição | pçs |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINAL
CÓDIGO | descrição | pçs |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
LIGAÇÃO
CÓDIGO | descrição | pçs |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
DISPOSITIVO DESLIZANTE
CÓDIGO | descrição | pçs |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEWALL | slide for wall application | 1 |
TOOL
CÓDIGO | descrição | pçs |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FIXAÇÃO
CÓDIGO | descrição | pçs |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CÓDIGO | descrição | pçs | |
---|---|---|---|
TARGAHORIT | New | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | New | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | New | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | New | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | New | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | New | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | New | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | New | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | New | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | New | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | New | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | New | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | New | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | New | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | New | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | New | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | New | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | New | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | New | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | New | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | New | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | New | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | New | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | New | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | New | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | New | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | New | Label plate for PATROL and H-RAIL systems AR | 1 |
