SUPORTES PARA COBERTURAS EM CHAPA CANELADA
SHIELD
SHIELD é o suporte adaptáveis utilizáveis em todas as coberturas em chapa canelada com um entre-eixo das ondas até 420 mm.

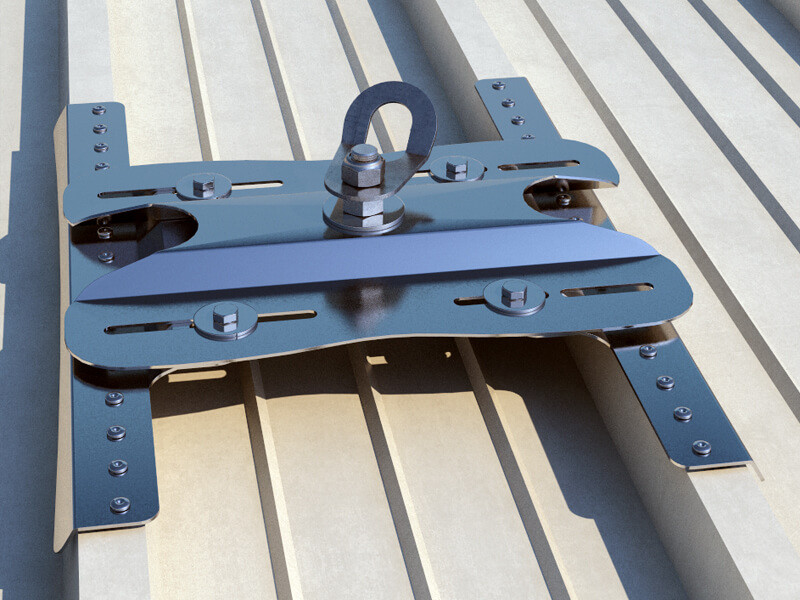

É o sistema ideal para realizar pontos de ancoragem individuais e linhas de vida retilíneas ou angulares em coberturas seja planas que inclinadas.
Video
O suporte para coberturas metálicas que esperava. SHIELD: segurança e facilidade de montagem.
O suporte SHIELD garante uma instalação simples e veloz.

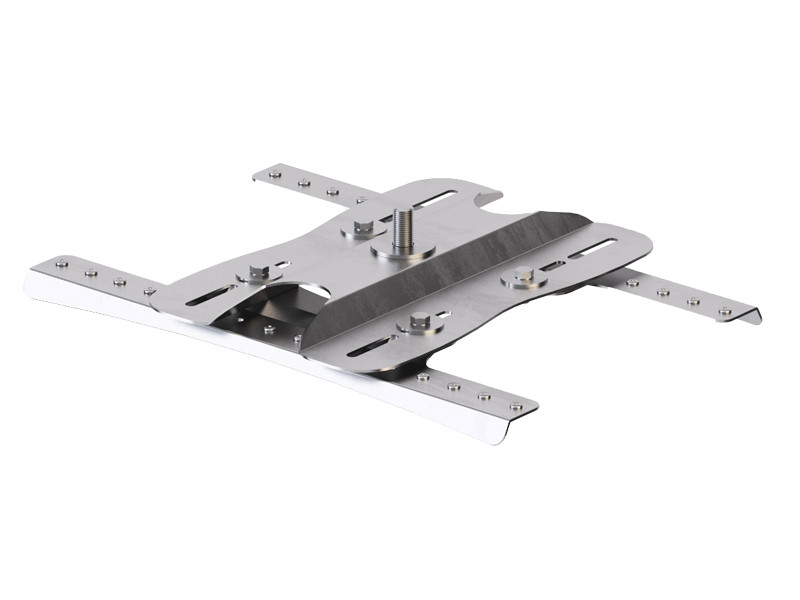

É composto por dois elementos principais: as abas para a fixação na cobertura e a chapa de base, na qual são montados os componentes da linha de vida PATROL ou o ponto de ancoragem AOS01.

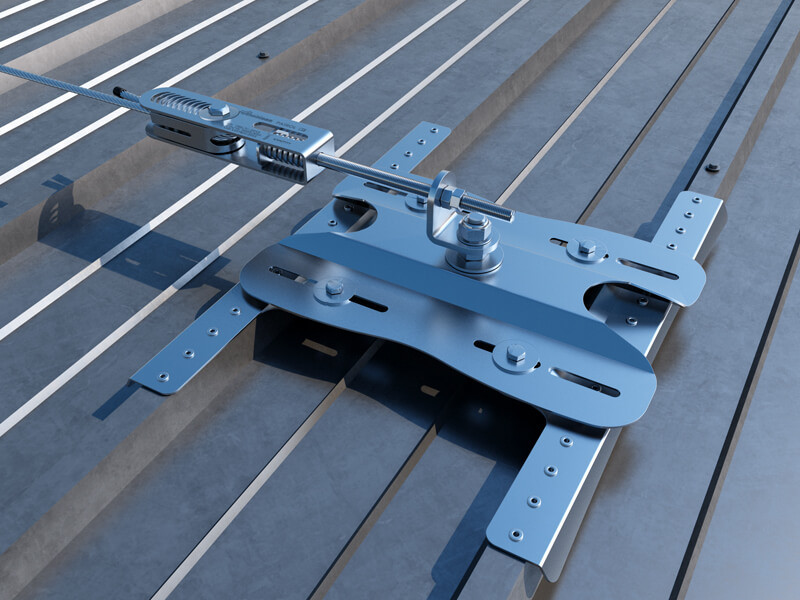

Graças aos respetivos acessórios é possível preparar linhas de vida retilíneas e angulares, para garantir aos operadores segurança no trabalho em qualquer situação.
O suporte SHIELD é ideal para instalação em painel sandwich canelado ou em chapa canelada, tanto em aço que em alumínio.
É fornecido completo de rebites de montagem e guarnições de borracha celular, para garantir uma perfeita impermeabilização da estrutura após a instalação, e garante um impacto visual reduzido graças às dimensões contidas.
Capacidade máxima: 2 operadores
Características
| Aplicação | LINHA DE VIDA, PONTO INDIVIDUAL |
|---|---|
| Subestrutura | CHAPA CANELADA |
| Campos de emprego | AÇO MIN. 0,4MM - ALUMÍNIO 0,6MM |
| Número de operadores | 2 |
| Material | AÇO INOX 1.4301 / AISI304 |
Documentação
| Certificado Austrália | |
|---|---|
| Declaração de conformidade | |
| Normas de segurança, instruções de utilização e instalação | |
| File BIM.ifc | |
| File BIM.rfa | |
| Declaração de colocação e inspecção | |
| EAC certificate (anchor points) | |
| EAC certificate (anchor lines) |
Instruções de disposição
| Manual de instalação |
|---|
SHIELD
| CÓDIGO | material | H
[mm]
|
L
[mm]
|
medidas
[mm]
|
pçs |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
