PARAFUSO DE CABEÇA LARGA PLANA
TBS FRAME
A cabeça larga garante uma excelente capacidade de aperto da junta; a forma plana permite uma ligação sem espessuras adicionais na superfície da madeira, permitindo assim a fixação de chapas no mesmo elemento sem interferências.

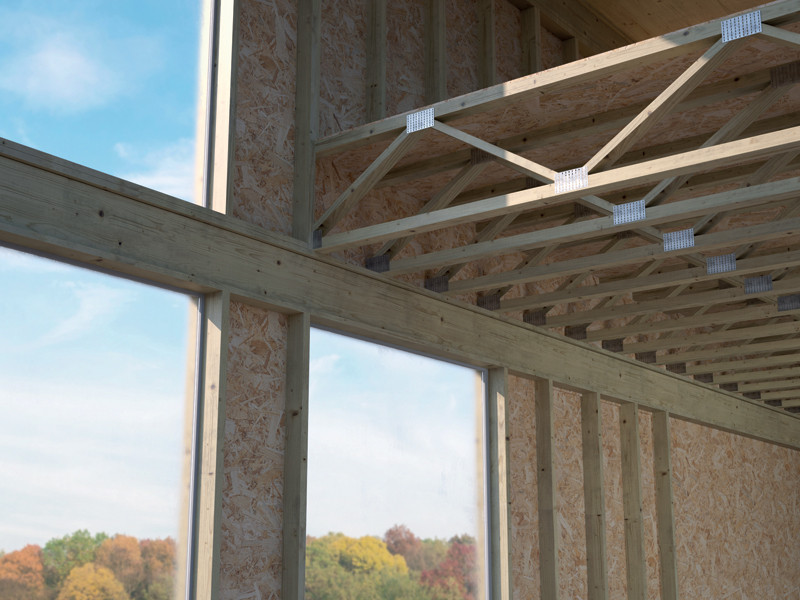

A rosca curta e de comprimento fixo de 1 1/3” (34 mm) é otimizada para a fixação de elementos multicamadas (Multi-ply) para a construção de armações ligeiras.
Revestida com E-coating preto para fácil reconhecimento na obra e maior resistência à corrosão.
A TBSF é facilmente instalada sem pré-furo. Podem ser utilizados mais parafusos em menos espaço e parafusos maiores em elementos mais pequenos
Documentação
Ficha técnica
|
|
---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
TBS FRAME
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 |
TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 |
TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 |
TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 |
TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 |
TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 |
TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
