LOCK T MIDI
LOCK T MIDI é a inovadora chapa de engate para ligações madeira-madeira totalmente ocultas que garante resistências excecionais.
Facilmente desmontável, é ideal para a realização de pequenas estruturas pode ser utilizado oculto mesmo com elementos de secção reduzida.
Ótimo para sistemas de post and beam, carports, pérgulas ou lajes, tanto em ambientes interiores, como exteriores.
Descrição
LOCK T MIDI: FORTE, SEGURO, REMOVÍVEL, ADEQUADO PARA AMBIENTES AGRESSIVOS.
LOCK T MIDI é uma chapa furada tridimensional em liga de alumínio. O conector pode ser colocado numa variedade de configurações: com fresagem no elemento principal ou na viga secundária para uma instalação oculta, ou sem cortes especiais para uma instalação visível.

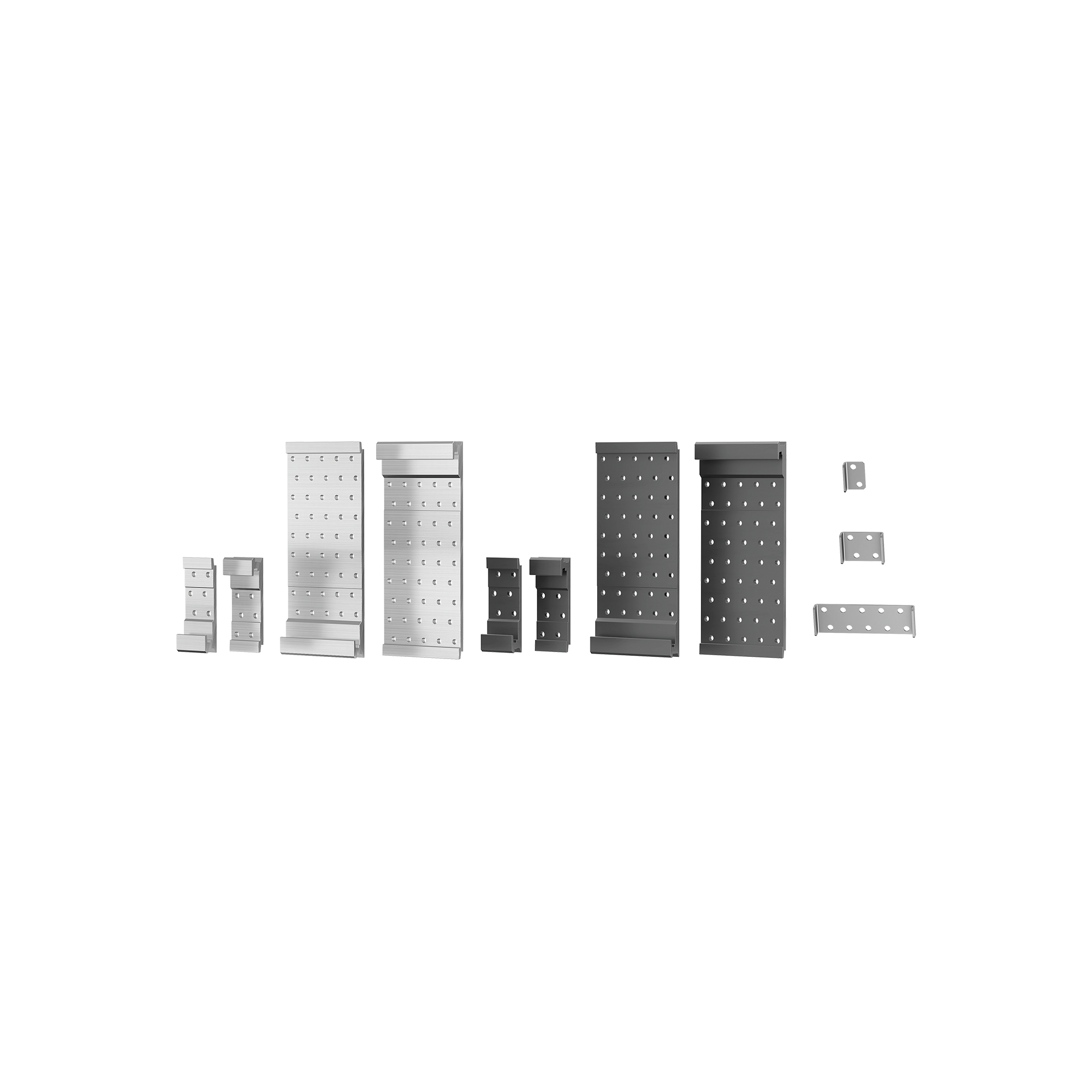

A chapa de engate para ligações madeira-madeira LOCK T MIDI está disponível em duas versões: standard ou EVO, pintada numa cor em preto grafite particular pelo seu desempenho. Ambas as versões podem ser utilizadas com três variedades de parafusos: de aço inoxidável martensítico, aço carbónico e com revestimento C4 EVO. A combinação ideal de conector e parafuso cumpre todas as exigências de fixação: pensando nos ambientes agressivos ou na presença de madeiras agressivas que contêm tanino, como o castanheiro e o carvalho.
As chapas de bloqueio lateral LOCK STOP e o parafuso anti-extração vertical permitem obter em cada configuração resistências certificadas em todas as direções.
A ligação com fresagem no elemento principal satisfaz os requisitos de resistência ao fogo.
Graças à montagem com apenas um tipo de parafuso, a instalação do LOCK T MIDI é fácil e rápida. As duas partes do conector podem ser pré-instaladas nos elementos de madeira fora do local, sem necessidade de efetuar fixações no estaleiro.
Documentação
-
Ficha técnica
-
LOCK: Escolha do conector e guia de durabilidade
-
Certificado ETA
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pçs |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pçs |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
pçs |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
