GIRAFFE

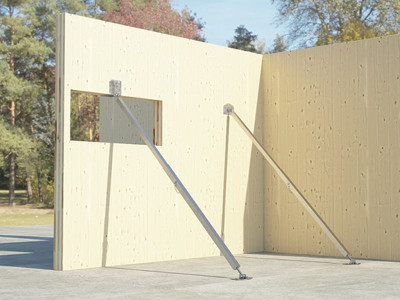

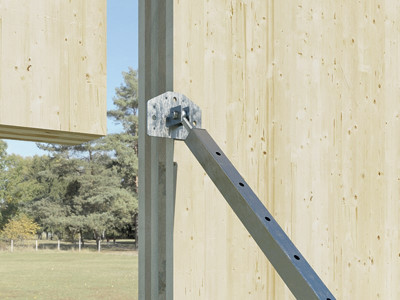

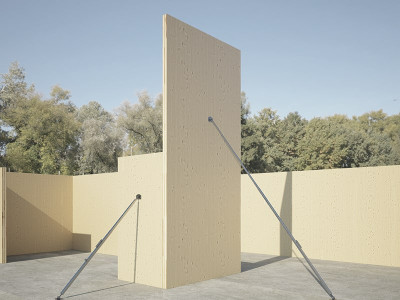

A montagem de casas de madeira ou de outros tipos de estruturas, nomeadamente paredes e lajes, pode necessitar de um apoio temporário, que deve ser retirado quando a fixação final estiver concluída.

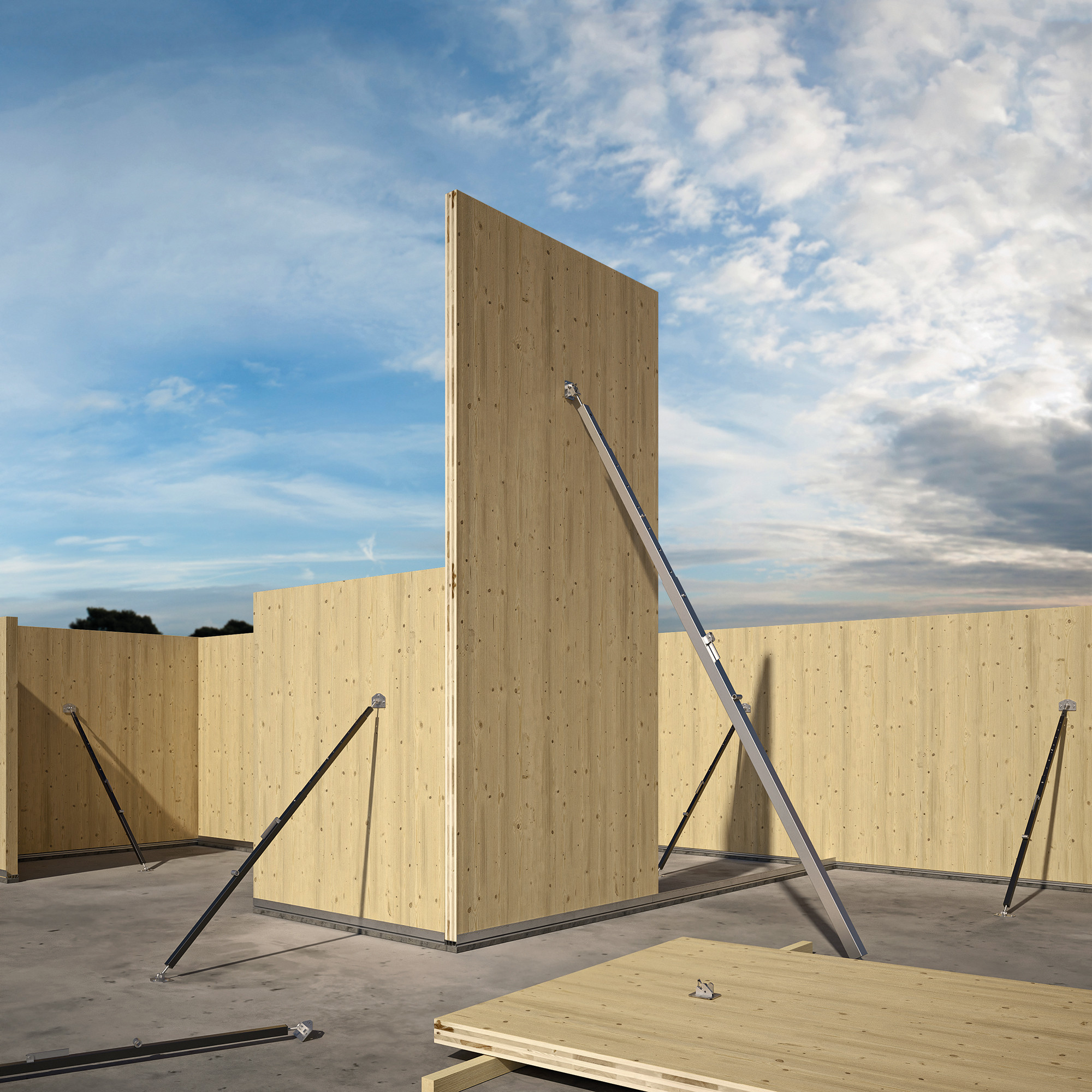

GIRAFFE é utilizado principalmente na montagem de casas de madeira CLT, mas também pode ser utilizado eficazmente em qualquer outro tipo de construção em madeira. A versão mais longa, GIR6000, oferece um suporte prático e seguro para utilização com elementos distantes, estendendo-se até dois pisos. Se a montagem de um painel CLT ou de outro tipo de elemento de madeira necessitar de um suporte temporário, GIRAFFE é a solução ideal.
Descrição
Campos de emprego

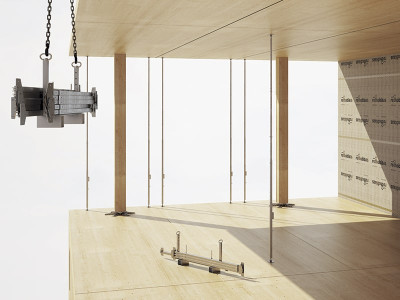

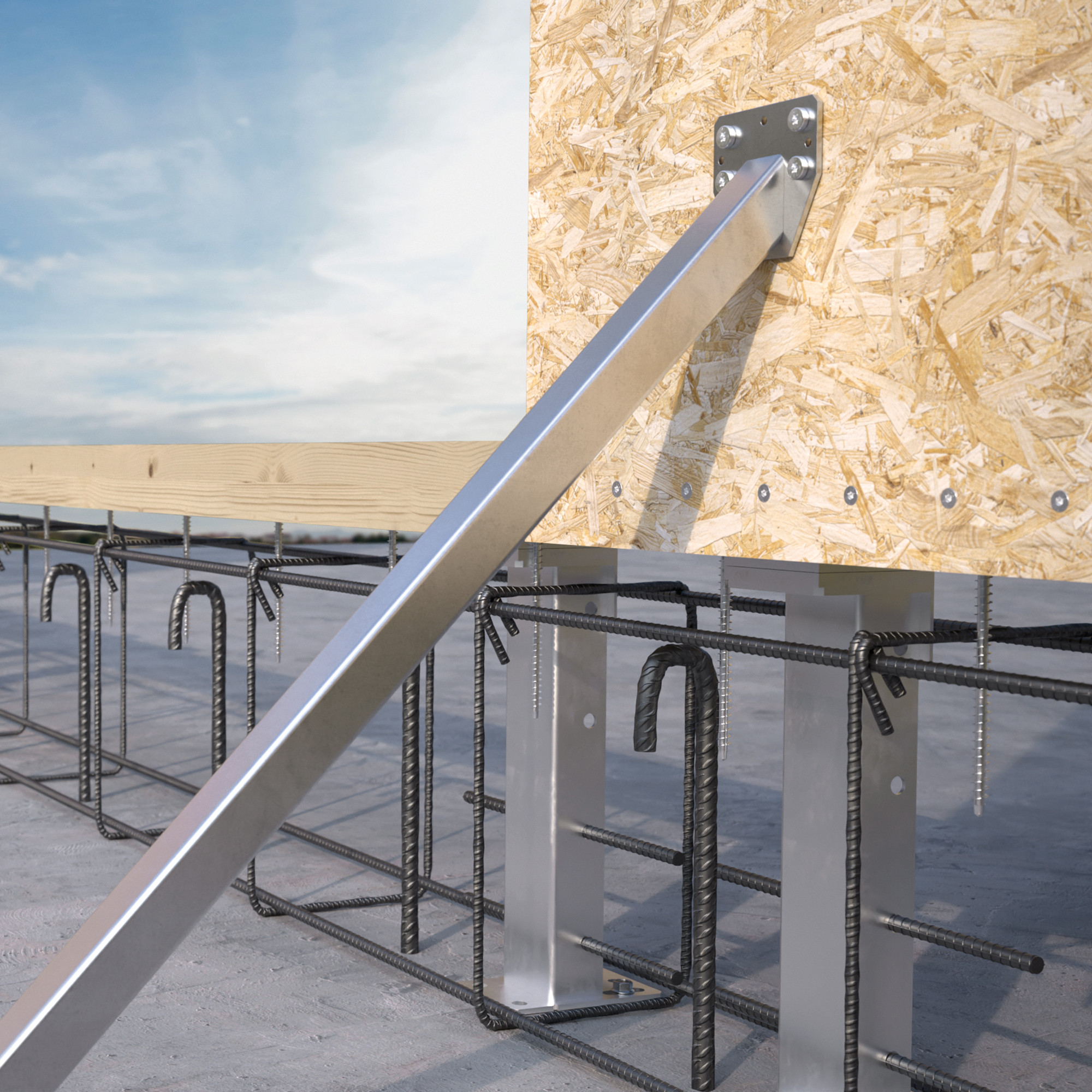

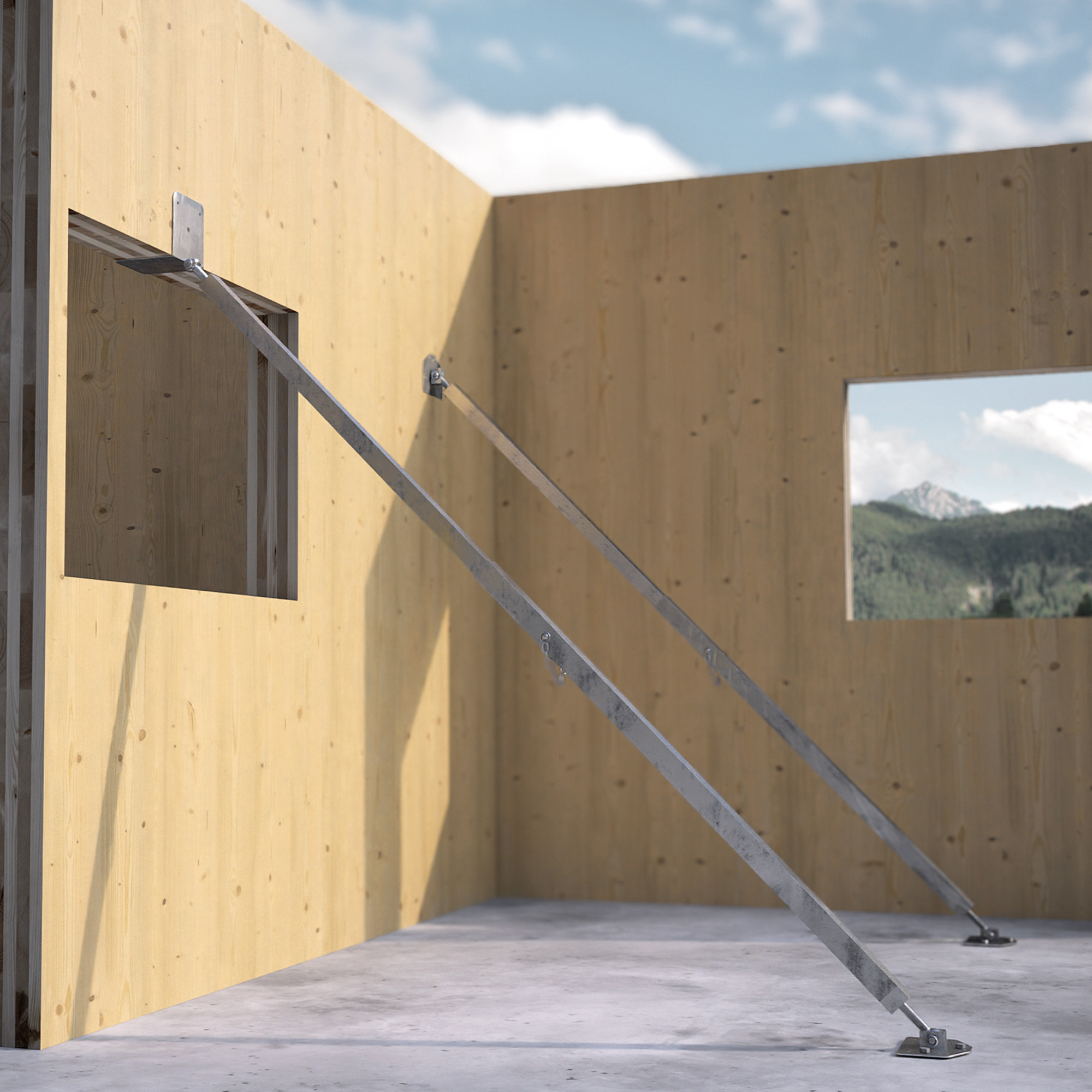

GIRAFFE é utilizado como suporte temporário para a montagem CLT, mas também para elementos de armação, pré-fabricados em madeira, suportes e pilares de madeira lamelada e muito mais.
Tamanhos disponíveis

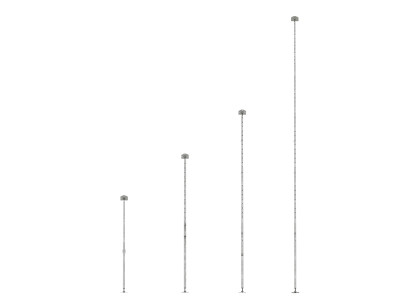

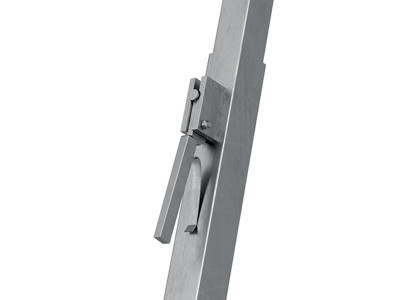

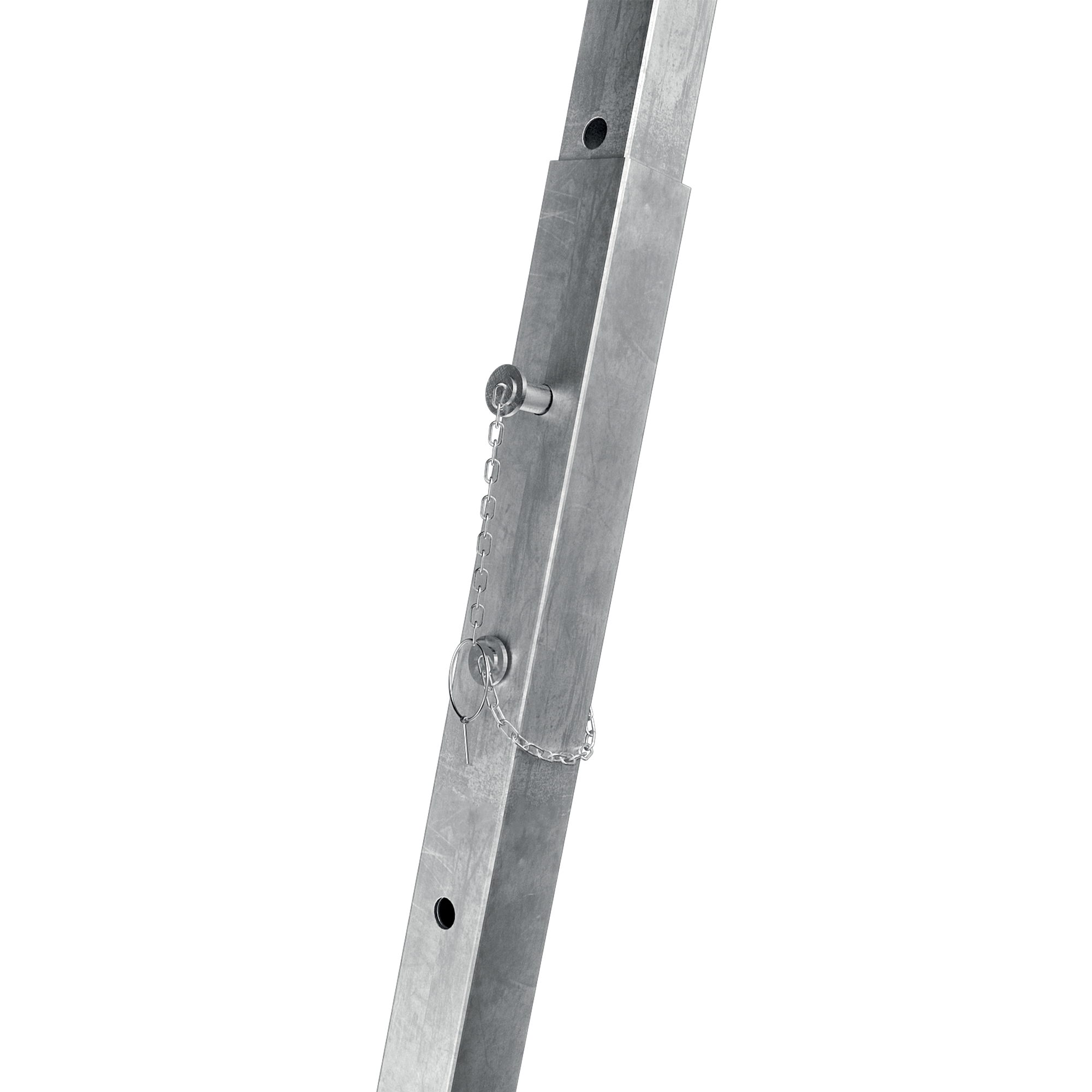

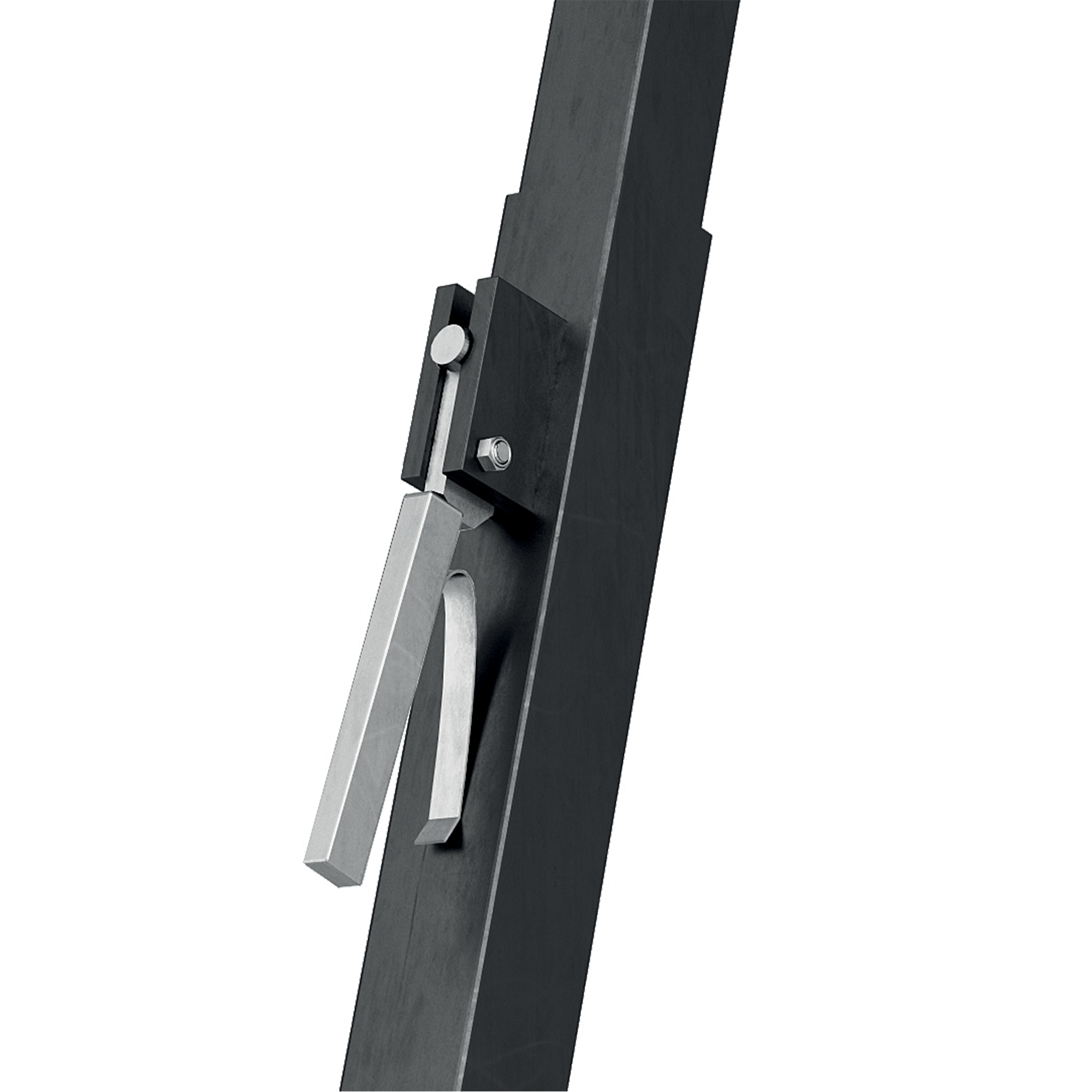

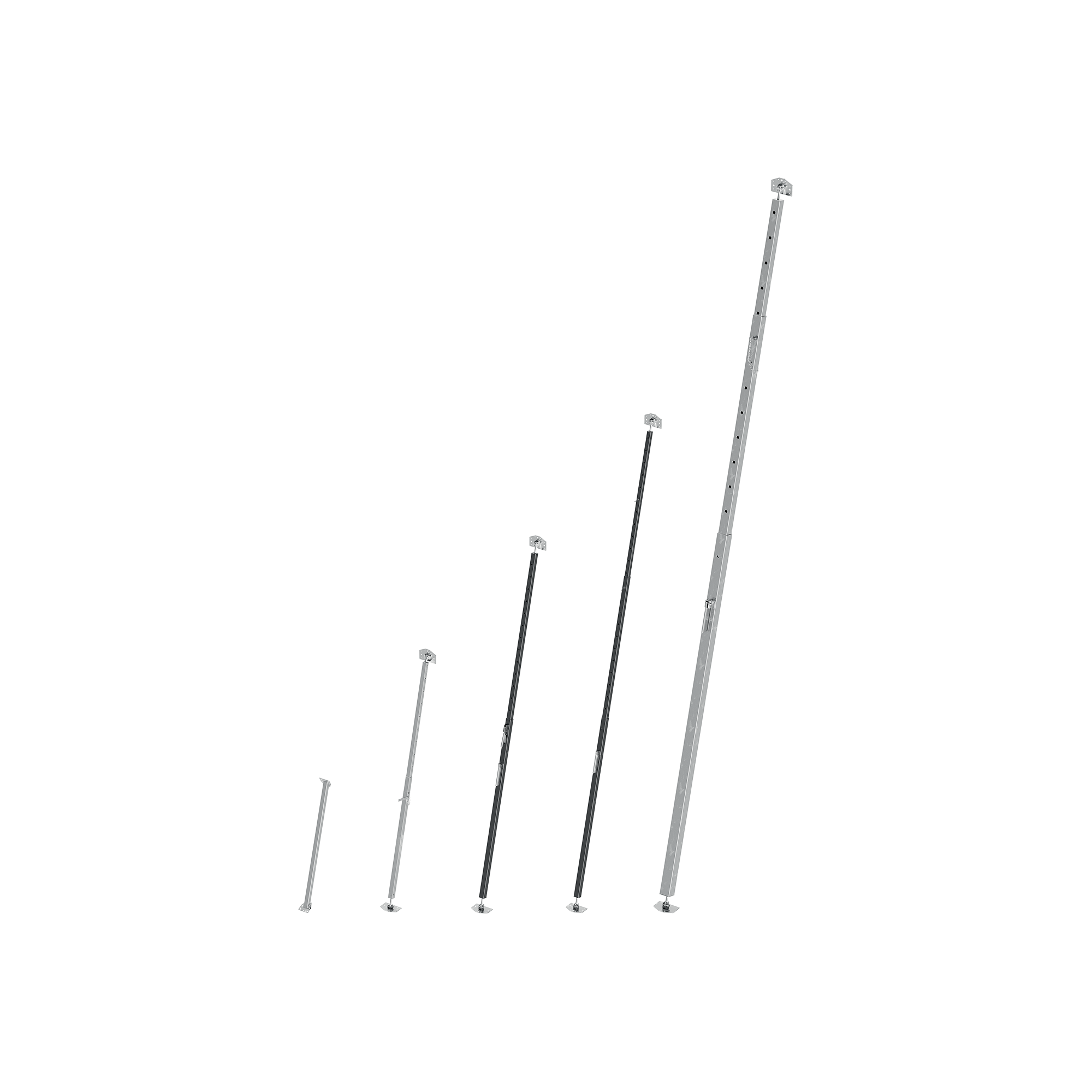

GIRAFFE está disponível em 4 versões com comprimentos diferentes de 220 a 600 cm, para garantir suporte mesmo a elementos que se estendem até dois pisos. O GIR3000 (equipado com um retentor automático, para uma regulação ainda mais rápida e precisa) e o GIR4000 são realizados em aço eletrogalvanizado; GIR2200 e GIR6000 em alumínio extrudado.
Transporte
Graças ao elemento de transporte GIRHOLDER, é possível empilhar e transportar até 10 suportes de montagem de forma simples e organizada. GIRAFFE é o suporte de montagem para elementos de madeira que se estende de 2,20 a 6,0 metros.
Documentação
-
Ficha técnica
-
Ficha técnica USA
-
Revisão Técnica AUSTRÁLIA
-
File CAD
-
GIRAFFE Calculation File
-
Arquivos para Concrete Anchors

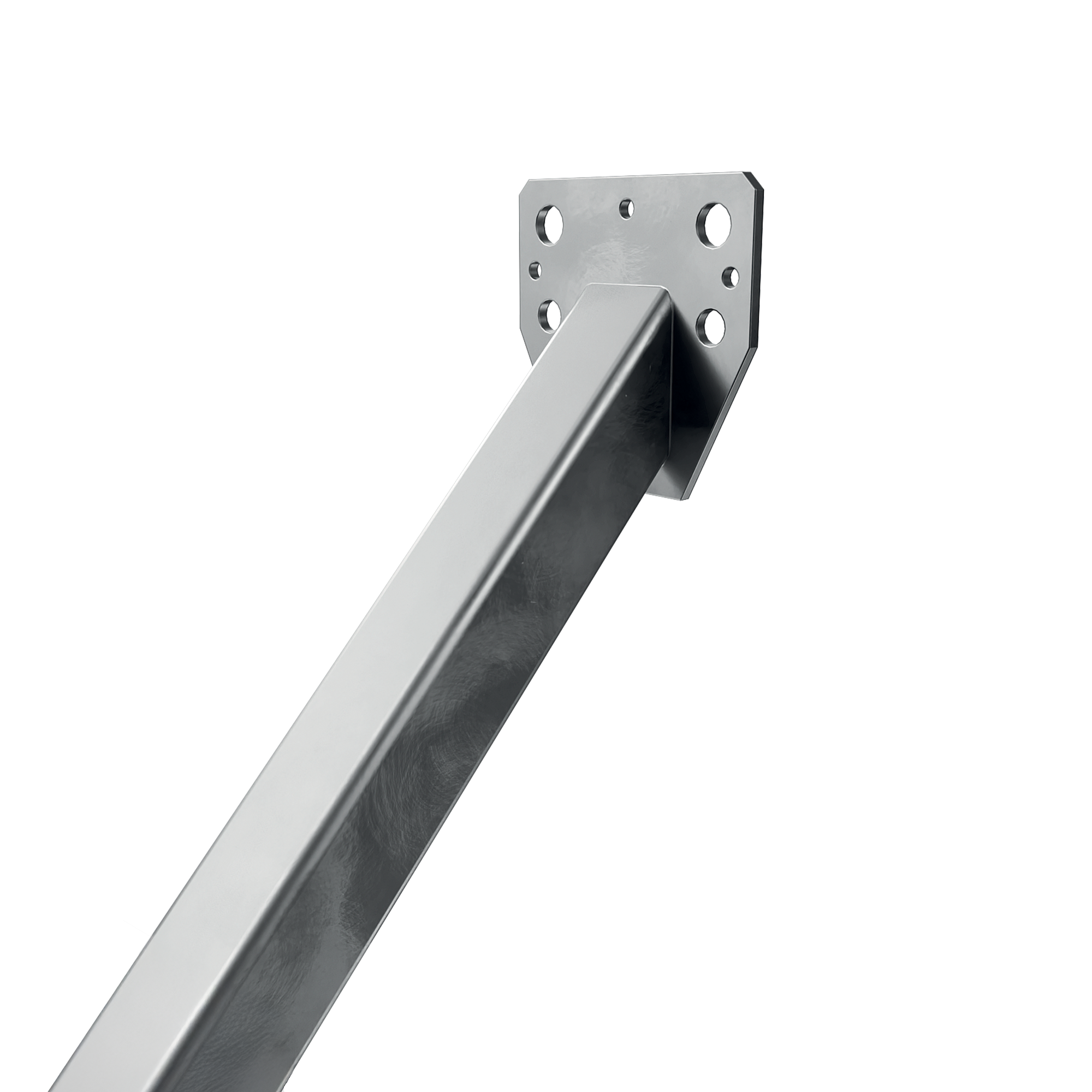

GIR451000
| CÓDIGO | descrição | L
[mm]
|
L
[in]
|
pçs |
|---|---|---|---|---|
| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 39 3/8'' | 1 |
GIRAFFE
| CÓDIGO | descrição | L
[mm]
|
pçs |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| CÓDIGO | descrição | pçs | |
|---|---|---|---|
| GIRHOLDER | TRANSPORT ELEMENT | 1 | |
| GIRPLATE | SMALL SPARE PLATE | 1 | |
| GIRPLATEL | LARGE SPARE PLATE | 1 | |
| GIRPLATECLICK |
New
|

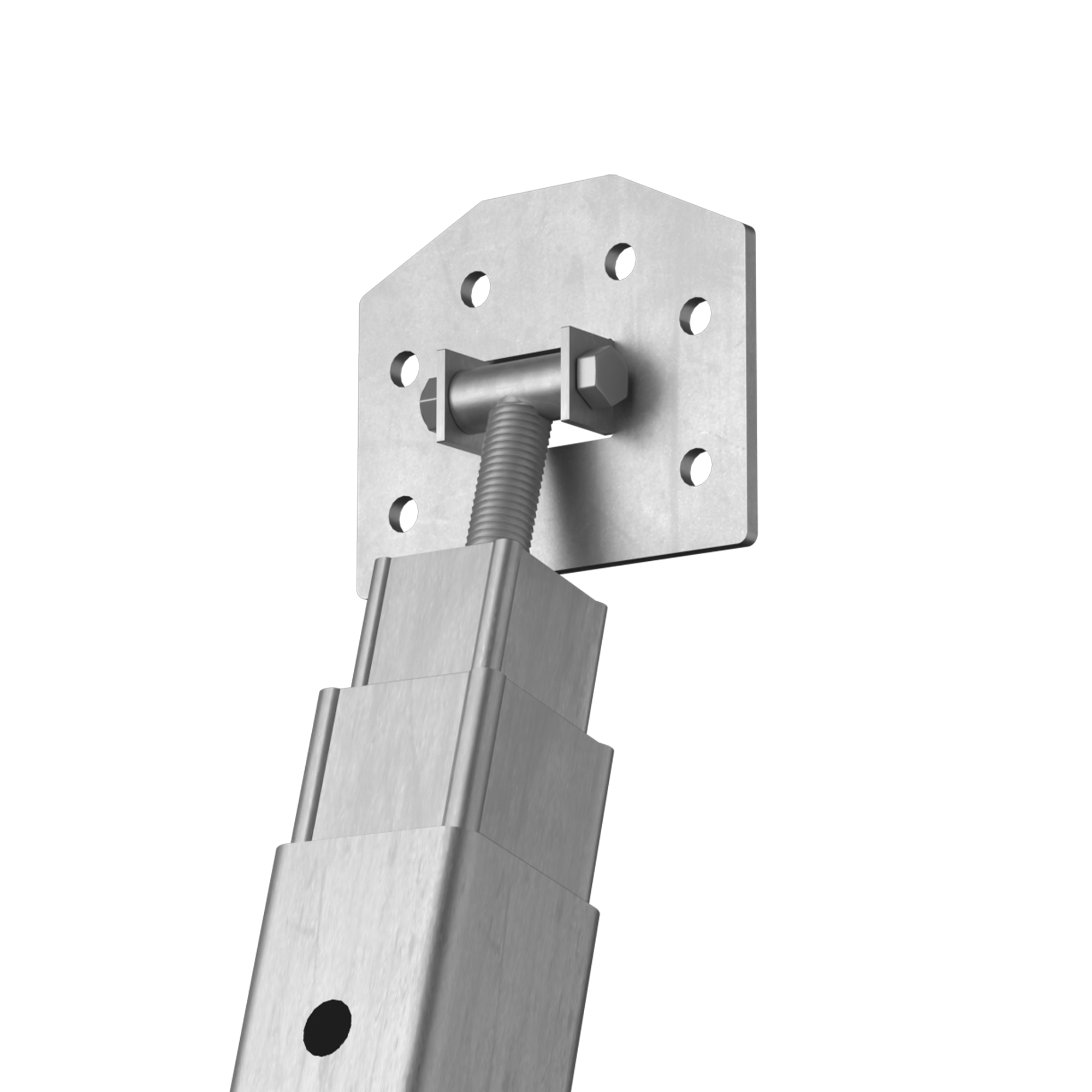

QUICK ATTACHMENT SYSTEM FOR GIR6000 | 1 |
| METSP22 | SPARE DOWEL FOR GIR2200 | 1 | |
| METSP | SPARE DOWEL FOR GIR4000 | 1 | |
| METSP6 | SPARE DOWEL FOR GIR6000 | 1 | |
| METL | LEVER STOP WITH PIN FOR GIR3000 | 1 |
