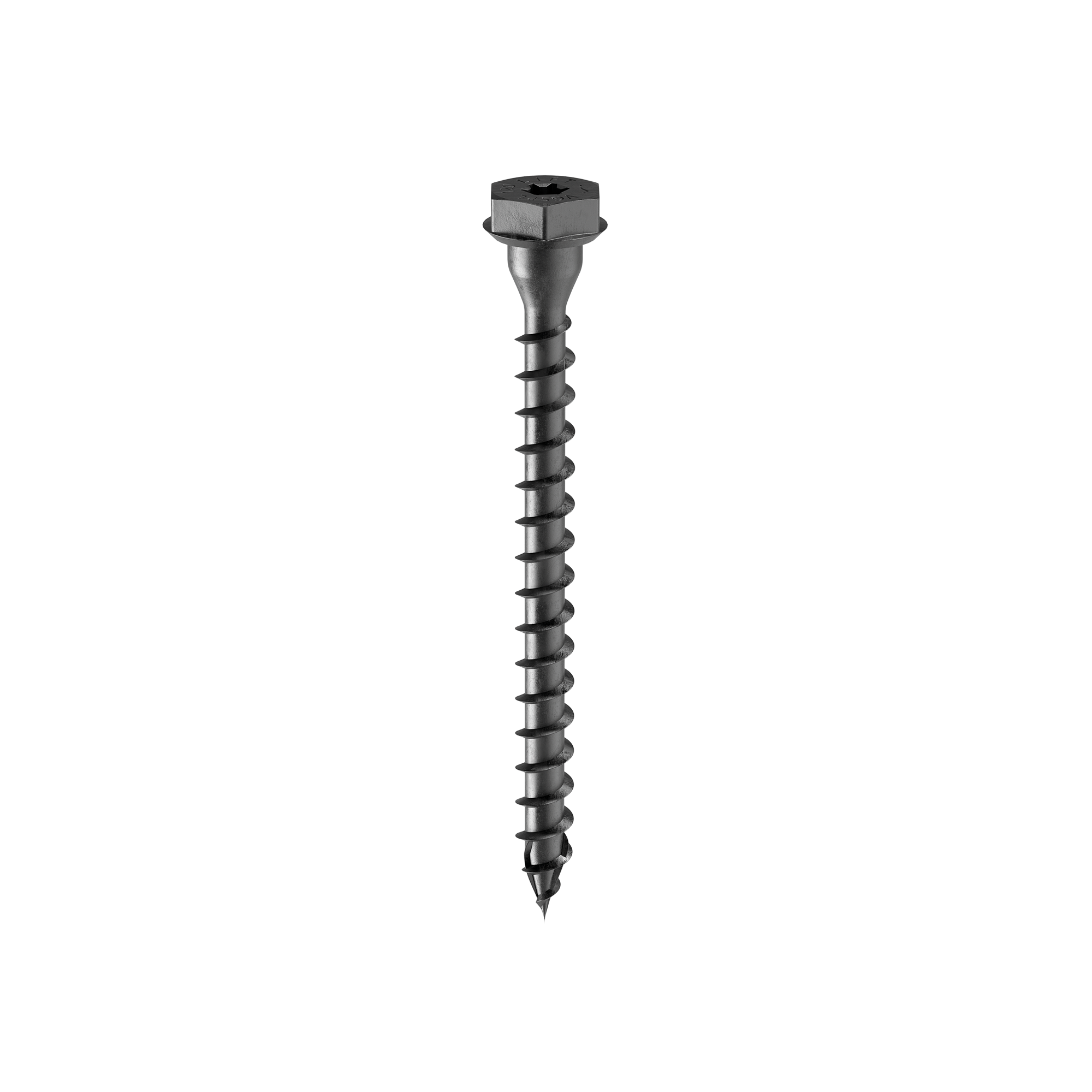

PARAFUSO COM CABEÇA TRONCOCÓNICA SEXTAVADA PARA ELEVAÇÃO VGS PLATE

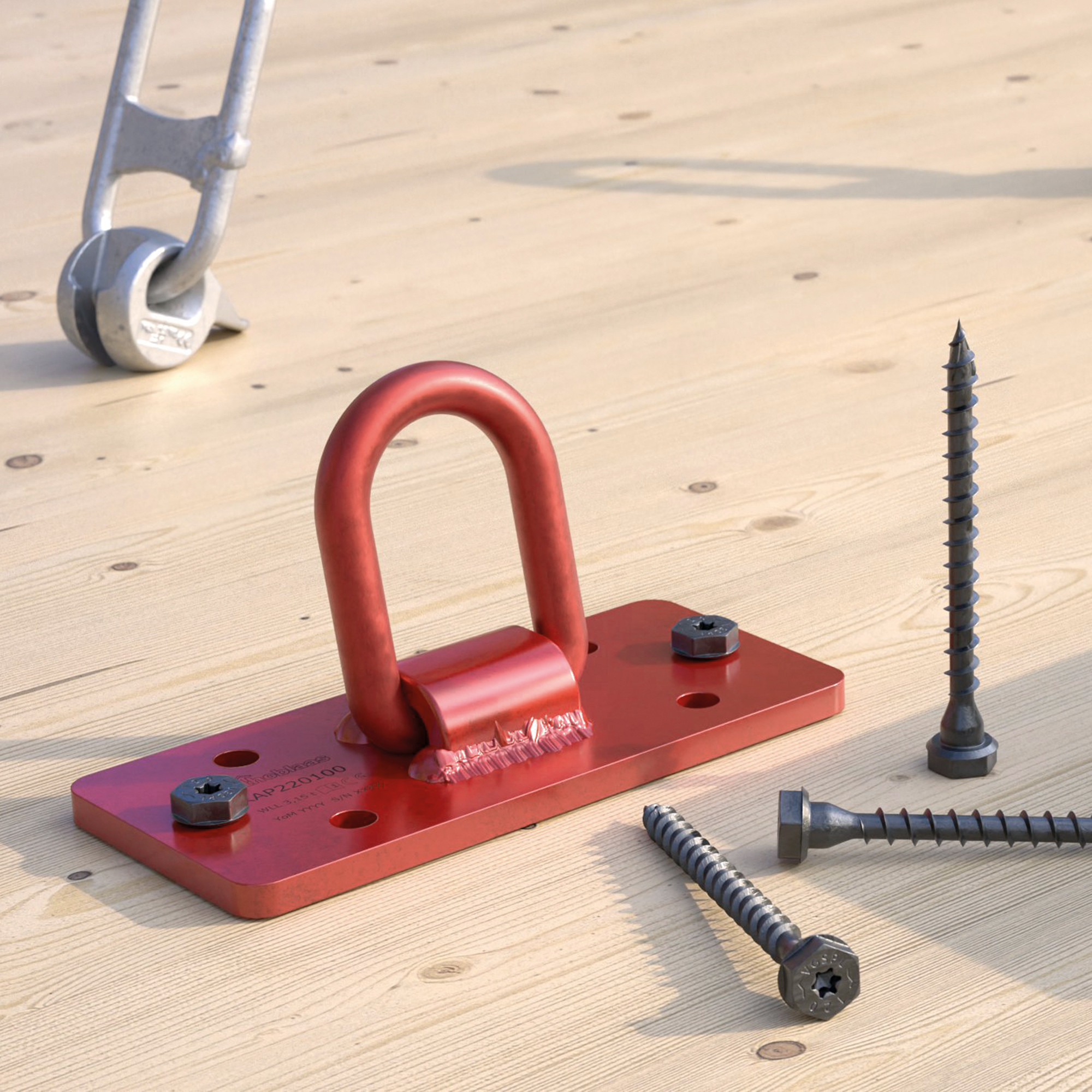

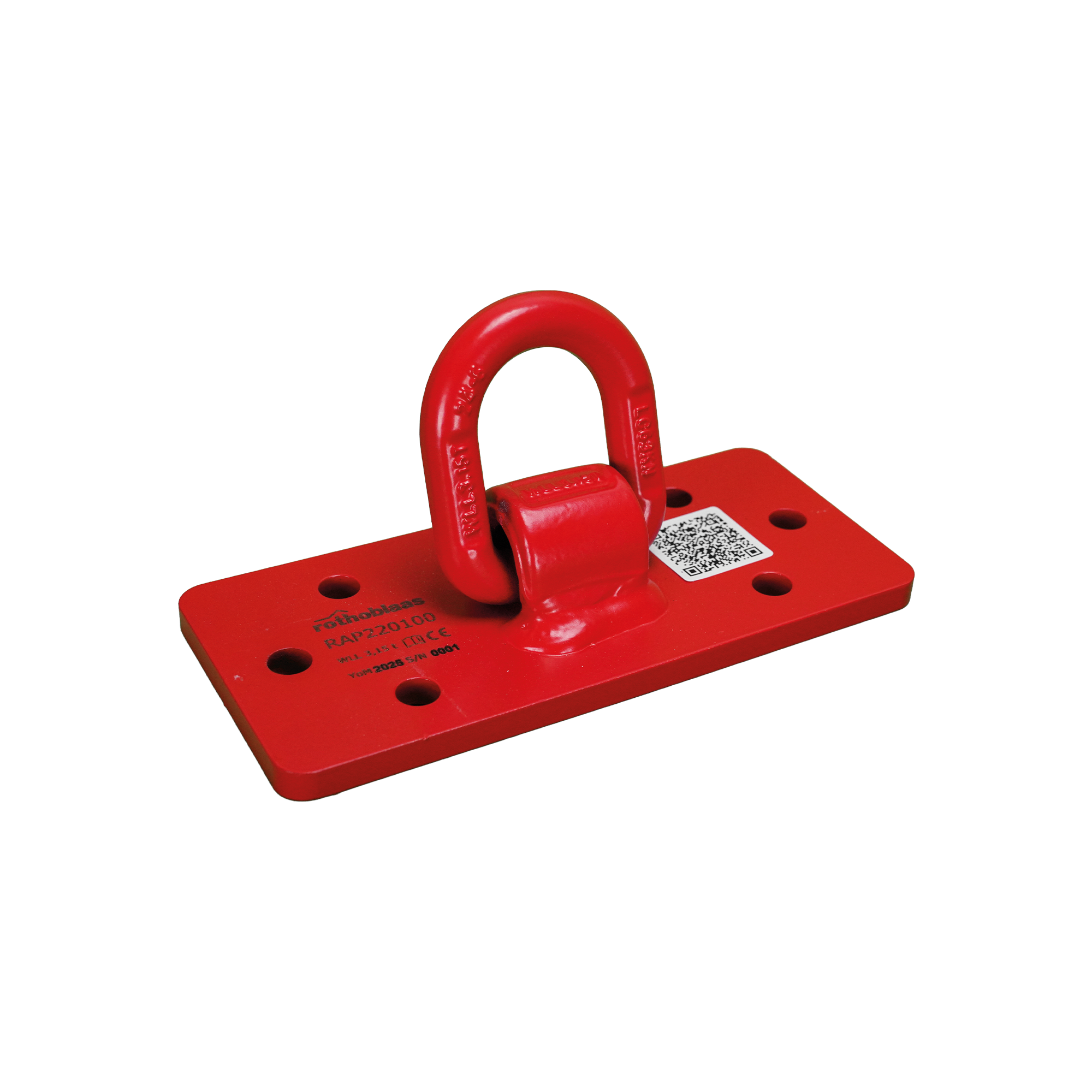

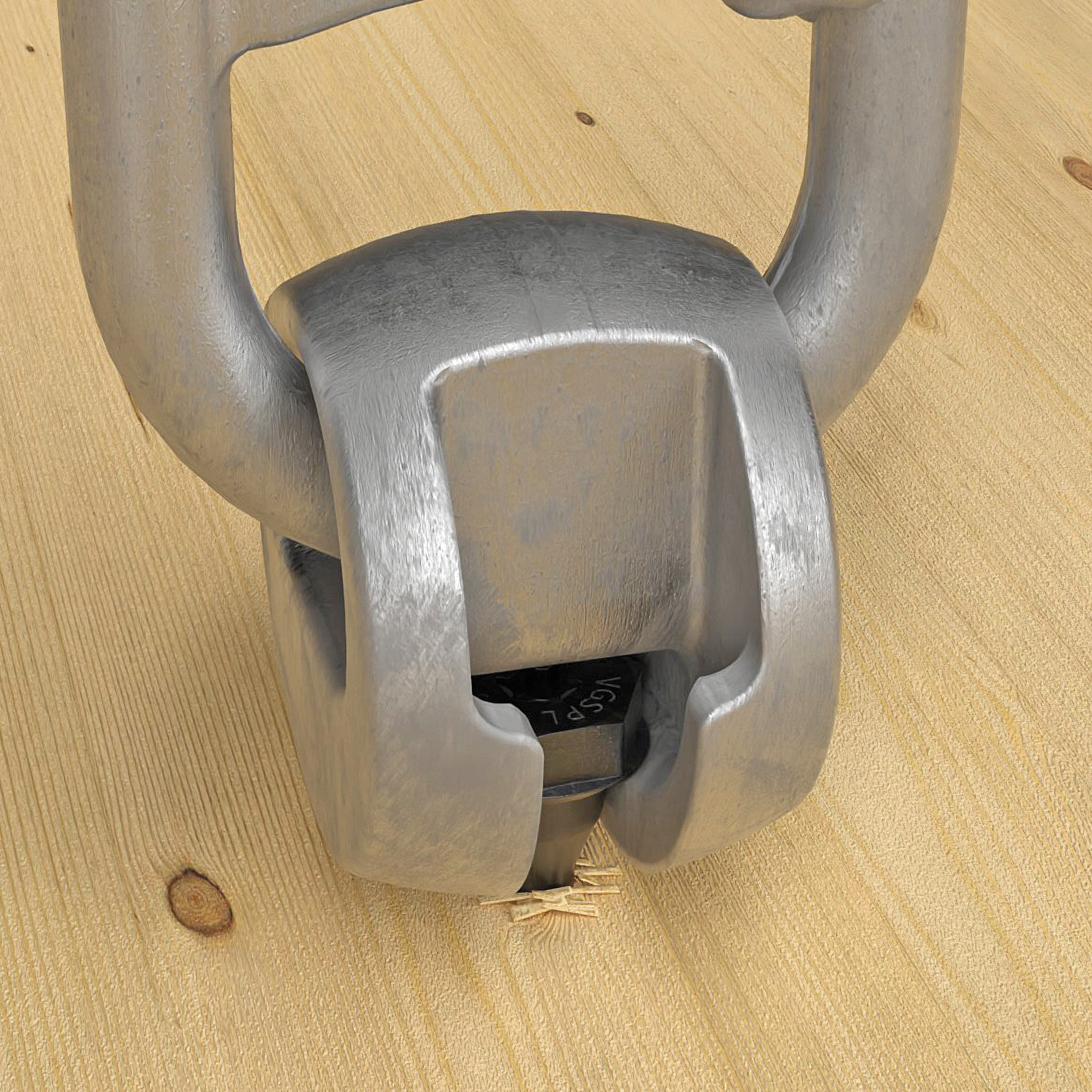

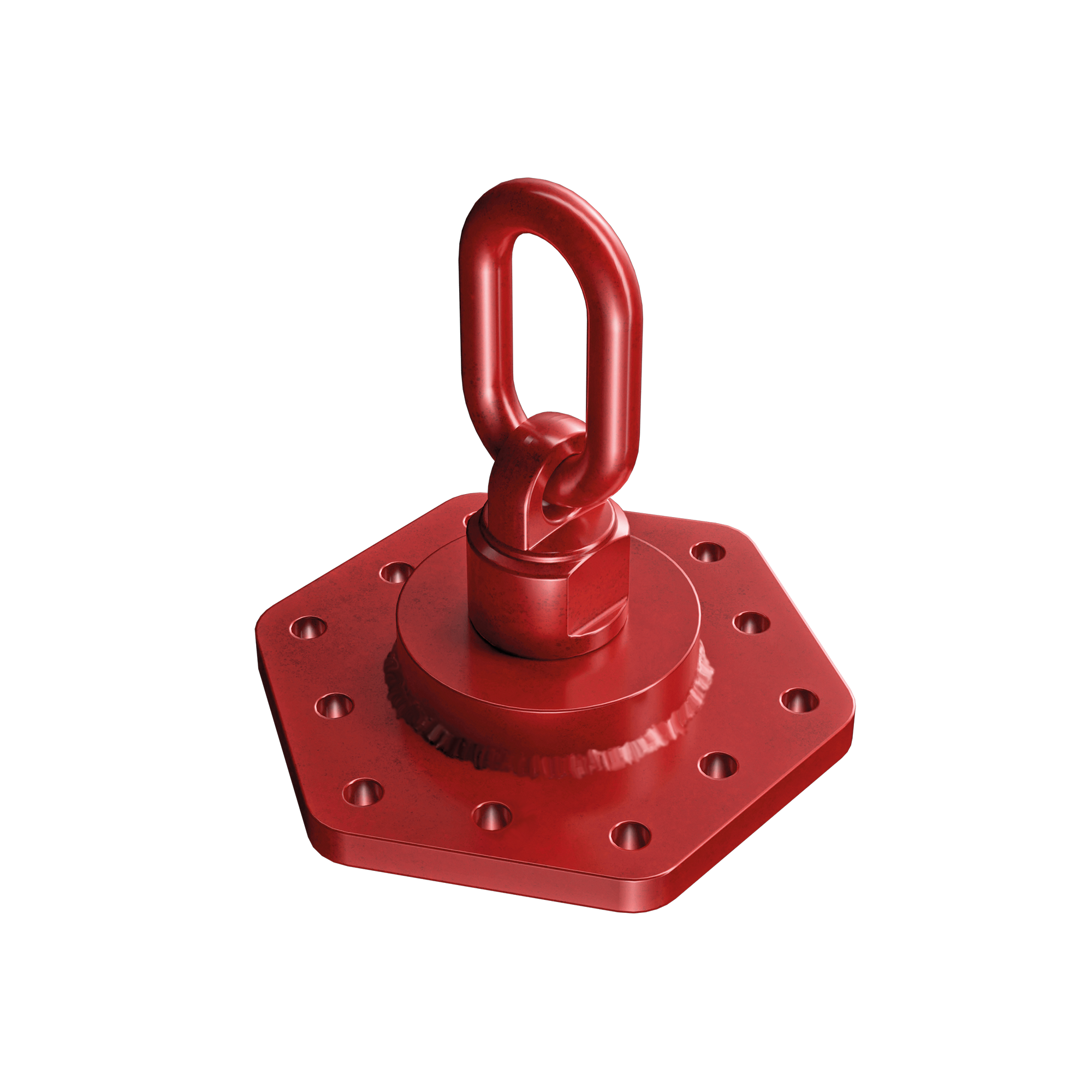

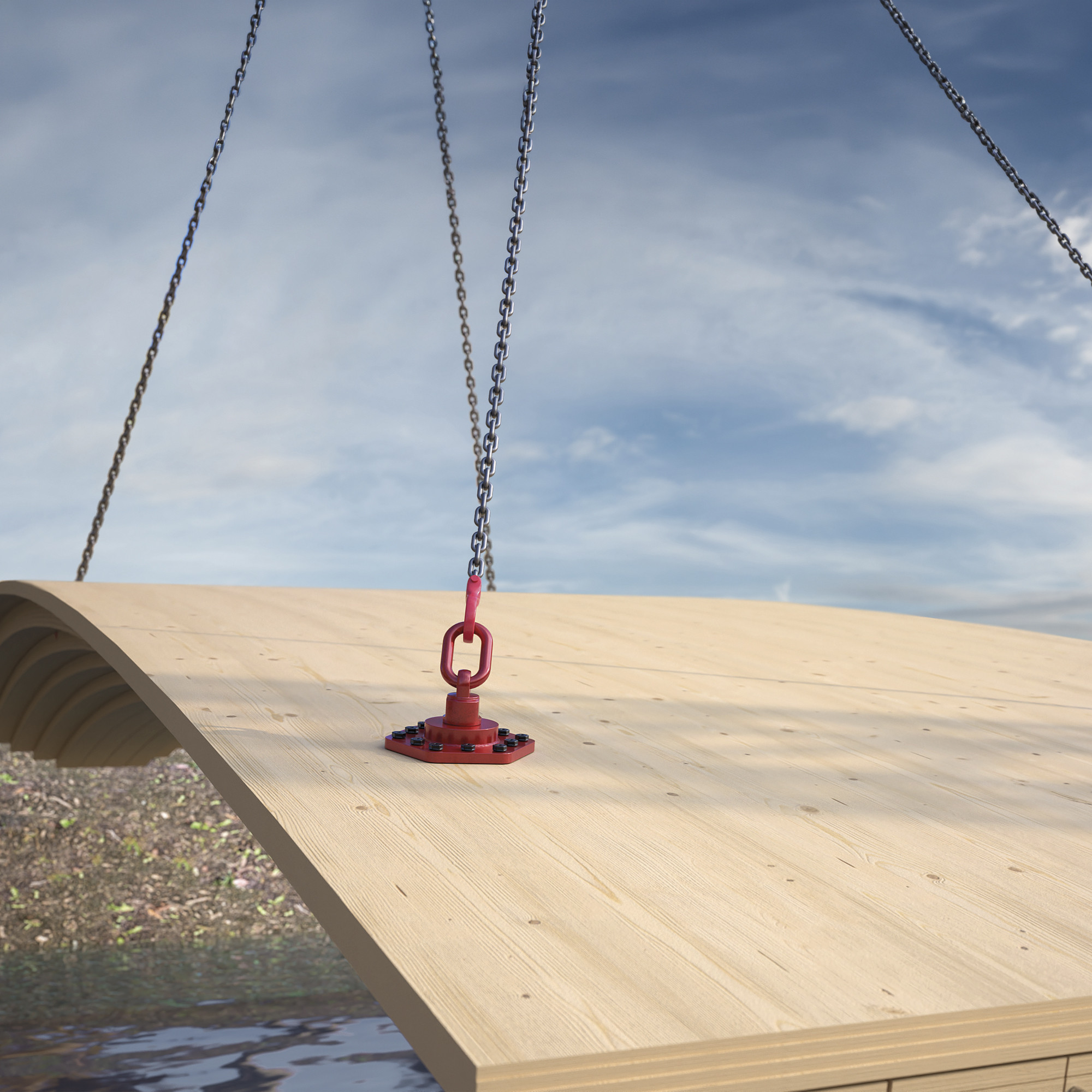

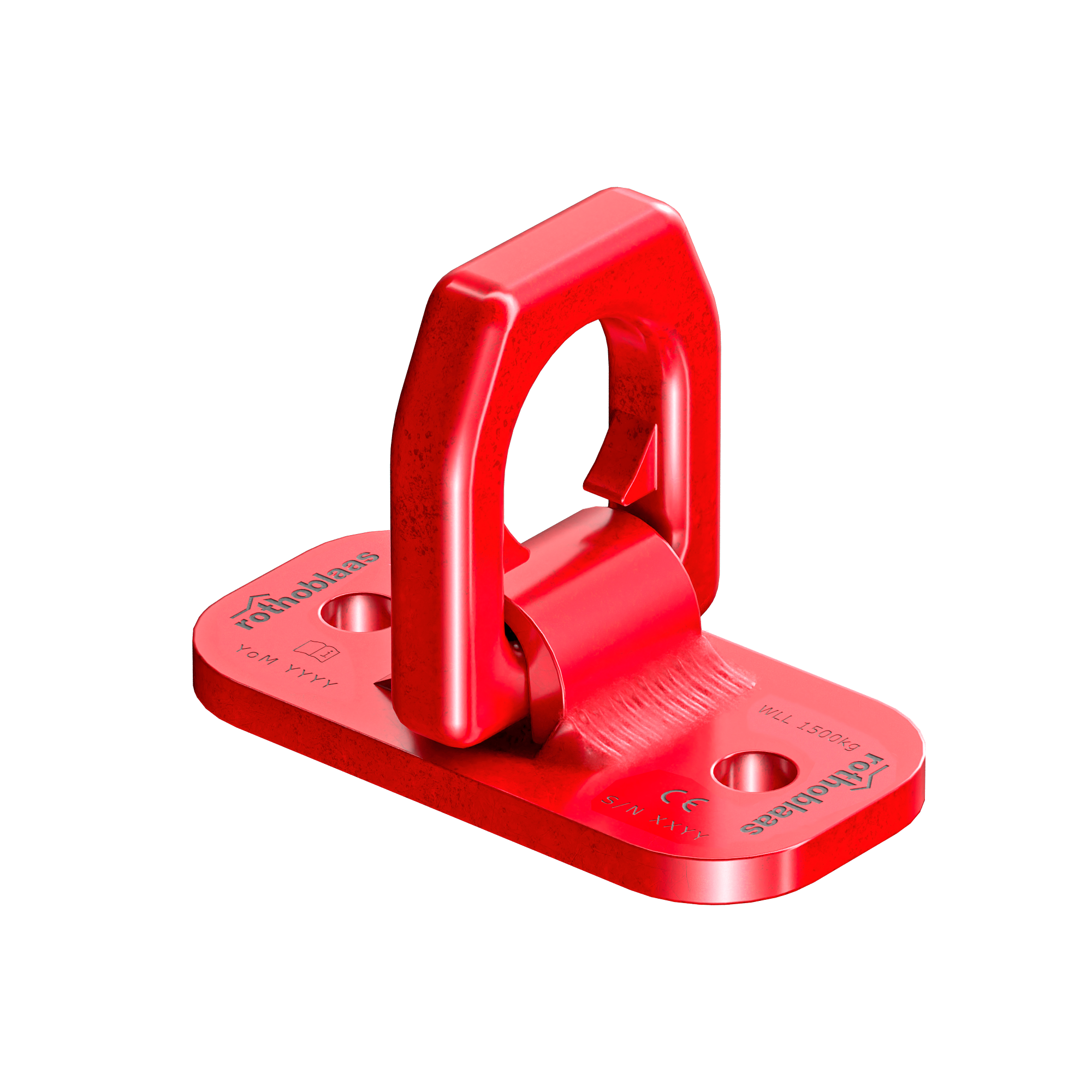

A forma especialmente desenvolvida da cabeça assegura a compatibilidade total com todos os sistemas de transporte e elevação com parafuso (WASP, WASPL, RAPTOR, RAPTOR MINI e RAPTOR MAXI).

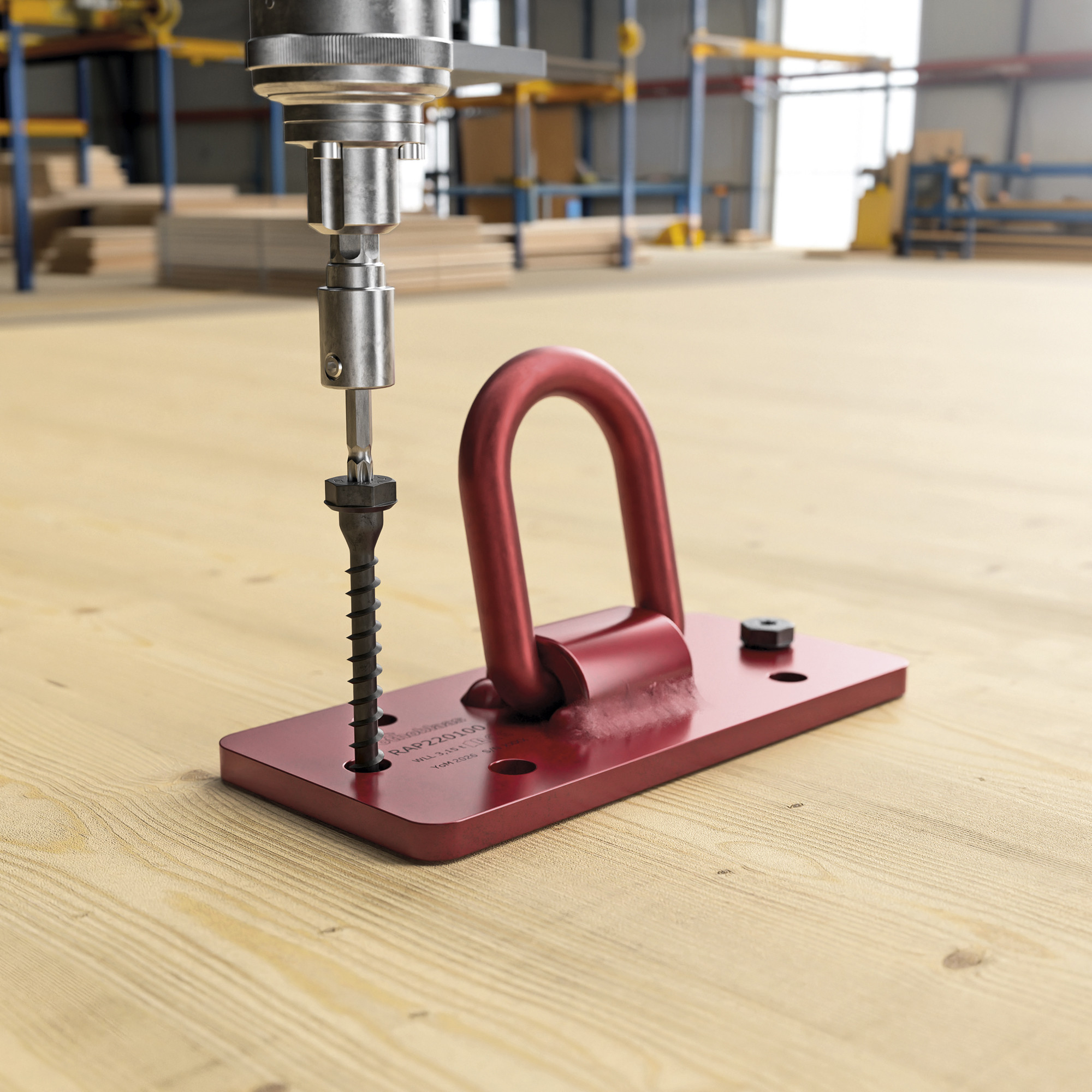

Ao contrário das soluções convencionais de utilização única, este parafuso foi concebido para ser utilizado várias vezes durante o transporte. A combinação de uma cabeça sextavada robusta e de um acionamento TORX permite aparafusar e desaparafusar sem danificar o parafuso.
O código de cores integrado permite a identificação imediata do parafuso na obra e evita a confusão com parafusos para madeira padrão não aprovados.

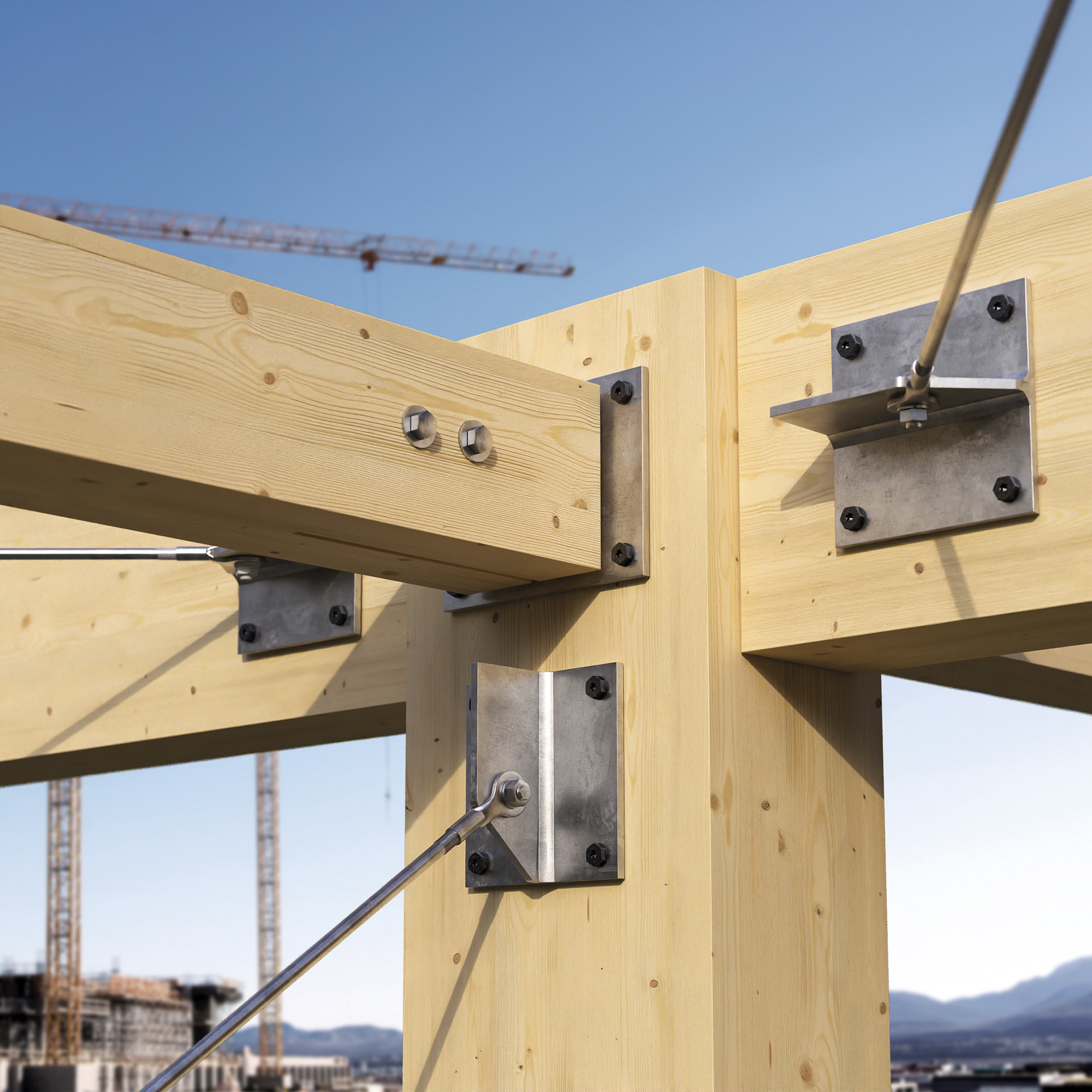

O parafuso também está certificado para ligações estruturais permanentes metal-madeira para edifícios. A cabeça foi concebida para ser acoplada a chapas.
Documentação
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Norwegian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
- Ficha técnica Swedish
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
-

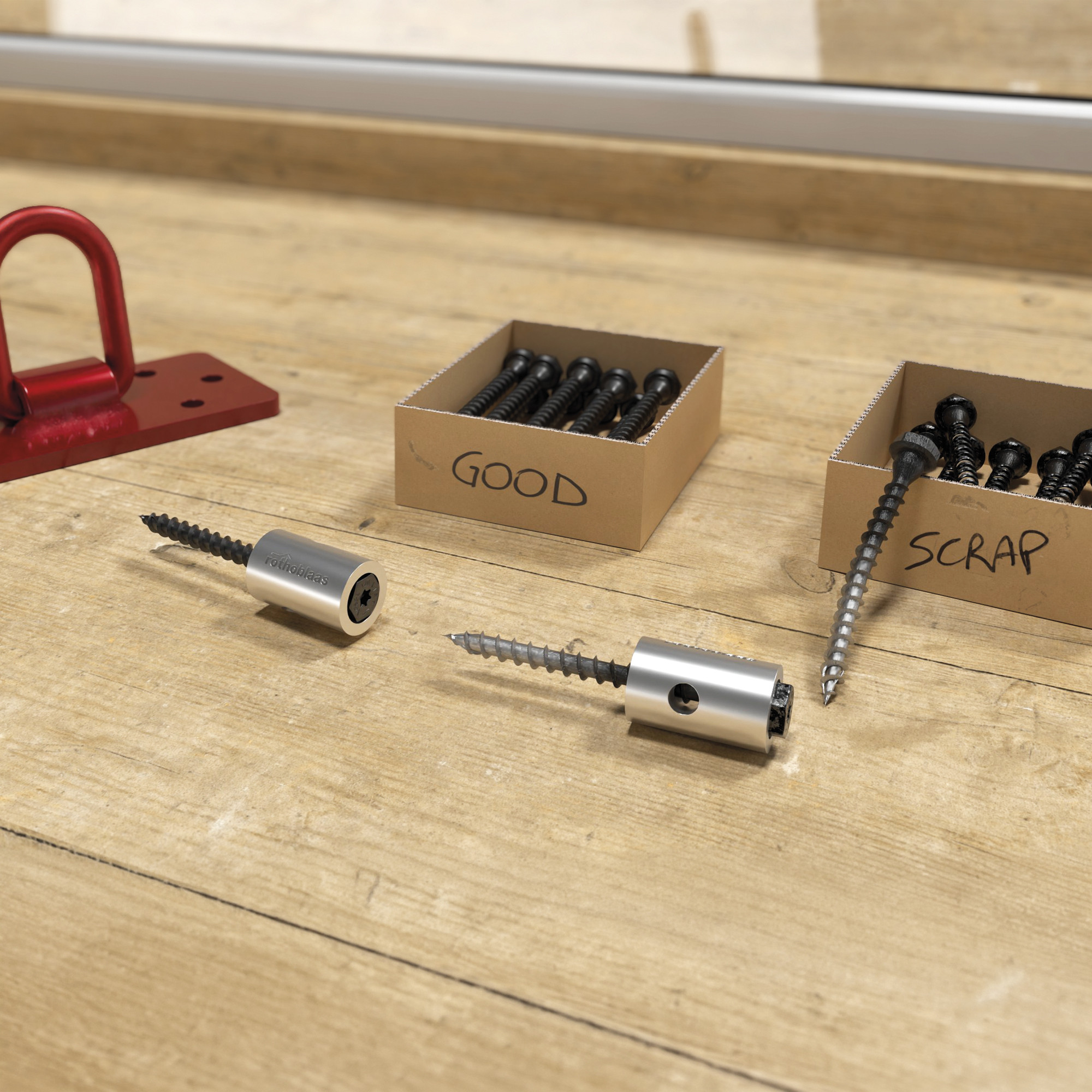

Instructions and criteria for reuse in lifting systems
-
Instruções De Aplicação
VGS PLATE
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| VGSPL1160 | - | 11 | 60 | 50 | 0.44 | 2 3/8'' | 1 15/16'' | TX50 | 25 |
| VGSPL1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
| VGSPL11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSPL11120 | - | 11 | 120 | 110 | 0.44 | 4 3/4'' | 4 3/8'' | TX50 | 25 |
| VGSPL11140 | - | 11 | 140 | 130 | 0.44 | 5 1/2'' | 5 1/8'' | TX50 | 25 |
| VGSPL11160 | - | 11 | 160 | 150 | 0.44 | 6 1/4'' | 6'' | TX50 | 25 |
| VGSPL11180 | - | 11 | 180 | 170 | 0.44 | 7 1/8'' | 6 3/4'' | TX50 | 25 |
| VGSPL11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSPL11240 | - | 11 | 240 | 230 | 0.44 | 9 1/2'' | 9 1/16'' | TX50 | 25 |
| VGSPL11280 | - | 11 | 280 | 270 | 0.44 | 11'' | 10 5/8'' | TX50 | 25 |
