MINI CONECTOR TOTALMENTE ROSCADO DE CABEÇA CILÍNDRICA

VGZ EVO FRAME

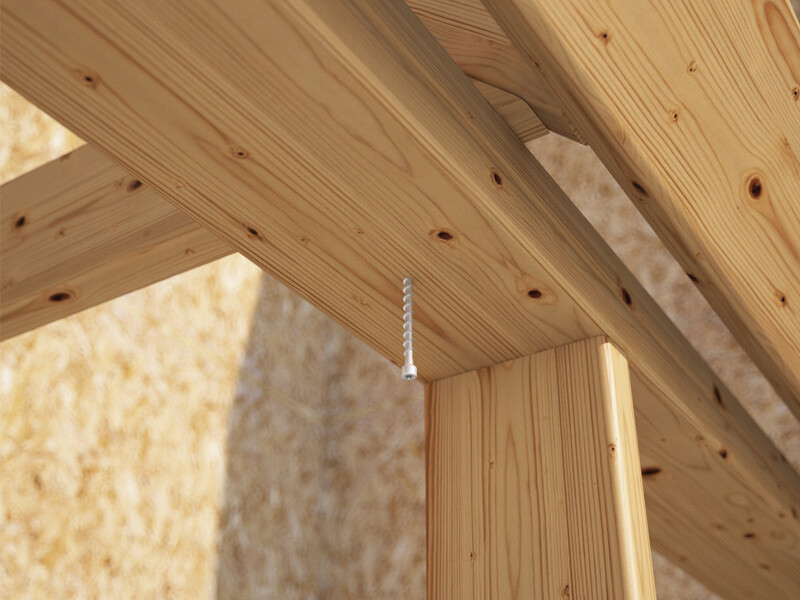

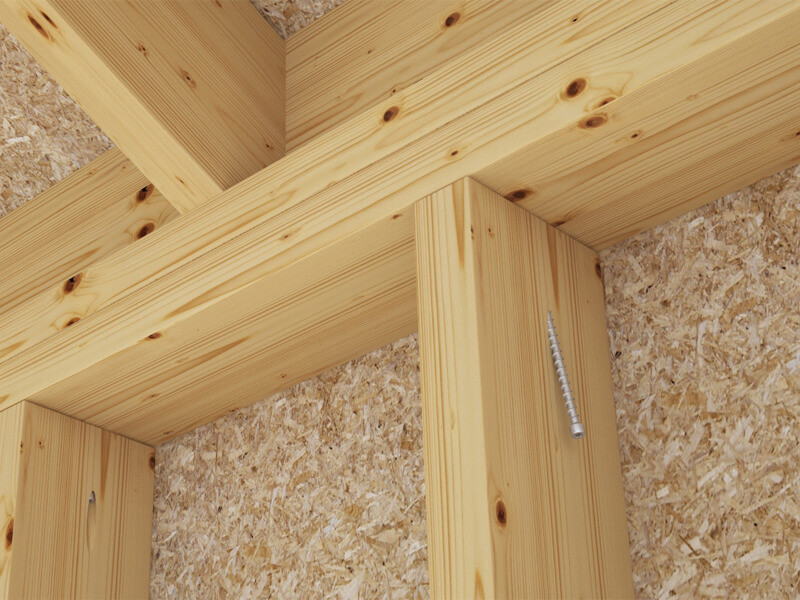

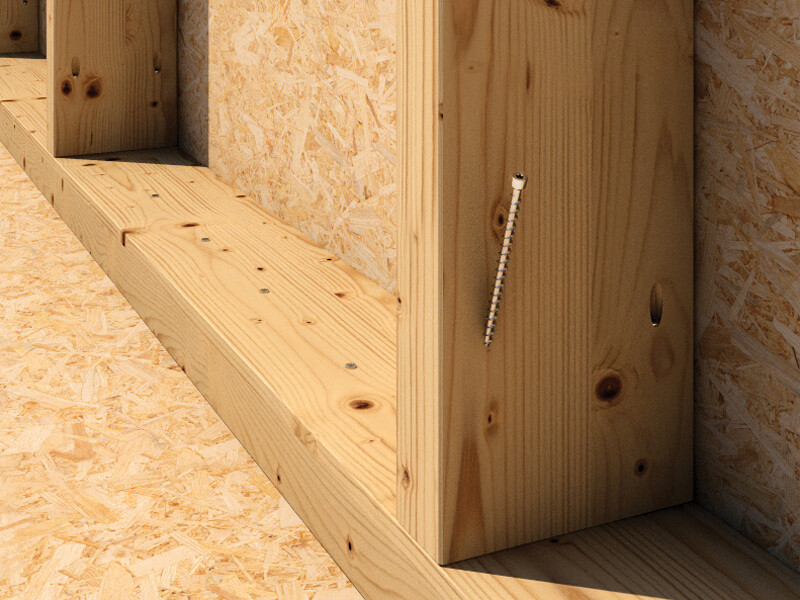

Os parafusos para madeira VGZ EVO FRAME é o conector ideal nas ligações entre elementos de madeira de pequena secção, como as travessas e os montantes das estruturas de armação ligeiras.

A cabeça cilíndrica garante um efeito "oculto" para um resultado estético superior.

Escolha o parafuso para madeira VGZ EVO FRAME para as suas juntas mais pequenas: resistência à corrosão, durabilidade e estética.

VGZ EVO FRAME é o parafuso para madeira certificado para aplicações em direção paralela à fibra e com distâncias mínimas reduzidas.

Os valores são testados, certificados e calculados também para aplicações em CLT e madeiras de alta densidade como o microlamelar LVL.

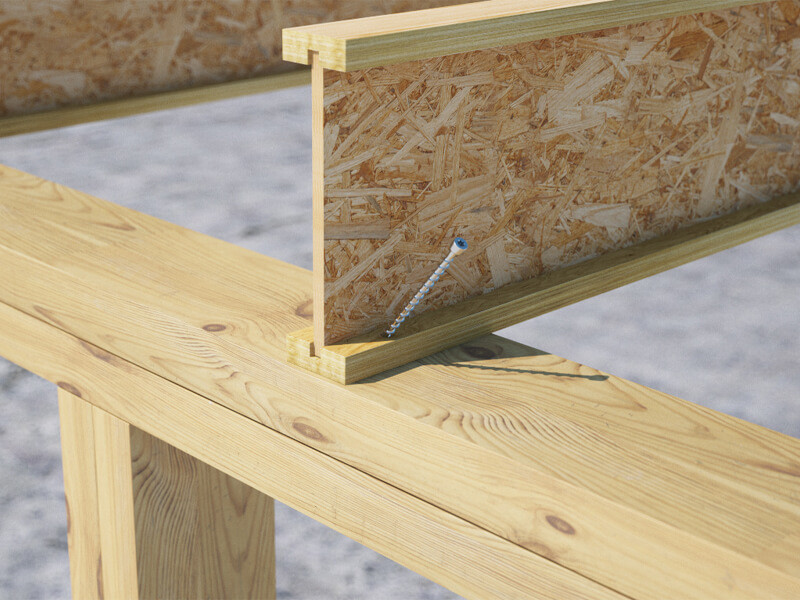

VGZ EVO FRAME é aprovado para aplicações estruturais sob tensão em qualquer direção em relação à fibra (α = 0° - 90°) e é ideal para a fixação de vigas I-Joist.

A segurança é certificada por numerosos testes efetuados para qualquer direção de inserção. A roscagem profunda e aço de alta resistência (fy,k = 1000 N/mm2) para um grande desempenho à tração.

O revestimento multicamadas C4 EVO de 20 μm com tratamento superficial à base de resina epóxida e flocos de alumínio demonstrou a ausência de ferrugem após 1440 horas de exposição em névoa salina, de acordo com a ISO 9227.

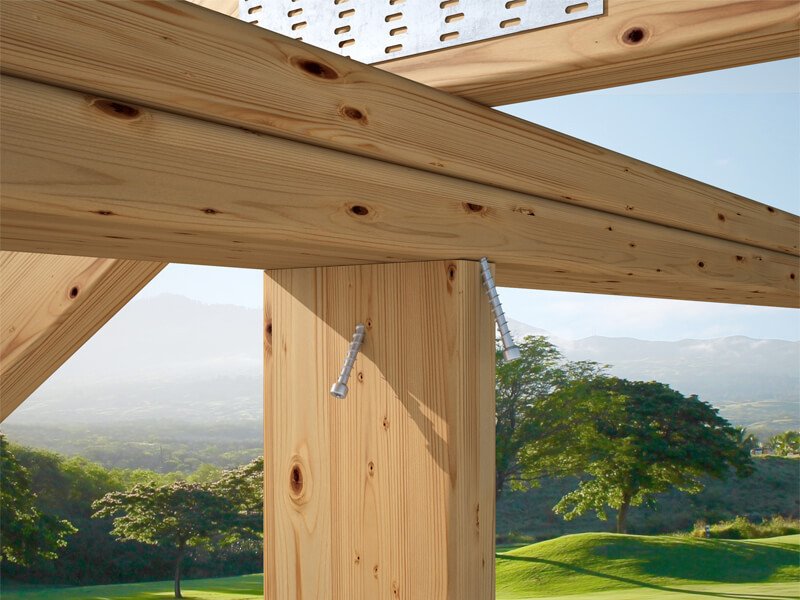

Em aço ao carbono com revestimento de elevada resistência à corrosão, VGZ EVO FRAME pode ser usado no exterior na classe de serviço 3 e na classe de corrosividade atmosférica C4.

Ideal para uma utilização com painéis à base de madeira, madeira maciça e **lamelada, CLT e LVL, madeiras de alta densidade, madeiras agressivas contendo taninos e madeiras tratadas quimicamente. Classes de serviço 1, 2 e 3.

Características

FOCUS conector para secções estreitas

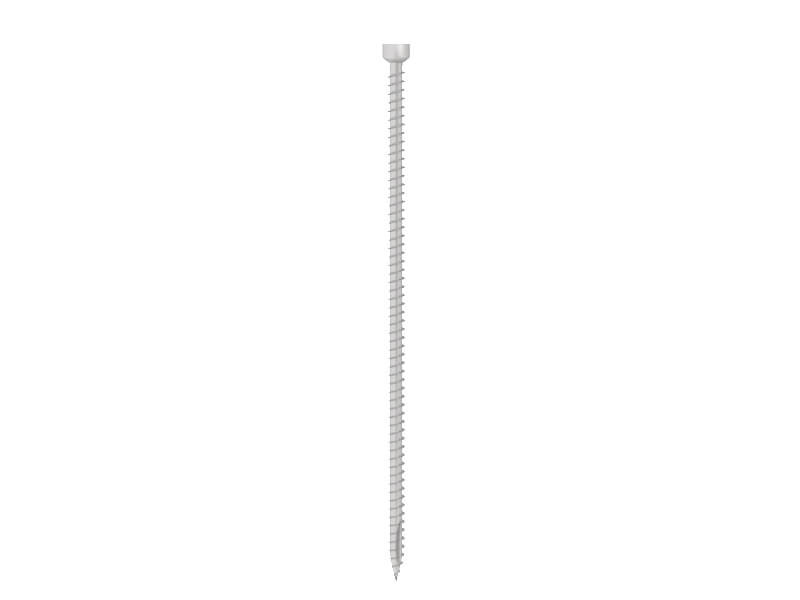

CABEÇA cilíndrica de embutir
DIÂMETRO 5,3 | 5,6 mm
COMPRIMENTO de 80 a 160 mm

Documentação

Ficha técnica
Certificado ETA
Declaração de desempenho (DOP) Descarregue
File CAD

VGZ EVO FRAME

CÓDIGO d₁
[mm]
L
[mm]
TX pçs
VGZEVO580 5.3 80 TX25 50
VGZEVO5100 5.3 100 TX25 50
VGZEVO5120 5.3 120 TX25 50
VGZEVO5140 5.6 140 TX25 50
VGZEVO5160 5.6 160 TX25 50
VGZ EVO FRAME_2D_v1_web
