CONECTOR TOTALMENTE ROSCADO DE CABEÇA DE EMBEBER
VGS EVO

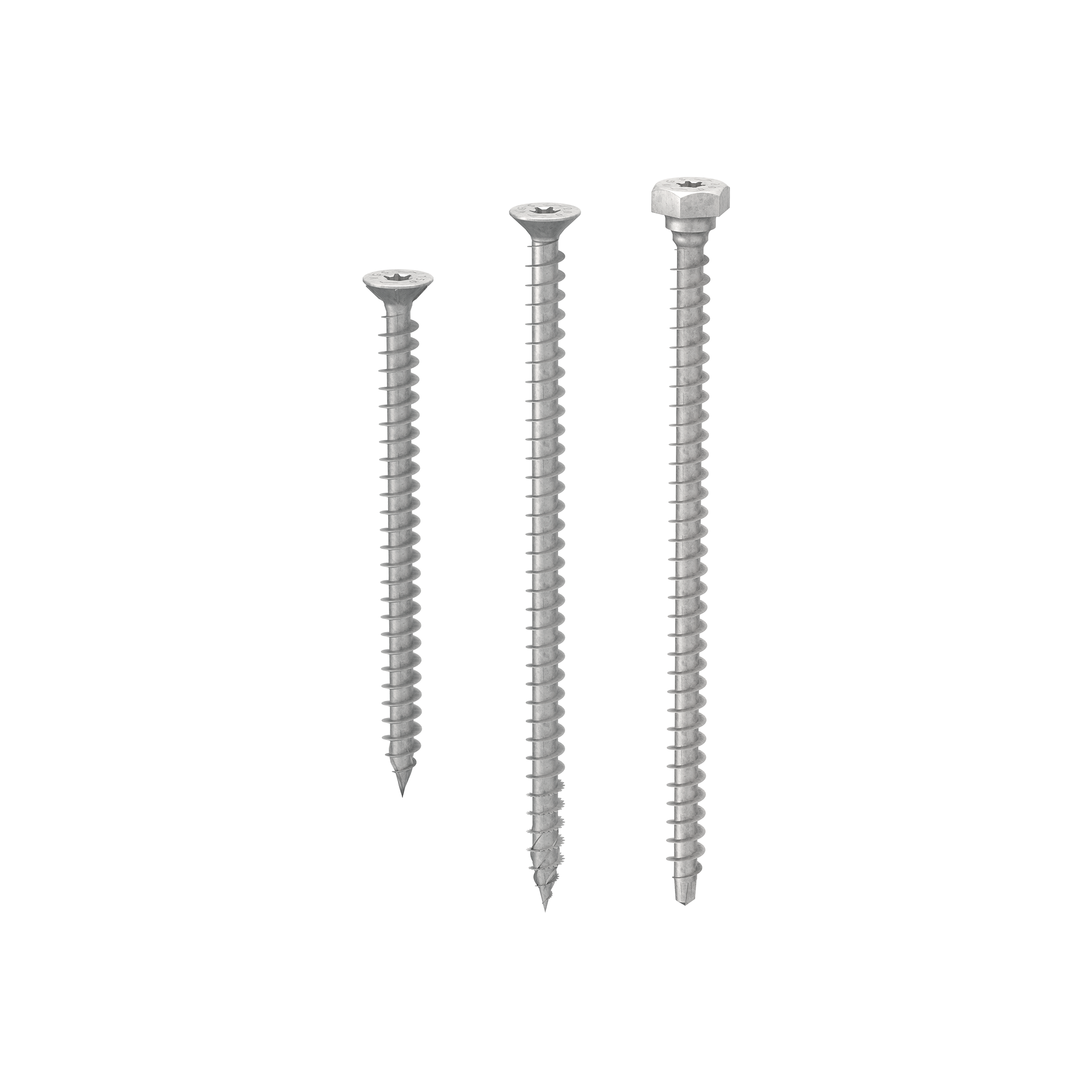

VGS EVO é o parafuso estrutural de rosca total para o exterior com cabeça de embeber. Ideal para aplicação em chapas metálicas com orifícios escareados, para alcançar resistências máximas, ou em combinação com a anilha HUS EVO.
Parafuso para madeira VGS EVO, dimensões máximas de diâmetro e comprimento que garantem o máximo desempenho mecânico para as suas ligações no exterior.
O parafuso VGS EVO é homologado para aplicações estruturais solicitadas em qualquer direção em relação à fibra (α = 0° - 90°). É o conector ideal para a realização de estruturas no exterior, para a fixação de painéis de armação e contra-ripas reticulares (Rafter, Truss).** Classes de serviço 1, 2 e 3. A roscagem profunda e aço de alta resistência (fy,k = 1000 N/mm2) para um grande desempenho à tração.
Os valores são testados, certificados e calculados também para CLT e madeiras de alta densidade como o microlamelar LVL. VGS EVO, parafuso para madeira de aço carbónico, é caracterizado pelo revestimento C4 EVO multicamada de 20 μm com tratamento superficial à base de resina epóxida e flocos de alumínio, que demonstrou a ausência de ferrugem após testes de 1440 horas de exposição em névoa salina de acordo com a ISO 9227.
Documentação
Ficha técnica
|
|
---|---|
Guia De Distâncias Mínimas
|
|
Ficha técnica USA
|
|
Ficha técnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
Instruções de disposição
Instruções De Aplicação |
---|
VGS EVO Ø9
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGSEVO9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
VGSEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
VGSEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
VGSEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
VGSEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
VGSEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
VGSEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGS EVO Ø11
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGSEVO11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
VGSEVO11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
VGSEVO11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
VGSEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
VGSEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
VGSEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
VGSEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
VGSEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
VGSEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGS EVO Ø13
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
---|---|---|---|---|---|---|---|---|---|
VGSEVO13200 | - | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 |
VGSEVO13300 | - | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 |
VGSEVO13400 | - | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 |
VGSEVO13500 | - | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 |
VGSEVO13600 | - | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
VGSEVO13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
VGSEVO13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
