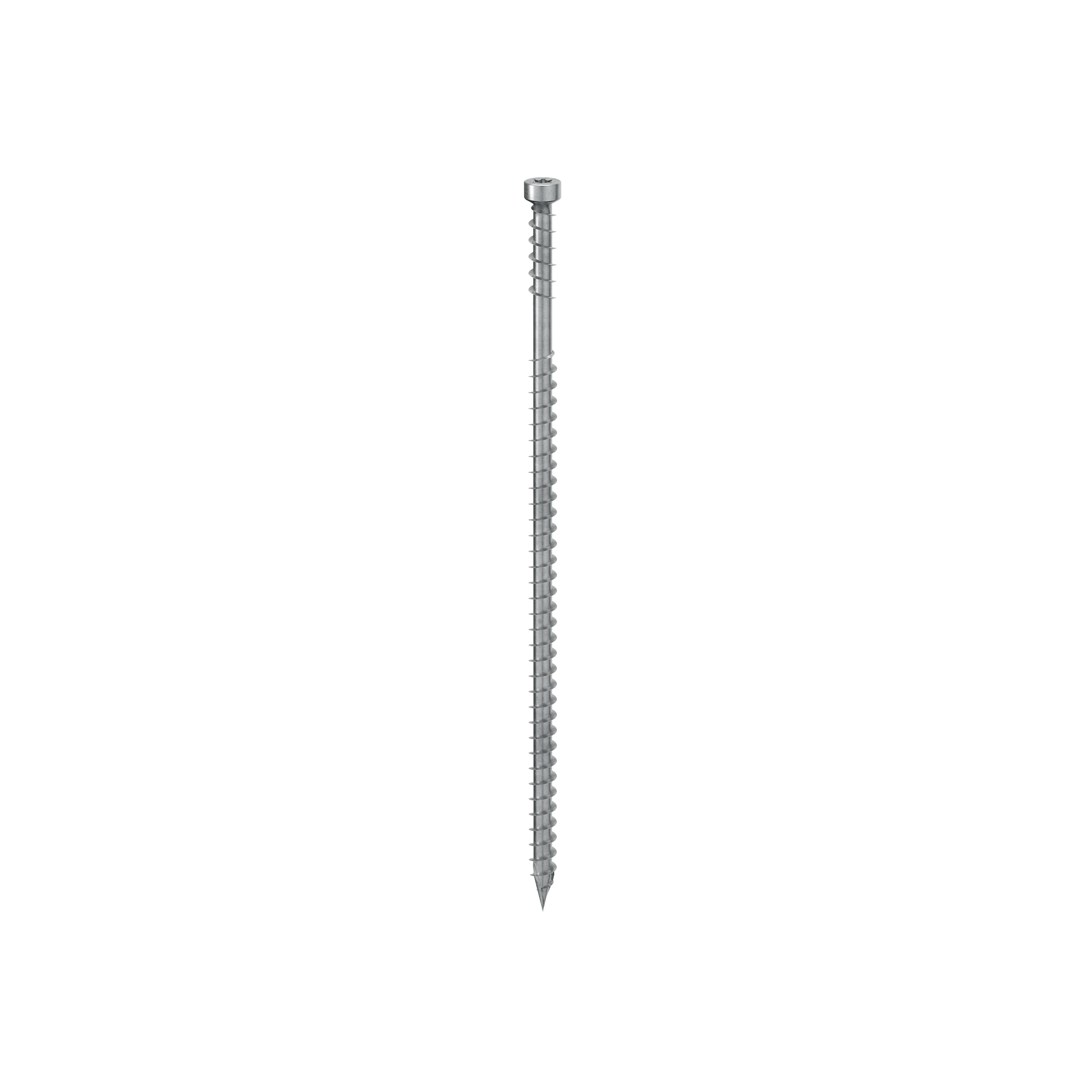

CONECTOR PARA LAJES MADEIRA-BETÃO
CTC
CTC é o conector para lajes colaborantes madeira-betão. É um sistema homologado, autoperfurante, reversível, rápido e não invasivo.
Excelentes performances estáticas e acústicas, tanto nas lajes de nova realização quanto na restauração de lajes existentes.
CTC, o conector para a construção e restauração de lajes de madeira-betão.
CTC é o conector madeira-betão com certificação específica CE de acordo com ETA-19/0244.
Testado e calculado com disposição paralela e cruzada dos conectores de 45° e 30°, com e sem soalho.
A ponta auto-perfurante é caraterizada por um entalhe e uma cabeça cilíndrica oculta.
A contra-rosca sub-cabeça serve de indicador de aplicação durante a instalação e gera um aumento da vedação do conector dentro do betão.
Disponível em dois diâmetros (7 e 9 mm) e dois comprimentos (160 e 240 mm) para otimizar o número das fixações.
Valores de rigidez calculados também em presença de tela pára-vapor ou de lâmina acústica.
CTC é certificado, testado e calculado também em madeiras de alta densidade. Certificação específica para aplicação nas estruturas madeira-betão.
Em aço ao carbono com eletrogalvanização, o conector CTC ara lajes compostas de madeira-betão é homologado para painéis à base de madeira, madeira maciça e lamelada, CLT, LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.
Características
| FOCUS | marcação CE madeira-betão |
|---|---|
| CABEÇA | cilíndrica de embutir |
| DIÂMETRO | 7,0 | 9,0 mm |
| COMPRIMENTO | 160 | 240 mm |
Documentação
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certificado ETA
|
|
| Declaração de desempenho (DOP) | Descarregue |
File CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
CTC
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
|---|---|---|---|---|---|---|---|---|---|
| CTC7160 | - | 7 | 160 | 110 | 0.28 | 6 1/4'' | 4 3/8'' | TX30 | 100 |
| CTC7240 | - | 7 | 240 | 190 | 0.28 | 9 1/2'' | 7 1/2'' | TX30 | 100 |
| CTC9160 | - | 9 | 160 | 110 | 0.36 | 6 1/4'' | 4 3/8'' | TX40 | 100 |
| CTC9240 | - | 9 | 240 | 190 | 0.36 | 9 1/2'' | 7 1/2'' | TX40 | 100 |
