LBS

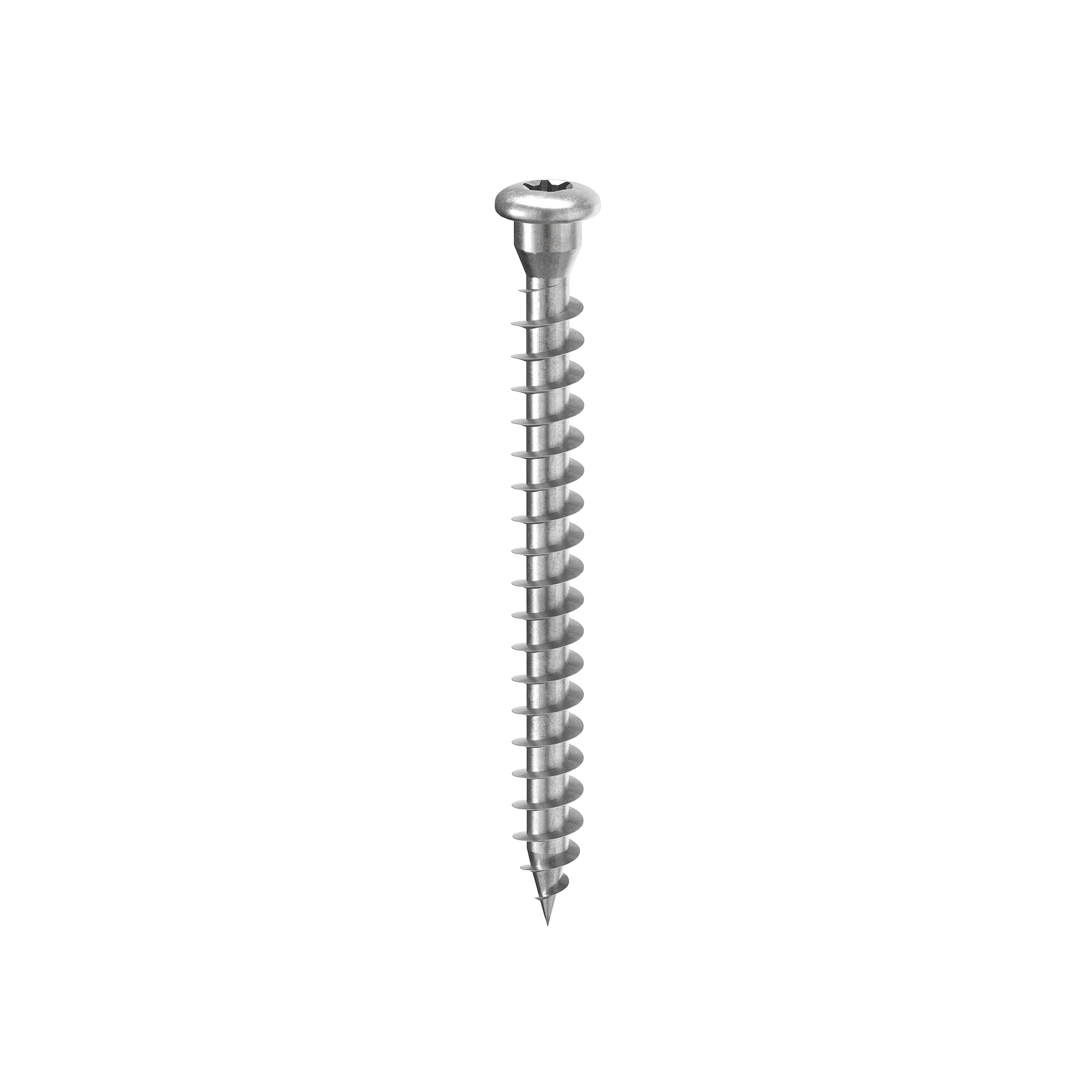

LBS é o parafuso para madeira com sub-cabeça cilíndrica estudada para fixar elementos metálicos, como chapas perfuradas e angulares. O efeito de encaixe com o orifício da chapa garante excelentes perfomances estáticas.
Descrição
LBS, o parafuso para madeira projetado para fixar as suas chapas de metal.
O parafuso para madeira LBS para juntas madeira-metal garante excelentes valores de resistência ao corte. É calculável em acordo com o Eurocódigo 5 na condição de ligações madeira-aço com chapa espessa também com elementos metálicos súbtis. OS valores são testados, certificados e calculados também para a fixação de chapas padrão Rothoblaas. A versão diâmetro 7 mm é ideal para a ligação do conector não aparente em alumínio ALUMAXI. O ângulo de dobra é mais amplo de 20° em relação à norma, certificado de acordo com ETA 11/0030.
Os ensaios cíclicos SEISMIC-REV foram conduzidos de acordo com EN 12512.
Em aço ao carbono com eletrogalvanização, são ideais para a utilização com painéis à base de madeira, madeira maciça, madeira lamelada, CLT LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.
Documentação
-
Ficha técnica
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certificado ETA
-
File CAD
-
File BIM.ifc
-
File BIM.rfa
LBS
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pçs |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBS525 | - | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 | |
| LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 | |
| LBS550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 | |
| LBS560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 | |
| LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 | |
| LBS760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBS780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBS7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
