PORTA-PILAR EM CRUZ

X10

O modelo X10 é um porta-pilar totalmente oculto que oferece diferentes graus de resistência, em função da configuração de fixação utilizada.

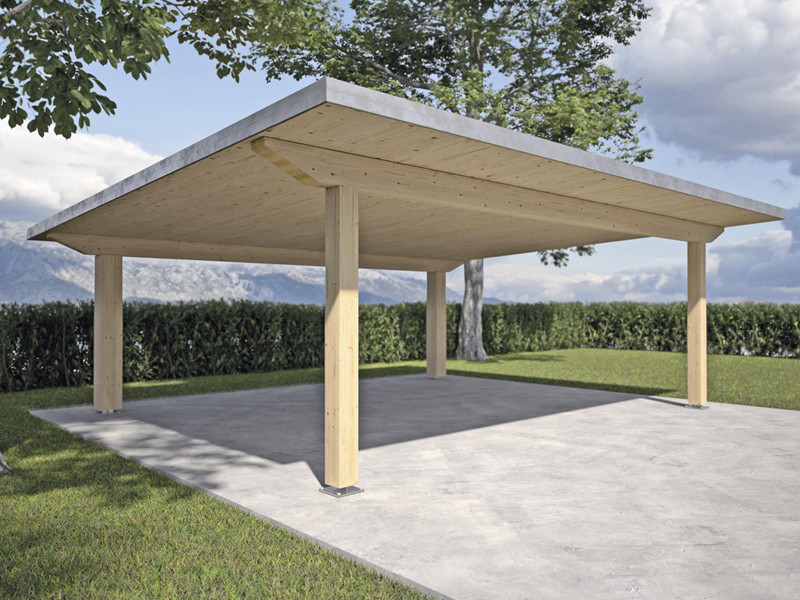

Ideais para a realização de pérgolas ou gazebos que não necessitam de contraventos, permanecendo abertos em todos os lados.

Video

X10, O PORTA-PILAR OCULTO QUE ASSEGURA UMA ELEVADA RESISTÊNCIA E ESTÉTICA ÀS SUAS ESTRUTURAS EXTERIORES

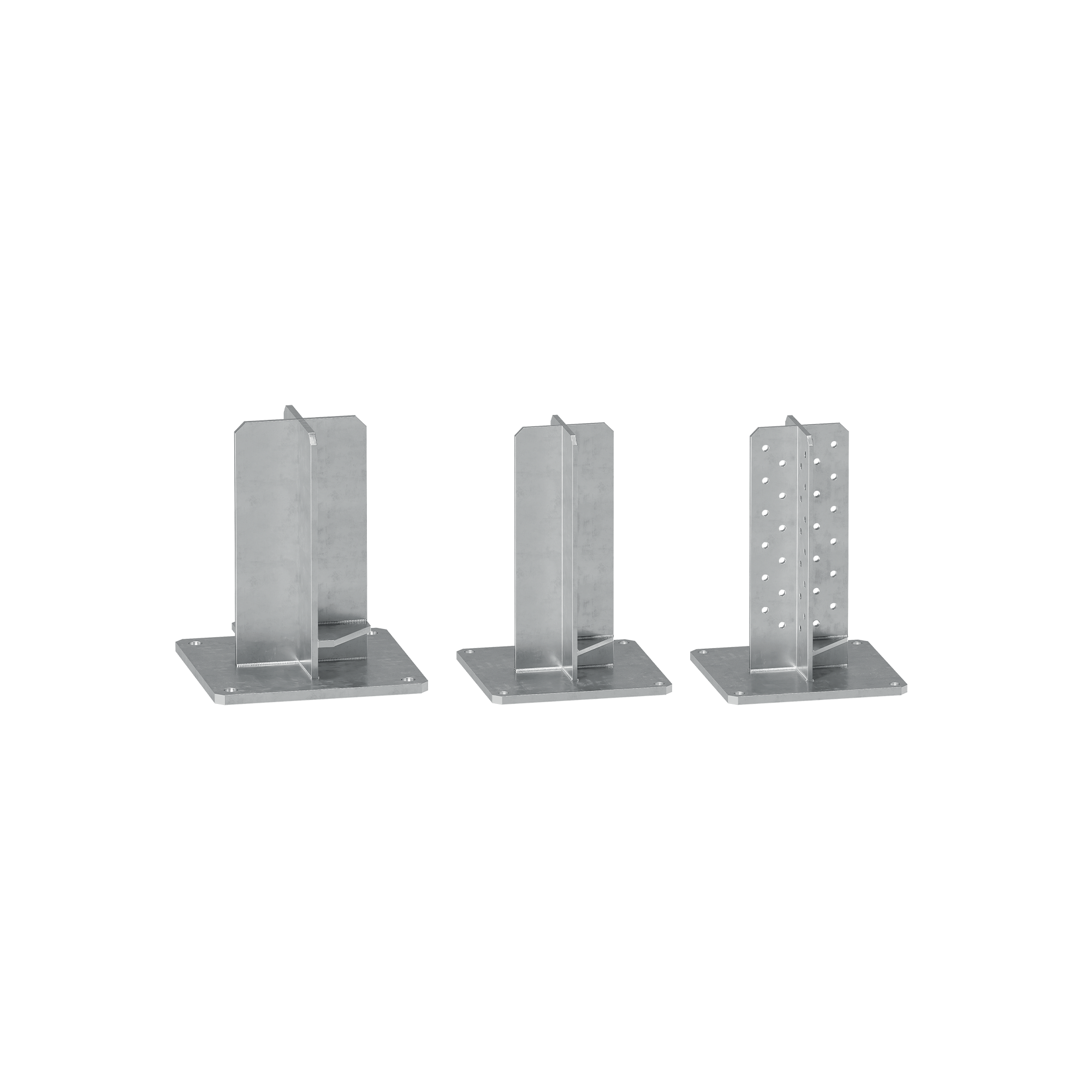

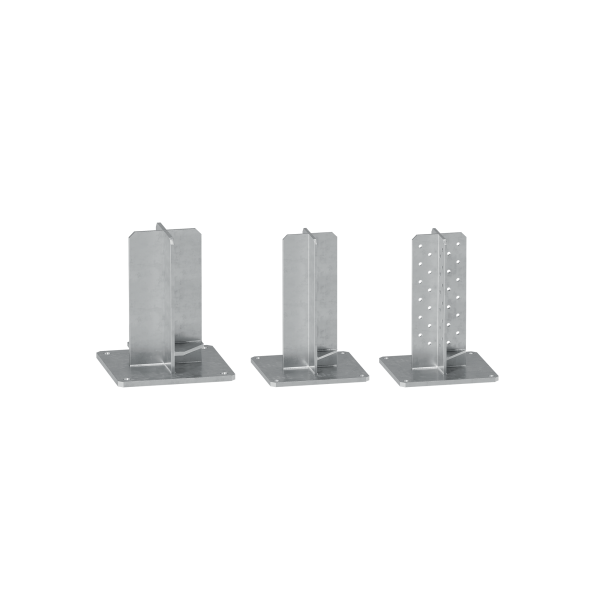

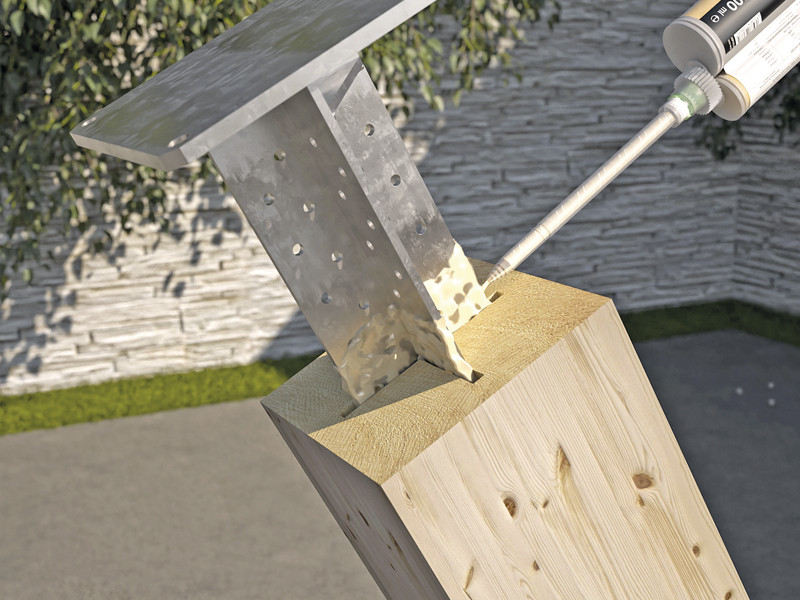

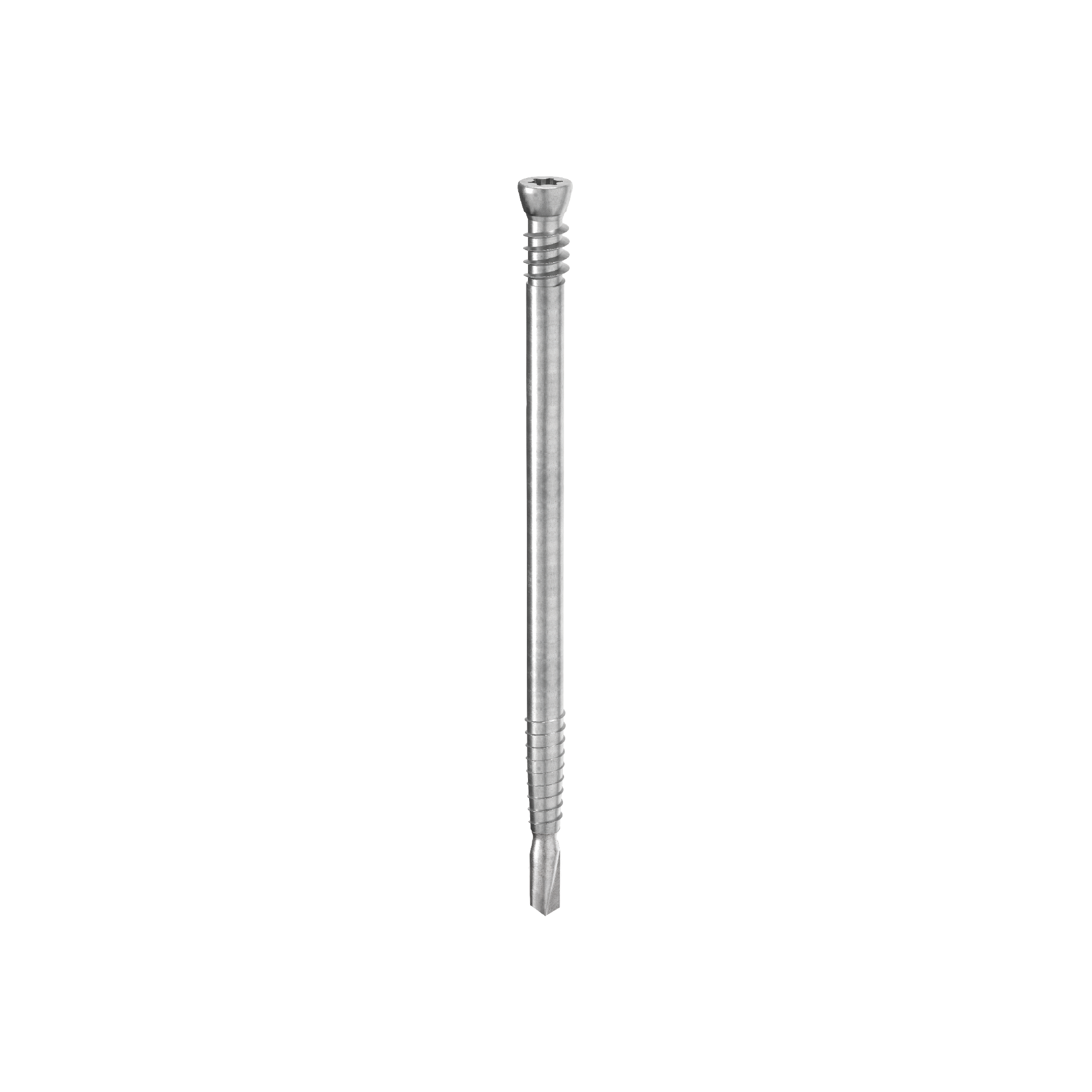

O porta-pilar para madeira X10 está disponível em duas versões: sem furos, para utilizar com cavilhas autoperfurantes SBD, cavilhas lisas ou parafusos; com perfuração difusa, utilizável com adesivo epoxídico XEPOX.

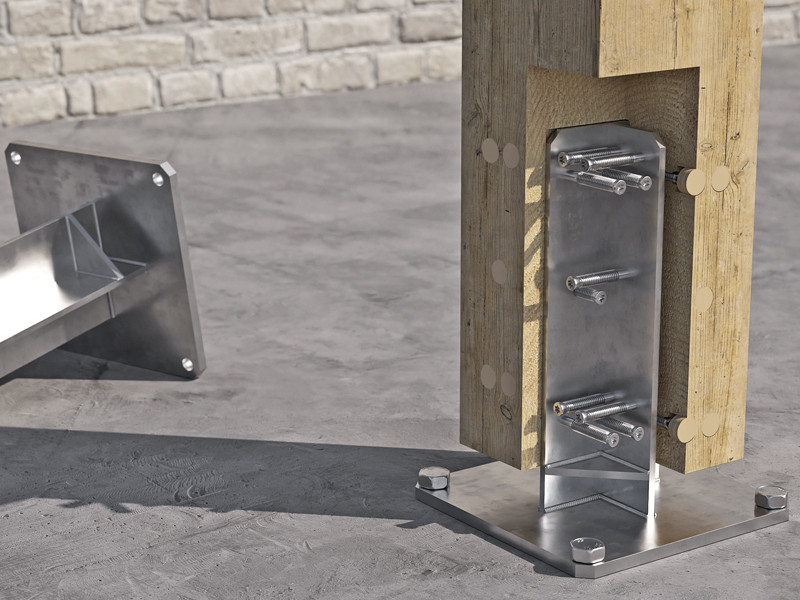

O vínculo estático na base absorve as forças verticais e horizontais permitindo a realização de pérgolas ou gazebos que não necessitam de contraventos, permanecendo abertos nos quatro lados. O X10 resiste ao momento de flexão para a realização de vínculos de semi-encastramento na base; os valores do momento característico são certificados em ambas as direções.

A configuração cruzada e a disposição das fixações são estudadas para obter diferentes graus de resistência. Em aço ao carbono com zincagem a quente, é adequado para utilização no exterior nas classes de serviço 1, 2 e 3 com madeira maciça ou lamelada, CLT e LVL.

Documentação

Ficha técnica
Ficha técnica USA
Certificado ETA
Declaração de desempenho (DOP) Descarregue
Caderno de encargos
File CAD
File BIM.ifc
File BIM.rfa

XS10

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
XS10120 220 220 310 6 1
XS10160 260 260 312 8 1

XR10

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
XR10120 120 120 310 6 1

Specifications

Fornecimento e colocação de porta-pilar em cruz para estrutura de madeira , tipo X10.
Marcação CE em conformidade com ETA 10/0422

Campos de emprego:

  • Ligações para pilares de madeira, classes de serviço 1, 2 e 3

Material:

  • Aço carbónico com zincagem a quente

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
