aplicação-pie-de-pilar-regulable-r70
aplicação-pie-de-pilar-regulable-r70

R70

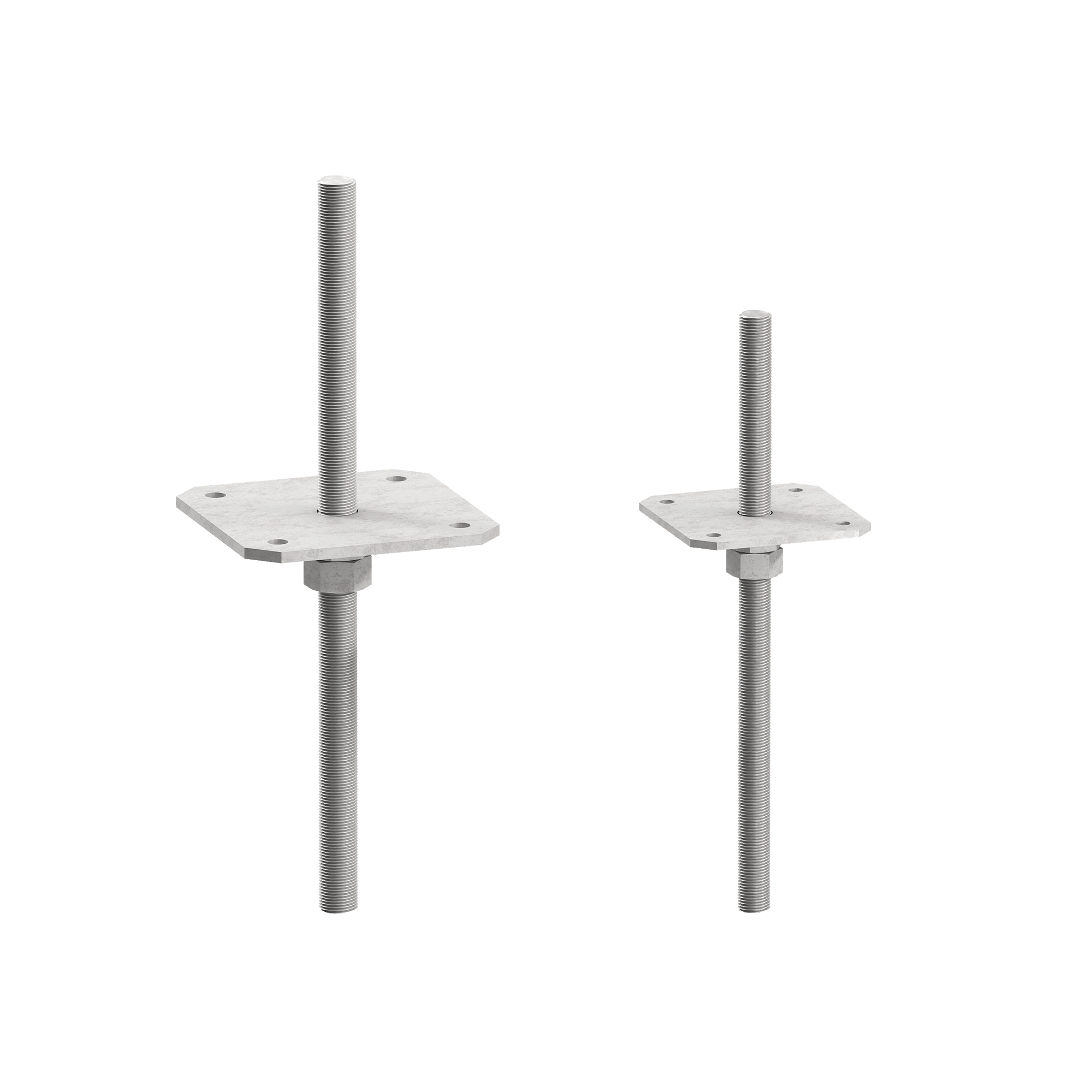

PORTA-PILAR REGULÁVEL

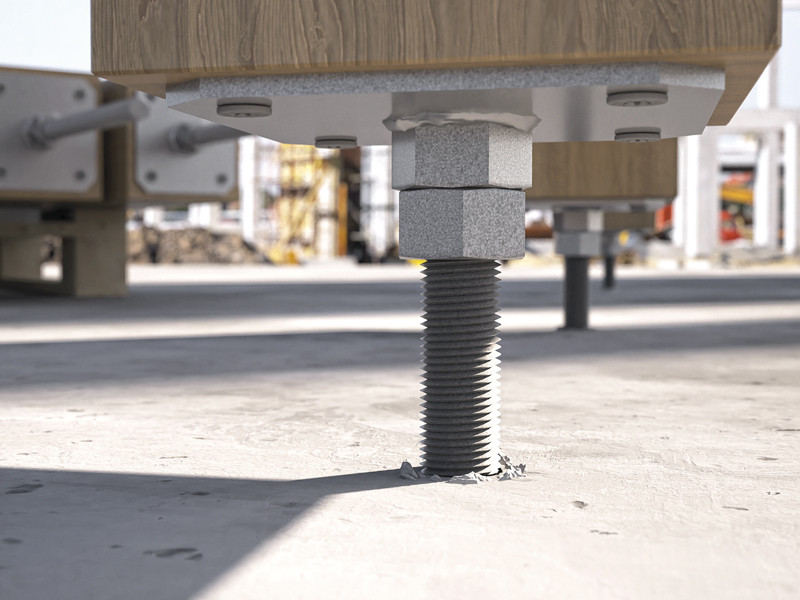

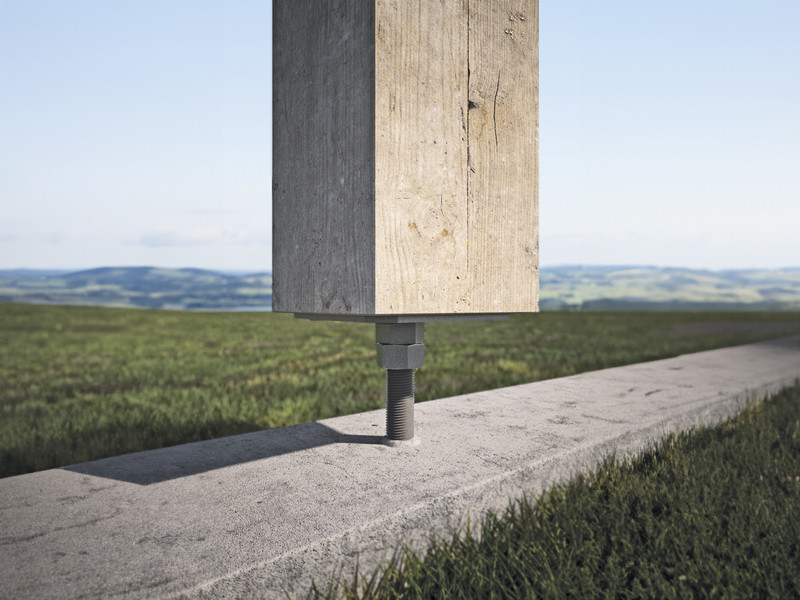

Ligações ocultas reguláveis em altura, permitem elevar o pilar para evitar o aumento capilar da água, salpicos e estagnações de água, garantindo uma grande durabilidade.

A versão R70 está equipada com um revestimento de superfície de alta qualidade (DAC COAT). Ideal para embutir no cimento.

Documentação

  • Ficha técnica
  • Certificado ETA
  • Declaração de desempenho (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa

R70

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
pçs
R70100 100 100 350 8 1
R70140 140 140 450 8 1

Specifications

R70

Fornecimento e colocação de porta-pilar regulável para estrutura de madeira, tipo R70.
Marcação CE em conformidade com ETA 10/0422

Campos de emprego:

  • Ligações para pilares de madeira, classes de serviço 1, 2 e 3

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.

R90

Fornecimento e colocação de porta-pilar regulável para estrutura de madeira, tipo R90.
Marcação CE em conformidade com ETA 10/0422

Campos de emprego:

  • Ligações para pilares de madeira, classes de serviço 1, 2 e 3

Geometria:

Angular:

– H (mm) = :
– Chapa da base (mm) = :
– Espessura s (mm) = :

Indicações para a colocação e desempenho mecânico de acordo com as fichas técnicas de produto e a documentação técnica do projeto.
