CHAPA PARA FORÇAS DE TRAÇÃO
VGU PLATE T
VGU PLATE T é a chapa para forças de tração que lhe permite realizar facilmente pequenos portais, pérgulas e gazebos. Em combinação com a anilha VGU e os parafusos VGS, permite transferir as tensões de momento para os nós viga-pilar.

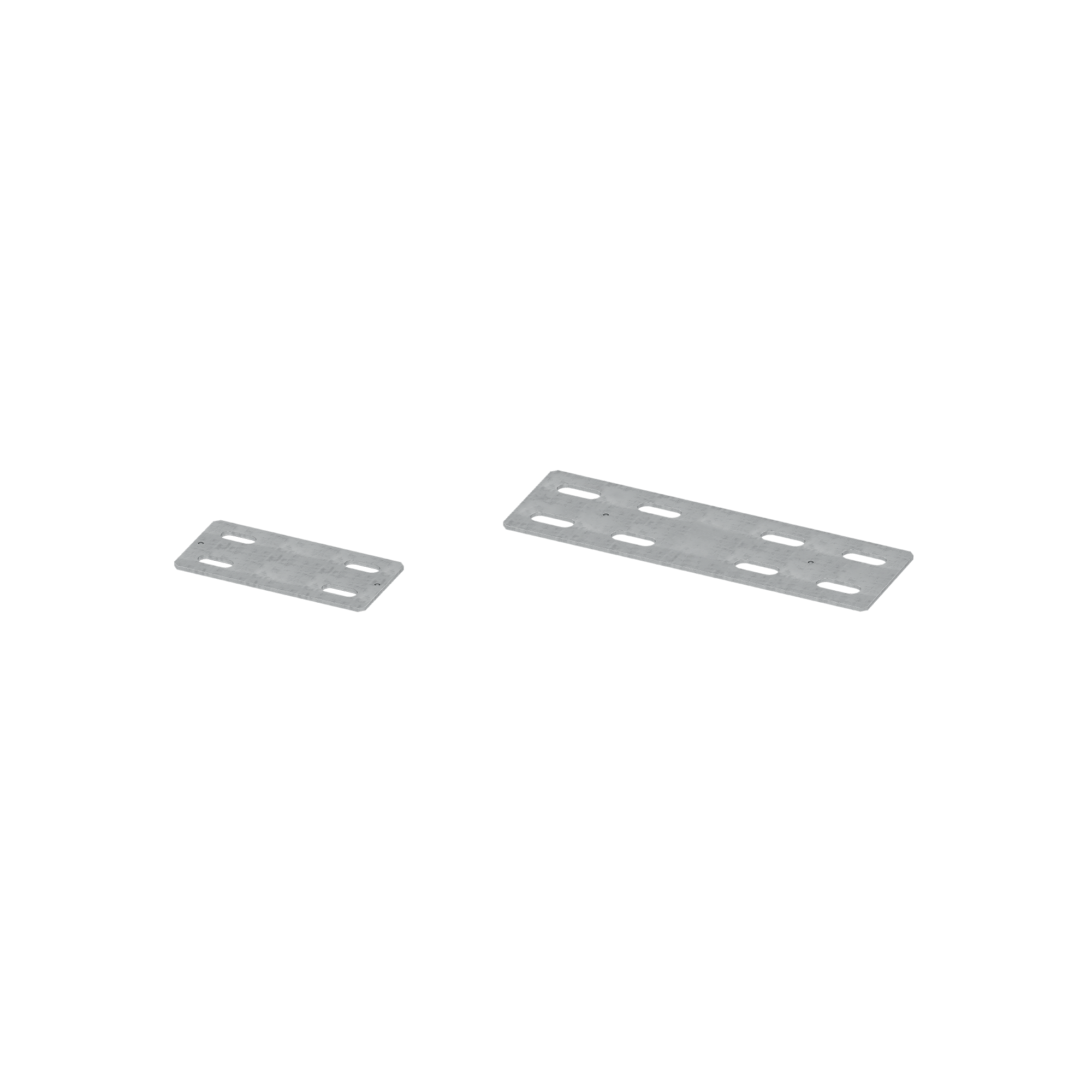

VGU PLATE T, a chapa furada bidimensional para forças de tração.
O nó de momento divide-se numa ação de tração absorvida pela chapa VGU PLATE T e numa ação de compressão absorvida pela madeira ou, em alternativa, pelo conector oculto DISC FLAT. Graças à utilização de parafusos VGS dispostos a 45°, a VGU PLATE T permite transferir forças de tração elevadas.

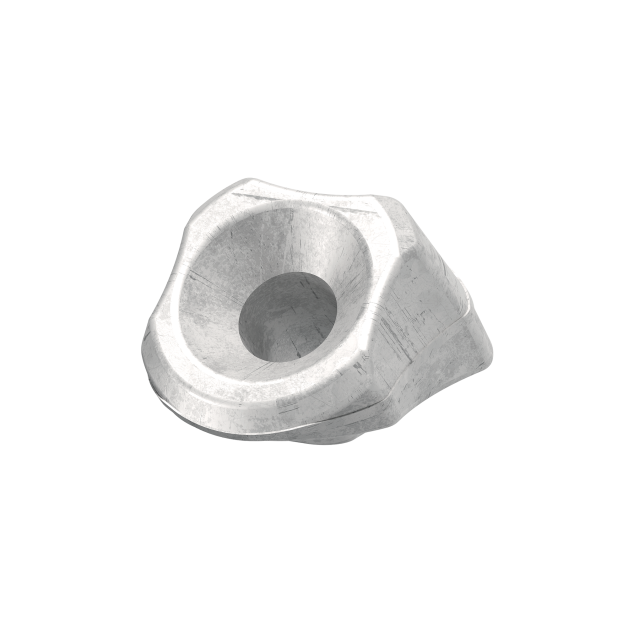

A chapa furada bidimensional de aço carbónico com eletrovalganização possui ranhuras para alojar as anilhas VGU que permitem a inserção dos parafusos VGS a 45°. Ideal para utilização com madeira maciça e lamelada, CLT e LVL, é adequada para utilização nas classes de serviço 1 e 2.
Documentação
| Ficha técnica | |
|---|---|
| Declaração de desempenho (DOP) | Descarregue |
| File CAD | |
| File BIM.ifc | |
| File BIM.rfa |
VGU PLATE T
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
pçs |
|---|---|---|---|---|
| VGUPLATET185 | 88 | 185 | 3 | 1 |
| VGUPLATET350 | 108 | 350 | 4 | 1 |
