VGU

ANILHA 45° PARA VGS

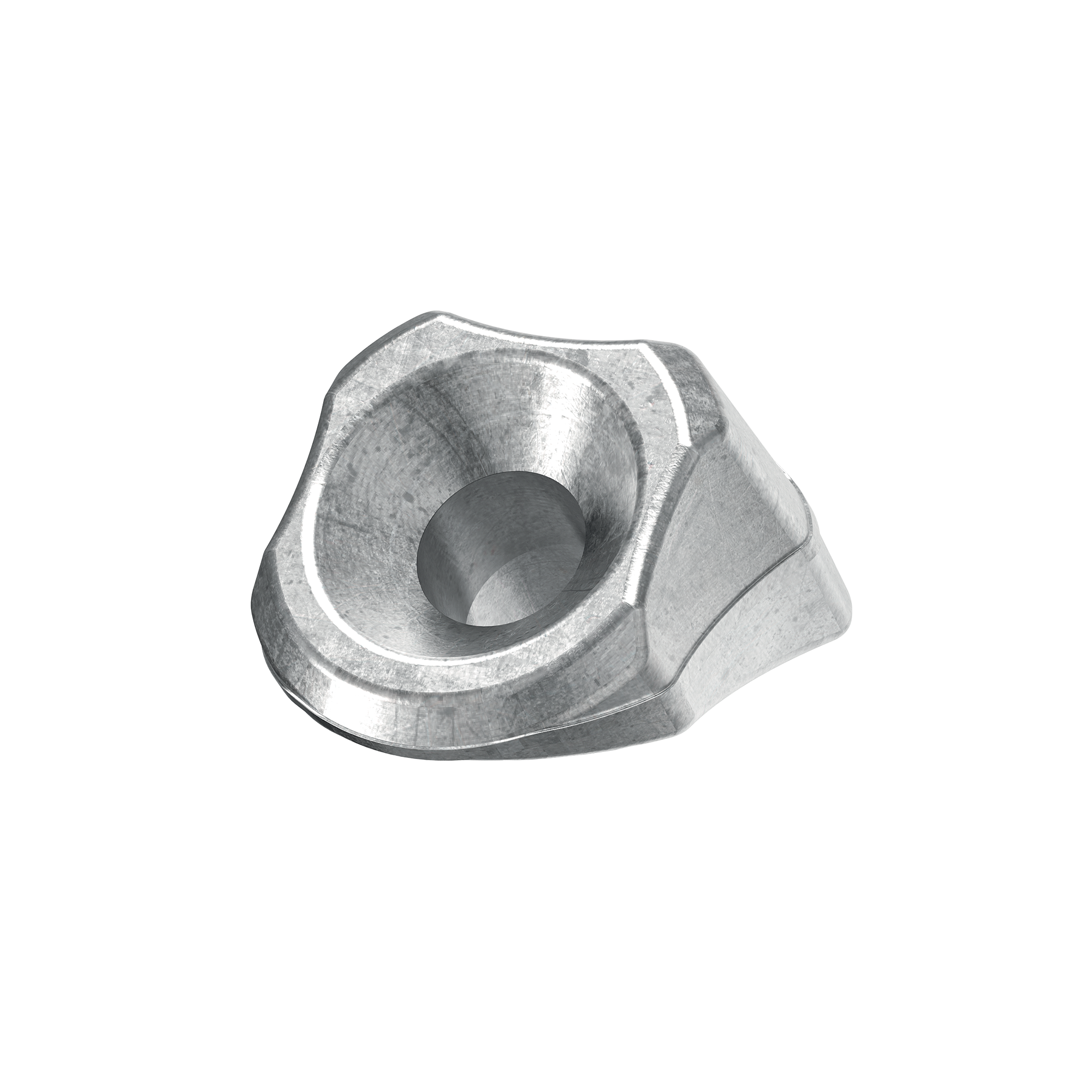

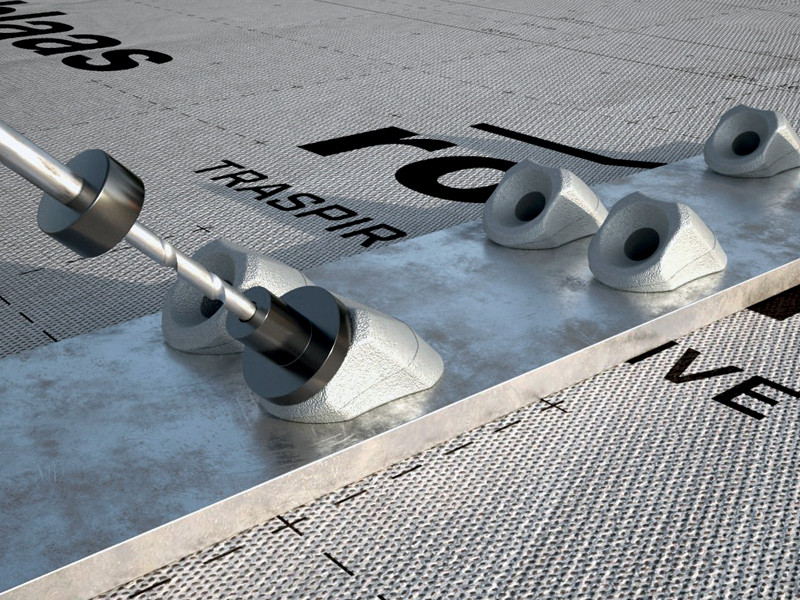

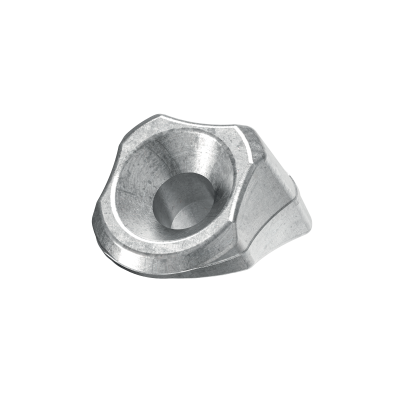

VGU é a anilha que permite instalar os parafusos para madeira VGS em chapas de aço com inclinação de 45°.

A moldagem ergonómica assegura uma aderência boa e precisa durante a instalação.

Disponível em três versões compatíveis com VGS Ø9, Ø11 e Ø13 mm para chapas de espessura variável.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645

Descrição

VGU, a anilha de 45° para a instalação correta de parafusos para madeira VGS

A anilha VGU com marcação CE de acordo com ETA 11/0030.

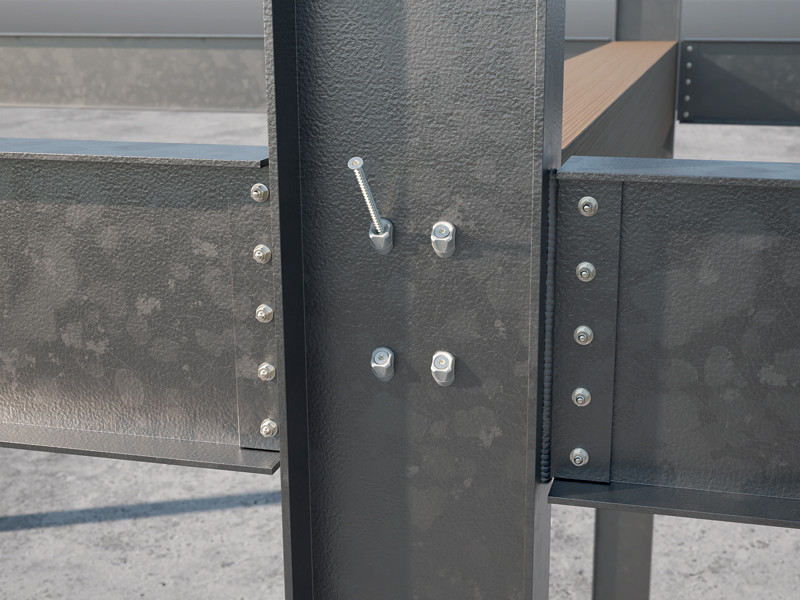

A utilização das anilhas VGU com parafusos para madeira VGS inclinados a 45° em chapas em aço restaura os valores de resistência ao deslizamento do parafuso.

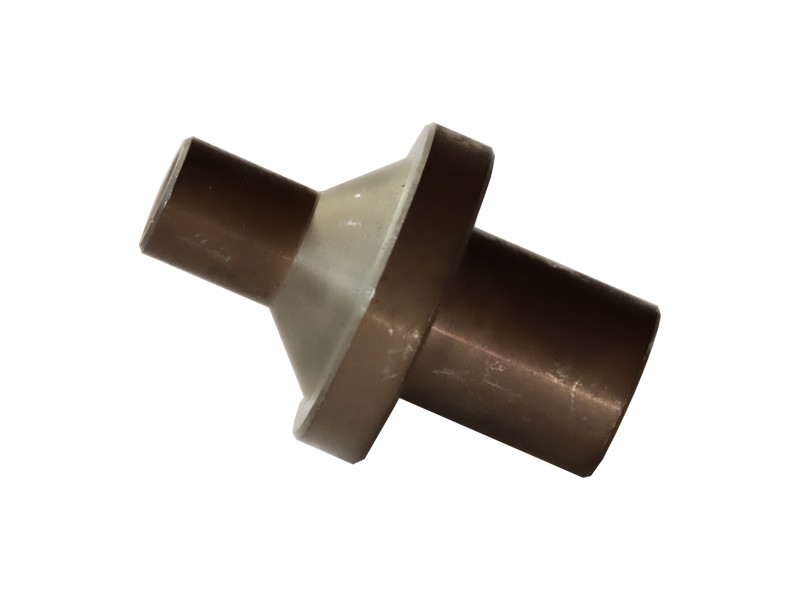

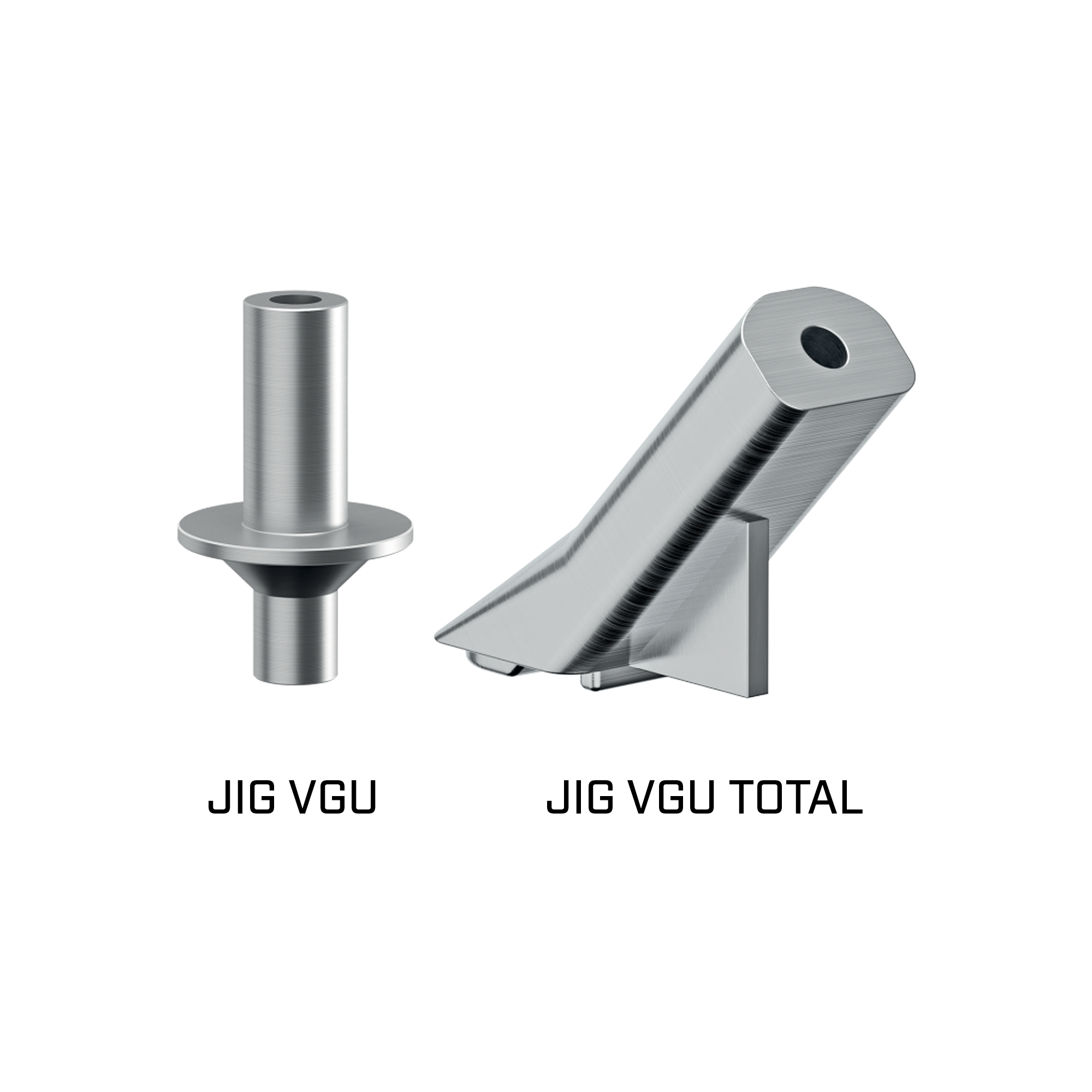

Disponível também o gabarito JIG VGU, que permite de executar facilmente um pré-furo com uma inclinação de 45° que facilita o aparafusamento subsequente do **parafuso para madeira VGS ** dentro da anilha; o comprimento recomendado do pré-furo é de pelo menos 20 mm.

A anilha VGU é realizada em aço ao carbono com eletrogalvanização; é ideal para a utilização com **painéis à base de madeira **, **madeira maciça **, madeira lamelada, CLT, LVL e com madeiras de alta densidade. Classes de serviço 1 e 2.

Documentação

  • Ficha técnica
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certificado ETA
  • Declaração de desempenho (DOP)
  • File CAD
  • File BIM.ifc
  • File BIM.rfa
  • Instruções De Aplicação VGS

VGU

CÓDIGO descrição versão pçs
VGU945 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø9 25
VGU1145 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø11 25
VGU1345 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø13 25

VGU DE

CÓDIGO versão pçs
VGU945DE for screw VGS Ø9 25
VGU1145DE for screw VGS Ø11 25
VGU1345DE for screw VGS Ø13 25

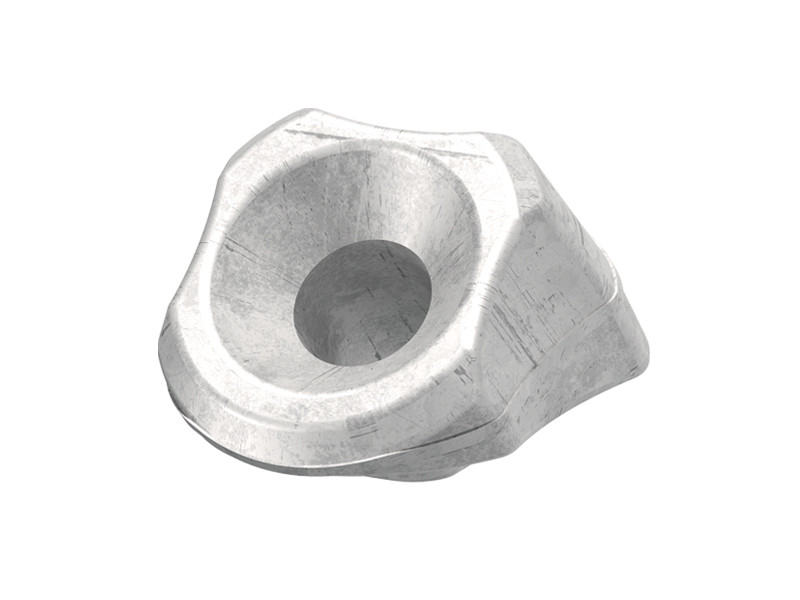

VGU EVO DE

CÓDIGO versão pçs
VGUEVO945DE for screw VGS Ø9 25
VGUEVO1145DE for screw VGS Ø11 25
VGUEVO1345DE for screw VGS Ø13 25
